机载嵌入式飞行参数显示仪表板结构设计

　　这款机载显示仪表板是通用航空飞行器航电系统的核心人机交互终端，主要承担飞行过程中关键参数的可视化呈现与快捷操控功能，适配轻型固定翼飞机、旋翼机以及模拟飞行训练设备的座舱安装场景，可替代传统机械式仪表组，大幅压缩座舱仪表阵列的占用空间，降低飞行员的视觉扫视范围，提升飞行操作的响应效率。从结构设计层面来看，整体采用矩形嵌入式安装构型，外壳选用高强度航空级铝合金一体铣削成型，表面做哑光黑色硬质阳极氧化处理，既满足机载设备的轻量化要求，又能避免座舱强光反射干扰飞行员视线，四个角点预留沉头安装孔，安装时可直接嵌入座舱仪表台的预留开孔内，通过沉头螺钉完成紧固，安装边界与常规6英寸标准机载仪表开孔完全兼容，无需对原有仪表台做额外改造即可完成替换升级。

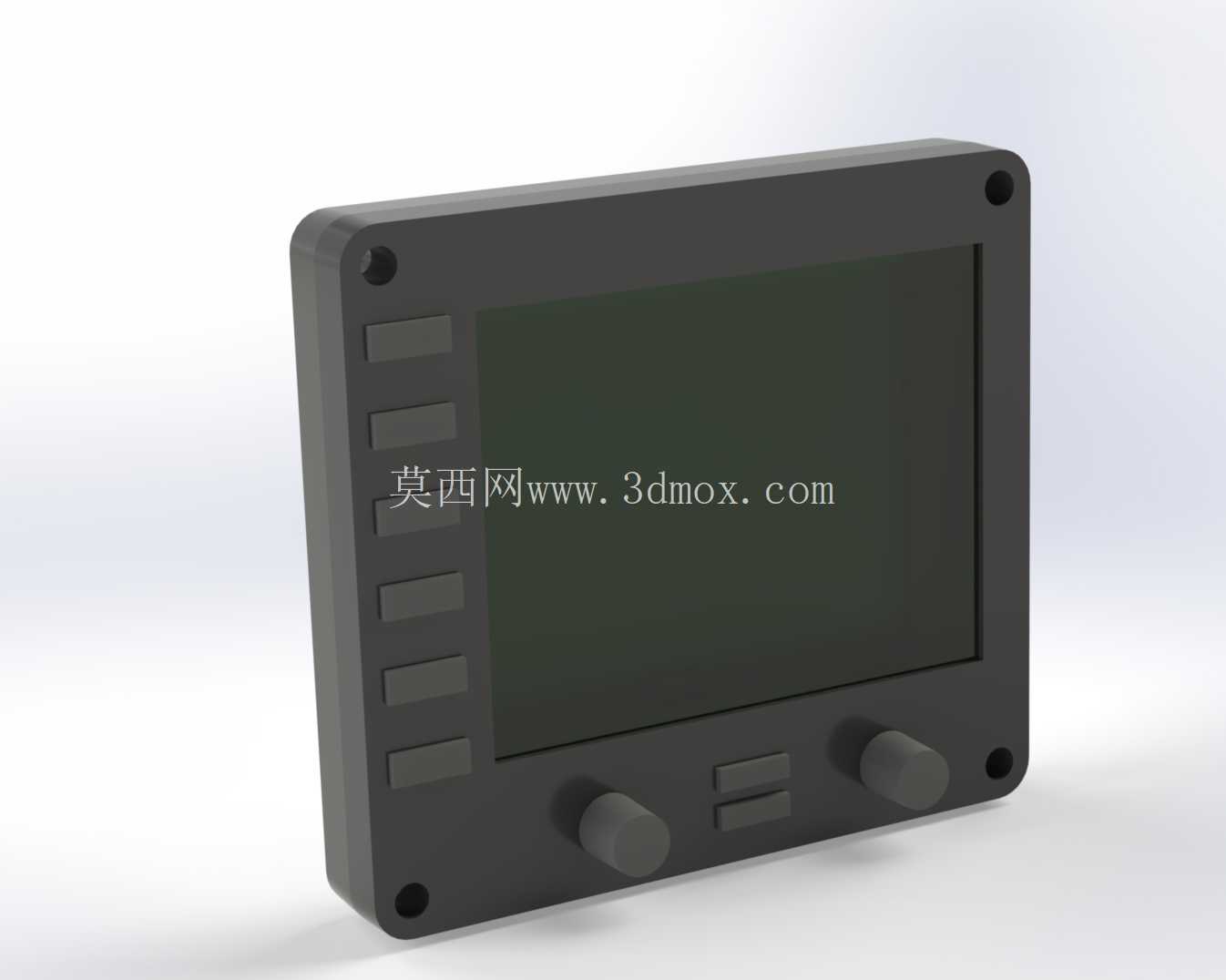

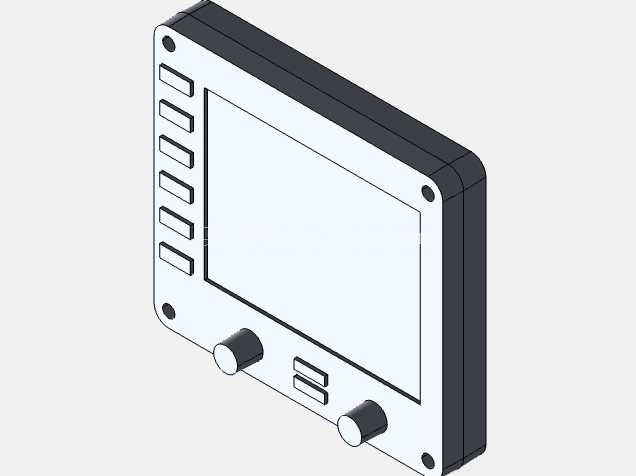

　　正面布局上，中部为大尺寸高亮度液晶显示区域，可根据飞行阶段切换显示姿态、空速、高度、航向、发动机转速、燃油存量等多组关键参数，显示区域做了防眩光镀膜处理，在强光直射环境下仍能保证参数清晰可读；显示区域左侧竖向排布6枚实体功能按键，按键采用凸起式防滑纹理设计，飞行员佩戴飞行手套时也能准确完成盲操作，可实现显示页面切换、参数确认、告警复位等快捷操作；面板下部设置两枚旋钮式调节控件与一枚横置拨杆开关，分别用于屏幕亮度调节、参数阈值微调以及显示模式快速切换，控件的阻尼力矩经过专门调校，操作时具备清晰的档位反馈，避免飞行颠簸状态下出现误触。

　　设计过程中充分考虑了机载环境的使用可靠性，外壳接缝处均做了密封胶条嵌装设计，可满足座舱环境下的防尘、防泼溅要求，内部电路板安装位预留了减震缓冲垫安装空间，可抵消飞行器起降、机动飞行过程中的振动冲击，避免内部元器件出现松脱故障；背部接口区域采用标准化航空接插件布局，分别预留电源输入、航电总线通讯、传感器信号输入的接口位置，接线时可通过防呆卡扣快速完成对接，降低机载布线的施工难度。

　　从实际使用场景来看，该仪表板既可以作为主飞行显示终端单独使用，也可以与其他航电设备组网，组成综合航电显示系统，在通航作业、飞行训练、私人飞行等场景下，能够帮助飞行员快速掌握飞行器实时状态，减少传统机械仪表的判读误差，同时模块化的结构设计也便于后期的维护升级，出现故障时可直接整体拆换，无需对整个仪表台进行拆解，大幅降低地勤维护的工作量。结构建模过程中，对所有按键、旋钮的活动行程都做了干涉校验，确保各操作部件在全行程范围内不会与外壳、内部电路板发生剐蹭，安装孔位的位置度公差控制在0.1mm以内，保证嵌入式安装时与仪表台开孔的贴合度，避免出现安装缝隙过大或者装配错位的问题；面板的边角处均做了R3圆角过渡处理，既避免安装过程中划伤操作人员，也能降低应力集中，提升壳体的结构强度，应对机载环境下的温度交变、振动冲击等复杂工况。
