气动双作用直线驱动气缸三维结构设计

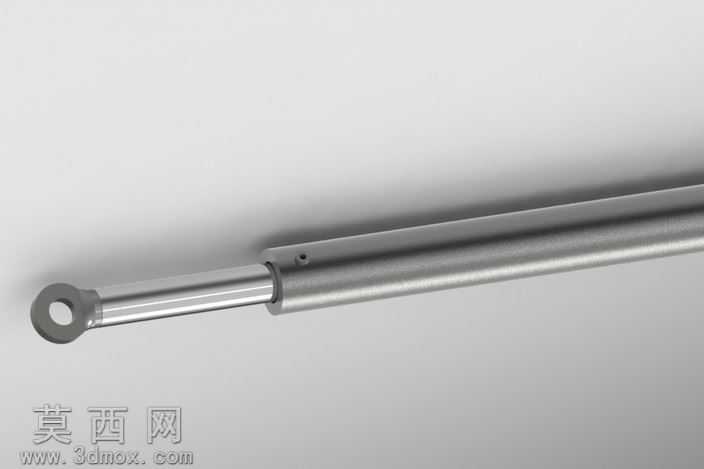

本模型为气动双作用气缸的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循气动元件的通用设计规范，对缸筒、活塞杆、端盖、耳环安装座、密封槽位等核心结构进行1:1比例还原，所有特征尺寸均经过工程合理性校验，可直接用于装配验证与结构校核。建模过程中优先采用草图驱动、特征阵列、对称约束等参数化建模手段，保证模型各部件的尺寸关联性，后续修改缸径、行程等核心参数时可快速完成整体结构更新，无需重复搭建基础特征。渲染阶段针对金属部件的材质特性做了精细化调整，缸筒部分采用哑光镀铬金属材质，调整反射粗糙度与环境光遮蔽参数，还原金属缸体表面细腻的磨砂金属质感，避免过度反光造成的结构细节丢失；活塞杆部分采用高抛光不锈钢材质，设置合适的高光强度与反射模糊，模拟活塞杆表面高精度加工后的亮面金属效果；端部耳环安装座采用铸钢哑光材质，区分不同部件的加工工艺差异，让整体渲染效果更贴近真实工业产品的视觉表现。结构设计上，双作用气缸采用两端进排气的驱动逻辑，活塞两侧均可通入压缩空气实现双向动力输出，相比单作用气缸无需复位弹簧即可完成伸出与缩回的双向动作，输出力在两个行程方向上均可保持稳定。模型完整还原了活塞杆端部的单耳环铰接结构，可匹配外部曲柄、连杆等机构实现铰接安装，满足摆动工况下的连接需求；缸筒端部预留了密封件安装槽位，对应活塞密封、杆密封的安装位置，还原了防止压缩空气泄漏、保证工作腔压力稳定的结构设计；缸体表面的工艺孔、安装定位特征均做了细节还原，没有省略影响装配与功能表达的细小结构。设计思路围绕气动执行元件的通用使用场景展开，兼顾了模型的工程实用性与展示效果，既可以作为气动回路设计中的标准执行元件调用，也可用于机械原理教学中双作用气缸的结构演示，帮助理解气压传动中双向动力输出的实现逻辑，模型各部件均为独立可编辑特征，支持后续拆解生成工程图纸、开展运动仿真分析，可直接导入各类机械装配场景完成整体设备的布局搭建。
