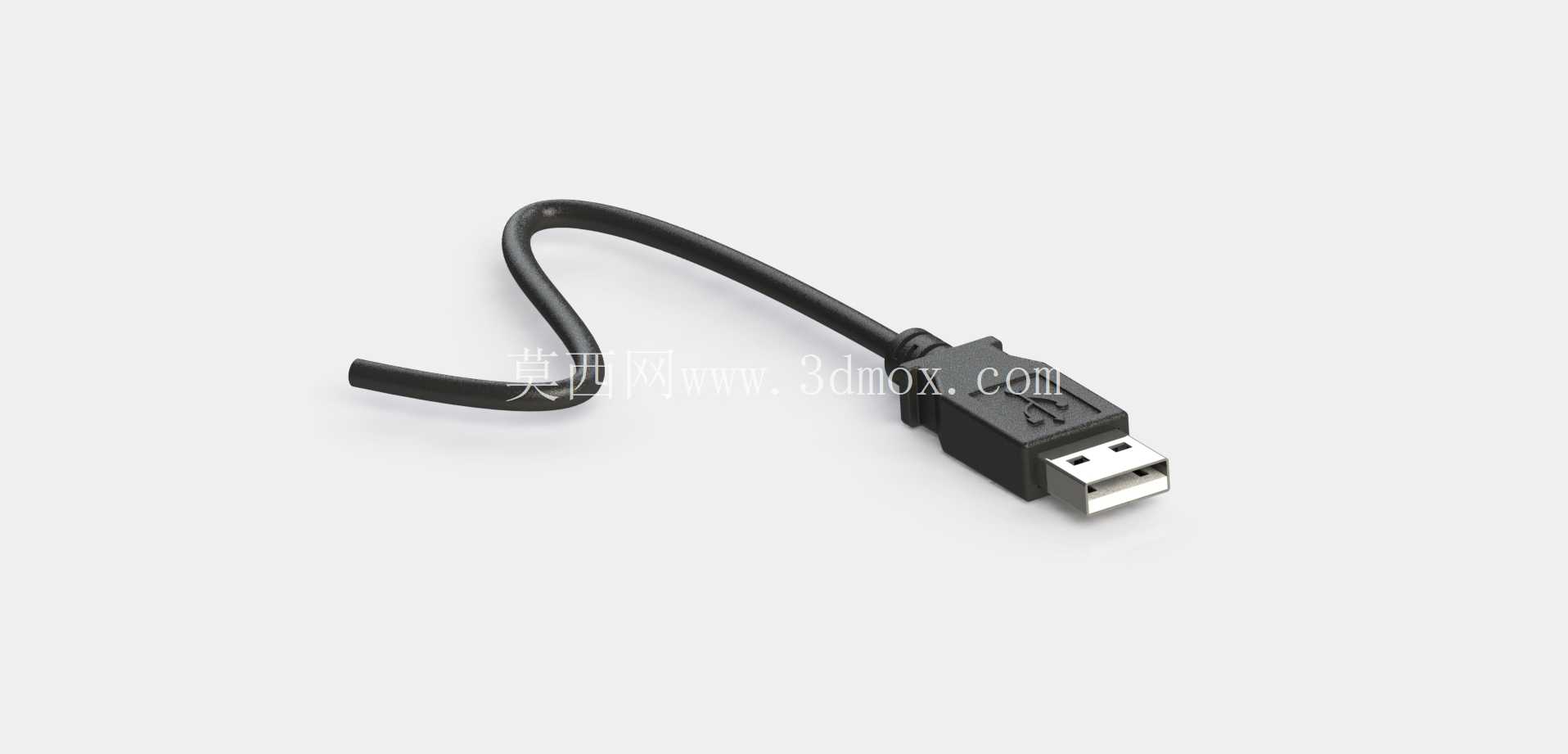

带连接线标准USB公头接口结构设计

　　日常电子设备互联场景中，USB公头是出现频率最高的连接部件之一，从台式机外接键鼠、U盘读写，到工业设备调试时的参数传输、固件升级，再到消费类电子产品的充电、数据同步，都离不开这类接口的稳定工作。这次的结构设计完全遵循通用USB Type-A公头的物理规范，金属屏蔽壳的外部尺寸严格控制在12mm宽、4.5mm厚的标准区间，伸出的插合段长度控制在14mm，确保插入标准母座时能完全卡合到位，不会出现松脱、插偏的问题。金属外壳两侧设计了对称的弹性卡扣凸点，插入母座后卡扣会卡在母座内壁的限位槽内，提供足够的保持力，正常拖拽线缆时不会轻易脱落，拔出时也只需要施加标准的拔出力即可，不会出现卡滞过紧难以拔出的情况。内部的绝缘胶芯采用耐高温的工程塑料材质，四个导电触片按照标准间距排布，从左到右分别对应电源正极、数据负、数据正、电源负极的引脚定义，触片采用镀金工艺处理，降低接触电阻，减少多次插拔后的氧化磨损，保证上千次插拔后依然能保持稳定的导通性能。尾部连接的线缆部分做了应力缓冲设计，胶芯尾部和线缆外被衔接的位置做了加长的锥型护套，避免线缆在靠近接头的位置反复弯折出现线芯断裂的问题，日常使用中经常出现的接头处线缆破皮、内部断线的故障，大多是因为这个位置没有做足够的应力释放结构，这次设计里特意把护套的弯折区域做了弧度过渡，允许线缆在一定角度内反复弯折而不会损伤内部线芯。

　　建模过程中首先确定了金属屏蔽壳的折弯工艺，0.3mm厚的不锈钢板材经过多次冲压折弯成型，接缝处做了咬合结构，不需要额外焊接就能保证壳体的结构强度，同时屏蔽壳可以有效隔绝外界的电磁干扰，保证数据传输时的信号稳定性，尤其是在工业现场有变频器、伺服电机等强电磁干扰源的环境下，完整的金属屏蔽层能大幅降低传输误码率。内部胶芯的定位槽和金属壳的卡位做了过盈配合设计，装配时胶芯压入金属壳后不会出现轴向窜动，四个导电触片的尾部和线缆线芯采用压接工艺连接，压接位置做了应力分散结构，避免线芯在压接点断裂。线缆外被采用常规的PVC材质，建模时还原了线缆自然弯曲的形态，实际生产中线缆的弯曲半径不能小于线缆外径的4倍，避免内部屏蔽层和线芯受损。

　　从安装适配的角度看，这个公头结构可以兼容所有标准USB Type-A母座，不管是电脑主板上的后置接口、机箱前置面板接口，还是工业控制器、USB集线器上的接口，都能顺利插合，插合后接口的外露部分和设备面板的间隙控制在0.5mm以内，既不会因为间隙过大进灰，也不会因为公差问题导致插合不到位。很多非标准的USB接头在设计时忽略了金属壳的倒角处理，插入时容易刮伤母座的塑料内壁，这次设计在金属壳的插入端做了0.2mm的导入倒角，插入时可以顺利对位，不会出现卡涩的情况。另外，胶芯内部的触片固定槽做了防呆设计，触片只能从一个方向压入，不会出现装反引脚导致电源短路的问题，装配过程中可以通过治具快速定位，减少装配错误率。

　　从实际使用的工况出发，这个接头的工作温度范围覆盖-20℃到60℃，满足绝大多数民用和普通工业场景的使用需求，金属壳的表面做了镀镍处理，在普通湿度环境下不会出现生锈腐蚀的问题，长期使用也能保持外观和结构完整性。建模时还考虑了注塑成型的工艺性，胶芯的所有壁厚都保持均匀，没有出现壁厚突变的位置，避免注塑时出现缩痕、气泡等缺陷，拔模斜度控制在1.5度，方便模具开模时顺利脱模，提高生产良率。尾部的应力缓冲护套和接头本体采用二次注塑成型，结合面做了滚花结构，保证护套和本体之间的结合强度，不会出现护套脱落的问题。很多低成本USB接头在使用一段时间后会出现触片下陷、接触不良的问题，这次设计里在胶芯的触片支撑位置做了加强筋结构，触片插入后背部有足够的支撑力，反复插拔时触片不会发生形变下陷，保证长期接触的可靠性。
