壁挂式显示器安装支撑固定结构

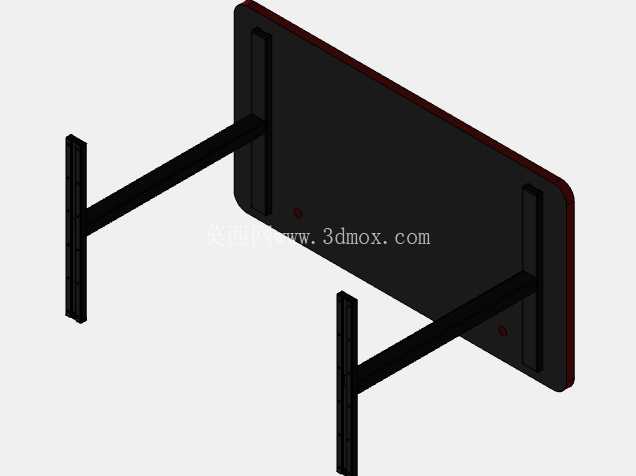

　　该结构主要面向办公空间、工业控制工位、公共展示区域的显示设备挂载需求，区别于传统桌面摆放的显示方案，壁挂式安装能够充分释放桌面操作空间，尤其适合车间工控点位、调度室监控工位、小型办公隔间这类桌面使用面积紧张的场景，同时可根据使用者的坐姿、站立操作高度灵活调整显示面板的位置，减少长期操作带来的颈部视觉疲劳。从结构组成来看，整套支撑构件包含墙面固定基座、横向延伸悬臂、显示面板背装挂板三个核心部分，墙面基座采用长条形多安装孔设计，可适配混凝土实心墙、轻钢龙骨石膏板加固墙面等不同基层的安装要求，安装时可根据墙体承重能力选择膨胀螺栓或重型自攻螺丝固定，基座与悬臂的连接部位设置有角度调节转轴，可实现水平方向±15度的角度偏转，满足不同观看角度的调整需求。横向悬臂采用矩形截面型材设计，在保证结构刚性的前提下尽可能降低自身重量，避免长期挂载出现悬臂下挠变形，悬臂的长度经过合理核算，既能够让显示面板距离墙面留出足够的散热间隙，也不会因为延伸过长导致整体结构晃动，常规安装状态下显示面板背面距离墙面的间隙控制在80-120mm区间，既可以容纳显示设备的供电线、信号线走线空间，也能保证空气流通带走设备运行产生的热量，避免热量在墙面与设备之间积聚影响使用寿命。

　　显示面板背装挂板采用与常规显示设备VESA安装孔位匹配的孔距设计，可适配21.5英寸到27英寸区间的常规台式显示面板，挂板上设置有快装卡扣结构，安装时可先将挂板固定在显示设备背面，再整体卡入悬臂前端的连接位，无需在壁挂状态下逐个拧动固定螺丝，降低高空安装的操作难度。设计过程中重点考量了结构的承重冗余，整套支撑结构的额定承重按照15kg设计，可覆盖绝大多数常规台式显示设备的重量范围，所有连接转轴部位都设置有阻尼调节结构，调整角度后可依靠阻尼力保持位置固定，不会出现设备自行下坠移位的问题。

　　走线方面，悬臂内部预留有穿线空腔，可将显示设备的供电线、信号线从悬臂内部穿入，沿墙面基座的走线槽引出至墙面预埋的接线点位，避免线路外露造成的积灰、拉扯风险，也让整体安装效果更加整洁。安装边界方面，墙面基座的垂直安装高度建议根据使用者的坐姿视线高度确定，常规办公场景下基座中心距离地面高度在1200-1400mm区间，安装后显示面板的中心高度与使用者坐姿状态下的视线高度齐平，符合人机工程学的观看要求；若应用于站立操作的工控工位，可将基座安装高度提升至1500-1700mm，匹配站立状态下的视线高度。

　　结构的所有金属构件边缘都做了圆角钝化处理，避免安装调整过程中划伤操作人员或设备线材，表面采用哑光黑色喷塑处理，既具备基础的防锈能力，也不会因为表面反光干扰显示屏幕的观看效果。在实际应用中，该结构除了常规办公场景使用，也可适配小型监控室的显示屏幕挂载、门店前台的宣传显示屏安装、生产线工位的作业指导书显示终端固定等场景，相比通用的壁挂支架，该结构的悬臂延伸长度更适合近距离观看的使用需求，不会因为屏幕过于贴墙导致观看视角受限，同时结构件的加工难度较低，所有钣金构件都可通过常规的激光切割、折弯工艺加工完成，无需特殊的定制模具，适合小批量加工适配不同的安装场景。
