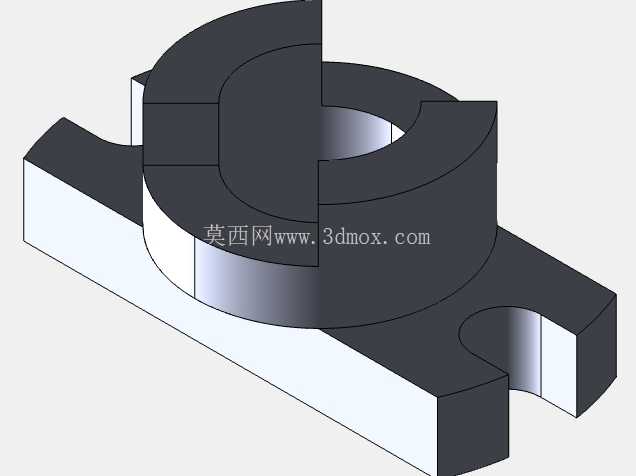

带侧向定位凸耳的环形支撑安装座结构

　　在中小型压铸件生产的工装配套、自动化产线的工位定位以及小型动力组件的承托场景里，这类带侧向延伸凸耳的环形支撑结构是非常常见的连接构件，它的核心作用是完成带圆形安装基准的部件与平面安装基面之间的刚性连接，同时通过侧向的凸耳结构完成周向防转与辅助定位，避免被支撑部件在运行过程中出现周向窜动、偏移的问题。从结构设计逻辑来看，主体的环形内孔是核心的定位基准，内孔的尺寸公差需要与被支撑部件的外圆安装位做过渡配合设计，既不能过紧导致装配时出现卡滞、需要额外敲击损伤配合面，也不能过松导致装配后存在径向间隙，运行时产生振动异响。

　　环形主体的厚度设计需要匹配被支撑部件的轴向载荷，常规工况下如果承托的是小型气动元件、传感组件或者轻量传动件，壁厚控制在8-12mm即可满足刚性要求，不需要额外做加强筋结构，避免增加不必要的材料成本与加工余量。两侧延伸出的凸耳是整个结构的安装受力点，凸耳上预留的安装孔位需要匹配常用的内六角圆柱头螺栓规格，孔位的中心距需要严格对齐安装基面上的预埋螺纹孔位置，凸耳的底面与环形主体的底面必须保证共面，平面度公差控制在0.05mm以内，避免安装锁紧后出现结构翘曲，导致环形内孔的轴线与安装基面出现垂直度偏差，影响被支撑部件的运行精度。

　　凸耳上设计的半圆缺口结构，是为了适配现场快速拆装的需求，当需要更换被支撑部件时，不需要完全拧下安装螺栓，只需要松开螺栓到足够间隙，就可以沿着缺口方向将整个支撑座平移取出，大幅缩短设备维护的停机时间，这种设计在需要频繁换型的产线工位上实用性非常强。从安装边界来看，整个结构的外轮廓尺寸需要控制在安装基面的预留空间内，两侧凸耳的最外端距离不能超过相邻组件的安装间隙，避免出现装配干涉；环形主体的上端面需要预留足够的避让空间，保证被支撑部件的外接管路、接线或者传动连接件不会与周边结构产生摩擦。

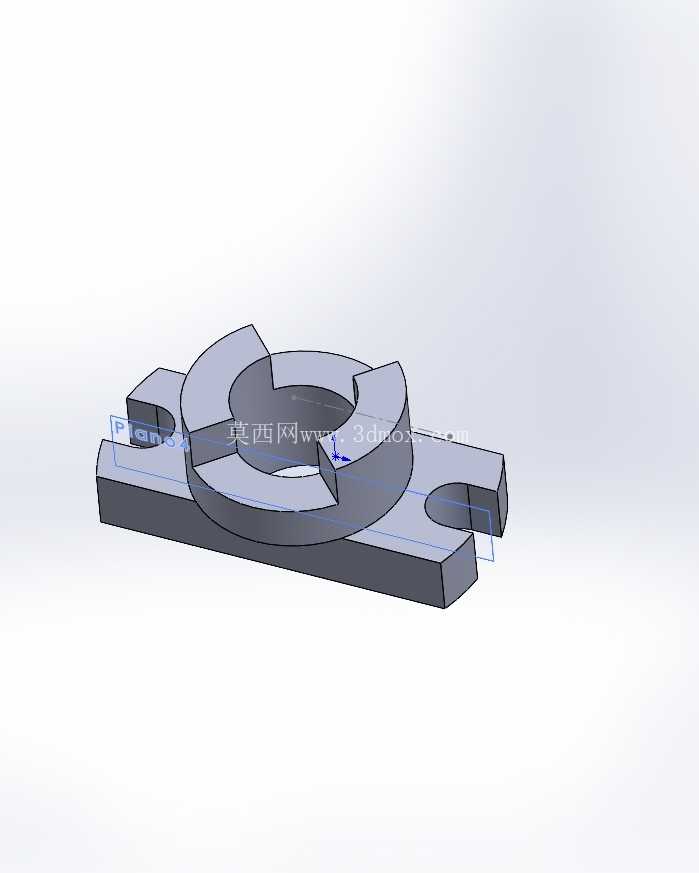

　　在建模过程中，所有的棱边都做了0.5mm的倒角处理，一方面是避免机加工后出现锋利的锐边划伤装配人员，另一方面也可以去除加工毛刺，减少应力集中的风险，提升构件的长期使用疲劳强度。这类支撑座通常采用铝合金或者45号钢加工制作，铝合金材质适合对重量有要求的移动设备工位，45号钢材质则适合载荷更大、有一定冲击的工况，表面可以根据使用环境做发黑或者阳极氧化处理，提升防锈能力。在实际选型应用时，需要重点核对环形内孔的直径、安装孔的中心距、整体高度这三个核心尺寸，确保与现有安装基面、被支撑部件的尺寸完全匹配，不需要额外做二次加工就可以直接装配使用，减少现场适配的工作量。
