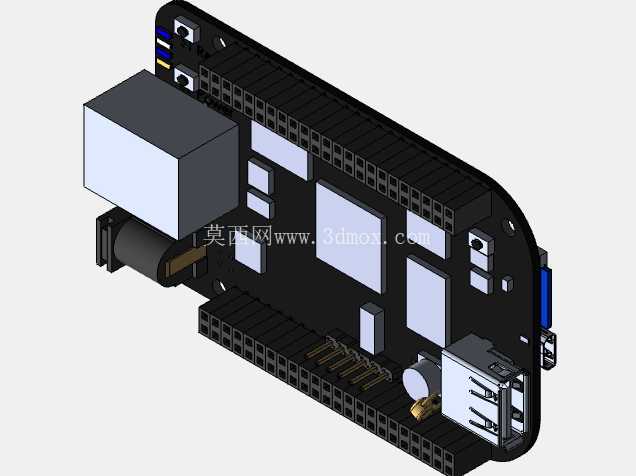

在嵌入式开发与工业控制项目的前期结构适配阶段,板卡级的精准三维建模是外壳设计、扩展组件匹配的核心基础,本次建模针对BeagleBone黑色款微控制器板卡本体开展,未纳入后续加装的扩展模块与防护外壳部分,为各类基于该板卡的二次开发项目提供基准结构参考。从实际应用场景来看,该款微控制器常被用于小型工业控制节点、嵌入式数据采集终端、物联网边缘计算设备、小型机器人主控单元等场景,这类项目往往需要根据安装空间、防护需求、接口扩展要求设计专属外壳或加装外接组件,板卡本体的精准三维数据能直接避免后续结构干涉、接口对位偏差等常见问题,大幅缩短结构适配的迭代周期。
建模过程中优先还原了板卡的核心安装边界,板体的圆角轮廓、边缘排针的排布间距、各类外接接口的凸台高度与开口尺寸都按照实物比例还原,其中板体两侧的双排排针作为核心扩展连接结构,建模时严格对齐了针脚的中心距、排针座的高度与突出板体的尺寸,确保后续设计扩展板、堆叠模块时能直接匹配安装公差,不会出现针脚错位、插接不到位的问题。板载的各类接口结构也做了细节还原,包括侧方的USB接口、以太网接口、电源接口的突出高度与开口轮廓,这些接口的尺寸直接决定了外壳开孔的位置与大小,若建模偏差会导致外接插头无法正常插入,或是外壳与插头产生结构干涉。板体上的核心元器件布局也做了对应还原,包括主处理芯片的散热片凸台、电容元件的高度、存储模块的轮廓、板载按键与指示灯的位置,这些细节的还原能帮助结构设计人员在设计外壳时预留足够的元器件避让空间,避免外壳装配后挤压板载元件造成短路或元件损坏。从设计思路上,本次建模优先保障安装基准的准确性,将板体的安装孔位作为核心定位基准,四个角的安装孔中心距、孔径大小、沉头深度都做了精准还原,方便设计人员直接基于该基准设计外壳的固定柱、安装支架等结构,无需反复核对实物孔位。
板体的整体厚度、不同区域的元件高度差也做了分层处理,能直观呈现板卡不同位置的高度边界,在设计紧凑安装空间的设备时,可直接通过模型判断板卡的安装空间需求,避免出现空间不足无法装配的问题。对于嵌入式项目开发而言,板卡本体的三维模型是结构设计的起点,无论是设计3D打印的定制外壳、钣金材质的工业防护壳,还是设计集成到大型设备内部的安装支架,都需要基于板卡的精准尺寸开展设计,以往很多项目中设计人员需要手动测量板卡尺寸,不仅测量效率低,还容易出现尺寸误差,导致加工后的外壳无法正常装配,直接使用精准的板卡三维模型能有效规避这类问题,同时还能在建模阶段提前模拟装配过程,检查外接组件、接线与板卡的干涉情况。
建模时还考虑了板卡的公差配合需求,排针与扩展座的配合间隙、接口与外壳开孔的预留间隙都按照常规电子设备结构设计公差做了对应预留,设计人员可直接基于该模型开展后续结构设计,无需额外调整基础公差。板体边缘的圆角处理也做了还原,避免外壳设计时出现棱角干涉,同时板载的各类接口标识位置也做了对应呈现,方便设计外壳时预留标识开窗位置,确保设备组装后接口标识清晰可见。在工业现场应用场景中,这类微控制器往往需要安装在狭小的电控箱内部,或是集成到专用设备的控制舱内,精准的板卡模型能帮助电气设计人员合理规划电控箱内部的布局,预留足够的接线空间与散热空间,避免板卡与其他电气元件产生挤压,同时也能提前规划走线位置,防止线缆遮挡接口影响后续维护。对于教育场景与个人DIY项目而言,该模型也能帮助开发者快速验证自定义外壳的设计合理性,提前检查结构匹配度,减少3D打印的试错次数,降低开发成本。
