120V融合式电源入口开关结构设计

　　从实际应用场景来看，这类融合式电源入口常被集成在小型数控设备的操作侧面板、台式3D打印设备的后侧进线区、商用厨房小型电器的机身侧部、实验室小型测试仪器的供电接入端，既要满足日常使用中频繁插拔电源插头的耐磨要求，也要承担设备主回路的通断操作，同时还要兼顾进线端的绝缘防护，避免外部线缆拉扯导致的接线松脱、带电体外露等安全隐患。设计过程中首先要明确安装边界的约束，这类集成式入口组件通常采用嵌入式面板安装结构，安装法兰的贴合面需要匹配设备钣金外壳或者塑料壳体的面板厚度，预留的卡扣或者螺丝固定位要保证安装后组件与面板之间无松动间隙，插拔插头时不会出现组件跟转或者内陷的问题；外露的操作拨杆或者按钮的行程要符合低压开关的操作力要求，按动或者拨动的反馈阻尼要清晰，避免日常清洁设备时误触导致的意外断电。在低压电气设备的供配电接入环节，电源入口开关是承担外部供电接驳、回路通断控制、进线端防护的核心基础部件，这款适配120V供电制式的融合式电源入口开关，主要面向北美地区民用电气设备、小型工业控制终端、桌面型加工设备的进线端集成需求，替代传统分离式的电源插座、分断开关、进线防护模块的组合安装方案，减少设备面板的开孔数量，压缩进线端组件的占用空间，降低装配环节的接线工时。

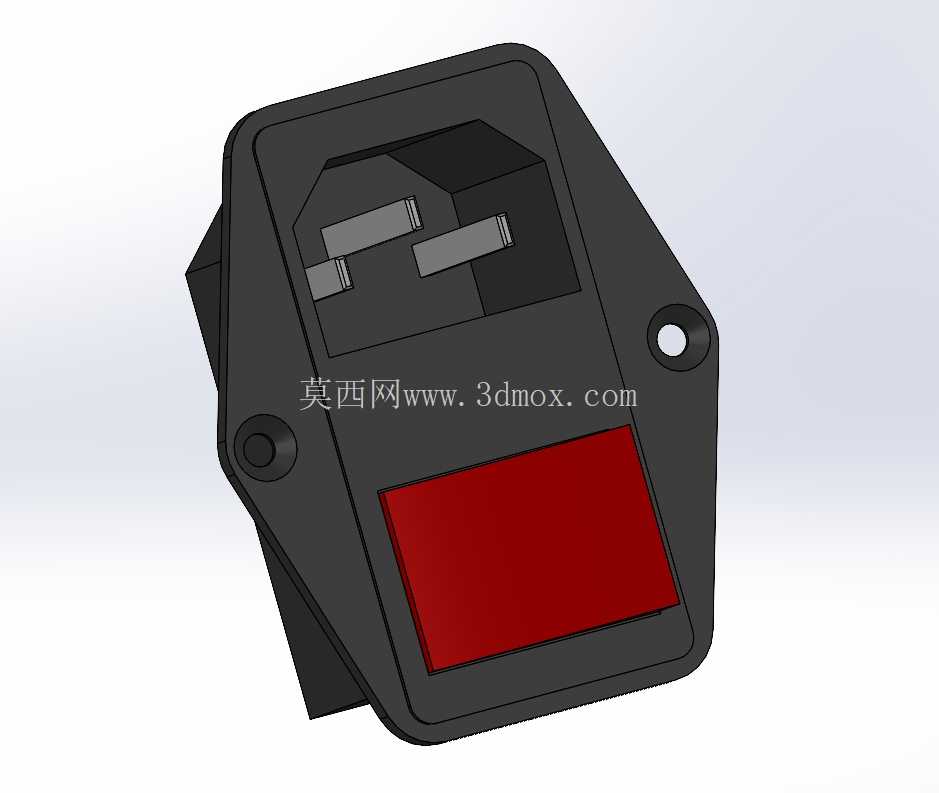

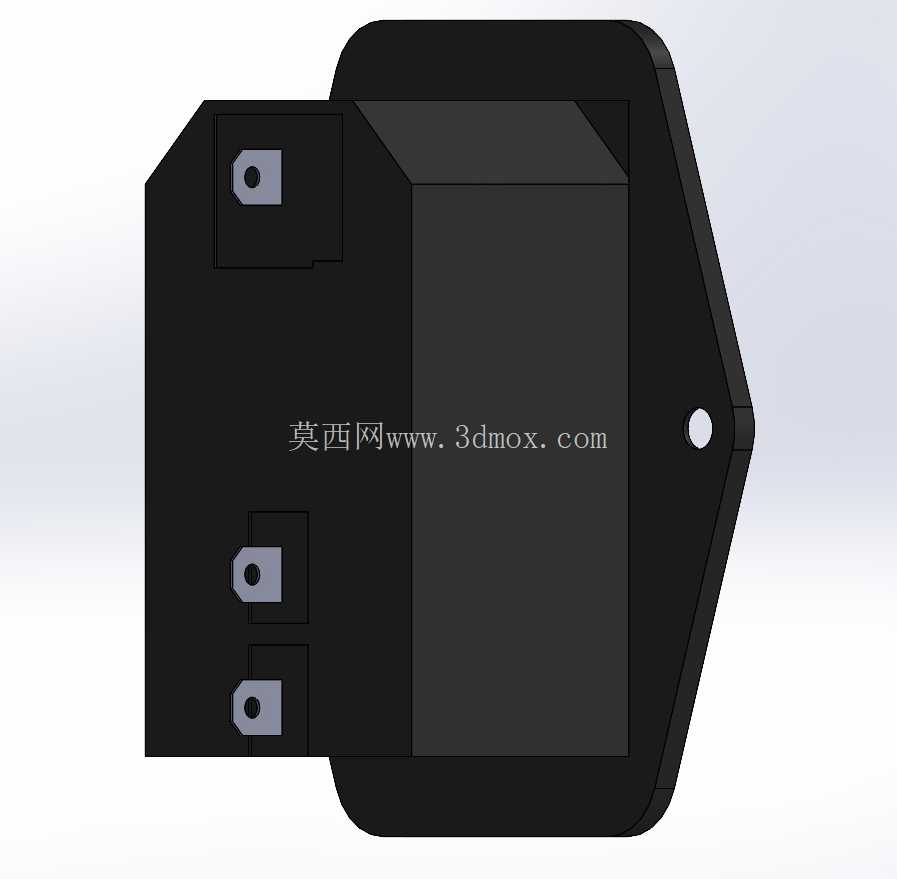

　　结构设计上采用融合式布局，将电源接驳插口、通断操作机构、进线接线端子整合在同一个压铸壳体内，壳体选用压铸工艺成型是因为这类结构需要兼顾绝缘性能与结构强度，同时可以在壳体上一体成型安装卡扣、定位筋、接线端子固定柱，减少后续装配的零件数量；插口的接触弹片采用高弹性铜合金材质，表面做镀镍处理，既保证多次插拔后的接触压力稳定，也能避免长期使用后的氧化接触不良问题，弹片的弯折角度经过反复校核，保证插头插入时的插入力在用户可接受的范围内，同时拔出时的保持力足够，不会因为设备移动或者线缆拉扯导致插头意外脱落。

　　通断机构的设计要满足120V电压等级下的载流要求，触点采用银合金材质，分断时的灭弧间隙留足安全距离，避免带载分断时的电弧烧蚀触点，延长开关的使用寿命；操作机构的传动件采用绝缘工程塑料制作，将操作端与内部带电回路完全隔离，即使操作面出现凝露或者溅水的情况，也不会发生漏电风险。安装尺寸方面，组件的面板外露尺寸控制在常规设备面板的预留开孔范围内，壳体嵌入设备内部的深度要适配不同厚度的设备壳体，避免与设备内部的其他结构件发生干涉；接线端的位置布局要方便现场接线操作，接线螺丝的压紧方向预留足够的工具操作空间，不需要额外拆除设备内部其他零件就能完成进线线缆的压接固定。

　　在实际选型适配时，需要确认设备的额定工作电流与开关的载流能力匹配，安装面板的开孔尺寸与组件的安装法兰尺寸匹配，同时要注意面板的厚度是否在卡扣的夹持范围内，如果是金属面板还要确认组件与面板之间的绝缘隔离是否到位，避免金属面板与内部带电部件接触导致的漏电风险。这类融合式结构相比传统分离式组件，最大的优势在于集成度高，只需要在设备面板上开一个安装孔就能完成电源入口与开关的装配，不需要分别为插座和开关预留两个安装位，也不需要在设备内部额外布置插座与开关之间的连接导线，减少了内部接线的故障点，同时整体的防护一致性更好，壳体的接缝处可以通过加装密封胶条实现更高的面板防护等级，适合在有粉尘或者少量溅水的应用场景下使用。设计校核阶段还要重点考虑组件的抗冲击性能，在设备运输或者移动过程中发生磕碰时，壳体不会出现开裂，内部的触点不会因为冲击发生错位导致接触不良；长期通电工作时的温升也要控制在安全范围内，接触弹片与接线端子的接触电阻要足够小，避免满负载工作时出现过热烧蚀的问题。
