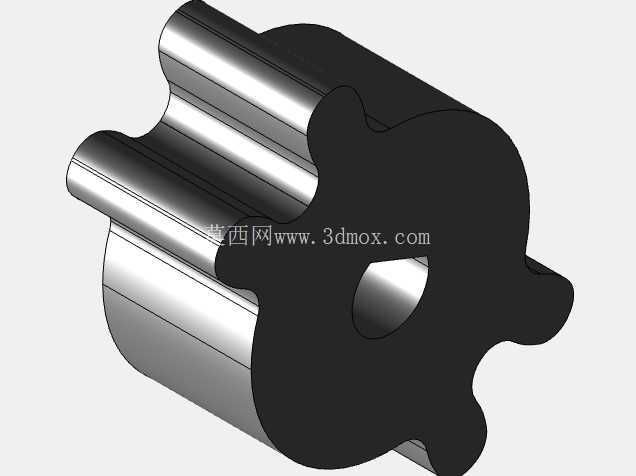

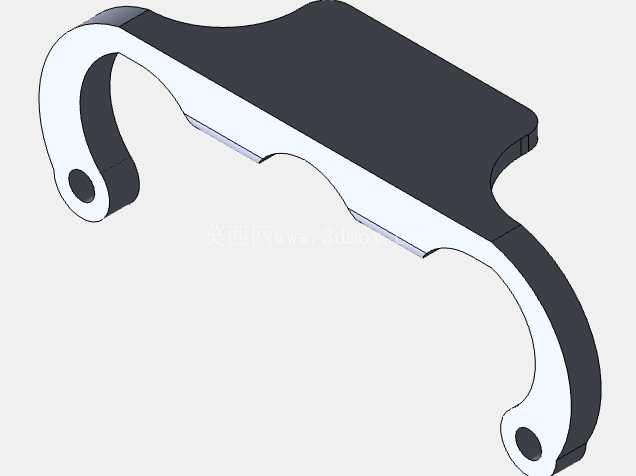

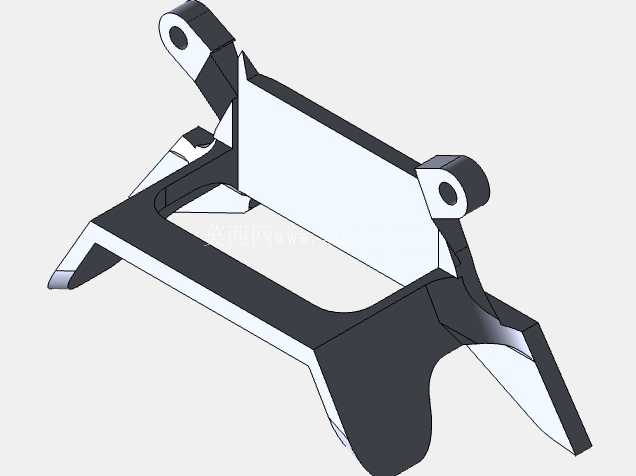

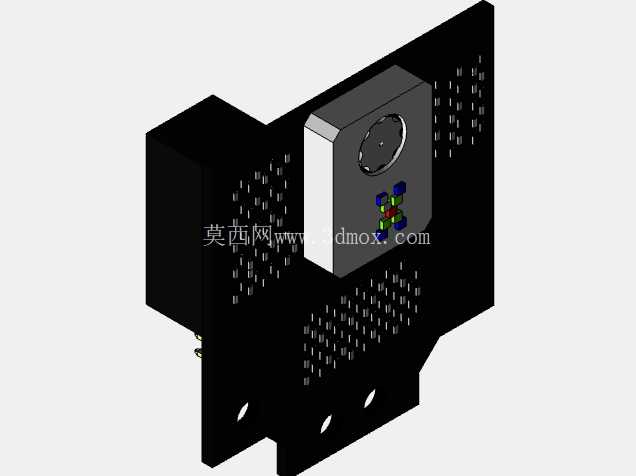

足球机器人异形传动轮结构设计

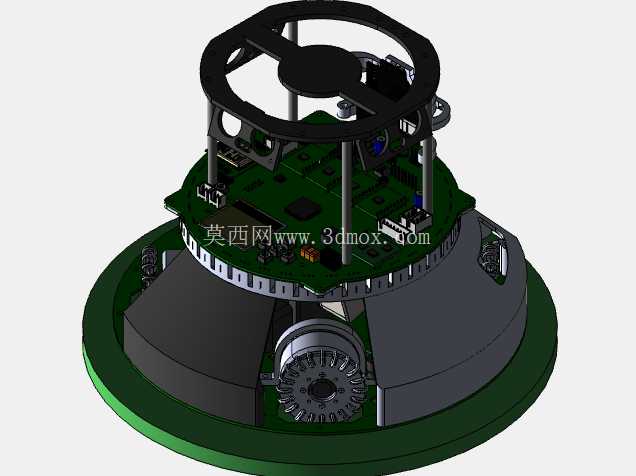

　　该零件为小型足球竞技机器人的行走端传动轮构件，主要应用于青少年机器人竞赛、小型桌面级竞技机器人的行走驱动系统中，承担动力输出、场地接触传动的核心作用，适配室内平整竞赛场地的快速移动、急停转向等竞技动作需求。从结构设计来看，零件采用一体化同轴布局，中心设置贯通式轴孔，用于与驱动电机输出轴配合传递扭矩，轴孔的公差配合选用基孔制间隙配合，可满足快速拆装与传动同轴度的双重要求，避免高速运转时出现轴孔偏磨、动力损耗过大的问题。

　　零件主体分为两个功能区段，一侧为多瓣式圆柱凸台结构，该段主要承担与机器人机身安装座的限位配合作用，凸台的外圆轮廓与安装座内孔匹配，可限制轮体运转时的径向窜动，凸台的瓣式缺口设计既可以减轻零件整体重量，降低驱动电机的负载扭矩，又能在装配时起到周向定位的作用，避免轮体与输出轴之间出现相对转动，无需额外加装定位销即可实现可靠的周向固定。另一侧为异形外轮廓的轮缘结构，轮缘采用非圆的多凸点轮廓设计，区别于常规圆形轮的连续接触传动，该轮廓在轮体转动时可实现间歇式的场地接触，在足球机器人的带球、拨球动作中，可通过轮缘凸点的周期性接触，对前方的竞赛用球产生可控的拨动作用力，辅助机器人完成带球行进、变向拨球的竞技动作，无需额外加装拨球构件即可整合行走与拨球的双重功能，有效压缩机器人头部的结构占用空间，为其他传感部件预留安装位置。

　　从安装边界来看，零件的轴向总长度控制在较小尺寸范围内，适配小型机器人紧凑的机身布局，安装时仅需将中心轴孔对准电机输出轴推入，依靠侧方凸台与安装座的贴合即可完成轴向定位，无需额外的轴向锁紧构件，装配流程简单，可满足竞赛场景下快速更换易损件的需求。轮缘的外轮廓最大回转半径经过严格计算，既保证与地面接触时的足够驱动力，又避免轮缘半径过大导致机器人整体重心过高，提升快速转向时的机身稳定性。零件的材质选用方面，设计阶段优先考虑轻质耐磨的工程塑料，既可以降低整体转动惯量，提升电机响应速度，又能保证轮缘与场地接触时的足够摩擦力，避免急停、急加速时出现打滑现象，同时工程塑料的自润滑特性可减少轴孔配合面的磨损，延长零件的竞赛使用寿命。在结构细节处理上，轮缘与中间筒体的过渡位置采用圆角过渡，避免应力集中导致的零件断裂，尤其是在机器人急停变向时，轮缘会承受较大的侧向冲击力，圆角过渡可有效分散应力，提升零件的抗冲击性能。中心轴孔的内壁未设置额外的键槽，依靠轴与孔的过盈配合加周向凸台的定位实现扭矩传递，这种设计适配小型机器人小扭矩的传动需求，同时简化了零件的加工工艺，降低加工成本，适合小批量的竞赛零件加工制作。

　　该零件的设计思路完全围绕小型竞技机器人的实际使用需求展开，没有冗余的结构设计，每一处轮廓都对应明确的功能需求，在有限的尺寸空间内整合了传动、限位、拨球、安装定位多重功能，是小型竞技机器人行走系统中典型的功能集成化构件，对于同类小型移动机器人的行走轮设计具备较高的参考价值，可直接移植到其他小型桌面移动机器人、教育类机器人的行走系统设计中，根据实际电机轴径、安装空间调整对应尺寸参数即可快速适配使用。
