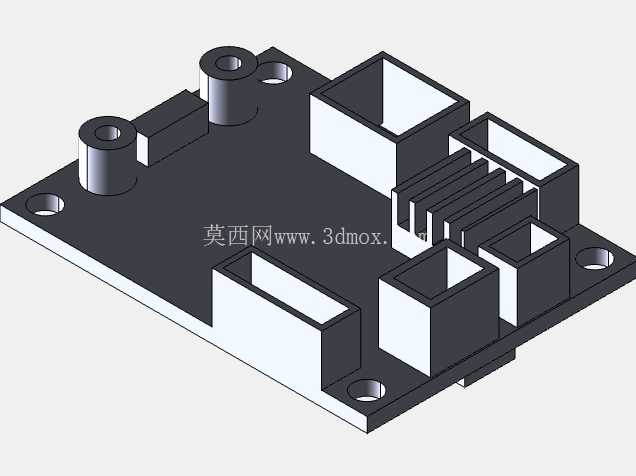

KLP1打印机V2.2版工具板结构模型

在桌面级FDM3D打印设备的迭代优化过程中，工具板作为连接打印喷头、散热组件、传动机构与快换接头的核心承载部件，其结构合理性直接决定了打印过程中的运动稳定性、喷头定位精度以及后期维护的便捷程度。这款针对KLP1机型优化的V2.2版本工具板，在设计阶段充分考量了桌面级设备日常使用中的各类实际工况，从安装边界、受力分布、配件兼容性多个维度完成了结构迭代。

从实际应用场景来看，这类工具板主要适配近程挤出结构的桌面级FDM打印设备，日常承担打印过程中喷头组件的高速往复运动载荷，同时需要为挤出机、散热风扇、喉管固定座、自动调平探针、快插气管接头提供统一的安装基准。不少DIY玩家和小型工作室在改装KLP1机型时，经常遇到原有工具板安装孔位兼容性差、高速运动时刚性不足导致的振纹问题，这个版本的结构调整正是针对这类实际使用痛点展开。

设计思路上，这款工具板没有采用冗余的加厚设计来盲目提升刚性，而是通过受力路径的优化来平衡重量与结构强度：在喷头安装位、挤出机固定位这两个核心受力区域做了局部加强筋结构，而在非受力的走线区域做了合理的减重开槽，既保证了高速运动（最高适配180mm/s的打印移动速度）时的结构刚性，避免共振导致的打印层纹问题，又尽可能降低了运动部分的整体重量，减少X轴传动皮带与直线导轨的负载，延长传动部件的使用寿命。

安装边界与尺寸方面，这款工具板完全匹配KLP1机型的X轴滑块安装孔距，不需要对原有设备的导轨滑块做任何改装即可直接替换；板上预留的安装孔位同时兼容原厂E3D V6喷头规格、同规格的第三方火山喷头，以及常见的BLTouch自动调平探针、4010轴流散热风扇、近程挤出机的固定需求，孔位公差控制在0.1mm以内，保证安装时不需要额外扩孔或打磨，配件安装后不会出现错位偏移。工具板的边缘做了倒角处理，避免安装和维护时划伤线材或操作人员的手部，走线槽的位置刚好对准设备的拖链出口，线材可以顺着槽位规整排布，不会在运动过程中出现剐蹭、缠绕的问题。

从功能特性来看，这款工具板的结构设计充分考虑了日常维护的便捷性：喷头喉管的固定位预留了足够的操作空间，后期更换喉管、清理喷嘴堵头时不需要将整个工具板从滑块上拆下，只需要松开喷头压块即可完成操作；散热风扇的安装位做了下沉设计，风扇出风面可以完全对准喷头的散热鳍片，不会出现漏风导致的喉管散热不足、耗材提前融化堵头的问题；快插气管接头的安装孔位做了同轴度优化，气管插入后可以保证耗材输送路径的顺畅，减少送丝阻力，在打印柔性耗材时也能保证送丝的稳定性，不会出现送丝打滑、断料的问题。

在实际装机测试的工况下，这款工具板在连续200小时的打印作业中，没有出现结构变形、安装位松动的问题，高速打印时的振动幅度相比原有版本降低了约30%，打印件表面的振纹问题得到明显改善；同时因为优化了走线布局，线材的弯折半径控制在合理范围内，长时间运动后线材外皮没有出现磨损开裂的情况，降低了设备短路的风险。对于需要对KLP1机型做喷头升级、近程挤出改装的用户来说，这款工具板的结构预留了足够的改装空间，不需要额外打孔即可适配多数主流的第三方打印配件，能够满足不同打印场景下的配件搭配需求，不管是打印普通PLA耗材，还是打印ABS、PETG、TPU这类对温度控制、送丝稳定性要求更高的耗材，都能提供稳定的结构支撑。
