HBA卡背板用SFF-8087高速连接器结构

在服务器存储扩展、磁盘阵列柜搭建的实际工程场景里，HBA主机总线适配器与硬盘背板之间的信号传输稳定性，直接决定了整套存储系统的IO性能与运行可靠性，SFF-8087连接器正是这类场景里承担内部高速信号互联的核心接插部件。从实际装机的适配需求来看，这类连接器需要同时兼顾板端焊接的牢固度、多通道信号的抗干扰能力、以及高密度部署下的空间利用率，很多初入存储硬件结构设计的工程师，容易忽略接插件的安装边界与周边器件的避让关系，导致后期打样后出现插接线缆时与周边电容、散热片干涉的问题。

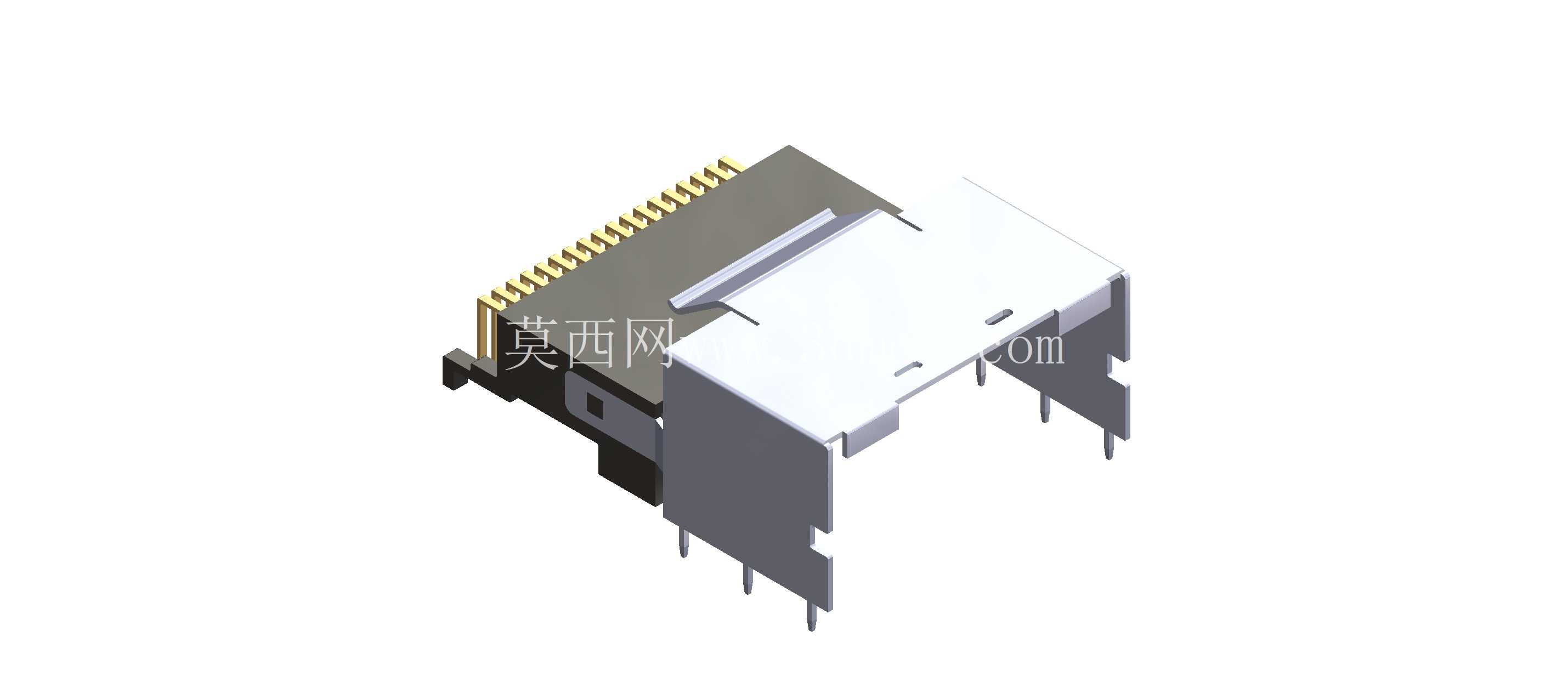

这款连接器的结构设计完全贴合Mini SAS HD内部互联的规范要求，主体采用绝缘塑壳搭配金属屏蔽罩的组合结构，金属罩部分不仅承担了接插时的导向定位作用，还能对内部的高速差分信号形成完整的电磁屏蔽，避免服务器机箱内主板供电、风扇驱动等电路的高频干扰串入存储信号链路，造成数据传输出错甚至掉盘的问题。信号接触端采用镀金弹片设计，弹片的预压行程经过精准校核，既保证公母头对插后接触电阻足够稳定，又不会因为插拔力过大导致长期使用后弹片疲劳变形，接触件的排布按照差分对等长要求设计，每一组信号对的走线长度差控制在极小范围内，满足高速串行信号的阻抗匹配要求，减少信号传输过程中的回波损耗与串扰。

从安装尺寸边界来看，这款连接器采用直插板端焊接设计，定位引脚与信号引脚的间距符合标准PCB焊盘设计规范，金属屏蔽罩两侧带有固定插脚，焊接后可以大幅提升连接器在PCB板上的抗拉扯能力，避免运维过程中插拔线缆时将连接器从板上扯落。连接器的塑壳部分做了防呆结构设计，反向插入时会被结构挡住无法装配，从物理层面避免接插错误导致的硬件烧毁问题。伸出的焊脚长度经过优化，既保证波峰焊或者回流焊时焊锡能够充分浸润焊盘，又不会因为焊脚过长导致焊接后焊锡尖突出，触碰周边线路造成短路。

在实际结构选型时，需要注意这款连接器的上方与前方需要预留足够的线缆插拔操作空间，尤其是在1U、2U这类高密度机架式服务器的机箱内部，HBA卡通常插在主板的PCIe插槽上，与硬盘背板的距离有限，连接器的高度尺寸直接决定了板卡上方的散热风道预留空间，这款连接器的整体高度控制在紧凑范围内，不会遮挡HBA卡主芯片的散热片风道，同时接插端的导向槽设计可以让运维人员在机箱内部盲操作时也能快速对准线缆插头，提升装机与后期维护的效率。金属屏蔽罩的侧边带有接地焊片，焊接时需要确保接地焊片与PCB的保护地网络可靠连接，才能充分发挥屏蔽罩的电磁屏蔽作用，很多工程案例里出现的存储链路偶发报错，就是因为连接器屏蔽罩接地不良，导致机箱内的电磁干扰耦合进信号链路导致的。

从长期可靠性设计角度，这款连接器的塑壳材料选用耐高温的工程塑料，能够承受PCB回流焊时的高温环境，不会出现焊接过程中塑壳变形、针位偏移的问题。接触弹片的基材选用高弹性铜合金，表面镀金层厚度满足工业级使用要求，在多次插拔后仍然能够保持稳定的接触性能，适配数据中心机房里设备运维、扩容时的多次插拔操作需求。连接器的整体结构没有多余的突出部件，在自动化SMT贴片生产时可以通过吸嘴直接吸取，适配批量生产的工艺要求，不需要额外定制特殊的生产治具，能够有效降低板卡的批量制造成本。
