压铸模配套铰接式机械连接元件结构

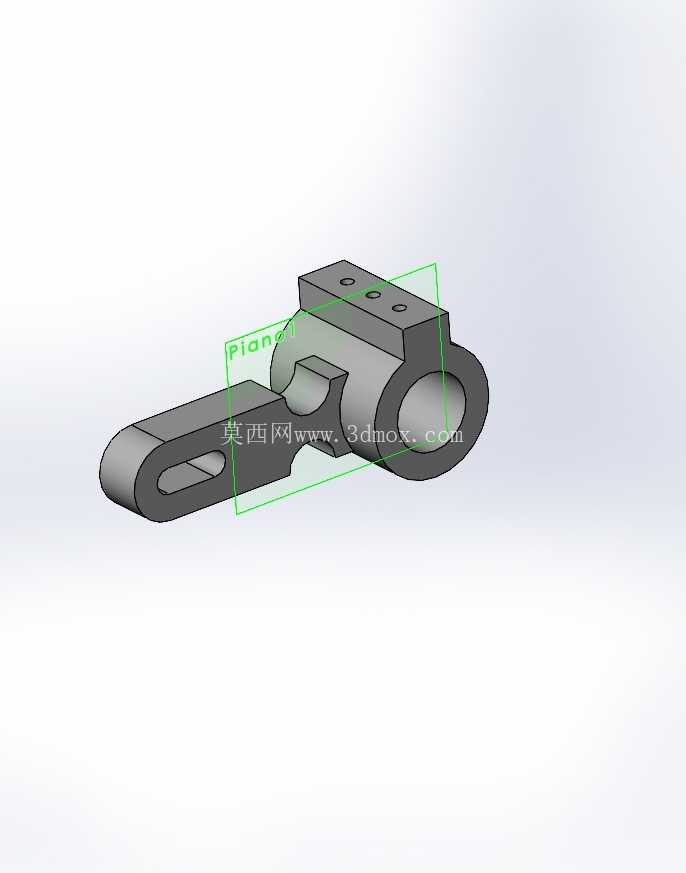

这类带铰接端的筒形连接元件，常见于中低压流体管路的快拆支撑段、小型工装夹具的摆臂连接节点，以及轻载传动机构的连杆末端，在自动化生产线的气动执行元件配套支架、仓储物流设备的挡停机构铰接位也能见到同结构的零件。从结构上看，零件一端为带长圆孔的扁平铰接耳，长圆孔的设计是为了补偿安装时的位置公差，避免装配过程中因孔位同轴度偏差导致的装配应力，同时在机构运行时可提供小范围的位移余量，抵消连杆运动过程中的累计误差；另一端为带内孔的筒形主体，筒身顶部加工有三个均匀分布的螺纹孔，用于安装定位销或者紧定螺钉，实现与插入筒内的轴类零件的周向与轴向固定，筒身与铰接耳之间的过渡段做了圆弧减薄处理，既可以降低零件整体重量，也能避免应力集中导致的疲劳断裂，在压铸成型时也能减少壁厚不均带来的缩孔缺陷。

设计这类零件时，首先要明确安装边界：铰接耳的厚度需要匹配配套的叉形接头的开口宽度，长圆孔的宽度要与铰接销轴的直径保持间隙配合，间隙量控制在0.1-0.2mm之间，既保证铰接转动的灵活性，又不会因间隙过大产生晃动；筒形部分的内孔直径要根据配套轴的外径确定，配合公差一般选H7/g6，满足频繁拆装或者小幅转动的使用需求，顶部三个螺纹孔的位置要避开筒身内部的轴类零件的运动范围，螺纹深度要保证螺钉拧入后有足够的锁紧力，同时不能穿透筒壁影响内孔的配合精度。零件整体的外形轮廓要适配压铸模具的开模方向，铰接耳的长圆孔方向与筒身轴线平行，避免出现侧向抽芯结构过多导致的模具复杂度提升，过渡段的圆弧半径要大于2mm，既符合压铸工艺的圆角要求，减少模具尖角的磨损，也能提升零件的结构强度。

在实际应用场景中，这类零件承受的载荷多为周期性的摆动力或者拉压力，因此在结构设计时需要对铰接耳与筒身的连接位置做应力校核，通过有限元分析确认最大应力出现在过渡圆弧位置时，应力值低于材料屈服强度的70%，保证长期往复运动下不会出现断裂失效。铰接耳的长圆孔两端做了半圆过渡，避免应力集中在孔的边缘，筒身的外圆与铰接耳的平面之间做了拔模斜度处理，斜度控制在1°左右，满足压铸生产时的脱模要求，不需要后续额外的机加工就能达到装配精度要求，只有内孔和螺纹孔位置会做少量的机加工修正，保证配合精度。

安装时，铰接端通过销轴穿过长圆孔与固定支座连接，筒形端套入配套的导杆或者轴类零件，拧紧顶部的三个紧定螺钉即可完成固定，长圆孔的存在允许安装时沿孔的长度方向调整零件的位置，补偿安装面的加工误差，在机构运行过程中，如果出现小幅的位置偏移，长圆孔也能提供一定的自适应调整空间，避免零件承受额外的弯曲应力。这类零件的材质一般选用压铸铝合金，兼顾重量与结构强度，表面做阳极氧化处理提升耐磨性能，在有腐蚀环境的使用场景下，也可以选用压铸锌合金或者不锈钢材质，对应调整壁厚尺寸满足强度要求。
