折弯式带孔叉型连接固定五金件结构

项目分类:通用五金配件 发布时间:2026-07-14 ID:1195768
  • 折弯式带孔叉型连接固定五金件结构

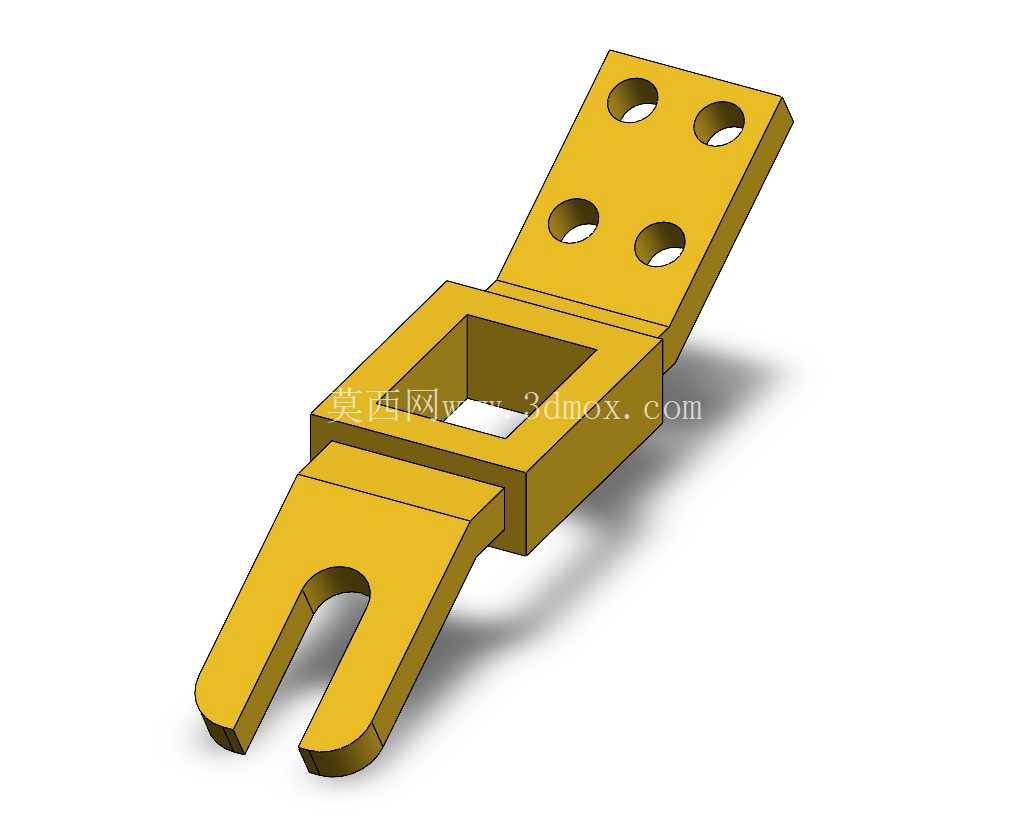

  零件分为三个功能段:一端是带四个安装孔的平板安装面,四个孔位呈矩形对称排布,安装时可通过螺栓与平面基座完成四点固定,对称孔位的设计可以抵消单螺栓连接的转动自由度,保证连接后不会出现相对偏转,孔位的孔径适配常规的M4-M6规格紧固件,能覆盖多数低压电气连接、小型机械固定的紧固件选型需求。中间段是带方形镂空的折弯过渡段,方形镂空的设计并非单纯减重,一方面是为了在折弯成型时释放板材内应力,避免折弯处出现材料堆积导致的平面度超差,另一方面可以在连接导电场景下,预留散热间隙,降低大电流通过时连接部位的温升,同时镂空结构也能作为定位基准,在自动化装配时配合工装定位销快速完成零件姿态校准。这类折弯成型的叉型连接件,在低压配电回路的母线搭接、工业设备接地端子排、小型工装夹具的快拆连接段都有高频应用,核心作用是实现两个不同安装面之间的刚性导电或机械连接,同时通过叉口结构实现免完全拆卸的快速装拆,在需要频繁开合检修的设备舱门接地、母线跨接场景下,能大幅降低运维拆装的工作量。从结构设计逻辑来看,零件整体采用等厚板材冲压折弯成型,没有额外的拼接焊缝或装配组件,所有结构特征都通过冲压、折弯两道核心工序完成,适合批量冲压生产,能有效控制单件制造成本。

  另一端是叉型开口结构,叉口的开口宽度适配常规的接线端子、连接销的直径,叉口的两个臂做了等宽设计,端部做了圆弧过渡,既可以避免安装时划伤操作人员或线缆绝缘层,也能在插入对接位时起到导向作用,不需要额外的对准调整就能顺利卡入对接位置。从安装边界来看,零件的折弯角度为固定钝角,两个安装面之间的垂直高度差由折弯边长度决定,安装时需要确认对接面的间距与折弯高度匹配,避免强行装配导致零件折弯处产生塑性变形,影响连接可靠性。四个安装孔的中心距按照标准电气安装孔距设计,不需要在基座上重新打孔,可直接适配现有标准端子排、安装板的孔位,降低现场改装的工作量。

  叉口端的开口深度经过匹配设计,卡入对接销后不会出现松脱,同时预留了一定的间隙补偿量,能抵消安装面之间的少量位置误差,避免因为加工公差导致装配卡滞。在实际使用场景中,这类零件如果用于导电连接,一般会采用铜质板材表面镀锡处理,降低接触电阻;如果用于纯机械固定连接,多采用镀锌钢板或不锈钢板材冲压,提升结构强度与防锈能力。设计时需要重点核算折弯处的圆角半径,避免圆角过小导致板材折弯处出现裂纹,同时要保证两个安装面的平面度公差控制在0.1mm以内,避免安装后出现贴合间隙,导致连接松动或接触电阻过大。叉口的两个臂需要保证对称度,避免卡入对接件后出现单侧受力,长期使用后产生变形松脱。

  方形镂空的边角需要做小圆角过渡,避免应力集中,在长期受振动的工况下出现裂纹扩展。这类零件看似结构简单,但每个特征的尺寸都需要结合实际安装场景匹配,比如安装孔的孔径如果过大,会导致螺栓固定后出现窜动;叉口宽度如果过小,会导致装配困难,过大则会出现连接间隙,在振动工况下产生磨损;折弯角度如果存在偏差,会导致两个安装面无法与对接面完全贴合,影响连接的稳定性。在三维建模过程中,需要优先确定板材厚度,再基于展开尺寸计算折弯扣除值,保证折弯后的成品尺寸与设计值一致,所有孔位的位置都需要在展开图上标注清楚,避免冲压工序出现孔位偏移,同时要验证折弯过程中孔位是否会因为材料拉伸出现变形,对于靠近折弯线的孔位,需要确认孔边到折弯线的距离大于板材厚度的1.5倍,避免折弯时孔位被拉变形。
