Prusa i3 Mk3挤出机对齐灯丝路径R3零件

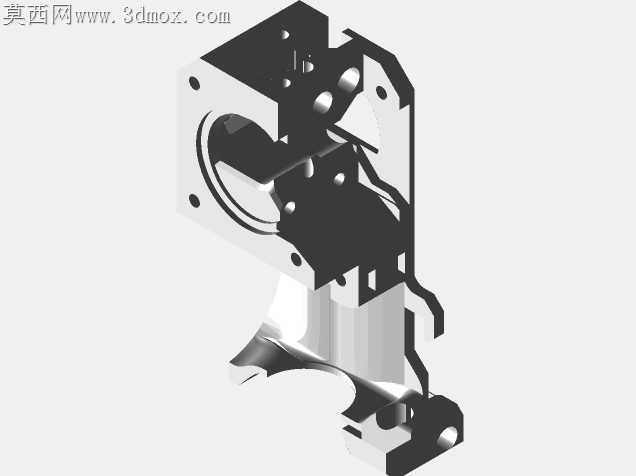

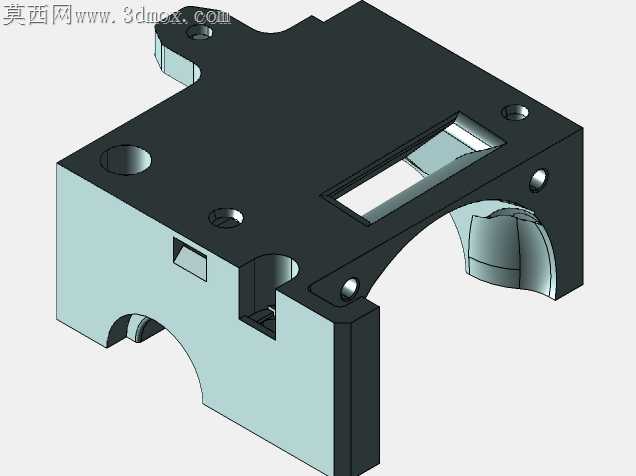

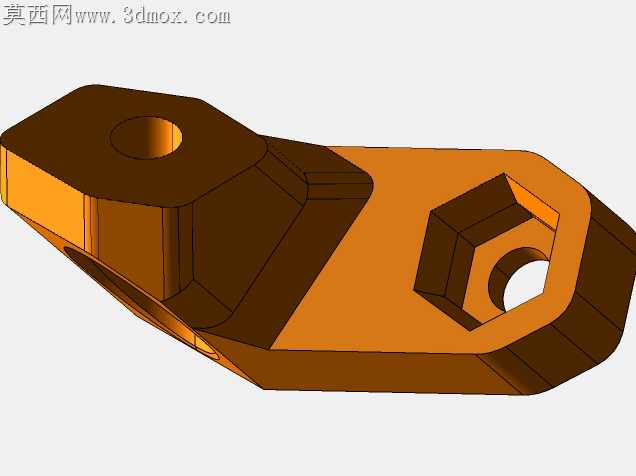

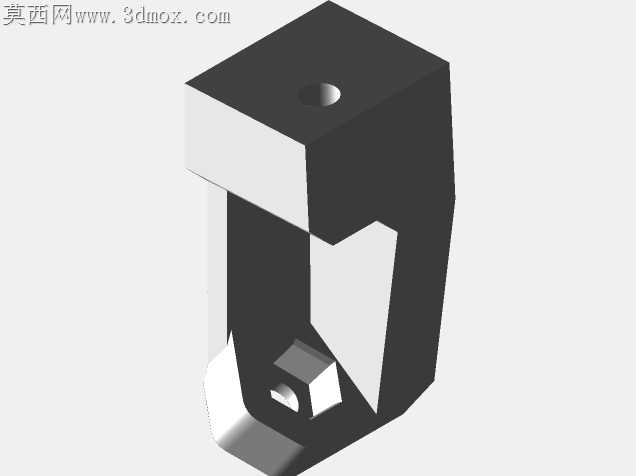

该零件主要应用于桌面级FDM熔融沉积成型3D打印设备的挤出端升级改造场景，适配Prusa i3 Mk3系列机型的挤出机构，核心用途是解决打印过程中灯丝路径与挤出齿轮对位偏差引发的送丝卡顿、摩擦异响、送丝阻力过大等问题，保障柔性耗材、常规工程耗材的稳定输送。在实际打印作业中，挤出端灯丝对位精度直接影响送丝稳定性，当灯丝路径与驱动齿轮存在角度偏移时，灯丝会持续摩擦挤出机内壁，不仅会产生刺耳摩擦噪音，还会出现送丝打滑、出料不均、堵头等故障，尤其在打印PETG、柔性TPU这类对送丝阻力敏感的耗材时，轻微的路径偏差就会导致打印失败，常规的惰轮张紧调整无法从根本上修正路径偏移问题，该零件正是针对这一痛点完成的结构优化设计。设计过程中围绕挤出机上半部分结构做适配性改造，采用插入式安装结构，无需对原有设备主体做大规模拆解改动，可直接替换原有对应部件，安装时可复用原有冷却风扇的安装孔位，配合标准M3规格螺母与螺钉完成固定，无需额外打孔或修改机身结构。零件同步优化了冷却风扇支架的固定结构，仅需单颗螺钉配合喷嘴端盖即可完成风扇定位，简化安装步骤的同时保证冷却风道对准打印区域，避免散热偏移引发的打印件翘曲、层间结合力不足问题。设计时同步调整了X轴托架的配合公差，优化了PINDA传感器支架的安装高度，在不影响传感器触发精度的前提下预留了充足的气流流通空间，改善挤出端散热效率，避免长时间打印时热量积聚导致的传感器精度漂移、耗材提前软化堵头等问题。安装边界完全匹配原有挤出机的装配尺寸，替换后不会与X轴运动导轨、打印平台、自动调平机构产生运动干涉，所有配合面公差控制在0.1mm以内，保证装配后各部件同轴度符合送丝要求，灯丝进入驱动齿轮的路径保持直线对齐，从根源上消除灯丝与内壁的摩擦阻力。实际使用中，该零件可适配PLA、PETG、TPU等多种常用3D打印耗材，送丝过程顺畅无卡顿，长时间连续打印不会出现送丝打滑、出料不均的问题，有效降低挤出端故障发生率，提升打印成品的成型质量与设备运行稳定性。
