适配树莓派的五百万像素摄像头模组结构

做嵌入式视觉项目的结构设计时，这类板载摄像头模组是绕不开的选型件，很多做小型智能检测设备、桌面级视觉识别装置、开源硬件开发项目的工程师，都接触过同规格的5MP成像组件。先从实际安装场景说，这类模组最常见的搭配对象是树莓派开发板，不管是做流水线的小型工件外观初检、桌面级AI识别实验装置，还是家用智能监控的改装组件、小型机器人的视觉导航前端，都能看到这类结构的身影，它不需要额外设计复杂的成像光路固定结构，出厂时已经把镜头、感光芯片、驱动电路全部整合在一块PCB基板上，结构工程师只需要预留对应的安装孔位和接线空间就能完成装配，能省掉大量光学组件调试的时间。

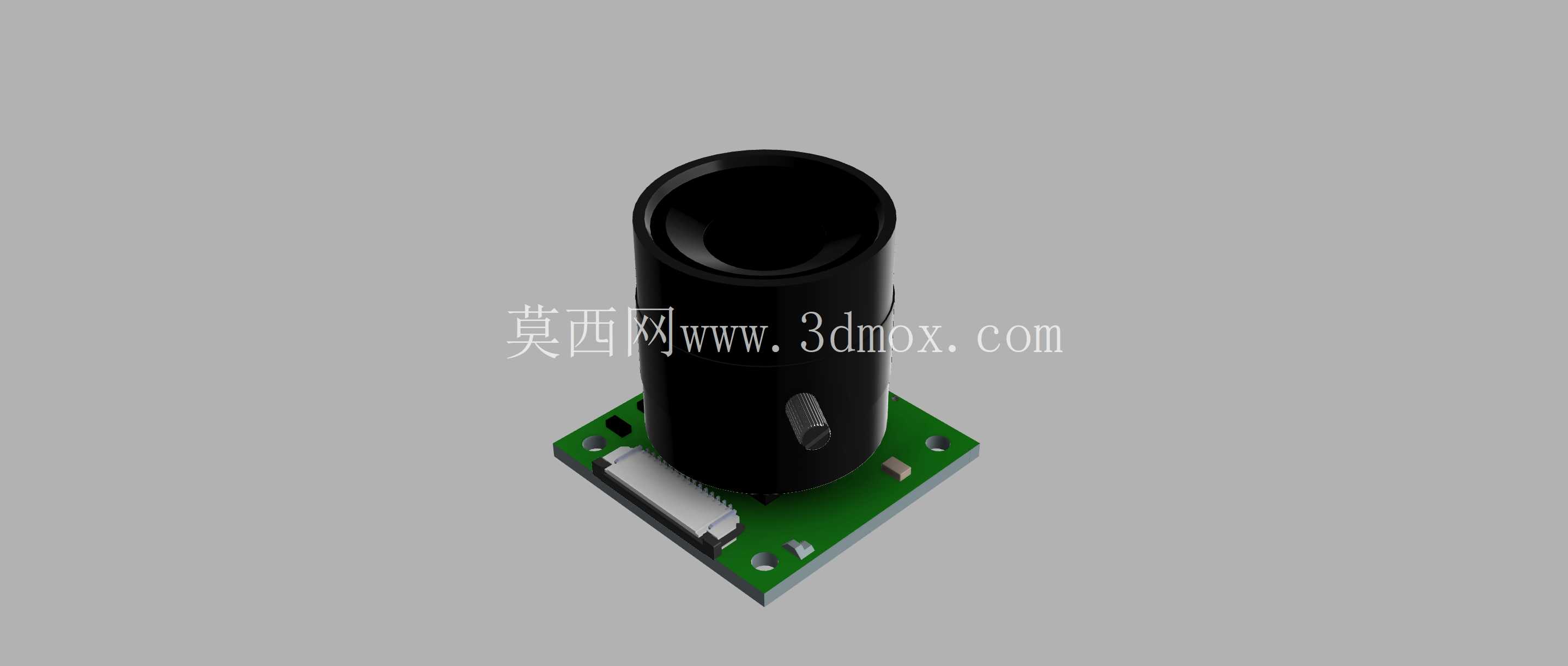

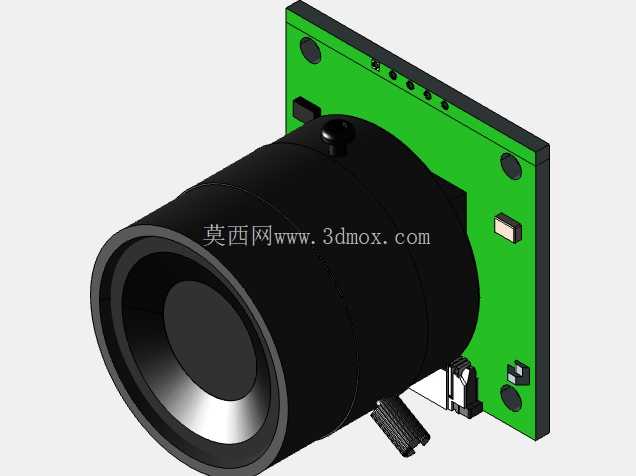

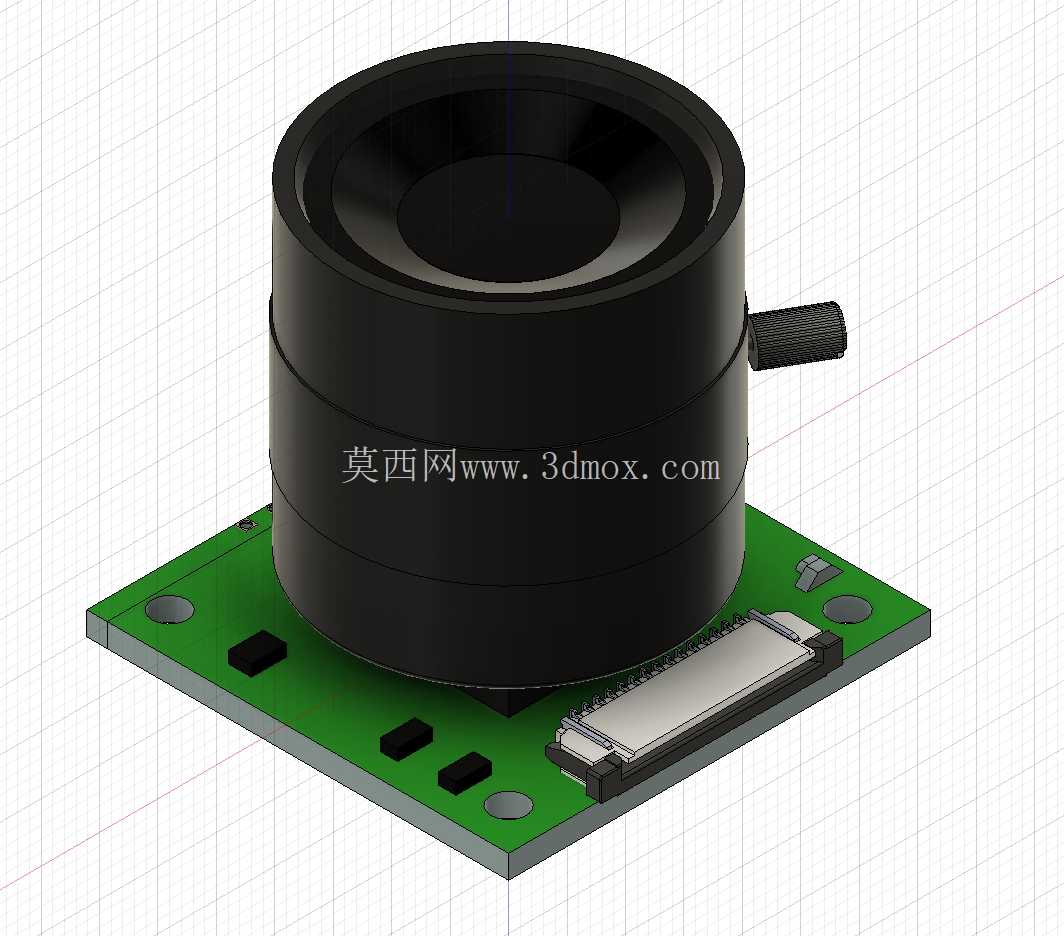

从功能特性上看，这个模组的成像端采用大口径定焦镜头，通光量足够覆盖常规室内光照下的成像需求，不需要额外搭配补光结构就能完成基础的图像采集，镜头和PCB板的连接采用同轴固定结构，镜头尾部直接贴合感光芯片的安装基准面，能保证光轴和芯片平面的垂直度，避免出现成像边缘虚焦的问题。PCB板上除了核心的感光芯片和镜头座，还预留了接线接口、被动元器件的贴装位置，板边的四个安装孔是按照通用嵌入式配件的孔距设计的，不管是用铜柱固定在开发板层叠结构里，还是用螺丝锁在设备外壳的内部安装柱上，都能找到对应的固定点位，不需要额外做转接板。

设计思路上，这个模组完全是面向快速集成的需求做的结构优化，首先把所有功能组件都压缩在极小的空间范围内，镜头部分突出于PCB板平面，安装时只需要在设备外壳上对应位置开一个和镜头外径匹配的通孔，就能让镜头伸出外壳完成取景，不需要额外设计镜头保护窗的固定结构；PCB板的厚度采用常规1.6mm的玻纤板规格，和市面上通用的接插件、固定铜柱的尺寸完全匹配，结构选型时不需要专门定制特殊规格的紧固件。接线端采用侧插的排线接口，排线走向平行于PCB板平面，不会额外增加模组的整体厚度，在空间紧凑的层叠式硬件安装结构里，这种出线方式能避免排线和上层板卡干涉，也不会因为排线弯折角度过大影响信号传输。

再说到安装边界的尺寸控制，镜头部分的外径是整个模组的最大外轮廓，设计设备内部安装腔的时候，只需要以镜头中心为基准，预留出比镜头外径大2mm的圆周空间，就能避免镜头和周边结构件剐蹭；PCB板的边缘到镜头中心的距离是固定的，做安装定位时可以直接以PCB板的两个直角边作为定位基准，不需要额外做定位治具就能快速完成装配。镜头的焦距是固定的，结构设计时不需要预留调焦的操作空间，出厂时已经把焦平面调整到适配常用拍摄距离的位置，常规0.3米到5米范围内的拍摄目标都能清晰成像，适合固定机位的视觉采集场景。

很多工程师在做小型设备的视觉部分设计时，容易忽略模组的安装公差，这个模组的镜头座和PCB板之间采用定位柱固定，同轴度公差控制在0.1mm以内，安装时只要保证PCB板的安装平面和设备外壳的前面板平行，就能保证镜头光轴和拍摄目标平面垂直，不会出现一侧清晰一侧模糊的成像问题。另外PCB板上的元器件布局都做了避让设计，所有高度超过1mm的元器件都布置在镜头的另一侧，靠近安装面的一侧只有低矮的贴片元件，安装时可以直接把PCB板贴装在设备的内部安装筋位上，不需要预留元器件的避让槽，进一步压缩设备的整体厚度。

在实际项目应用里，这类模组还经常被改装到小型巡检机器人、自动售货机的商品识别位、3D打印机的远程监控端这些场景，因为它的结构足够紧凑，不需要额外的驱动电路支撑，只要给对应引脚提供稳定的电源和数据传输通路就能工作，结构设计时不需要考虑额外的散热结构，模组正常工作时的温升极低，连续长时间工作也不会出现因为热变形导致的镜头偏移问题。镜头的外筒采用硬质工程塑料材质，表面做了哑光处理，不会在近距离补光时出现反光干扰成像的问题，镜头前端的镜片边缘做了倒角处理，安装时即使和外壳通孔有轻微剐蹭也不会刮伤镜片表面。
