华硕Z690主板冰河散热冷头结构设计

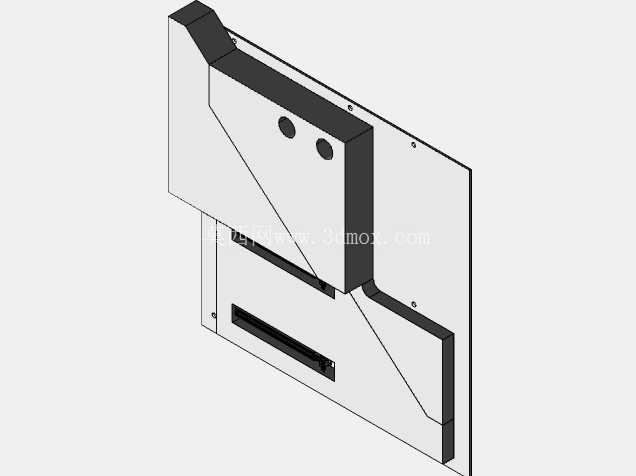

　　这款针对高端主板打造的水冷散热冷头，主要应用于桌面级高性能PC的CPU核心散热场景，适配对应型号主板的CPU安装区域，解决高负载超频状态下的核心积热问题，相比传统风冷方案，能够在有限的机箱内部空间内实现更高的热交换效率，同时避免风冷塔体遮挡内存插槽、PCIe设备安装位的问题。从结构设计来看，冷头主体采用分层式布局，底部为贴合CPU顶盖的纯铜接触基座，上方为冷却液流道腔体，外侧搭配金属固定背板，整体安装边界完全匹配对应主板的CPU扣具孔位，不会与周边的主板供电散热装甲、内存插槽、M.2散热片产生干涉。

　　设计过程中首先需要确认主板CPU区域的周边元件高度，冷头主体的突出部分做了斜切避让处理，对应主板上方的供电模块散热片位置做了轮廓收窄，避免安装时出现卡位问题，冷头侧面预留的两个圆形接口为冷却液进出水接头位，接头位置的高度经过测算，不会与机箱侧板、顶部冷排的管路走向产生冲突。冷头的固定结构采用背板穿钉式设计，安装时从主板背面放置固定背板，正面通过螺丝锁紧冷头主体，压力分布均匀，不会出现压偏CPU顶盖导致接触不良的问题，冷头底部的接触平面平面度控制在0.02mm以内，保证与CPU顶盖的充分贴合，减少热阻。

　　流道设计上采用微通道结构，冷却液进入腔体后能够均匀覆盖整个CPU核心区域，避免出现局部流量不足导致的热点问题，冷头的外壳部分采用亚克力与金属结合的设计，既保证结构强度，也能实现透光效果满足装机外观需求。实际装机使用时，这款冷头需要搭配对应规格的水冷管、冷排、水泵组成完整的水冷循环系统，能够支持CPU在满负载超频状态下的温度控制，相比同规格风冷，运行噪音更低，散热冗余量更大，适合长时间高负载运行的内容创作、高端游戏场景。

　　设计建模过程中需要严格核对主板的安装孔位坐标、周边元件的三维轮廓，所有避让结构的尺寸都需要预留0.5mm以上的安装间隙，避免加工公差导致安装失败，冷头的进出水接头采用标准G1/4螺纹规格，能够兼容市面上主流的水冷接头配件，用户可以根据自身机箱的管路走向选择不同朝向的接头，提升装机适配性。冷头的整体厚度控制在20mm以内，不会对主板上方的内存安装产生遮挡，即使是带高马甲的超频内存也能顺利安装，冷头侧面的走线槽位预留了温度传感器的安装位置，可以搭配监控模块实时监测冷头内部的冷却液温度，方便用户掌握散热系统的运行状态。从结构强度来看，冷头的腔体部分采用密封焊接工艺，能够承受1.5bar以上的内部压力，不会出现漏液风险，固定背板采用绝缘涂层处理，避免与主板背面的焊点接触造成短路问题，所有边角位置都做了倒角处理，安装时不会划伤主板PCB或者周边元件。
