IOGear二进四出USB2.0外设共享切换装置

在多主机办公、小型工作室设备复用的场景里，外设共享切换装置一直是解决接口资源紧张、减少外设重复采购的核心配件，这款二进四出的USB2.0共享切换设备，正是针对两台主机共用四套USB外设的需求开发的结构方案。从实际使用场景来看，这类设备常部署在双主机工位——比如很多结构工程师会同时配备内网工作机与外网资料机，以往需要给两台主机分别配备键盘、鼠标、U盘读写口、打印机接口，不仅桌面走线杂乱，反复插拔外设也会加速接口磨损，增加设备故障概率，通过这款切换装置，仅需一套外设就能在两台主机间快速切换使用，大幅精简桌面布线，降低外设采购成本。

从功能特性上看，该设备支持两路USB上行输入，对应连接两台主机设备，下行提供四个USB2.0标准接口，可同时连接键盘、鼠标、U盘、USB打印机、扫描仪等常见USB2.0外设，切换触发除了机身自带的实体按键外，还配套了外置线控切换按钮，用户可将线控按钮放置在桌面顺手位置，无需俯身操作机身按键就能完成主机切换，操作逻辑贴合日常工位使用习惯。设备的USB接口均采用标准Type-A接口规格，引脚定义完全遵循USB2.0传输协议，支持480Mbps的最高传输速率，完全满足常规外设的通讯带宽需求，不会出现键盘鼠标输入延迟、U盘读写速率不达标的问题。

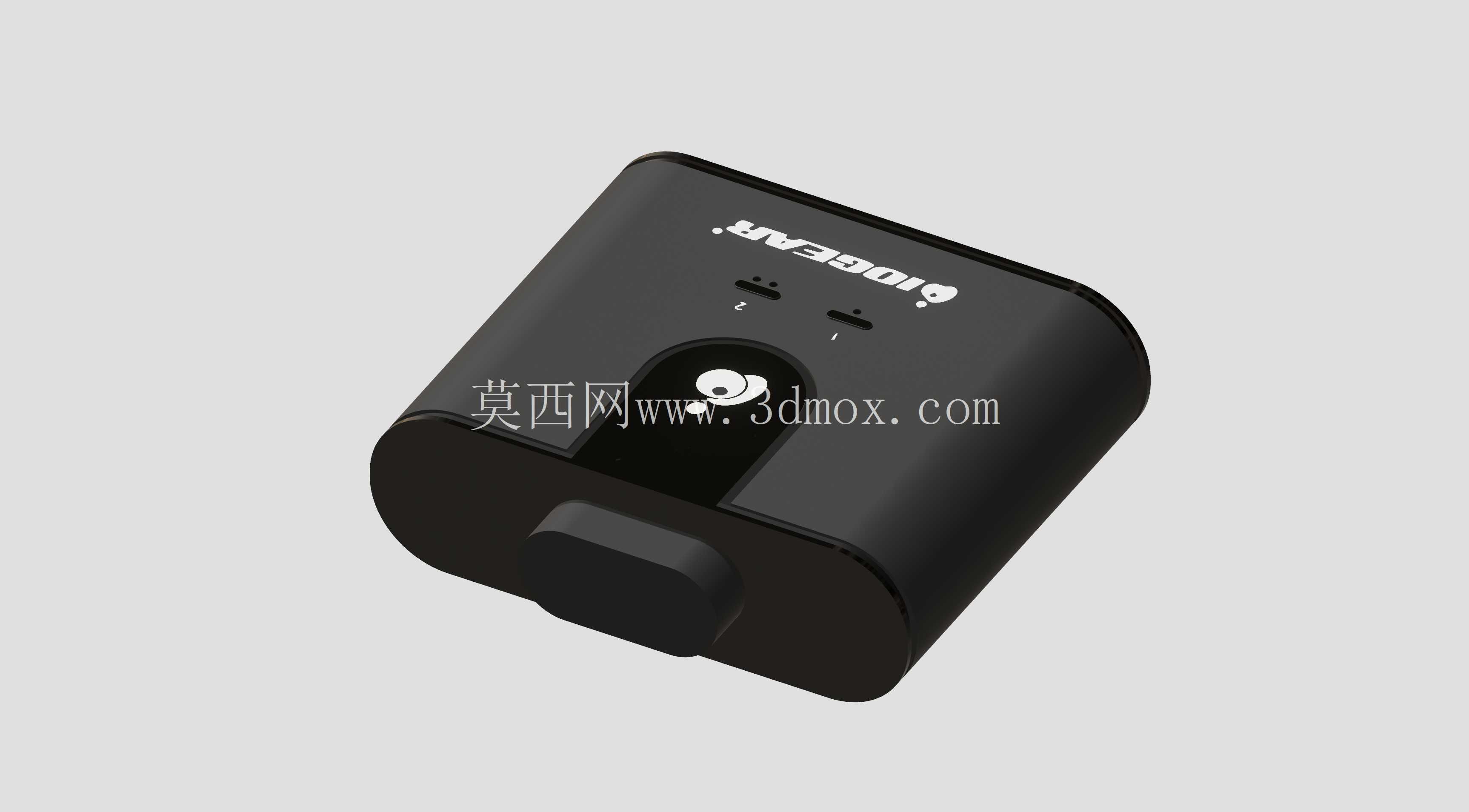

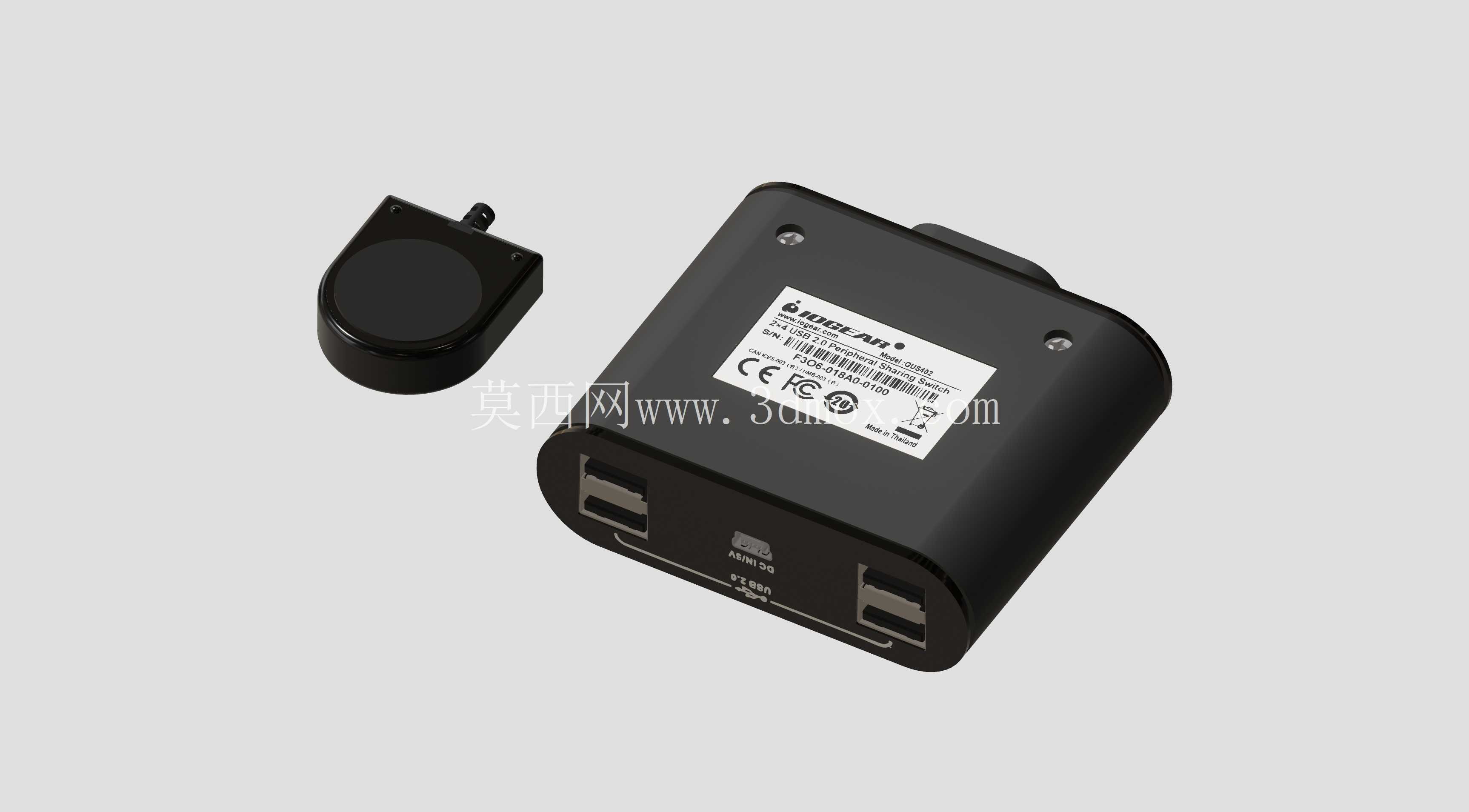

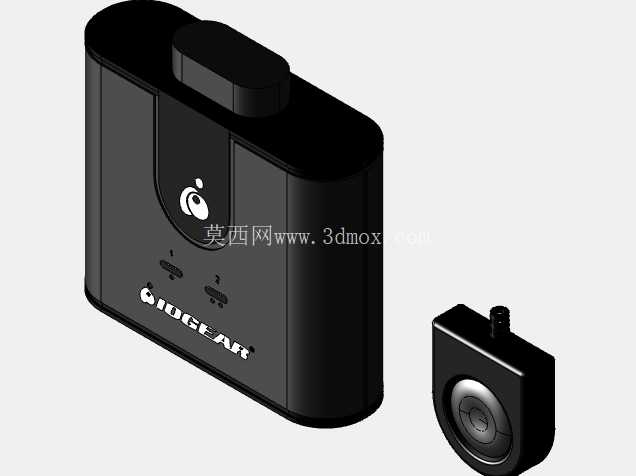

在结构设计思路上，这款设备的建模完全参照实物等比例还原，建模过程中采用毫米作为基础单位，通过卡尺测量实物关键尺寸、结合多角度实拍照片缩放校准，保证模型各部分尺寸与实物完全一致。机身主体采用圆角长方体造型，边缘做了大弧度R角处理，既避免尖锐边角磕碰划伤，也能提升产品的握持手感，机身外壳采用上下扣合的装配结构，分型面设置在机身侧面中线位置，装配缝隙控制在0.1mm以内，保证外壳拼合的紧密性。机身顶面设置了两个状态指示灯，分别对应两路上行主机的连接状态，切换到对应主机时指示灯点亮，用户可以直观判断当前外设连接的主机端，避免误操作。外置线控器采用小巧的圆形造型，背面带有3M背胶，可以粘贴在桌面边缘、显示器边框等位置，线控连接线长度预留了1.2m的冗余量，满足不同工位的布线距离需求。

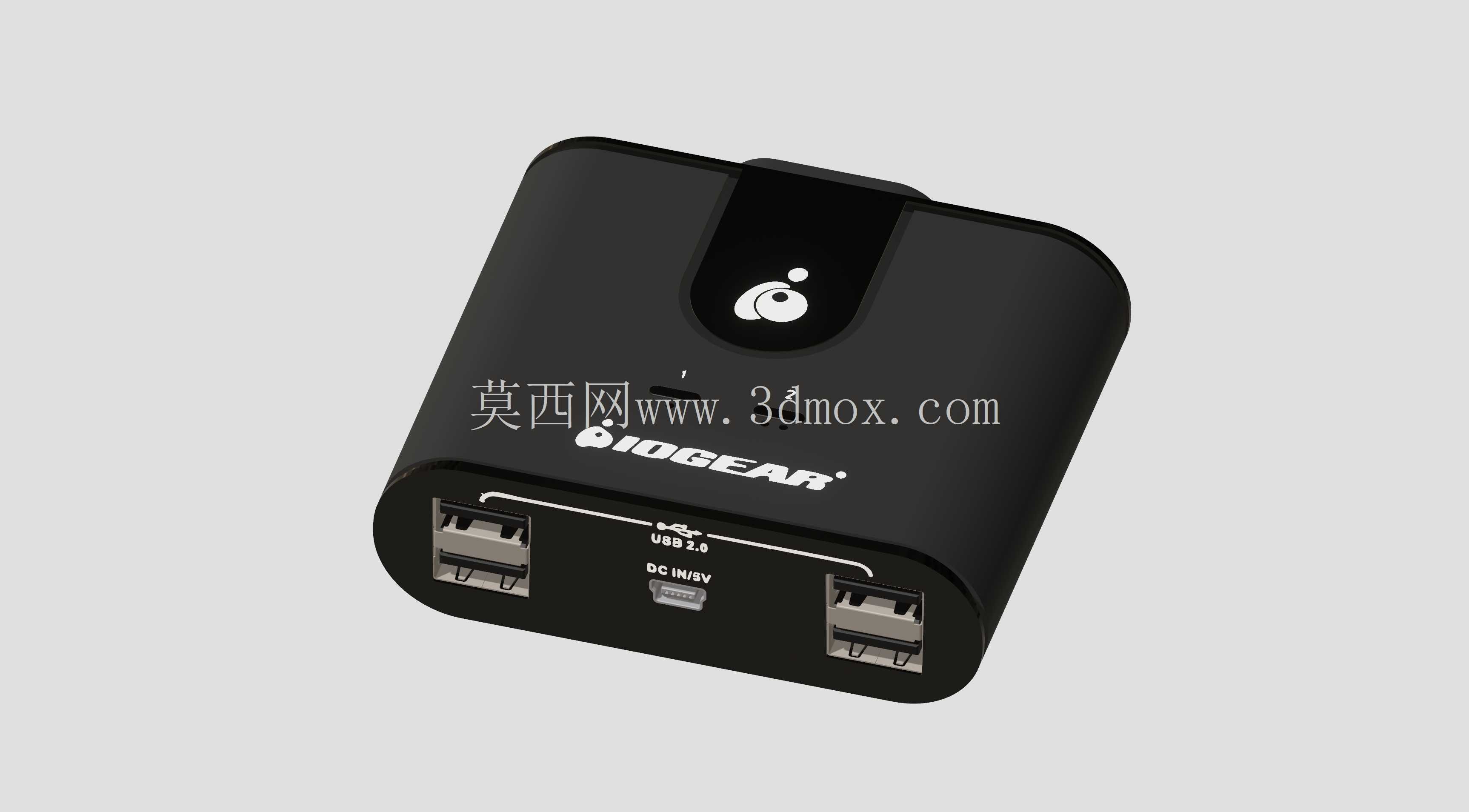

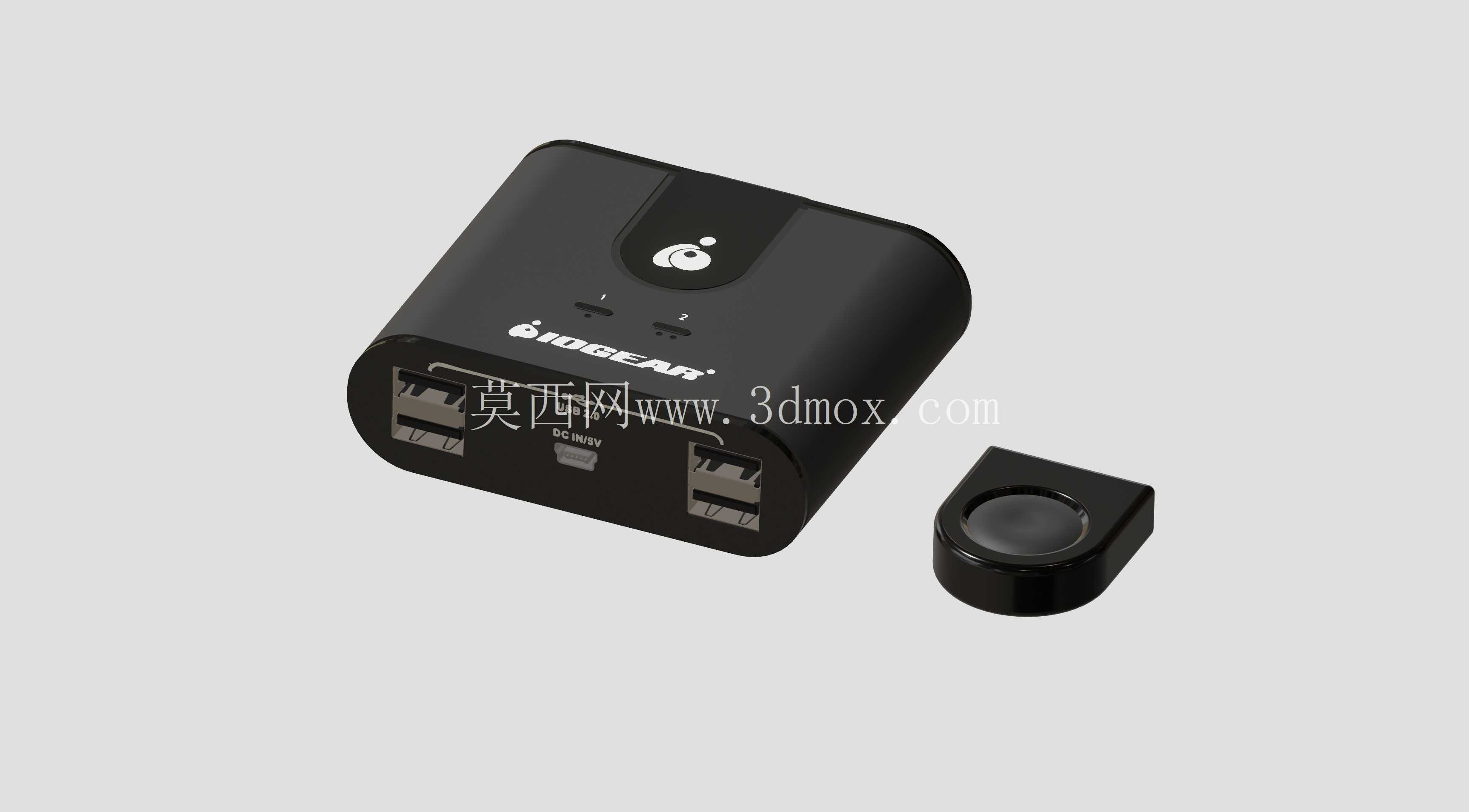

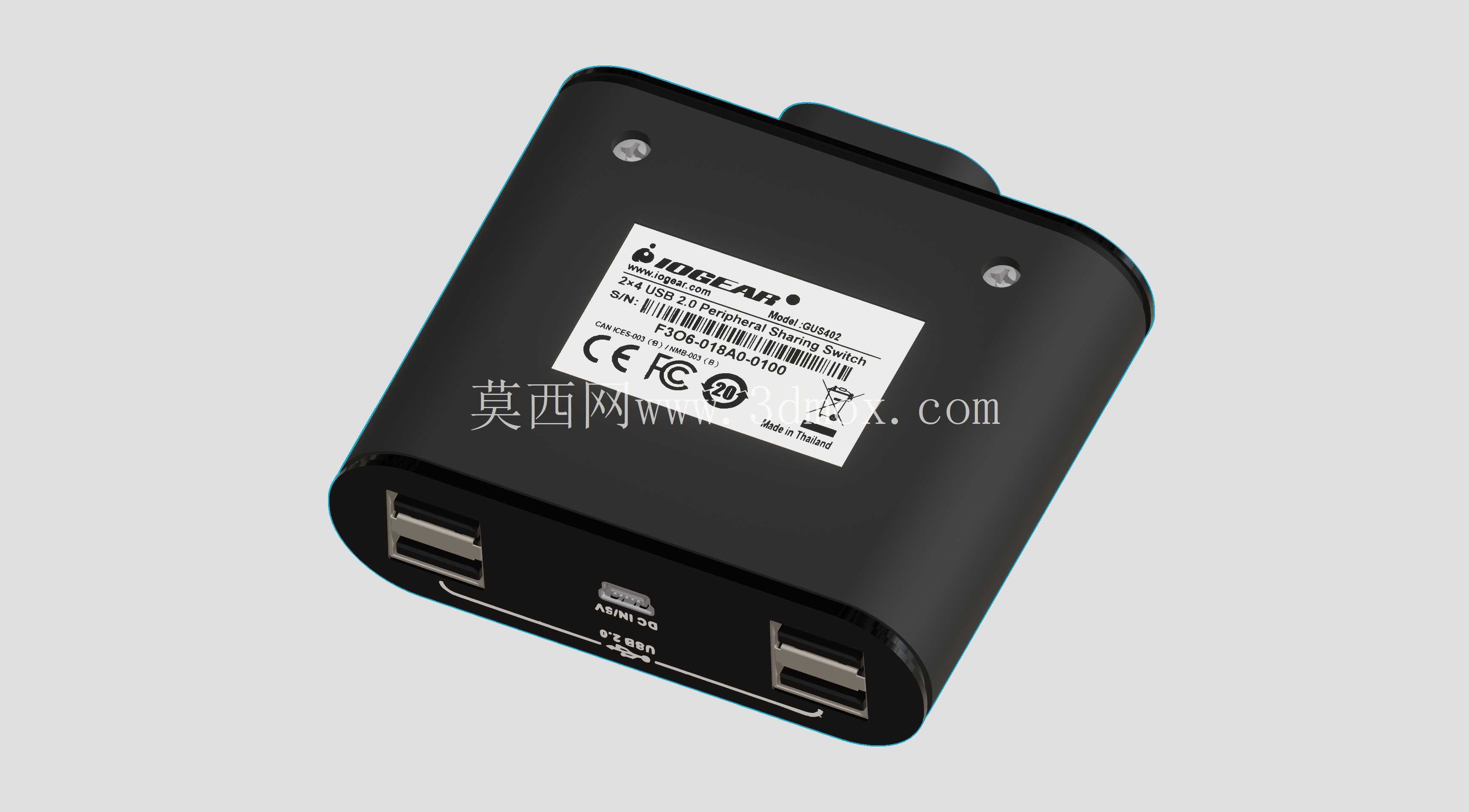

从外形尺寸与安装边界来看，机身主体长宽高尺寸控制在70mm*60mm*25mm范围内，整体体积小巧，既可以直接放置在桌面空闲区域，也可以通过背胶粘贴在显示器背面、桌板下方等隐藏位置，不会占用宝贵的桌面操作空间。四个下行USB接口集中布置在机身正面，接口之间的间距预留了10mm的空间，即使插入体积较大的USB无线网卡、U盘等设备，也不会出现相邻接口互相遮挡的情况，保证所有接口都能同时正常使用。上行接口与电源接口布置在机身背面，走线可以直接顺着桌面向后延伸，避免正面走线杂乱。线控器的直径为30mm，厚度为12mm，按键采用下沉式设计，按键行程为1.5mm，按压力度控制在1.2N左右，按压手感清晰，不会出现误触发或者按动无响应的问题。

在结构细节处理上，机身外壳的壁厚设置为2mm，采用ABS塑料材质，具备足够的结构强度，日常放置、挪动过程中不会出现外壳变形的问题，内部PCB板的安装柱高度设置为3mm，与外壳内壁预留0.5mm的间隙，避免外壳装配时挤压PCB板造成元器件虚焊。接口位置均做了0.2mm的倒角处理，插拔USB设备时不会出现卡滞、刮伤设备接口的问题，机身底部设置了四个圆形硅胶防滑垫，防滑垫厚度为1mm，放置在光滑桌面时不会轻易滑动，同时可以缓冲按键操作时的震动，避免设备移位。
