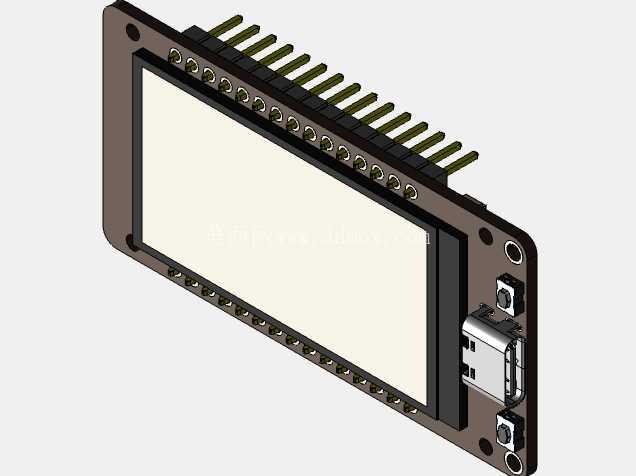

带ST7789显示屏的ESP32开发板结构设计

做嵌入式硬件配套结构设计时，最容易踩的坑就是忽略实际板载元件的真实高度差，很多人直接对着公版PCB的2D尺寸画外壳或者安装位，最后装的时候要么顶到屏幕排线，要么Type-C接口被结构件挡住插不上线，要么排针的伸出长度算错，接杜邦线的时候卡手。这次做的这个ESP32核心板结构，是对着实际采购的HW-565A版本实物逐点测绘的，从一开始就没参考网上流传的简化模型，毕竟做结构设计，实物的装配公差、元件的实际占位比理论尺寸重要得多。

先从实际应用场景说，这块板本身是带1.9寸TFT彩屏的ESP32 WROOM核心板，平时做小型物联网终端、桌面状态显示节点、便携式数据采集装置、小型人机交互下位机的时候用得特别多，很多人做项目的时候会把它直接嵌到设备面板上，或者装在小型手持设备的壳子里，这时候对安装边界的尺寸要求就很高——面板开孔要刚好卡住屏幕的显示区域，不能漏出PCB的黑边，也不能挡住屏幕的有效显示范围；背面的元件高度要算准，不能和壳体内的加强筋顶到；两侧排针的位置要留够插线空间，不能因为结构件的侧壁挡住排针座。

设计的时候首先确定的是屏幕的安装基准，这块板用的是ST7789驱动的1.9寸LCD，屏幕本身是通过排座焊接在PCB正面的，屏幕背面的金属屏蔽罩和PCB之间有大概0.8mm的间隙，画结构的时候不能直接把屏幕贴死在PCB面上，要把这个间隙留出来，不然模拟装配的时候会出现过盈，实际生产的时候就会把屏幕顶翘起来，甚至压裂玻璃。然后是PCB的外形轮廓，四个角的安装孔是2.2mm内径，孔中心到板边的距离是3mm，这个尺寸是实测的，很多网上的模型把安装孔画成2.5mm，实际用M2螺丝固定的时候会晃，用M2.5螺丝又穿不进去，这点在测绘的时候反复核对了三次，包括孔位的同轴度，因为批量安装的时候如果孔位偏0.2mm，上螺丝的时候就会把PCB别变形，导致屏幕显示出现水波纹。

再说到接口部分的尺寸边界，板载的Type-C接口是卧式沉板的吗？不对，实测是立式贴装的，接口顶面距离PCB板面的高度是3.4mm，接口的开口深度是6.2mm，所以如果做外壳的话，Type-C位置的开孔下沿要比PCB板面低0.5mm，不然插数据线的时候会被外壳边缘顶住，公头插不到位导致接触不良。接口旁边的两个轻触按键是3x3x2.5mm的贴片按键，按键顶面距离PCB的高度是2.5mm，做按键帽的时候要留0.3mm的活动间隙，不然按键会一直处于按下状态。两侧的排针是2.54mm间距的单排针，排针的焊盘在PCB背面，排针从PCB正面伸出的长度是8.5mm，从背面伸出的长度是3mm，这个尺寸很重要，如果是把板卡叠装的话，背面的排针伸出长度决定了两层板之间的最小间距，要是留小了，背面的排针会顶到下层板的元件。

设计思路上没有做多余的简化，把所有影响装配的结构特征都还原了：包括PCB边缘的工艺倒角，排针座的塑料凸台，屏幕FPC排线的弯折区域，甚至USB接口金属外壳的弹片卡扣位置都做了还原，不是那种只画个方块占位的简化模型。因为很多工程师做结构验证的时候，需要检查运动部件会不会和板卡干涉，要是模型把排针的金属针脚简化成方块，那实际装配的时候针脚歪一点就可能和旁边的结构短路，或者插线的时候手指碰到针脚有安全隐患。

安装边界这块，整个板卡的外形尺寸是长71mm，宽27mm，板厚1.6mm，加上正面屏幕的总厚度是9.2mm，加上背面排针焊脚的总厚度是12.5mm，也就是说如果把这块板嵌装在面板上，面板后面至少要留13mm的净空高度，才能保证所有元件都不被挤压。屏幕的有效显示区域是35mm宽，18mm高，屏幕中心和PCB的中心在长度方向上偏移了2mm，这点很多人容易忽略，要是开孔的时候按PCB中心对正，最后屏幕显示的内容就会在面板上偏位，看起来很不规整。

实际做项目选型的时候，这块板的优势是把屏幕和核心板集成在一起，不用自己额外接显示屏排线，减少了接线故障点，但是对应的结构设计要求就更高，不能拿普通ESP32开发板的结构来套。比如普通的ESP32 DevKitC板是没有屏幕的，正面最高的元件是USB接口，高度才5mm左右，而这块板因为带了屏幕，正面最高处是屏幕的玻璃表面，比USB接口高了近6mm，要是按普通开发板的尺寸做外壳，屏幕直接就顶到外壳内壁了。还有屏幕两侧的固定金属压片，是卡在PCB的缺口里的，那个缺口的位置也做了还原，要是做屏幕保护罩的话，压片的位置不能被挡住，不然维修的时候拆不下来屏幕。

另外在测绘的时候特意注意了元件的公差累积，比如排针的间距是标准2.54mm，但是因为焊接公差，实际排针的直线度可能有0.1mm左右的偏差，所以设计配套的接插件或者安装槽的时候，槽宽要留0.2mm的余量，不能卡得太死。还有PCB的板边，批量生产的时候V-CUT切割的板边会有0.15mm左右的毛刺，所以安装槽的内尺寸要比PCB的实际外形大0.3mm，不然插装的时候会卡滞。

很多刚入行的工程师做这类电子板卡的结构设计时，总觉得只要把外形画对就行，忽略了各个元件的实际高度和安装间隙，最后打样出来的结构件装不上，反复改模浪费时间和成本。这个模型在测绘的时候就把所有可能影响装配的尺寸都做了实测，包括每个元件的相对位置，高度差，安装孔的大小和位置，接口的伸出长度，甚至按键的按压力度对应的行程空间都考虑到了，不管是用来做设备外壳设计，还是做整机的装配干涉检查，或者是做教学演示的装配模型，都能直接用，不用再反复核对实物尺寸调整。
