WemosC3Mini迷你开发板结构设计

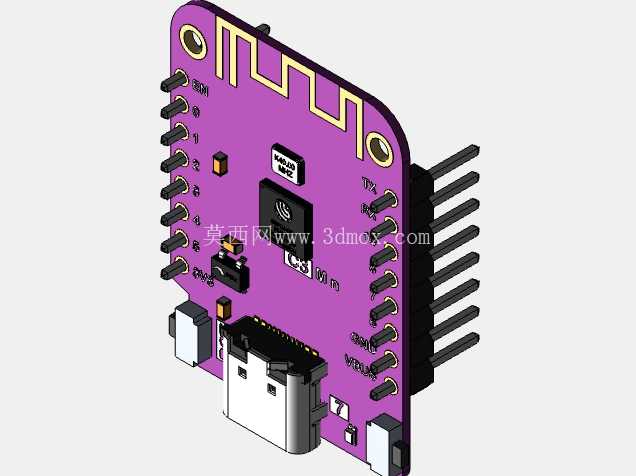

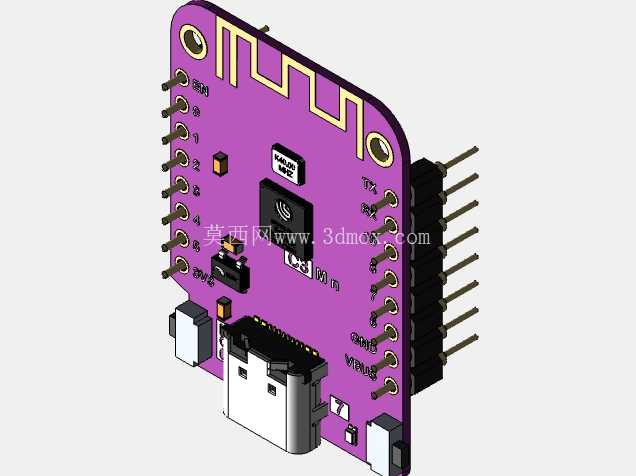

这款迷你主控板的结构设计，首先围绕嵌入式原型开发的紧凑安装需求展开，板体采用圆角矩形切边设计，两个对角预留的金属化安装孔，可直接配合M2规格螺丝固定在3D打印外壳、小型设备内壁或者面包板扩展支架上，安装孔位的边缘做了露铜处理，既可以实现螺丝固定后的接地导通，也能避免安装时螺丝刮伤阻焊层造成线路短路。板载排针采用双侧立式排布，一侧引出全部IO口、电源与下载引脚，排针间距严格遵循2.54mm标准排距，可直接兼容市面上绝大多数面包板、洞洞板以及现成的扩展模块，不需要额外做转接处理，另一侧预留的半孔焊盘则支持贴片焊接方式，适合直接集成到量产的小型智能硬件内部，减少接插件带来的体积占用。

从功能布局来看，板载的Type-C接口放置在板体短边侧，接口边缘做了补强焊盘设计，能够承受日常插拔带来的侧向应力，避免多次插拔后接口脱落，接口旁集成的电源管理芯片、自恢复保险丝与滤波电容，形成独立的电源输入回路，可直接通过5V USB供电，也支持外接3.3V锂电池输入，电源回路的铺铜做了加宽处理，大电流走线时不会出现明显压降。板载的ESP32-C3主控芯片放置在板体中心区域，周围预留了足够的铺铜散热区域，芯片旁的WiFi天线采用板载PCB倒F天线设计，天线区域做了净空处理，没有铺铜也没有放置其他元器件，能够保证2.4G频段的信号传输效率，避免金属外壳或者周边元器件对信号造成遮挡衰减。复位按键与下载按键放置在板体侧边，按键高度刚好与板体边缘齐平，既方便按压操作，也不会因为突出过多在安装时被误触。

实际应用场景中，这款主控板可直接用于小型物联网节点的原型验证，比如温湿度采集节点、智能开关控制板、小型可穿戴设备主控、桌面小摆件的控制核心，因为整体板体尺寸控制在极小范围内，甚至可以直接嵌入到常规USB大小的外壳内部，做成随身的智能硬件设备。设计时充分考虑了不同安装场景的兼容性，排针既可以选择焊接直插排针用于面包板调试，也可以焊接卧式排针降低整体安装高度，适合对垂直空间有严格要求的薄型设备内部集成。板体边缘的邮票孔设计，支持直接将核心板贴片焊接到底板上，在小批量量产时可以减少组装工序，降低整体硬件成本。

结构细节上，所有元器件的布局都遵循了回流焊工艺要求，元器件之间的间距满足SMT贴装的最小安全距离，不会出现贴装时元器件干涉的问题，板体厚度采用常规1.6mm FR4板材，阻焊层选用辨识度高的紫色阻焊，丝印标注清晰对应每个引脚的功能定义，调试时不需要反复查阅引脚定义手册，能够提升硬件调试的效率。板载的LED指示灯放置在板体边缘位置，通电或者程序运行时可以直观观察运行状态，指示灯的限流电阻取值经过核算，既保证亮度足够，也不会因为电流过大造成额外的功耗浪费。
