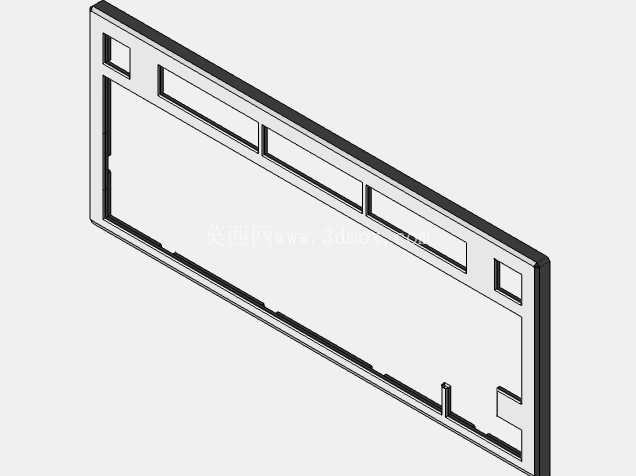

紧凑型75配列键盘金属安装框架结构

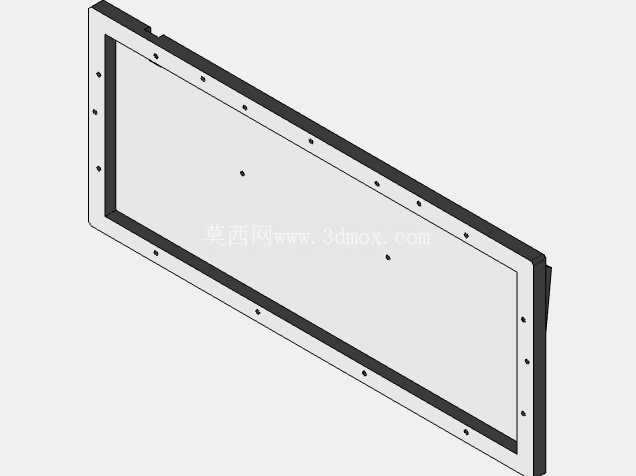

　　这套结构件面向紧凑型外设的装机需求设计，核心适配75%配列键盘的组装场景，相比全尺寸键盘框架，在保留F功能区、方向键与核心主键区的前提下，大幅压缩了横向占用空间，能够适配桌面空间有限的办公、电竞装机场景，也能满足客制化键盘玩家对紧凑布局的改装需求。从结构设计逻辑来看，框架采用一体化压铸成型的边框结构，边框内侧预留了连续的定位槽位，可直接卡装键盘定位板、PCB主板与底部缓冲层，省去了额外拼接连接件的装配步骤，同时边框周圈均匀分布的沉头安装孔，可实现从背部直接锁付固定，避免正面外露螺丝影响外观完整性，孔位间距经过公差校核，能适配市面上主流的75配列PCB通用安装孔距，减少装机时的孔位对位偏差问题。

　　在安装边界的考量上，框架的外轮廓尺寸严格匹配75配列的按键排布边界，边框宽度控制在刚好容纳安装孔与侧边加强筋的范围，不会额外占用桌面放置空间，背部预留的走线槽位可适配键线分离、有线直连两种出线方式，出线口位置做了圆角过渡处理，避免长期使用过程中磨损线材外皮。框架的侧边做了微小的拔模斜度，既满足压铸生产的脱模要求，也能让组装完成后的键盘侧边形成自然的收边弧度，提升握持移动时的手感，边框内侧的加强筋沿着按键排布的间隙分布，在不增加整体壁厚的前提下提升了框架的抗扭刚度，避免日常使用中按压边角时出现框架形变导致的卡键问题。

　　从实际使用场景出发，这套框架的结构强度能够满足日常办公高频敲击的负载要求，边框的安装平面平面度控制在合理公差范围内，可保证定位板安装后不会出现翘曲，确保每个按键的触发行程一致，不会出现局部按键卡滞、触发异常的问题。框架的边缘位置预留了定位板的支撑凸台，凸台高度经过测算，可匹配常规厚度的硅胶夹心垫、底棉的安装空间，方便用户根据自身的手感需求调整缓冲层配置，不需要额外对框架进行打磨修改。

　　在设计过程中，针对压铸工艺的特性做了多处工艺优化，所有转角位置都做了适配压铸生产的圆角处理，避免尖角位置出现充型不满、应力集中的问题，壁厚保持均匀过渡，避免压铸过程中出现缩孔、变形等缺陷，安装孔的位置都做了局部加厚处理，保证多次拆装螺丝后不会出现滑牙、孔位开裂的问题。这套结构没有做多余的装饰性设计，所有结构特征都服务于装配精度与使用可靠性，既可以作为量产紧凑型键盘的基础框架使用，也能为客制化键盘的改装提供可靠的结构支撑，用户可以在这个框架基础上更换不同材质的定位板、调整缓冲层配置，实现不同的敲击手感反馈，同时框架的标准化安装孔位也能兼容主流的卫星轴安装位置，不需要额外修改就能适配大键位的装配需求。
