11英寸AMOLED面板壁挂安装固定支架

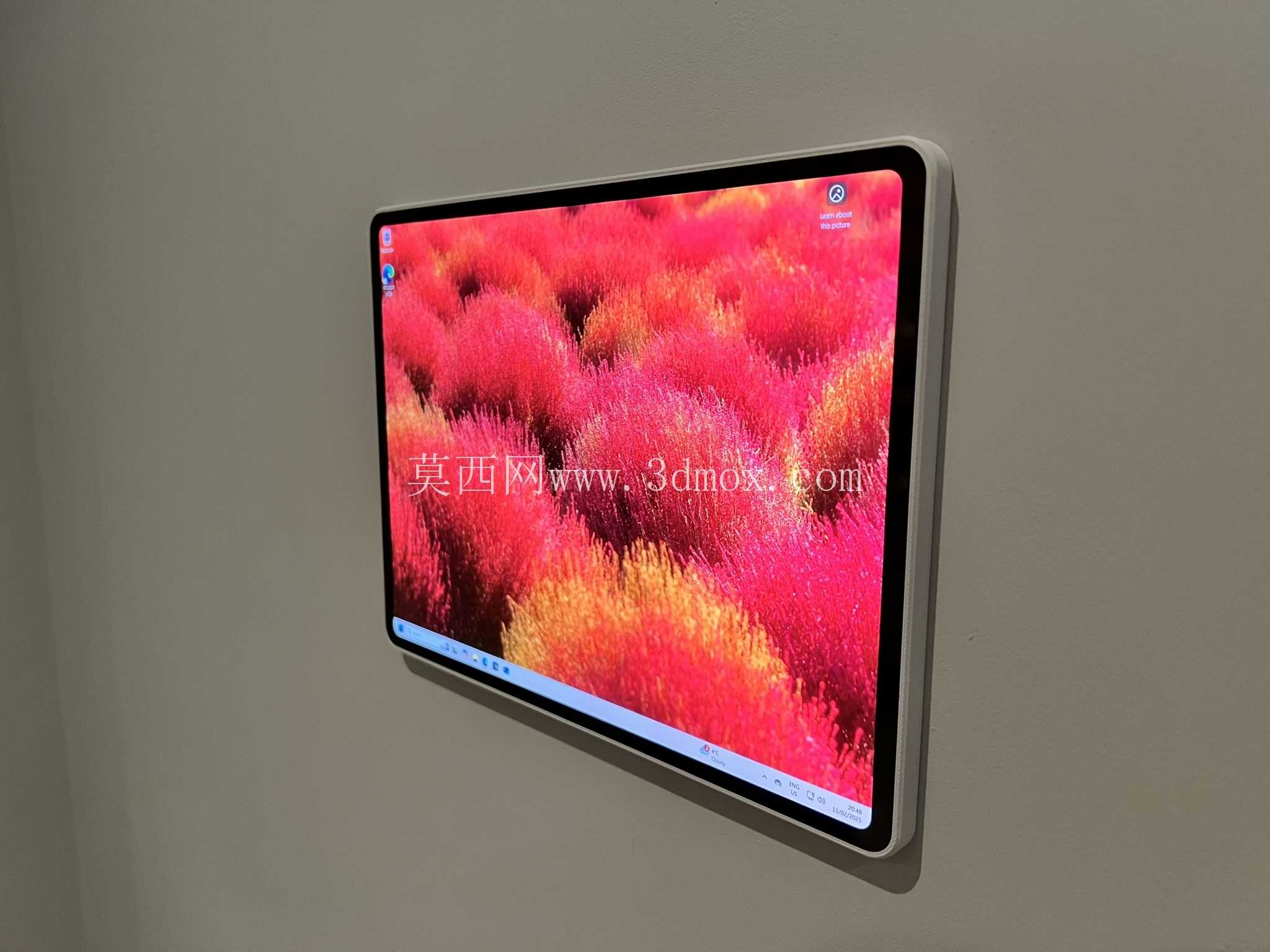

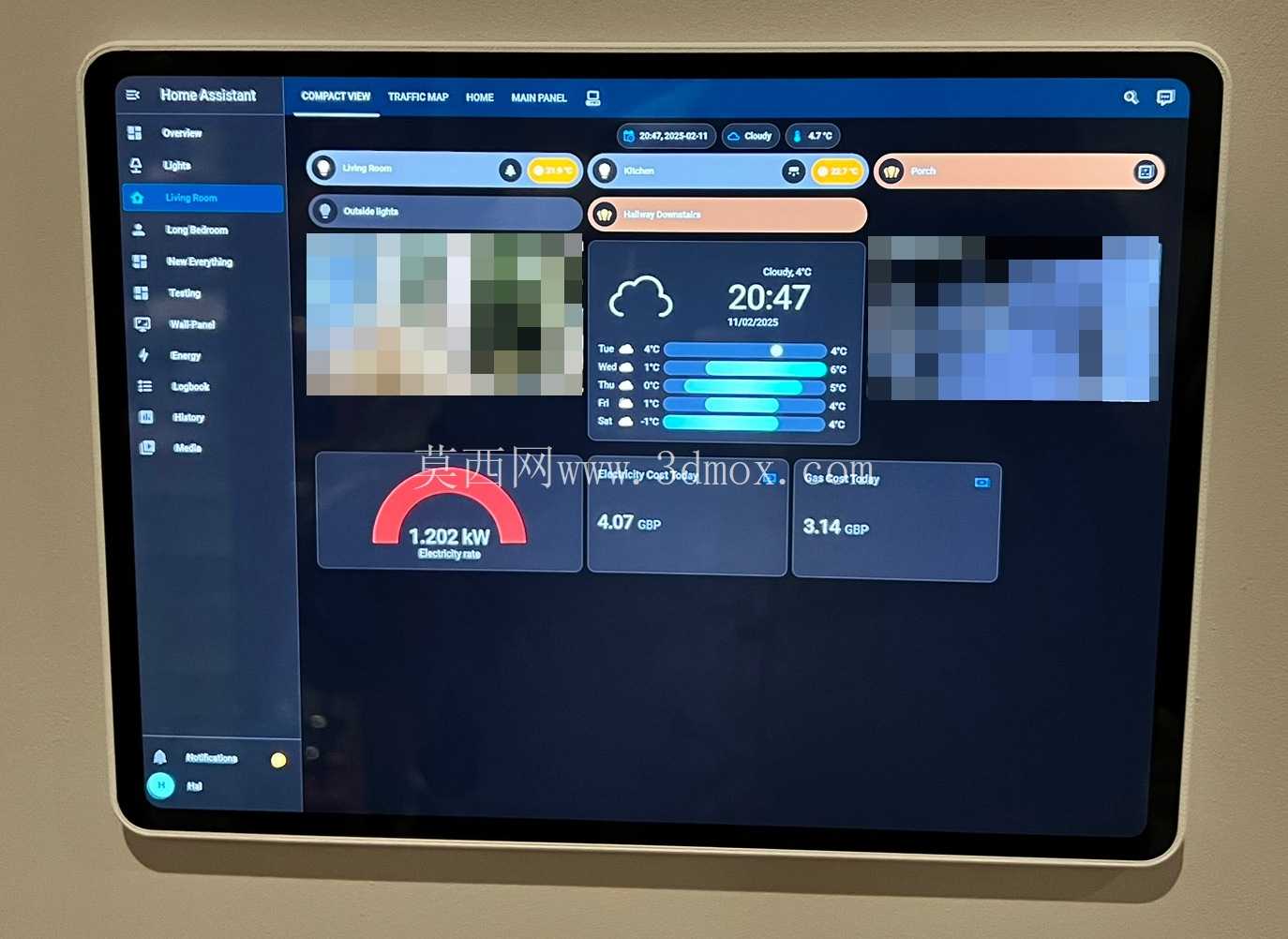

这款壁挂支架的核心应用场景覆盖智能家居中控、小型工位信息展示、嵌入式设备交互终端等多个领域，适配11英寸规格的开放式AMOLED显示面板，解决了裸屏无固定结构、无法直接壁挂安装的实际工程问题。从实际使用需求出发，日常在家庭助理终端搭建场景中，很多用户会选用高分辨率开放式AMOLED屏做交互界面，但这类屏体本身仅带驱动板，没有配套的安装固定结构，直接粘贴墙面不仅平整度差，后期维护拆取也极易损伤屏体，这款支架就是针对这类痛点做的结构设计。

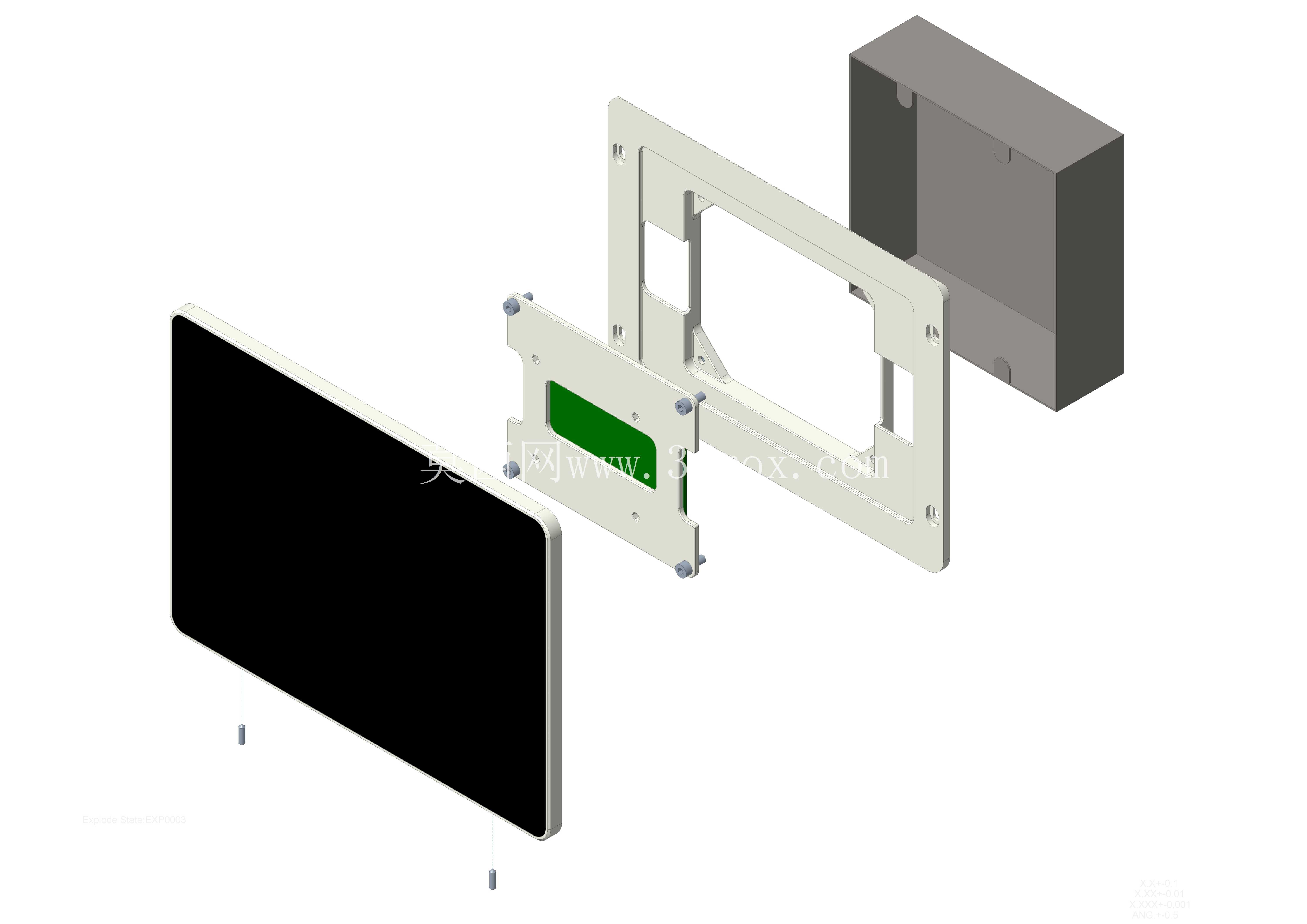

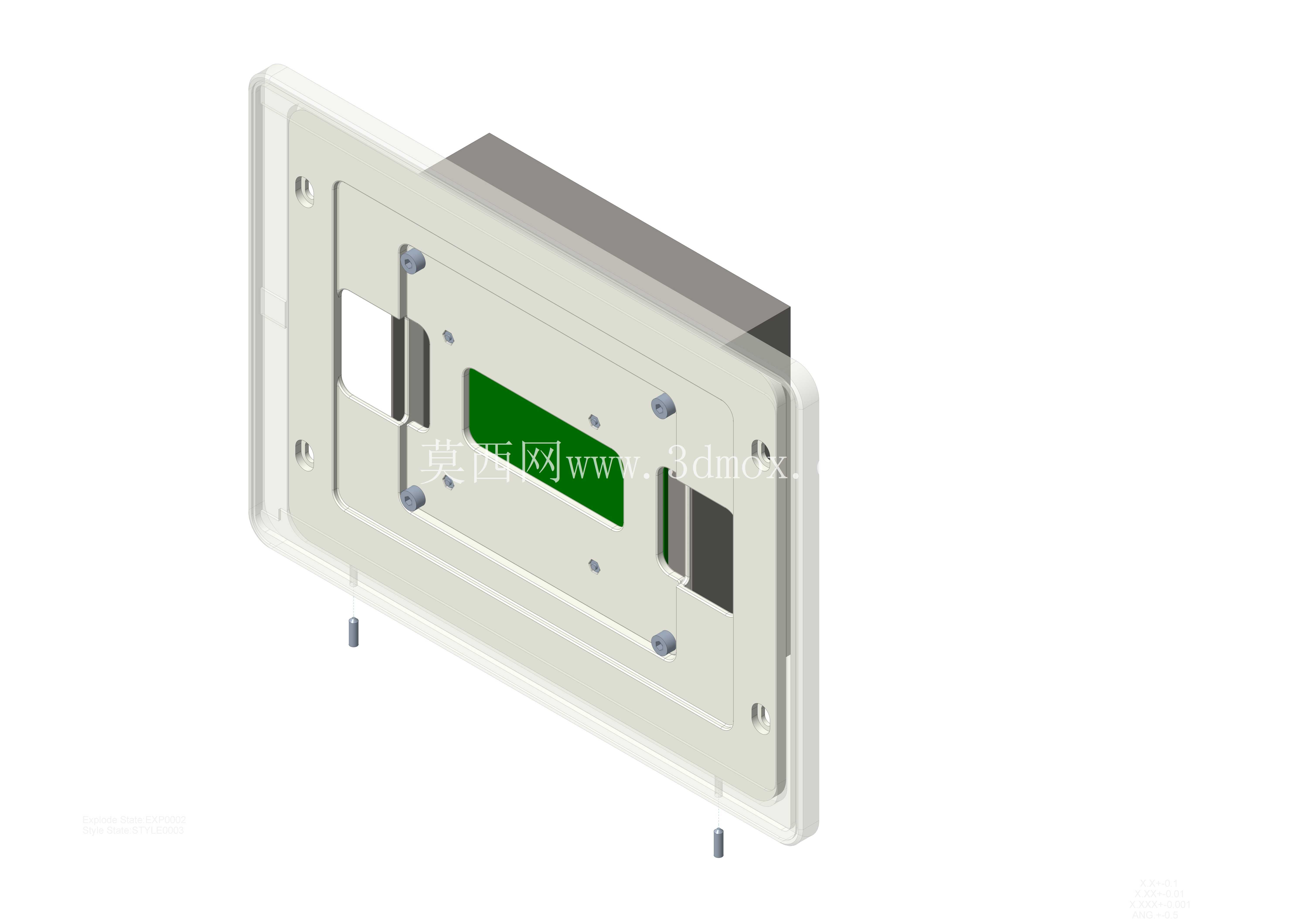

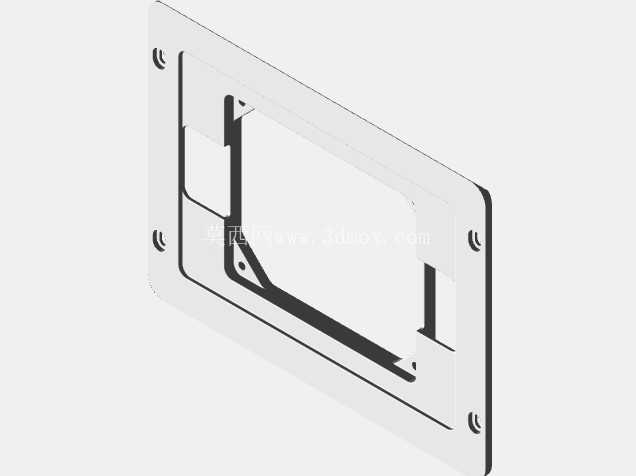

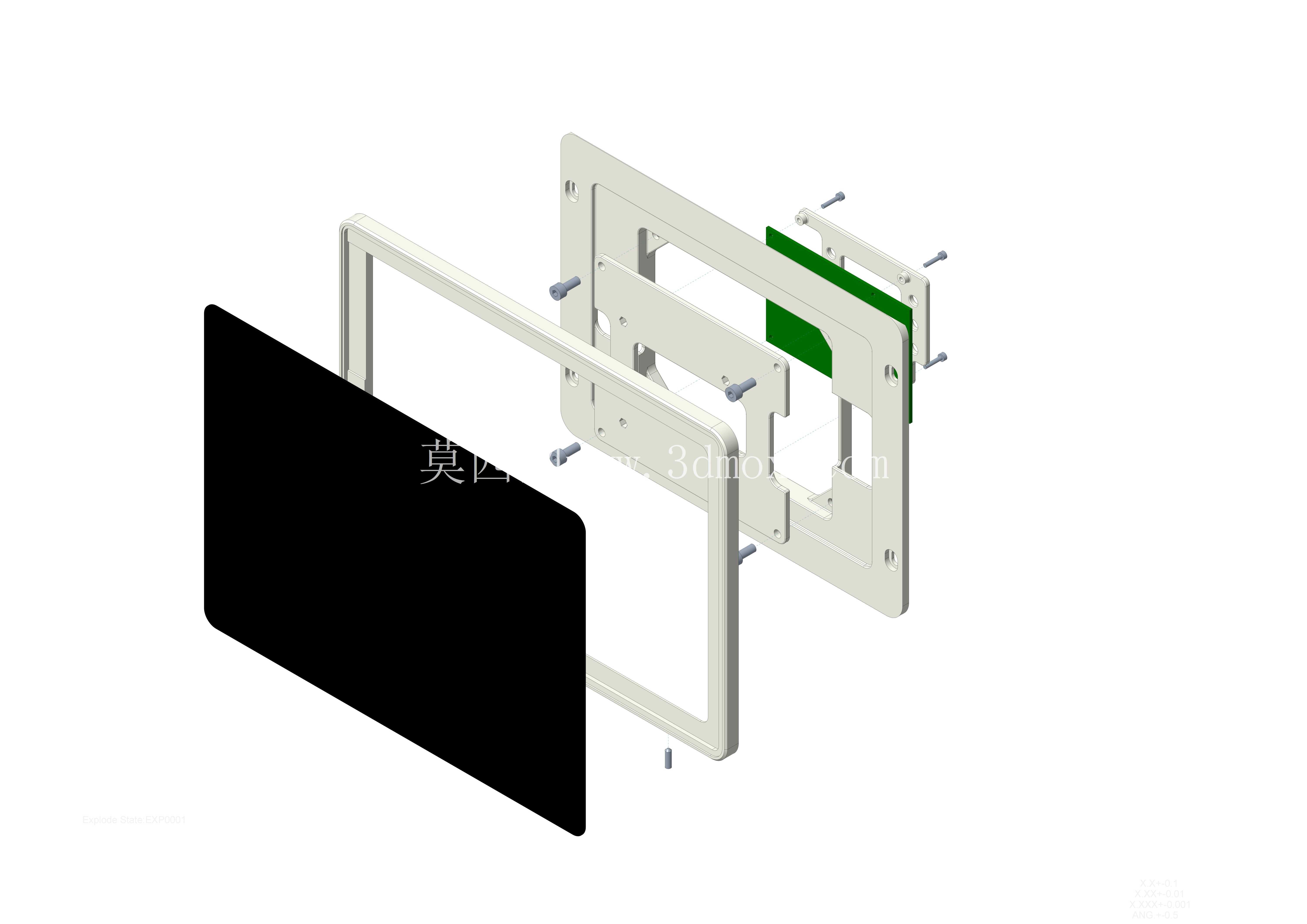

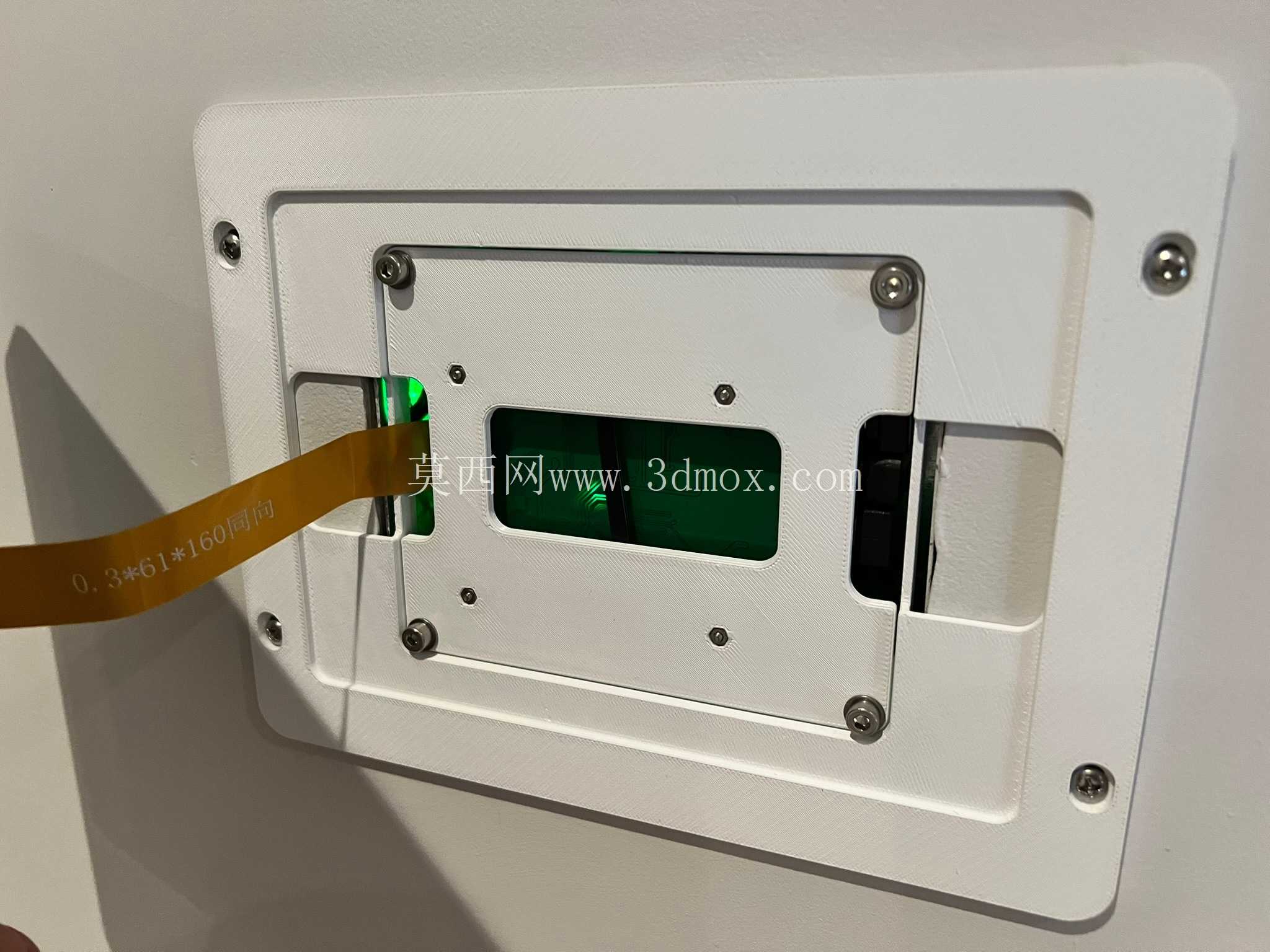

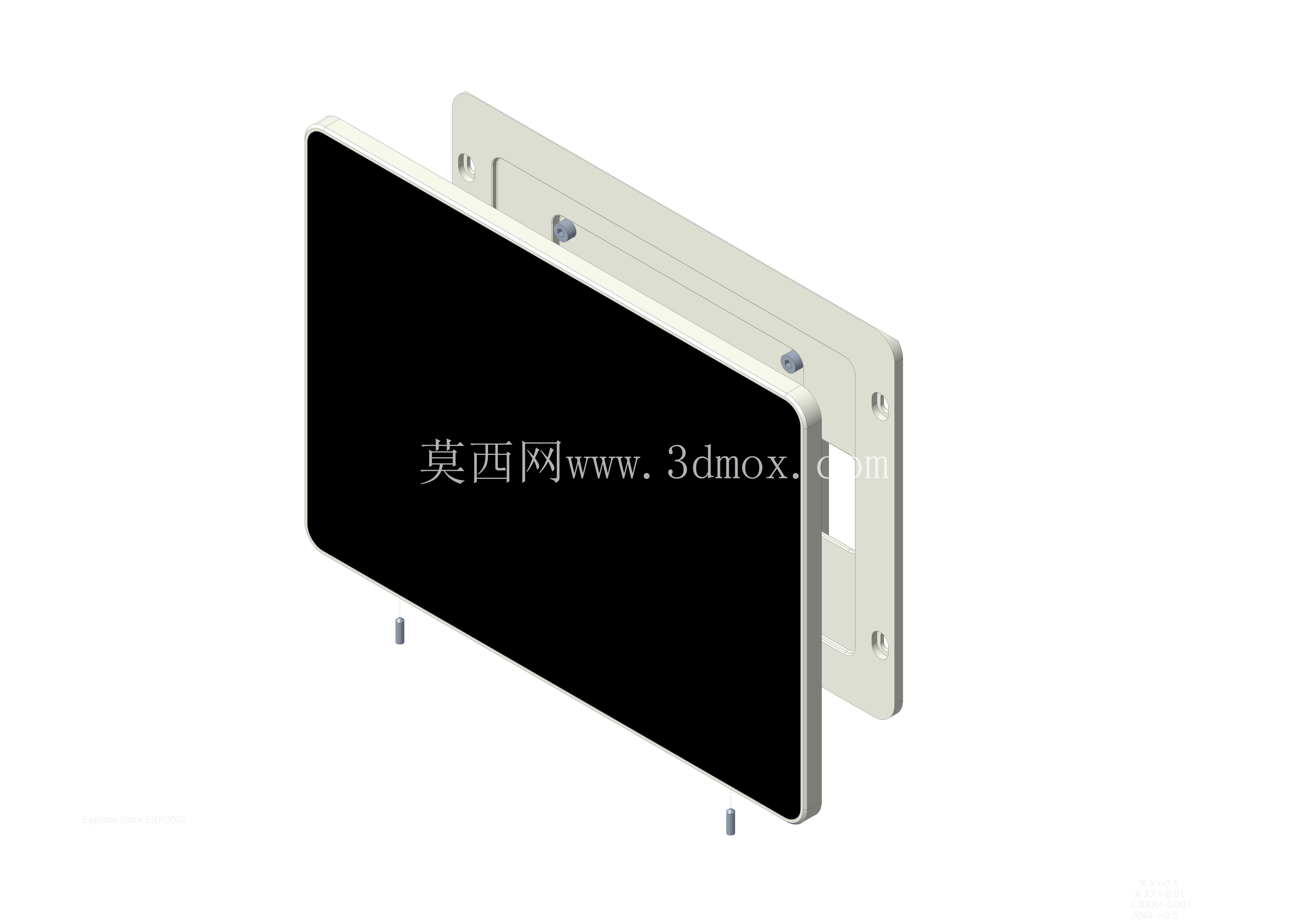

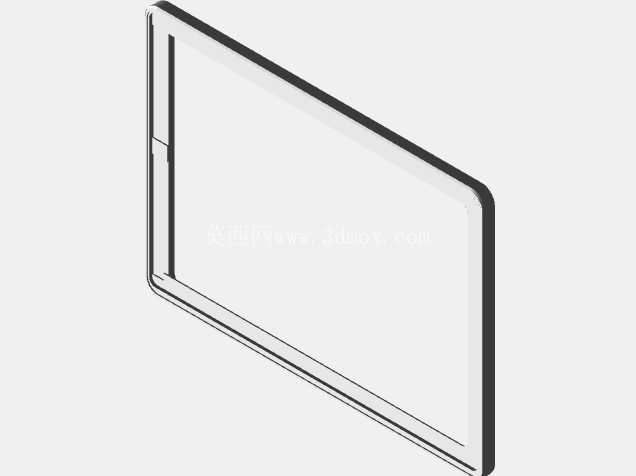

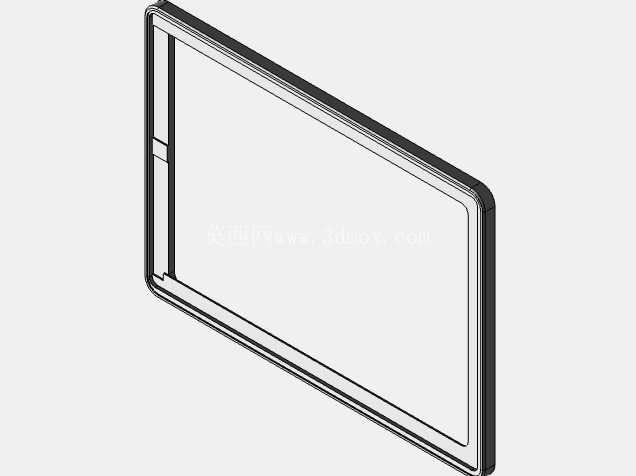

从功能特性来看，支架整体分为屏体承载框和墙面固定座两个部分，承载框做了与屏体尺寸匹配的内凹限位结构，屏体装入后，框体唇边刚好压住屏体边缘的非显示区域，不会遮挡有效显示范围，唇边与屏体接触的位置预留了0.5mm的胶带粘贴槽，刚好适配常用的3M VHB泡棉胶带厚度，粘贴后屏体与框体之间不会出现溢胶、松动的问题，也避免了硬接触导致的屏体边角崩裂风险。墙面固定座采用隐藏式挂装结构，固定座先通过膨胀螺丝固定在墙面，承载框连带屏体可以直接卡入固定座的卡槽内，安装后从正面看不到任何固定件，整体外观整洁，同时卡槽预留了1.2mm的调节间隙，安装时可以微调屏体的水平度，降低墙面打孔偏差带来的安装难度。

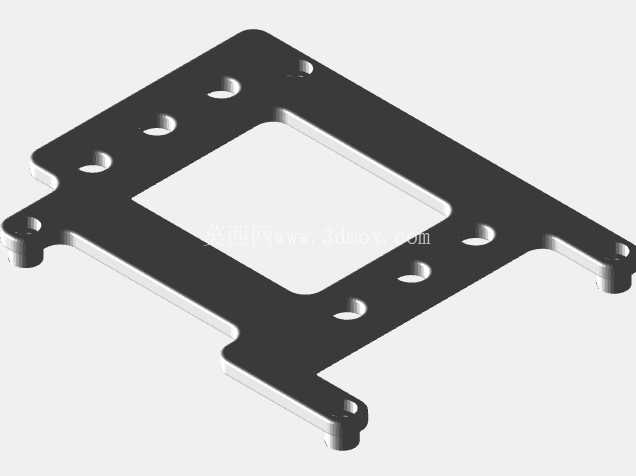

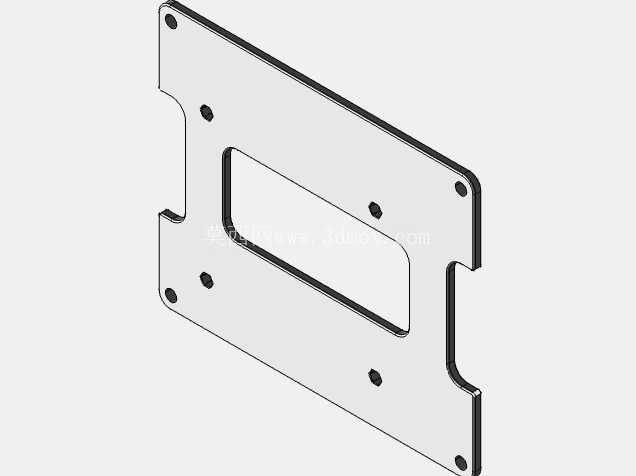

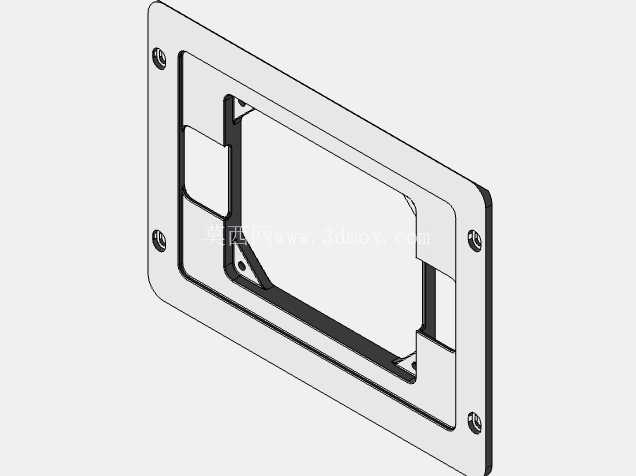

设计过程中优先考虑了屏体的安装边界，承载框的内轮廓尺寸严格匹配1728x2368分辨率的11英寸AMOLED屏的外轮廓公差，单边预留0.2mm的装配间隙，既不会因为间隙过大导致屏体晃动，也不会因为间隙过小造成装配时挤压屏体。框体的壁厚做了差异化设计，与屏体接触的唇边位置壁厚控制在1.2mm，保证足够的压合强度同时不会超出屏体的黑边宽度，背面与固定座连接的位置壁厚加厚到2.5mm，避免挂装后长期受力出现变形。固定座的安装孔位做了长圆孔设计，孔距兼容常规的86型底盒安装间距，既可以直接在墙面打孔安装，也可以适配原有墙面的底盒位置，不需要额外重新打孔，减少安装时对墙面的破坏。

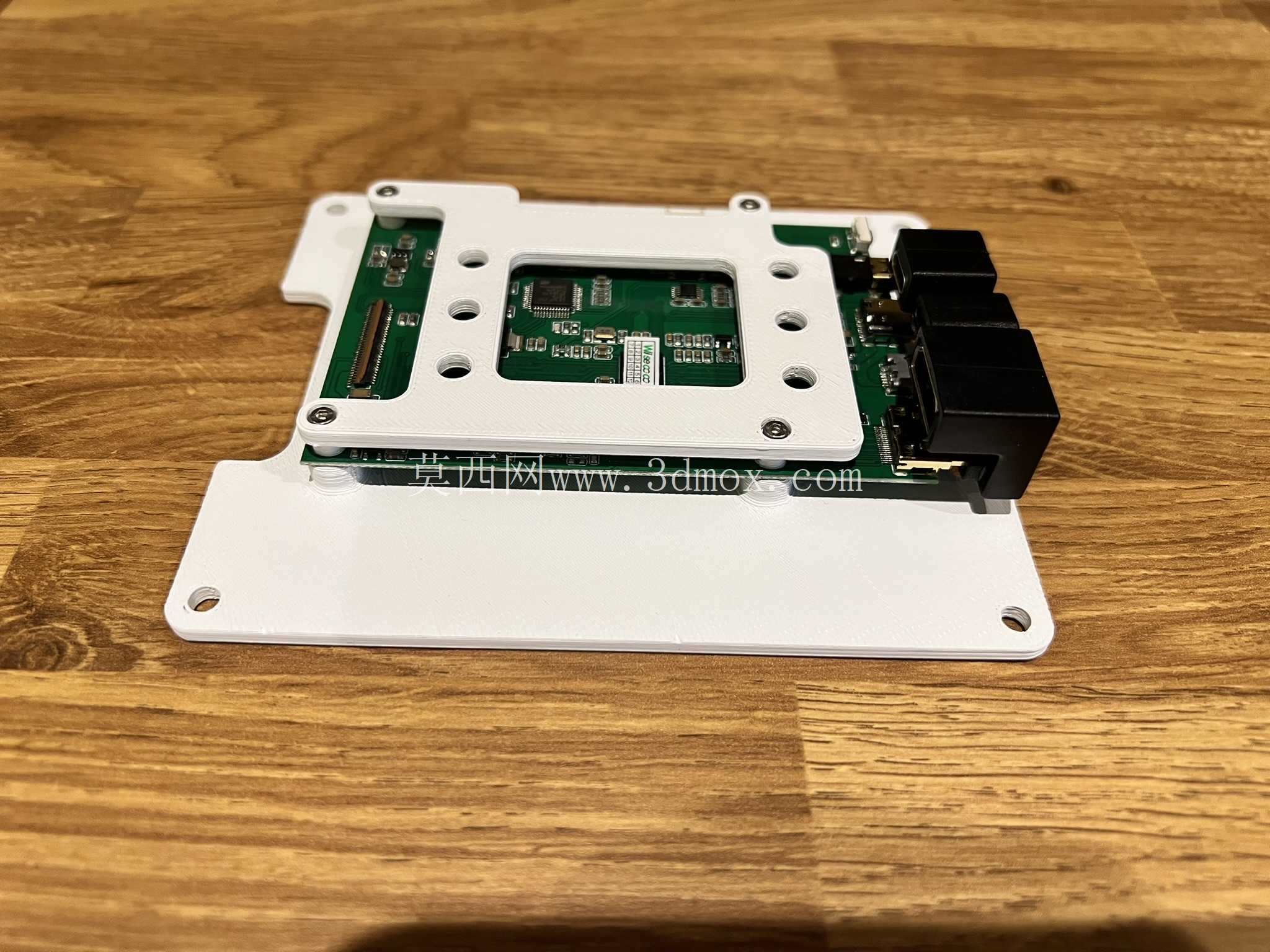

从实际装配逻辑来看，这款支架不需要额外的螺丝固定屏体，全部采用双面胶粘接的方式，装配时先在框体的唇边粘贴一圈VHB胶带，撕去离型膜后将屏体对准内框放入，均匀按压一圈即可完成屏体与框体的固定，整个装配过程不需要专用工具，普通用户也可以快速完成。固定座与框体的卡接结构做了防脱设计，卡入后会有明显的到位触感，日常使用中即使受到轻微的触碰也不会出现屏体脱落的问题，需要拆取维护时，只需要向上托起框体即可从固定座上取下，方便后续对屏体驱动板、接线进行调整。

考虑到开放式屏体的散热需求，框体的背面没有做全封闭设计，而是在屏体驱动板对应的位置预留了镂空散热区域，屏体工作时产生的热量可以直接通过镂空区域散出，避免长期封闭环境下热量堆积导致屏体寿命缩短。框体的边角全部做了R2的圆角处理，既避免了安装时尖锐边角划伤操作人员，也让整体外观更协调，不会出现生硬的直角棱角。固定座与墙面接触的面做了细微的网格纹路，增加与墙面之间的摩擦力，即使墙面存在轻微的不平整，也可以保证固定座安装后不会出现滑移。

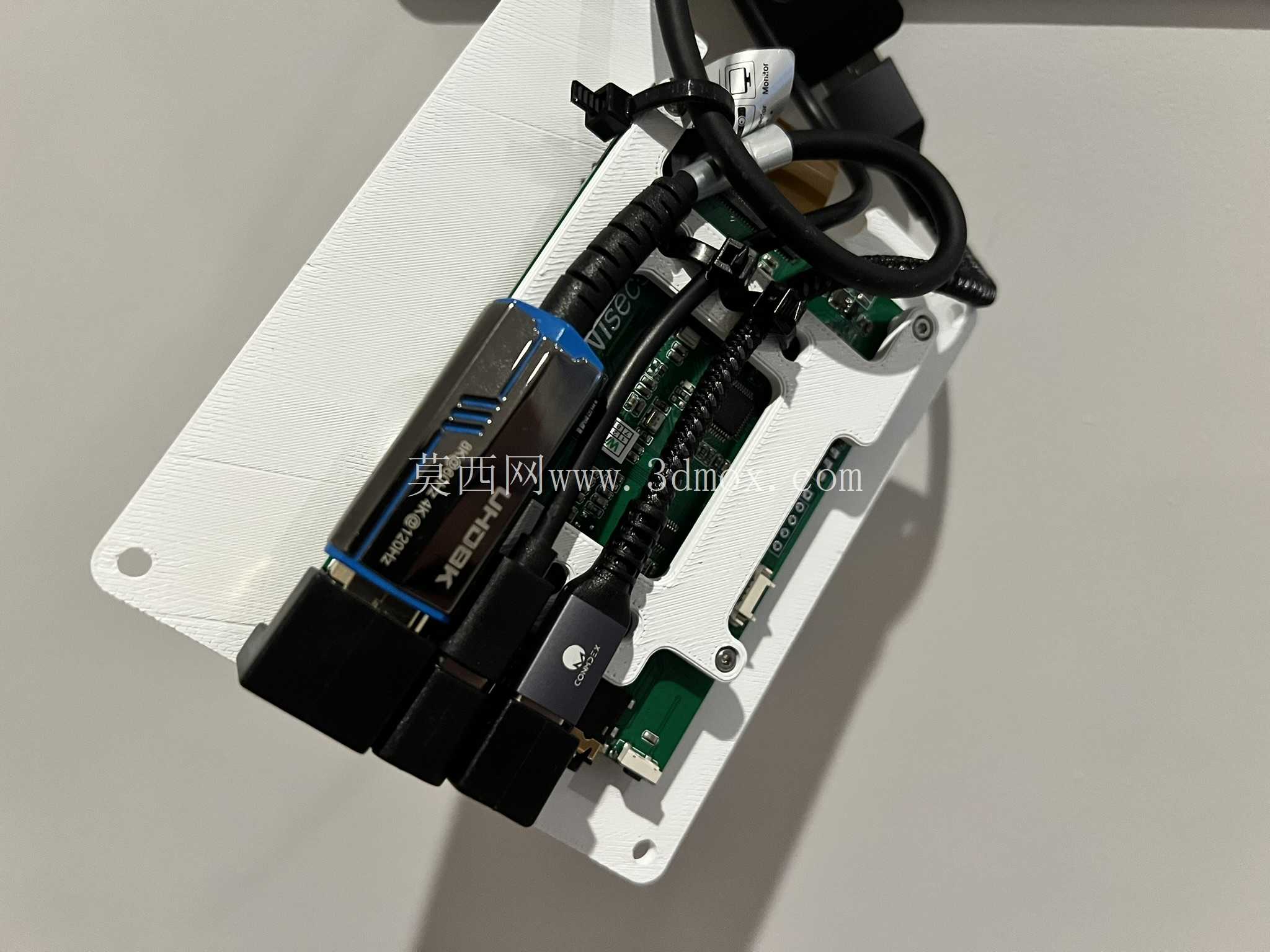

在实际选型适配时，需要注意确认屏体的实际厚度，这款支架适配的屏体总厚度（含驱动板突出部分）不超过8mm，如果屏体驱动板突出高度超过这个数值，需要在框体背面对应位置额外做避空处理。安装墙面需要保证平整，水泥墙面、木质墙面、瓷砖墙面都可以正常安装，如果是石膏板墙面，需要搭配石膏板专用膨胀螺丝使用，避免长期挂装后出现脱落。接线位置预留了足够的走线空间，屏体的HDMI供电线、信号线可以从框体背面的走线槽引出，不会出现压线、折线的问题，保证接线的可靠性。
