飞控系统ARK PDB配电模块结构设计

在多旋翼无人机、小型固定翼航模以及轻量化工业级无人飞行器的电气系统搭建中，配电模块是连接动力电源与飞控、电调、外设传感器的核心枢纽，本次呈现的ARK PDB模块结构，就是针对紧凑型飞控系统开发的集成化配电载体。从实际装机场景来看，这类模块通常直接叠层安装在飞控主板下方，或者通过减震柱固定在飞行器中心板的核心区域，需要在极小的空间内完成电源分流、信号转接、滤波降噪等多重功能，因此结构设计上的紧凑度、安装兼容性直接决定了整机电气系统的布线整洁度与运行可靠性。

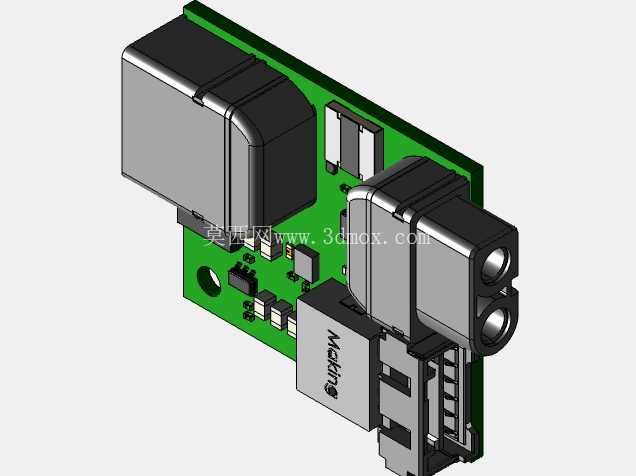

从结构布局来看，该模块采用标准FR-4玻纤电路板作为基底，板件边缘做了圆角处理，避免装机过程中尖锐边角划伤线材或者其他电子元件，板上预留的两个圆形安装孔位匹配主流20mm、30.5mm两种飞控安装孔距标准，能够直接适配市面上绝大多数开源飞控与商用飞控的安装尺寸，不需要额外制作转接支架，降低了装机的结构改造成本。板载的接插件布局经过了走线优化，大电流回路的接插件集中布置在板件一侧，信号类接插件布置在另一侧，避免大电流走线对弱信号传输产生电磁干扰，其中大电流输入输出端采用了大载流的接插件，能够支持最高6S锂电池的输入电压，持续载流能力满足多旋翼飞行器多组电调的供电需求，不需要额外外接分电板。

板上集成的电解电容与贴片滤波元件，布置在电源输入端口附近，能够有效吸收电池供电过程中的电压尖峰，过滤电调工作时产生的电源纹波，避免飞控系统因为电源波动出现复位、传感器数据漂移等问题。板载的USB接口与信号接插件采用沉板设计，接插件顶面与板上最高的电容元件顶面基本齐平，在叠层安装飞控的时候，不会出现接插件顶到飞控主板的问题，预留的叠层间隙刚好可以穿过减震胶柱，保证飞控与配电板之间有足够的空气流通空间，避免长时间工作时热量堆积。

从设计思路上，该模块没有采用多余的结构装饰件，所有结构特征都服务于电气功能与安装需求，板件的外形轮廓做了切角处理，避开了飞行器中心板上常见的螺丝柱、走线槽位置，装机时不会出现结构干涉。板上印刷的元件标识清晰，每个接插件的引脚定义、正负极方向都有明确的丝印标注，组装接线时不需要额外查阅说明书就能完成接线，降低了接反电源烧坏设备的风险。模块整体的厚度控制在较低水平，包含最高元件的总厚度不超过15mm，对于追求轻量化、小尺寸的穿越机、小型航拍无人机来说，不会额外占用过多的机身内部空间，能够有效压缩整机的重心高度，提升飞行过程中的姿态稳定性。

在实际选型应用中，这类集成化PDB模块替代了传统的分线板、独立BEC模块、滤波板的组合方案，将多个分散的电气元件整合到同一块电路板上，减少了整机的接线节点数量，每减少一个接线节点就降低了一处接触不良、震动松脱的故障风险，对于经常处于大震动工况下的飞行器来说，这种高集成度的设计能够显著提升电气系统的可靠性。板上预留的扩展焊盘可以支持用户根据自身需求外接LED灯、蜂鸣器、图传发射机等外设，不需要额外破坏原有走线，扩展灵活性能够满足不同装机用户的定制化需求。

从结构建模的角度来看，该模型完整还原了板上所有接插件、电容、贴片元件的外形尺寸与安装位置，在进行整机结构设计时，可以直接将该模型导入装配体中，核对安装孔位是否匹配、接插件位置是否与机身结构件干涉、走线空间是否充足，不需要等到实际打样装机才发现结构冲突问题，能够有效缩短整机的开发迭代周期。建模过程中对元件的细节做了合理简化，既保证了装配干涉检查的精度，又不会因为过多的细小特征导致模型文件过大，影响装配体的运行流畅度，非常适合飞行器结构设计师在方案设计阶段进行布局校核使用。
