Arduino电机驱动扩展板结构设计

在嵌入式开发与小型自动化设备搭建场景中，这类扩展板是连接主控板与执行器件的核心转接部件，日常做桌面级小型机械臂、智能小车、简易传送带调速装置的结构设计时，经常需要先把这类板件的三维占位模型导入装配体，提前确认安装空间与周边结构的干涉情况，避免后期打样组装时出现排针顶到外壳、接口位置偏移无法接线的问题。

从实际功能来看，这款扩展板直接叠装在标准Arduino主控板上方，通过两侧的长排针与主控板的IO引脚、电源引脚一一对应连通，不需要额外飞线就能把主控的控制信号引出到电机驱动回路，板体下方预留的空间刚好容纳驱动芯片与散热模块，不会和主控板上的USB接口、电源接口产生结构冲突。做结构设计时，首先要匹配标准Arduino板的安装孔位，四个角的定位孔孔径与孔距完全遵循开源硬件的通用尺寸规范，保证叠装时螺丝可以顺利穿过两层板体固定到支撑柱上，不会出现孔位错位无法锁紧的情况。

板体边缘的排针布局完全对应主控板的引脚定义，两侧排针的高度统一选取常规直插排针的标准尺寸，既保证插装后接触可靠，又不会因为排针过高导致上层结构无法安装。板体下方突出的驱动模块部分，尺寸边界严格控制在主控板的投影范围之内，当整套控制板安装到设备外壳内部时，不会因为驱动部分突出占用额外的横向空间，做外壳内腔设计时只需要按照两层板叠装后的总高度预留竖向空间即可，不需要额外加宽内腔尺寸。

很多工程师在做整机结构设计初期，不需要细化板上的每一个走线与贴片元件细节，只需要准确还原板体的外形轮廓、安装孔位、排针位置、突出部件的尺寸边界，就能完成整体的装配干涉检查，这个模型刚好满足这类占位设计的需求，不需要额外花时间重建板件的基础外形，直接导入装配体就能配合外壳、支架、其他传动部件做空间匹配。比如做小型智能巡检小车的底盘设计时，把这个模型叠装到主控板模型上方，就能确认电池仓的上盖会不会顶到扩展板的排针，电机引线的走线槽位置能不能对准扩展板的接线端子，提前调整支架的高度与走线槽的开孔位置，减少后期样机调试时的结构修改次数。

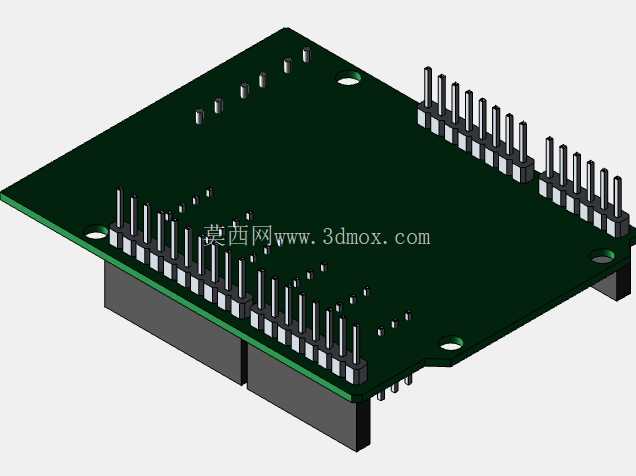

设计这类板件的三维模型时，最容易忽略的是排针的实际突出高度与板下元件的下沉尺寸，很多新手建模时只画平板的PCB轮廓，忽略排针的高度和下方驱动模块的厚度，导致装配时计算的总高度偏小，外壳盖合时直接压到排针或者元件。这个模型准确还原了两侧排针的排列密度、每根排针的高度，以及板体下方两个驱动模块的外形与安装位置，导入装配体后可以直接用来检查周边结构的安全距离，比如排针和旁边安装的传感器支架之间要预留至少2mm的接线空间，板下驱动模块和下方主控板的电容元件之间要预留足够的散热间隙，这些细节都可以通过这个占位模型完成初步校核，不需要等到拿到实物再调整结构。

在教学实验设备的结构设计中，这类扩展板的安装位置经常需要配合亚克力支架或者3D打印的固定座使用，模型的外形尺寸准确的话，可以直接用来设计固定座的卡槽位置，保证卡槽的宽度与板体厚度匹配，固定座上的避让槽刚好对准排针与接线端子，不需要反复打印样件调整尺寸。对于做非标小型自动化设备的工程师来说，这类开源硬件的扩展板经常被用来做原型机的控制部分，提前在三维装配阶段确认好板件的安装边界，能大幅缩短原型机的组装调试周期，避免因为结构干涉反复修改固定件的设计。
