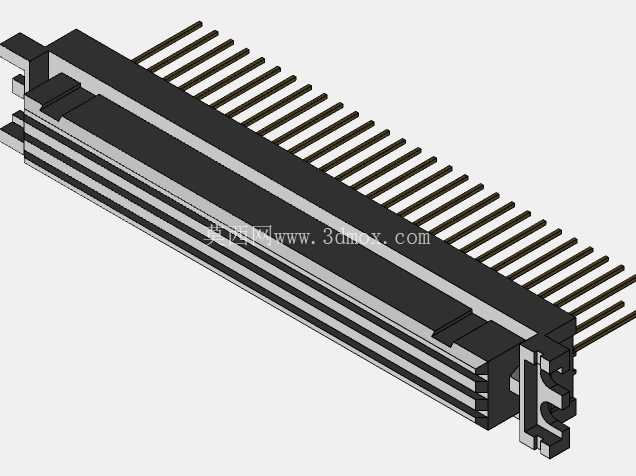

K1520计算机前置GDR EFS母头连接器结构

　　这款板端连接器主要应用在老式工业计算机的前置接口扩展场景，对应K1520系列工控设备的前置GDR EFS信号传输链路，作为板卡与外部功能模块的信号交互载体，承担多通道并行信号的稳定传输职责，在设备内部实现主板与前置面板功能模块的物理连接与信号导通，避免飞线连接带来的信号干扰与装配混乱问题。从实际使用场景来看，这类长排针母座多用于并行信号传输的板对板、板对面板连接场景，插针采用等间距平行排布，单排插针数量匹配对应信号通道数，能够同时传输多路数据与控制信号，在老式工业计算设备、专用测控设备的内部连接中较为常见，相比散线焊接的连接方式，这类集成式母头的连接一致性更好，批量装配时的效率更高，也能避免人工焊接带来的虚焊、错焊问题。

　　设计层面上，这款母头采用长条形绝缘基座作为主体承载结构，基座采用耐温绝缘工程塑料材质，既能够为内部插针提供足够的固定支撑力，也能在焊接过程中耐受波峰焊的高温环境，不会出现基座变形、插针移位的问题。插针采用导电性能优异的金属材质冲压成型，接触端设计有适配公头插针的夹持结构，保证公头插入后接触电阻稳定，不会因为设备运行中的轻微振动出现接触不良、信号中断的问题；插针的焊接端采用直插式设计，能够直接穿过PCB板对应的安装孔进行波峰焊接，焊接端的长度经过精准核算，穿过PCB后露出的长度刚好满足焊锡浸润要求，不会因为过长导致焊锡桥接相邻针脚，也不会因为过短导致焊接强度不足。外形尺寸方面，这款母头的整体长度匹配对应设备的安装位宽度，基座的厚度与高度适配设备内部的安装空间，不会和周边的电容、电阻等板载元器件产生空间干涉；插针的伸出长度经过严格控制，公头插入后的啮合长度满足接触可靠性要求，同时不会因为插入过深顶到PCB板表面的线路。安装边界上，母头基座两侧设计有定位卡扣结构，安装时能够先通过卡扣卡在PCB板对应的定位槽内，完成预固定，避免焊接过程中母头出现偏移，保证所有插针都能准确对准PCB上的焊盘孔；基座底部设计有支撑凸台，焊接时凸台贴合PCB表面，保证母头与PCB板保持平行，不会出现倾斜导致的插针错位问题。

　　从实际装配的角度来看，这类母头的安装公差控制在合理范围内，相邻插针的间距精度满足PCB板孔位的公差要求，批量装配时不会出现个别插针对不准孔位的问题，插针的直径与PCB孔位的间隙设计合理，既方便插装，也能保证焊接时焊锡能够顺利浸润形成可靠焊点。在信号传输性能上，平行排布的插针之间保持均匀间距，能够减少相邻信号通道之间的串扰，保证并行信号传输的稳定性，对于老式工控设备的低速并行信号传输场景来说，这种结构完全能够满足信号完整性要求，不需要额外增加屏蔽结构就能保证设备运行稳定。绝缘基座的边缘做了倒角处理，装配时不会划伤操作人员的手部，也不会刮伤周边的线材绝缘层，避免出现线路短路的隐患。

　　母头的插拔力经过合理设计，既能够保证公头插入后不会因为轻微拉扯脱落，也不会因为插拔力过大导致操作人员装配困难，或者多次插拔后插针出现变形、接触不良的问题。这类连接器在专用工业设备的维护替换场景中也有实际需求，老式设备的原有接插件出现氧化、接触不良问题时，替换同规格的母头就能恢复设备的信号传输功能，不需要整体更换板卡，能够降低设备的维护成本。建模过程中需要重点关注插针的间距精度、基座的卡扣结构尺寸、插针的伸出长度这些关键参数，这些尺寸直接影响到母头的实际装配适配性，如果插针间距出现偏差，就会导致无法顺利插入PCB板孔，如果卡扣尺寸不对，就无法完成预固定，焊接时容易出现偏移。另外基座内部的插针固定槽尺寸也需要精准控制，保证插针压入基座后不会出现松动、移位的问题，在焊接高温下也不会因为塑料软化导致插针位置偏移。
