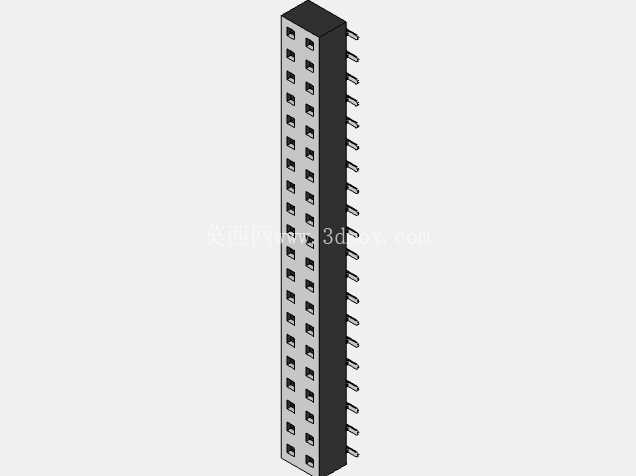

树莓派HAT用2x20短母SMT-GPIO接头结构

　　在嵌入式开发板配套硬件的结构设计工作里，这类SMT工艺的2x20短母GPIO接头，是树莓派HAT扩展板堆叠安装场景里的核心连接部件，很多刚接触板卡结构设计的工程师容易忽略这类接插件的安装边界细节，最后打样回来出现板间干涉、引脚接触不良的问题，都是前期对接插件的结构特性摸得不够透。先从实际应用场景说，这类短母座主要用在厚度受限的树莓派扩展板堆叠场景，比如做小型传感采集节点、便携嵌入式终端的时候，上层HAT板和下层树莓派主板之间的间距不能太大，不然整体设备厚度超标，常规的直插长排母会让板间间隙留得过大，既浪费结构空间，还容易让信号传输路径变长，对高速GPIO信号的完整性带来不必要的影响，而SMT贴装的短母座刚好能把板间间距控制在极小的范围内，满足紧凑型嵌入式设备的结构设计需求。再说到产品本身的功能特性，这个接头采用双排20Pin的针位定义，完全匹配树莓派40Pin GPIO接口的标准定义，每一个针位的位置公差控制在贴装工艺允许的范围内，母座内部的接触弹片采用弹性合金材质，保证公排针插入后有足够的接触正压力，不会因为设备运输过程中的振动出现接触松脱的情况，同时SMT贴装的固定脚在母座两端，过回流焊的时候能和PCB焊盘牢固结合，比普通直插排母的焊接应力分布更均匀，不容易出现焊盘拉脱的问题。

　　从设计思路上拆解这个接插件的结构，首先是绝缘本体的选材，采用耐高温的黑色工程塑料，能够承受无铅回流焊的峰值温度，不会在焊接过程中出现本体变形、针位偏移的问题，绝缘本体上的每一个Pin孔位都做了导向倒角，公排针对接的时候不需要完全精准对位就能顺利插入，降低生产组装环节的对位难度；母座的接触端采用短针设计，焊脚端做了平贴处理，完全贴合SMT工艺的焊盘设计要求，不需要在PCB上开插件过孔，能节省PCB表层的布线空间，这点对于布线密度很高的HAT扩展板来说非常实用，毕竟40个Pin位周边要走电源、信号走线，插件过孔会占用大量的布线通道，SMT结构的母座刚好能释放这部分空间。

　　再说到外形尺寸和安装边界，这个短母座的本体宽度控制在标准双排排母的最小宽度范围内，长度刚好覆盖2x20Pin的针位跨度，本体高度比常规直插排母低将近三分之一，贴装到PCB上之后，母座顶端距离PCB板面的高度刚好匹配树莓派主板上公排针的露出长度，两块板对插之后，板间间隙能控制在2mm以内，不会出现公针插不到位或者顶到上层板元器件的问题；安装的时候需要注意，母座两端的固定焊盘要做加大处理，提升焊接后的结构强度，同时母座周边3mm范围内不要布置高度超过1mm的贴片元器件，避免对插过程中出现元器件干涉，另外母座的定位柱要和PCB上的定位孔精准匹配，过回流焊的时候不会因为锡膏的张力出现位置偏移，保证和下层树莓派公排针的对位精度。

　　很多工程师在选型这类接插件的时候，容易只关注Pin数和电气参数，忽略结构高度和贴装边界，最后做出来的扩展板要么插不到位，要么板间间隙过大导致设备整体厚度超标，尤其是做便携类嵌入式设备的时候，每一毫米的结构空间都要精打细算，这类短款SMT母座的结构设计刚好解决了紧凑型堆叠安装的痛点，在保证连接可靠性的前提下，最大限度压缩了板间占用的空间。另外从接触可靠性的角度看，母座内部的弹片接触区域做了镀金处理，降低接触电阻，避免长时间使用后出现氧化导致的接触不良，适合长期在工业环境下运行的嵌入式设备使用，不会因为温湿度变化出现接触性能下降的问题；绝缘本体的侧边做了防滑结构，生产过程中吸嘴取料的时候不会出现打滑偏移，适配SMT高速贴片机的生产要求，不需要额外做特殊的供料定制，能直接纳入常规SMT生产流程，降低生产环节的工艺成本。
