四轮差速移动机器人底盘结构设计

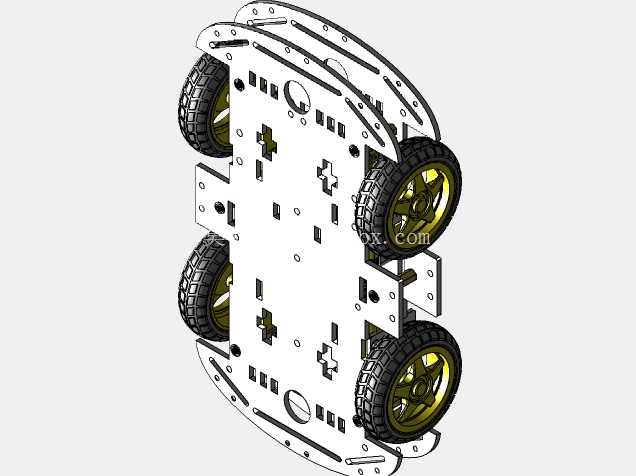

　　设计阶段优先考虑了安装拓展性，上层钣金面板预留了多规格的安装孔位，包含十字形通用调节槽、圆形定位孔、长条形腰型孔三类安装结构，不同孔位的孔径分别适配M3、M4规格的标准紧固件，无需二次打孔即可固定不同尺寸的主控板、传感器支架、电池仓等组件，腰型孔的预留长度覆盖了常见传感器的安装调节范围，可根据实际需求微调组件安装位置，避免孔位不匹配导致的二次加工。上下层板之间通过折弯支耳配合紧固件连接，支耳的折弯高度预留了35mm的层间空间，足够容纳驱动电机的接线、走线槽以及底层的驱动控制板，层间空间的走线不会出现挤压线材的问题，同时也给驱动轮的安装预留了足够的避让空间，避免轮组转动时与上层板发生干涉。该轮式移动底盘采用上下双层钣金叠装的结构形式，整体为对称式布局，适配四轮独立安装的行走方案，核心面向教学实训、小型巡检、轻型物料转运等场景的移动载体需求，可直接搭载主控板、传感器模组、电源模块与执行负载，作为各类小型移动机器人的基础行走单元使用。从实际应用场景来看，这类底盘常出现在高校机器人工程专业的实训课程、创客空间的机器人开发项目、室内环境的定点巡检作业场景中，负载能力适配5kg以内的轻型搭载需求，平整硬质地面下的行走稳定性足以覆盖绝大多数室内作业场景，不会出现轮组打滑、结构形变的问题。

　　行走部分采用四轮布局，同侧前后轮通过同一轴系连接？不对，实际结构为四个驱动轮分别独立安装在底盘两侧的安装位上，采用差速驱动的转向逻辑，通过两侧轮组的转速差实现转向，无需额外设计转向舵机结构，大幅简化了底盘的机械结构复杂度，降低了装配与维护的难度。轮组选用带防滑纹理的橡胶轮胎，轮毂为硬质塑料材质，轮胎与轮毂之间为过盈配合，行走过程中不会出现轮胎脱毂的问题，橡胶材质的胎面可在瓷砖、水泥地、短绒地毯等常见室内地面提供足够的抓地力，避免起步、转向时出现打滑偏移。底盘的整体外形为带圆弧过渡的长圆形结构，前后端的圆弧设计可避免行走过程中剐蹭障碍物，边角位置预留了防撞条的安装槽位，可加装橡胶防撞条吸收碰撞冲击力，保护底盘上搭载的精密电子元件。

　　安装边界方面，底盘的总宽度控制在180mm以内，总长度控制在250mm以内，整体高度不超过80mm，属于小型化的移动底盘尺寸，可顺利通过宽度200mm以上的通道，适配室内绝大多数的通行空间，底盘底部距离地面的离地间隙为15mm，可顺利通过高度10mm以内的地面凸起，不会出现底盘托底的问题。结构强度设计上，钣金板材选用2mm厚度的冷轧钢板，表面做喷塑防锈处理，板件上的镂空孔位除了安装功能外，也兼顾了减重效果，在保证整体结构刚性的前提下尽可能降低底盘自重，镂空区域的排布经过受力校核，不会因为开孔导致板件受力集中出现弯折变形，四个轮组的安装位都做了局部翻边加强处理，承受轮组传递的冲击力时不会出现安装位开裂的问题。

　　装配逻辑上，所有板件的连接都采用标准紧固件，无特殊定制的异形连接件，后期维护更换零件时可直接采购标准件替换，无需单独开模制作配件，降低了后期的维护成本。轮组的安装轴与板件之间加装了尼龙衬套，减少转动过程中的磨损，延长结构的使用寿命，同时衬套的存在也可吸收轮组转动时的小幅振动，提升底盘行走的平稳性。从设计思路来看，整个底盘没有冗余的结构设计，所有的孔位、折弯、支耳结构都服务于安装拓展、行走稳定、装配便捷三个核心需求，没有为了外观造型增加不必要的结构件，完全从工程实用的角度出发完成结构设计，对于入门级移动机器人开发者来说，该结构的装配难度低，拓展性强，可快速完成二次开发搭载不同的功能组件，不需要对底盘结构做大幅度的修改即可适配不同的项目需求。
