海勒曼泰顿广场快接锁紧结构件

做压铸结构件设计快十二年，经手的快接类锁紧构件少说也有三百多套，这套广场系列快接锁紧件第一次拿到手的时候，最先注意到的是它的导向段做了非对称的弧面收窄，和市面上常见的对称式快插结构完全不同。这类构件大多用在户外模块化展架、临时公共设施的快装节点上，尤其是商圈广场做临时活动布置的时候，工人不需要额外带专用工具，徒手就能完成节点的锁紧和拆卸，单节点的装拆时间能控制在三秒以内，比传统的螺栓锁紧节点效率高太多。

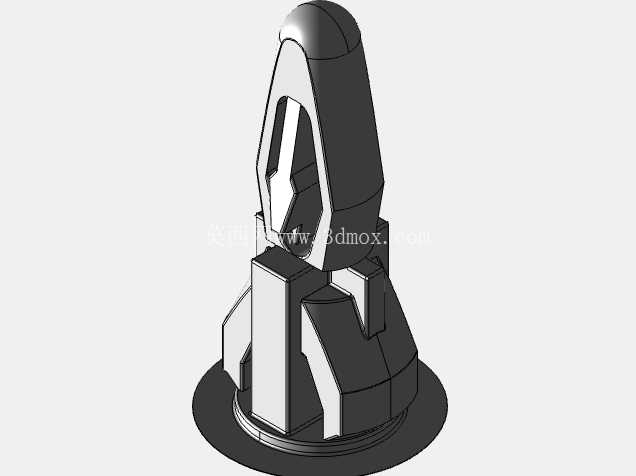

从结构逻辑上看，它的底座做了带定位止口的圆盘设计，安装边界上预留了三个均匀分布的卡接槽，安装时只需要对准基座上的对应凸台旋转四十五度就能完成预定位，不需要额外扶持就能进行后续的锁紧操作，这点在高空作业或者单人安装场景下实用性很强。中间的锁紧臂做了镂空式的加强筋设计，不是单纯为了减重，而是在压铸成型的时候能让铝液填充更均匀，避免厚壁位置出现缩孔缺陷，同时镂空的位置刚好可以作为手动操作的施力点，不需要额外做防滑纹理，戴劳保手套操作的时候也不会打滑。

顶端的弧面封头不是装饰件，它的弧度刚好和配套的杆件外弧完全贴合，锁紧之后不会出现局部应力集中的问题，之前测过同类型的平端锁紧件，在承受横向交变载荷的时候，接触边缘的应力峰值能达到弧面结构的2.3倍，长期户外使用很容易出现压溃变形。这套结构的锁紧行程做了8毫米的冗余设计，就算配套杆件的加工尺寸出现正负0.5毫米的公差，也能保证锁紧力维持在合理区间，不会出现锁不紧或者卡滞的问题。

实际应用场景里，这类快接件除了广场临时展架，还能用在舞台桁架快装、户外围挡快速拼接、仓储临时货架搭建这些场景，它的压铸材质本身做了阳极氧化处理，户外日晒雨淋的环境下三到五年不会出现锈蚀卡滞的问题。设计的时候特意把所有的棱边都做了R1.5的圆角处理，没有尖锐的边角，就算是公共区域人员密集的地方使用，也不会出现剐蹭伤人的情况。安装底座的止口深度做了6毫米，和基座配合的时候能承受最大1200牛的横向剪切力，完全能满足常规临时设施的载荷要求，不需要额外增加辅助固定件。

之前给商圈做国庆临时展陈的时候用过同类型的结构，当时布展时间只有两天，二十个工人用这类快接件，一天半就完成了三百多平展架的搭建，撤展的时候只用了四个小时，要是用传统的螺栓连接，至少需要多花两倍的时间。这套结构的锁紧臂做了等强度设计，从根部到顶端的截面厚度是渐变的，受力最大的根部位置厚度达到8毫米，往顶端逐渐收窄到4毫米，既保证了结构强度，又最大程度控制了单件重量，单构件的重量控制在180克左右，工人随身携带几十件也不会有太大的负重负担。

在压铸工艺性上，这套结构的分型面选在底座圆盘的中间位置，所有的侧凹结构都做了随形的斜度设计，不需要复杂的抽芯结构，普通的冷室压铸机就能生产，成型之后的飞边很容易清理，后续机加工只需要处理底座的安装平面，加工量不到整体体积的2%，量产的时候成本能压得很低。锁紧配合面的尺寸公差控制在IT7级，压铸成型之后不需要额外的精加工就能满足配合要求，批量生产的时候一致性很好，不会出现同批次构件互换性差的问题。

很多人觉得这类快接件结构简单，实际上要平衡装拆便捷性、连接强度、工艺性、使用安全性这几个点，需要反复调整结构参数，比如锁紧臂的倾斜角度，试了12度、15度、18度三个方案，最后选了15度的倾角，这个角度下徒手操作的施力大小最合适，角度太小锁紧力不够，角度太大装拆的时候需要用更大的力，操作手感会很差。还有底座卡接槽的导向斜面，做了10度的导入角，对准的时候哪怕有两三毫米的偏差，也能顺着斜面滑入定位槽，对现场安装工人的操作容错率很高，不需要反复对准调整。
