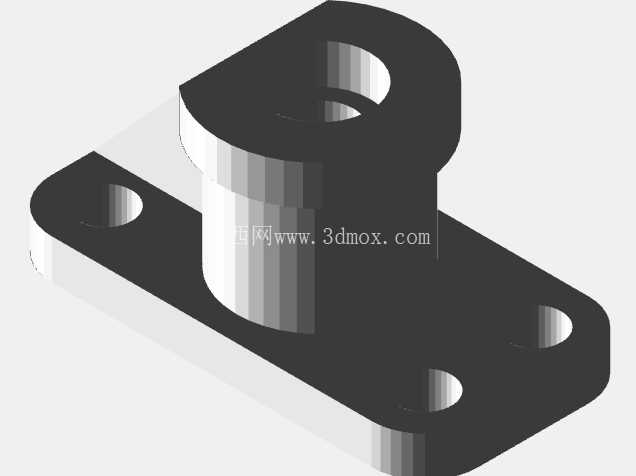

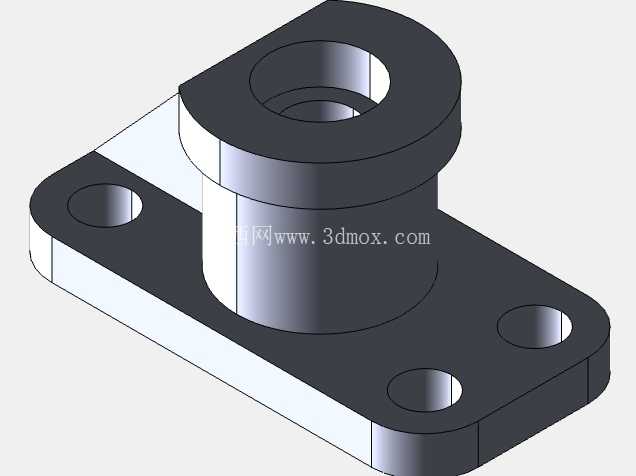

D型切边法兰式轴支撑轴承座结构

在轻载传动、小型自动化模组、桌面级加工设备的轴系布局里，这类带D型切边的法兰轴支撑是出镜率极高的固定元件，很多做非标设备的结构工程师在排布短轴支撑点时，往往会优先考虑这类一体式座体，而不是拆分式的轴承座加安装法兰的组合，核心原因就是其集成化的结构能大幅压缩安装空间，减少装配环节的累计误差。从实际使用场景来看，这类支撑座常被用在同步带传动的从动端固定、小型丝杠的端部支撑、输送线的从动辊轴定位、3D打印设备的光轴导向支撑等位置，适配的轴径多集中在小尺寸区间，承载的径向载荷为主，轴向载荷较小，不需要额外配置复杂的锁紧结构就能满足使用需求。

从功能特性上看，座体上方的支撑筒做了阶梯式内孔设计，不同直径的内孔台阶可以分别适配轴承外圈的定位、轴端的挡圈限位或者防尘密封件的安装，不需要额外加工轴承隔套就能完成轴承的轴向定位，能减少装配时的零件数量。支撑筒上端的D型平边切口是这个零件最有辨识度的设计，这个结构并非出于外观考量，而是有明确的工程作用：在排布紧密的安装空间里，D型切口可以和周边的结构件形成防旋限位，避免支撑座在长期受径向交变载荷时出现周向转动，同时平边结构也能给相邻的零件让出安装间隙，不需要在周边板材上额外加工避让缺口，在紧凑的模组化设计里能有效缩小整体设备的轮廓尺寸。

底座部分采用矩形法兰结构，三个安装孔呈三角分布，相比四孔法兰减少了一个安装点位，在保证安装稳定性的前提下降低了座体的整体重量，也减少了安装时的螺丝锁紧工作量。三个安装孔的位置做了锪平处理，能保证内六角螺丝安装后头部不突出底座平面，安装时底座可以完全贴合安装基板的表面，不会因为螺丝头部的凸起造成安装倾斜，保证支撑筒的轴线和安装面的垂直度。安装孔的孔径设计留了微量的调整间隙，装配时可以小范围调整支撑座的位置，补偿轴系加工时的同轴度误差，避免轴安装时出现别劲的情况，降低轴承的额外磨损。

设计这类支撑座的时候，首先要确认的是支撑筒的内孔同轴度，因为内孔是和轴承外圈配合的基准，如果上下两段内孔的同轴度超差，会导致轴承安装后内圈倾斜，直接影响轴的转动顺畅度，严重时会出现轴承卡滞、提前失效的问题。其次是底座安装面和支撑筒轴线的垂直度，这个形位公差直接决定了轴安装后和安装基板的平行度，如果垂直度超差，轴转动时会出现周期性的径向跳动，影响传动精度。D型切口的位置需要和底座的安装孔保持固定的角度关系，一般会将平边位置对准其中一个安装孔的中心连线方向，方便安装时的对位防呆，也能最大化平边的防旋效果。

从安装边界来看，这类支撑座的整体外轮廓尺寸偏小，底座的长宽尺寸一般不会超过支撑筒外径的两倍，安装时只需要在基板上加工三个对应位置的通孔或者螺纹孔，不需要做沉台或者其他复杂的加工，对安装面的平面度要求也不高，普通的冷轧钢板表面或者铝型材表面都可以直接安装。支撑筒的高度是根据需要支撑的轴承宽度来设计的，一般会比轴承的宽度多出1-2mm，留出密封件或者挡圈的安装空间，同时避免轴上的转动零件和底座表面发生摩擦。壁厚设计上，支撑筒的壁厚一般保留足够的刚性余量，在承受额定径向载荷时不会出现明显的形变，底座的厚度则根据安装孔的深度来确定，保证螺丝锁紧时底座不会出现变形。

在实际选型应用中，这类一体式支撑座相比拆分式的支撑结构，装配效率要高出很多，不需要现场配做轴承座和法兰的连接定位，零件本身的加工精度由成型工艺保证，不管是采用CNC铣削加工还是3D打印制作，都能快速得到合格的零件。对于做小型非标设备的工程师来说，这类标准结构的支撑座可以直接调用到装配体里，不需要重新绘制结构，只需要根据实际使用的轴径、轴承型号调整对应的内孔尺寸和安装孔位置，就能快速完成轴系的支撑设计，大幅缩短设计周期。同时这类结构的受力路径清晰，径向载荷从支撑筒传递到底座，再通过三个安装螺丝均匀分散到安装基板上，没有多余的受力薄弱点，长期使用下的结构稳定性可靠，维护时只需要拆卸安装螺丝就能整体更换支撑座，不需要拆解整个轴系，后期维护的成本也更低。
