NAS机箱SATA硬盘薄转厚适配托架结构

在存量网络存储设备的运维升级场景里，不少服役年限较长的NAS机箱都遵循早年的硬盘仓设计规范，预留的硬盘安装位厚度为1英寸，也就是25.4毫米，用来适配当时主流的3.5英寸机械硬盘。但随着存储硬件的迭代，当前市售的新款3.5英寸SATA硬盘为了优化盘体内部结构、降低整体重量，不少型号的盘体厚度压缩到了20毫米，这就出现了硬件适配的断层问题——如果直接把20毫米厚的薄盘塞进原设计为1英寸厚盘的仓位里，盘体两侧会出现明显的横向旷量，硬盘在运行过程中会随着机箱的轻微震动产生位移，不仅会导致SATA接口与供电接口接触不良，长期的无约束晃动还会增加硬盘磁头偏移、盘片刮伤的故障概率，对存储数据的安全性造成不小的隐患。

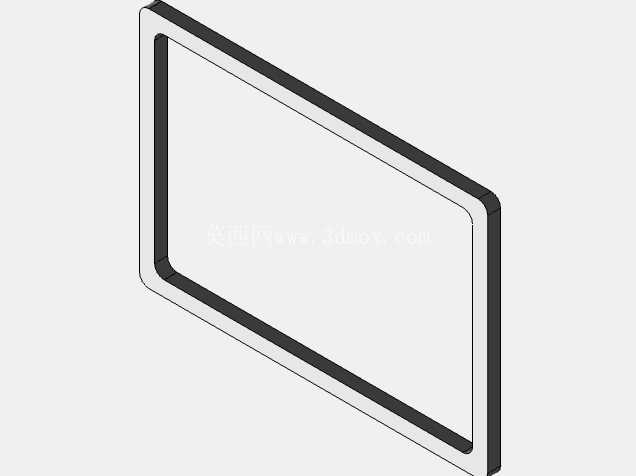

这款适配托架的设计逻辑完全围绕实际安装痛点展开，没有做多余的冗余结构。整体采用框式结构，外轮廓尺寸严格匹配标准1英寸厚3.5英寸SATA硬盘的安装边界，能够完全嵌入原有硬盘仓的导轨卡槽，不需要对机箱原有结构做任何打孔、裁切改造，也不需要更换原有硬盘架的固定螺丝规格。托架的内框尺寸则精准贴合20毫米厚度的新款3.5英寸SATA硬盘，盘体装入后四周的配合间隙控制在0.2毫米以内，既不会因为间隙过小导致硬盘装入困难，也不会因为间隙过大产生晃动。

安装方式上没有采用复杂的螺丝锁附结构，而是选用工业场景中常用的高强度双面胶作为固定介质，使用时只需要将硬盘顶面与托架的上盖贴合面清洁干净，撕掉双面胶的离型层后将硬盘按压固定在托架内部即可，整个安装过程不需要额外工具，单人两分钟内就能完成装配。这种固定方式一方面避免了螺丝锁附可能带来的应力集中问题，不会因为螺丝锁附力度过大导致盘体变形，另一方面双面胶的阻尼特性还能吸收一部分硬盘运行时产生的高频微震动，进一步降低硬盘运行的噪音与震动传递。

从结构细节来看，托架的边框做了1.5毫米的圆角处理，避免安装时尖锐的边角划伤硬盘PCB板或者操作人员的手部，托架的前后端完全开放，不会遮挡硬盘的SATA数据接口与供电接口，硬盘装入托架后可以直接对准机箱背板的接口插拔，不需要额外调整位置。托架的侧壁厚度控制在2.7毫米，在保证整体结构强度的前提下，不会占用硬盘仓的额外空间，也不会干扰硬盘周边的空气流通，不会影响硬盘原有散热风道的效率，避免因为加装托架导致硬盘运行温度升高。

在实际应用中，这款托架除了适配老旧NAS机箱的硬盘升级场景，同样适用于部分早年生产的工业控制计算机、硬盘录像机、服务器存储节点的硬盘仓位改造，这类设备的机箱结构往往是定制化开模生产，更换整个硬盘仓的成本极高，通过这类适配托架就能在不改动原有设备结构的前提下，兼容新款的薄型3.5英寸SATA硬盘，大幅降低老旧存储设备的升级成本，同时保证硬件运行的稳定性。整个结构的参数化设计逻辑也预留了足够的调整空间，如果遇到其他厚度规格的硬盘适配需求，只需要调整内框的厚度参数就能快速衍生出对应规格的托架，不需要重新做整体结构的设计验证，能够快速响应不同场景的适配需求。
