双孔位莫仕连接器压铸件结构设计

　　在低压电气布线、小型工控设备内部接线、消费电子内部供电回路搭建场景里，这类双孔位压接式连接器是实现线束快速对接的核心基础零件，区别于螺丝锁紧的接线端子，这类压铸件结构的连接器不需要额外紧固件，依靠公母端的结构过盈配合就能实现线束的导通与固定，在批量装配的生产线场景下，能大幅降低接线工序的操作时长，减少人工锁付带来的扭矩不一致、虚接等问题。从实际使用场景来看，这类连接器常被用在DC供电回路、低压信号传输的分线位置，比如小型家电内部的主板与外设模块连线、工控传感器的接线延长、LED照明模组的供电对接，都能看到同结构连接件的身影，它不需要焊接，压接完成后就能实现可靠的机械固定与电气导通，适合需要频繁拆装维护的设备内部走线场景。

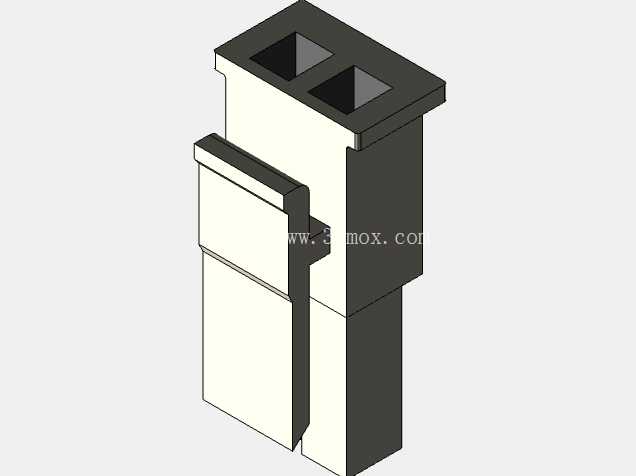

　　从结构设计逻辑来看，这个压铸件采用了分体式的卡扣固定结构，主体部分设置两个独立的方形接线空腔，每个空腔对应一路接线回路，空腔内壁做了细微的防滑纹路设计，当插针压入后，金属插片能和空腔内壁形成紧密贴合，避免长期使用过程中因为震动出现接触电阻变大、松脱的问题。主体外侧延伸出的弹性卡扣结构是整个零件的核心功能部位，卡扣做了减薄处理形成弹性臂，端部设置凸起的卡位台阶，当公端插入对应的母座护套时，卡扣台阶会卡入母座内壁的定位凹槽，实现轴向的固定，不需要额外的卡簧或者固定销就能承受一定的轴向拉脱力，满足常规设备内部布线的拉力要求。

　　在外形尺寸与安装边界的设计上，整体采用窄长型的结构布局，宽度方向控制在极小的尺寸范围内，能在密集排布的接线位里并排安装多个同型号连接器，不会出现相邻零件干涉的问题；顶部的两个接线孔采用对称排布，孔位间距做了标准化设计，和市面上通用的2pin莫仕护套尺寸完全匹配，不需要额外开模定制配套的塑料护套，能直接采购标准件完成组装。零件的安装导向部分做了大角度的倒角处理，不管是插针压入接线空腔，还是整个连接器插入塑料护套，都能通过倒角实现自动导正，不会因为装配对位偏差导致零件变形、插针弯折。考虑到压铸工艺的成型特性，整个零件的壁厚做了均匀化处理，主体壁厚保持一致，没有出现局部过厚或者过薄的区域，避免压铸成型过程中出现缩孔、冷隔等缺陷，卡扣弹性臂的位置做了圆角过渡，减少应力集中的问题，在反复插拔的过程中不会出现弹性臂断裂的情况。零件的分型面设置在顶部法兰的位置，飞边残留区域刚好在装配后被护套端面覆盖，不会影响装配后的外观与配合精度，不需要后续做大量的飞边打磨工序，能有效降低量产的加工成本。从实际装配的边界条件来看，这个连接器插入护套后的外露长度做了严格控制，不会因为零件过长导致设备内部的走线空间被过度占用，卡扣的按压位置设置在零件外侧，拆卸时只需要用手指按压卡扣就能顺利拔出，不需要借助额外的工具，方便后期设备维护时的拆装操作。接线空腔的内部尺寸做了公差优化，和标准规格的铜质插针采用过盈配合，压入后插针不会出现转动、轴向窜动的问题，能保证长期使用过程中接触电阻稳定，不会因为接触不良出现发热、信号中断等故障。

　　在材质选择的适配性上，这个压铸结构采用锌合金材质成型，兼顾了结构强度与导电性能，表面不需要额外做电镀处理就能满足常规低压场景的使用要求，如果是用在有防腐蚀要求的场景，也可以在压铸件表面做镀镍处理，提升耐盐雾性能，适配户外设备、潮湿环境下的使用需求。和传统的全塑料连接器相比，这种金属压铸结构的连接器耐温等级更高，在设备内部靠近发热元件的位置使用时，不会因为高温出现塑料变形、卡扣失效的问题，能在更高的环境温度下保持结构稳定性，适合用在电源模块、驱动板这类发热较大的部件接线位置。
