七英寸嵌入式触控操作终端结构设计

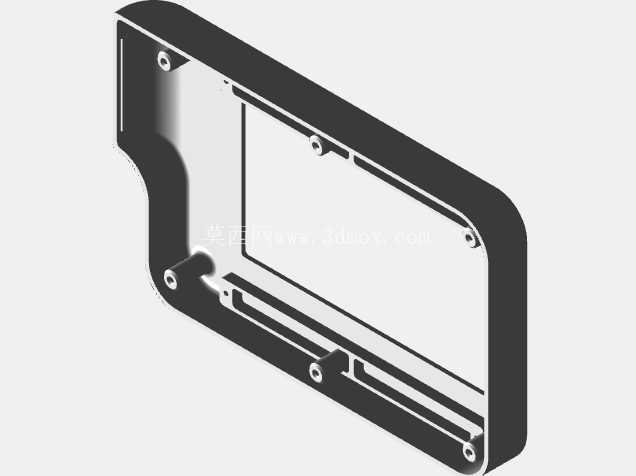

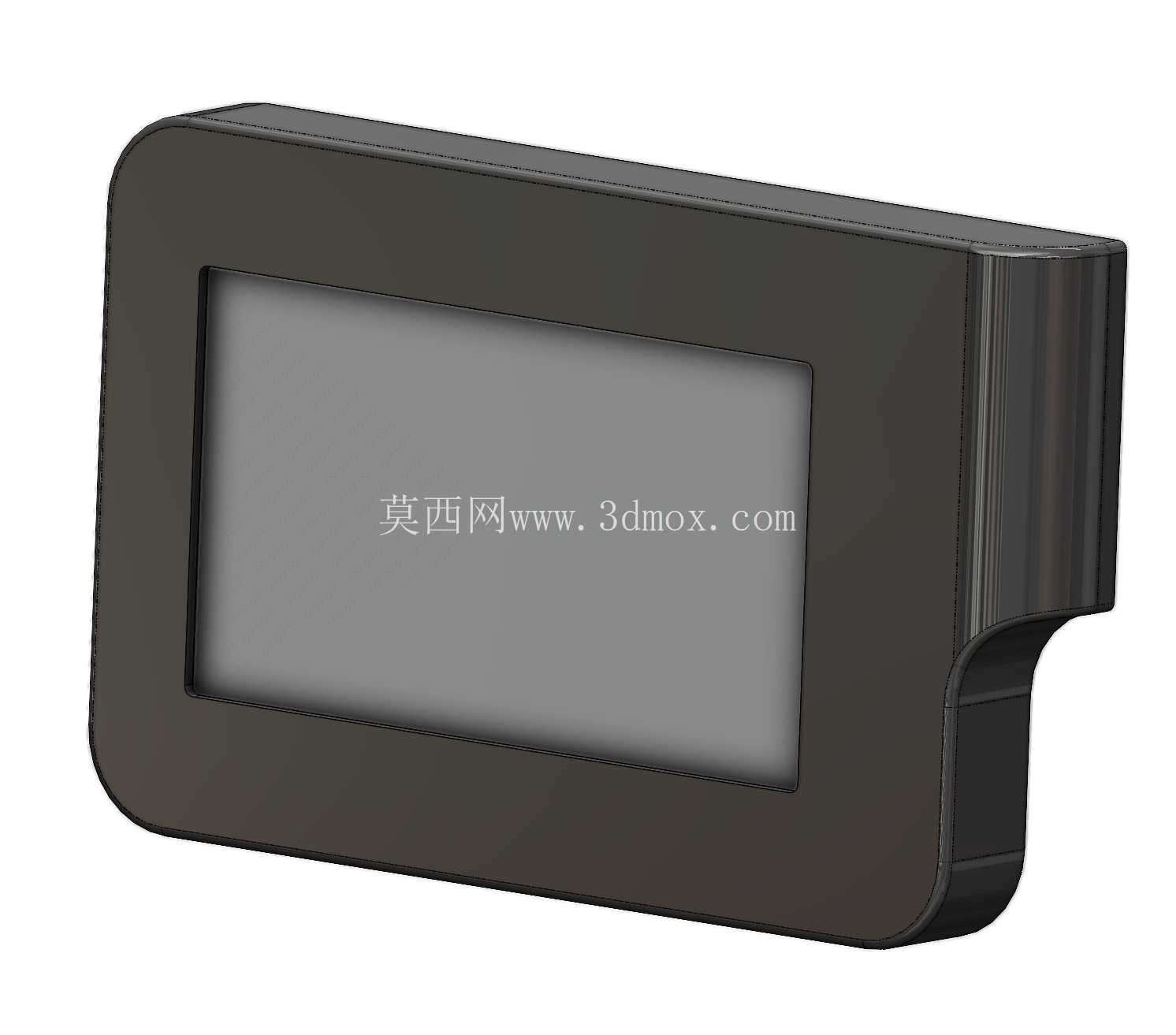

　　这款七英寸触控操作终端的结构设计，首先要匹配工业现场嵌入式安装的通用需求，壳体采用压铸成型工艺，整体做了圆角过渡处理，避免安装和运维过程中尖锐边角造成磕碰损伤，同时压铸壳体的结构强度足够应对车间内的常规振动、轻微碰撞场景，不会像薄壁注塑壳体那样容易出现开裂、形变问题。从实际使用场景来看，这类触控终端多部署在小型自动化设备操作台、便携式检测仪器、中小型工控机柜的面板位置，作为人机交互的核心入口，操作人员可以直接通过触控完成参数设置、运行状态查看、故障信息调取等操作，不需要额外搭配物理按键，简化了操作面板的布局，也能减少按键磨损带来的后期维护成本。设计过程中首先确定了屏幕的安装边界，七英寸显示区域的有效可视范围做了居中对齐，屏幕四周预留了均匀的压合边框，边框宽度控制在合理范围，既可以保证屏幕固定的压合强度，避免长期使用后屏幕出现松动、移位，也不会过度压缩显示区域影响可视效果。壳体侧边的凸起结构是走线和接口安装位，设计时特意将接口区域做了下沉处理，嵌入式安装后接口不会突出安装面板表面，既可以避免外接数据线弯折过度造成损坏，也能让整体安装面更整洁，不会出现线缆杂乱外露的情况。

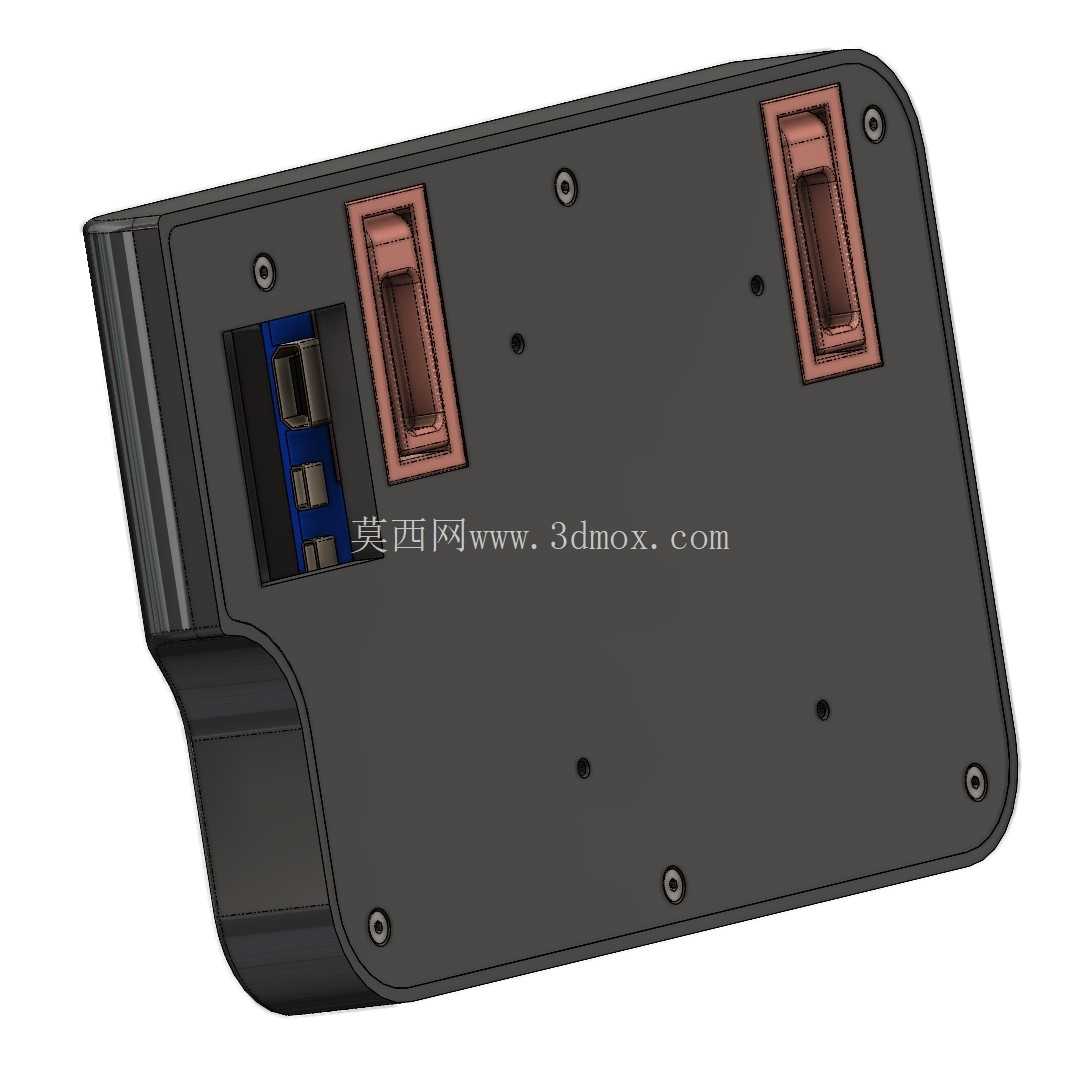

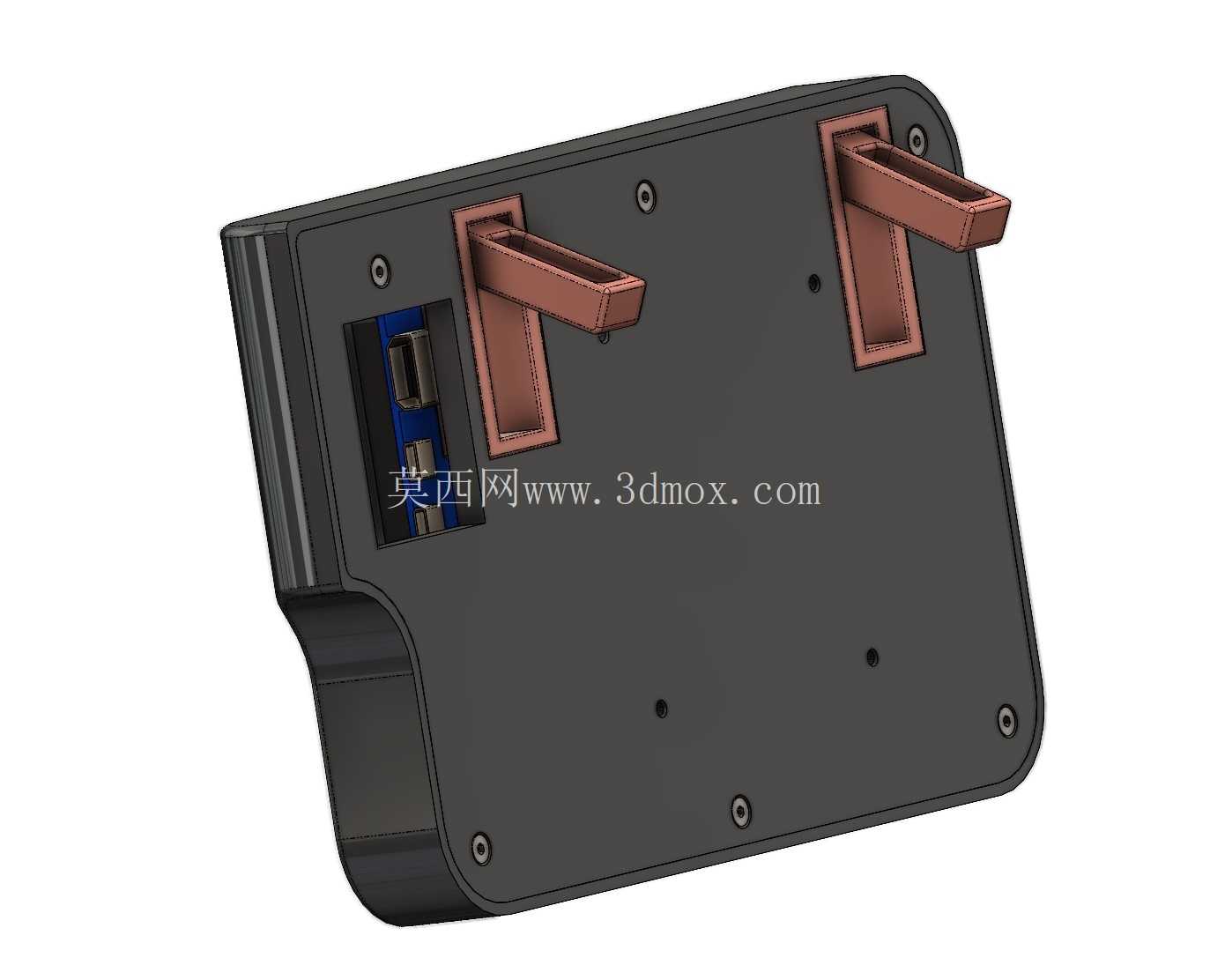

　　安装固定方面，壳体背部预留了标准的嵌入式卡扣安装位，同时兼容螺丝固定方式，适配不同厚度的设备面板，安装时只需要在面板上开出对应尺寸的矩形安装孔，将终端推入后通过卡扣或者侧边螺丝锁紧即可，不需要额外设计复杂的固定支架，降低了设备集成的结构设计工作量。触控面的防护设计上，屏幕和壳体的配合处预留了密封胶条的安装槽，安装胶条后可以达到常规的防尘防泼溅要求，适配车间内多粉尘、偶尔有液体飞溅的使用环境，不会因为少量粉尘进入或者液体泼溅造成内部电路损坏。壳体的壁厚设计经过反复校核，压铸成型时不会出现缩孔、缺料等工艺缺陷，同时壁厚均匀，冷却过程中形变率控制在允许范围内，保证屏幕安装位的平面度，避免因为壳体形变造成屏幕挤压出现水波纹、触控失灵等问题。

　　从操作体验角度考虑，触控面和壳体表面做了微差高度设计，屏幕表面略低于壳体边框0.3毫米左右，日常擦拭清洁或者操作时，不会因为硬物直接刮擦到屏幕表面造成划痕，延长屏幕的使用寿命。背部的电路安装腔做了分区设计，显示驱动板、触控处理板、接口转接板分别有对应的固定柱位，安装时可以直接通过螺丝固定，不需要额外做定位治具，组装效率更高，同时板卡之间预留了足够的散热间隙，长时间连续运行时不会因为热量堆积造成元器件性能下降。实际选型适配时，这款结构可以兼容市面上主流的七英寸电阻式、电容式触控屏，只需要调整屏幕压合边的细微尺寸就可以完成适配，不需要重新开模，大幅降低了不同配置产品的开模成本。

　　壳体的外表面做了哑光磨砂处理，不会因为车间灯光或者自然光反射造成屏幕反光，影响操作人员查看屏幕内容，同时哑光表面不容易残留指纹和污渍，日常清洁维护更方便。安装边界的尺寸设计参考了行业内通用的七英寸触控屏安装开孔规范，和市面上多数同尺寸产品的安装孔位兼容，老旧设备更换升级时可以直接替换安装，不需要重新对设备面板进行开孔加工，减少了设备升级改造成本。接口位置的排布做了优化，电源接口、通讯接口之间预留了足够的插拔空间，外接不同类型的数据线接头时不会出现互相干涉的情况，插拔操作更顺畅。
