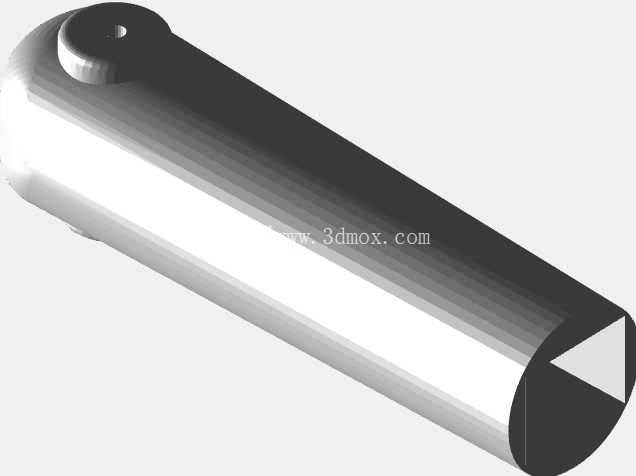

带单耳安装位长条形压铸件结构

做压铸结构设计快十二年，经手的长条形安装类压铸件没有一百也有八十，看到这个带单耳安装位的构件第一反应是，这是典型的小空间走线/管路压紧固定件，这类零件看着结构简单，真要做到批量生产无变形、安装后无松动，要抠的细节一点不比复杂壳体件少。先从实际应用场景说，这类构件最常出现在低压电气柜内部线束固定、小型气动设备的气管排布、自动化生产线的轻型传感器走线压紧场景里，替代传统的尼龙扎带做长期固定，毕竟尼龙件在设备长期运行的温升环境下会出现蠕变松弛，三五年后就会出现线束移位，而压铸铝合金件的刚性足够，只要安装扭矩控制在合理范围，十年以上的固定可靠性都有保障。还有一类场景是小型户外设备的舱门辅助压条，长条形的主体可以压住舱门密封胶条的边缘，单耳的安装位可以避开舱门的铰链转轴位置，不会和其他运动构件产生干涉。

再讲实际用途，这个构件的核心功能是通过长条形的平直主体提供均匀的压紧力，端部的单耳结构是唯一的安装固定点，这种单固定点的设计不是为了省螺丝，恰恰是为了适配安装面存在小幅角度偏差的场景——如果做两个安装孔，一旦安装基面的平面度达不到0.1mm以内的公差，两个螺丝锁紧后零件就会出现翘曲，压紧力反而不均匀，单孔安装的话，零件可以绕安装螺丝的轴线做微小的角度自适应，让整个长条形的压紧面完全贴合被压的工件表面，不会出现局部压不实的问题。很多刚入行的设计师做这类压条总喜欢多打安装孔觉得更牢固，实际在车间装配的时候，经常遇到安装基面加工不到位，螺丝锁完零件翘起来，被压的线束或者胶条一边紧一边松，后期出了问题还要返工修基面，反而不如单孔自适应的结构可靠。

说回功能特性，这个零件的主体做了等厚度的设计，壁厚控制在2.5mm，这个厚度是压铸铝合金件的黄金壁厚区间，既不会因为壁厚太薄出现充型不满、冷隔的压铸缺陷，也不会因为壁厚太厚出现内部缩孔，影响零件的结构强度。主体的两个长边做了R0.8的圆角过渡，一方面是压铸的时候方便脱模，不会出现粘模拉伤，另一方面是压紧线束或者胶条的时候，锐边不会割伤被压件的绝缘层或者橡胶表面，之前做过一款类似的压条，一开始没注意倒圆角，试装的时候把线束的绝缘皮割破了，差点造成短路事故，后来所有压紧类的压铸件，接触被压件的边缘全部要求做圆角处理，这个细节是踩过坑才记住的。端部的单耳安装位做了局部加厚，加厚到4mm，因为安装孔的位置是应力集中区，螺丝锁紧的时候如果壁厚不够，很容易出现安装孔周边开裂，局部加厚之后既保证了安装位的强度，又不会让整个零件的壁厚差太大，避免压铸的时候因为冷却速度不一致产生变形。安装孔做了沉孔设计，螺丝锁入之后螺丝头不会高出零件表面，不会和周边的其他构件产生刮擦，沉孔的深度刚好覆盖常用的十字盘头螺丝的头部高度，适配M3或者M4的标准紧固件，不用单独定制特殊规格的螺丝，降低后期的采购和维护成本。

再讲设计思路，做这个零件的三维建模的时候，首先要确定的是压紧面的平面度要求，整个长条形的压紧面平面度要控制在0.15mm以内，不然压紧的时候会出现缝隙，起不到均匀压紧的作用。建模的时候先画主体的拉伸特征，不要一开始就做圆角和安装位，先把主体的基本轮廓做出来，确定总长和总宽的尺寸——这类零件的总长一般是根据需要压紧的线束或者胶条的宽度来定，常规的小规格压条总长在60mm到80mm之间，宽度在12mm到15mm之间，这个尺寸范围刚好能压住3到5根直径4mm的气管或者线束，不会太宽占用多余的安装空间，也不会太窄压不住。然后再做端部的单耳结构，单耳的外圆直径要比安装孔大6mm以上，保证安装孔周边有足够的强度余量，安装孔的中心到主体端部的距离要留够扳手的操作空间，至少要留8mm的间隙，不然装配的时候扳手伸不进去，没法锁紧螺丝。建模的时候要注意拔模角度，所有和开模方向平行的面都要做1.5度的拔模斜度，压紧面因为是功能面，拔模角度可以做到0.5度，既方便脱模，又不会影响压紧面的平面度。还有那个安装孔，不要直接做成通孔，要在孔的周边做一个小的凸台，一方面是增加孔的长度，让螺丝的啮合长度足够，另一方面是避免压铸的时候孔的位置出现缩凹，影响外观和安装精度。

最后说外形尺寸和安装边界，这类零件的总厚度一般在6mm左右，主体部分厚度2.5mm，加上背面的加强筋总厚度也不会超过8mm，安装之后突出安装基面的高度很低，不会占用太多的设备内部空间。安装孔的中心到零件长边的距离要控制在宽度的1/2位置，保证锁紧的时候零件的受力均匀，不会出现单边翘起的问题。单耳的位置要注意和主体的过渡，做R5的圆角过渡，避免应力集中，不然在设备长期振动的环境下，过渡位置很容易出现疲劳断裂。还有零件的背面，也就是和安装基面接触的面，不要做完全的平面，要在中间位置做一个0.2mm的凹坑，只有周边的一圈和安装基面接触，这样就算安装基面有轻微的不平整，零件也能平稳放置，不会出现晃动。之前做过一款类似的零件，背面做了全平面，结果安装基面有0.1mm的凸起，零件锁上去之后翘起来0.3mm，压紧力完全不够，后来改成背面周边接触的结构，就解决了这个问题。这类压铸件一般用ADC12铝合金做材料，表面做喷塑或者阳极氧化处理，提升耐腐蚀性，在户外或者有少量油污的环境下也能长期使用，不会生锈，重量也轻，比钢制的冲压件重量轻三分之二，不会给设备增加多余的负载。做这类零件的建模的时候，还要注意压铸的工艺性，不要有太深的盲孔，不要有壁厚突变的位置，所有的转角都要做圆角，这样批量生产的时候良率能做到98%以上，不会出现大批量的废品，降低生产成本。很多人觉得这类小零件设计起来很简单，其实真要做到好用、好加工、好装配，每一个尺寸、每一个圆角、每一个拔模角度都要结合实际的生产和装配场景来调整，不是随便画个长方体打个孔就能用的，结构设计的本质就是在满足功能的前提下，让零件更容易生产，更容易装配，长期使用不出问题，这才是合格的结构设计。
