电脑用轴流电子冷却散热结构原型

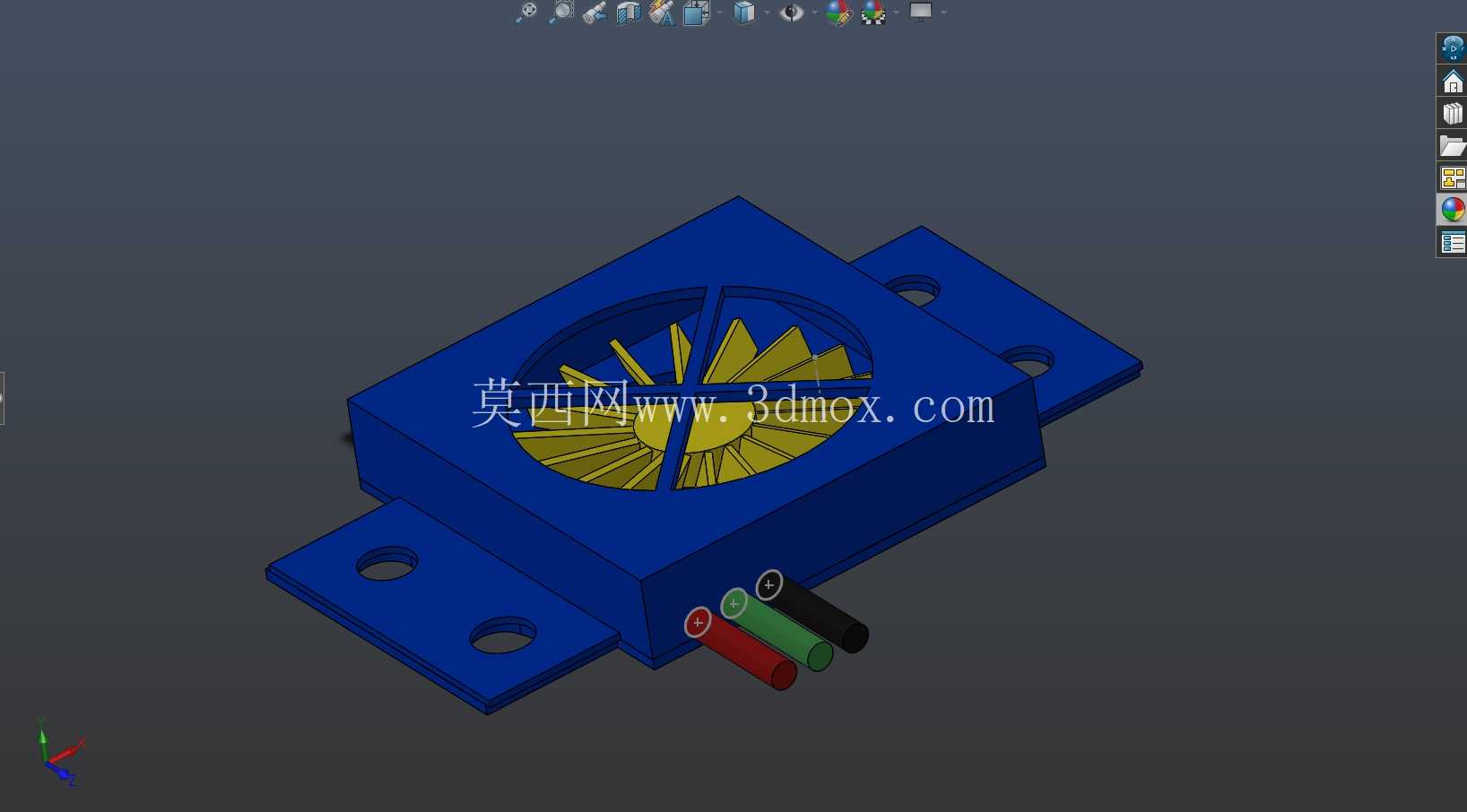

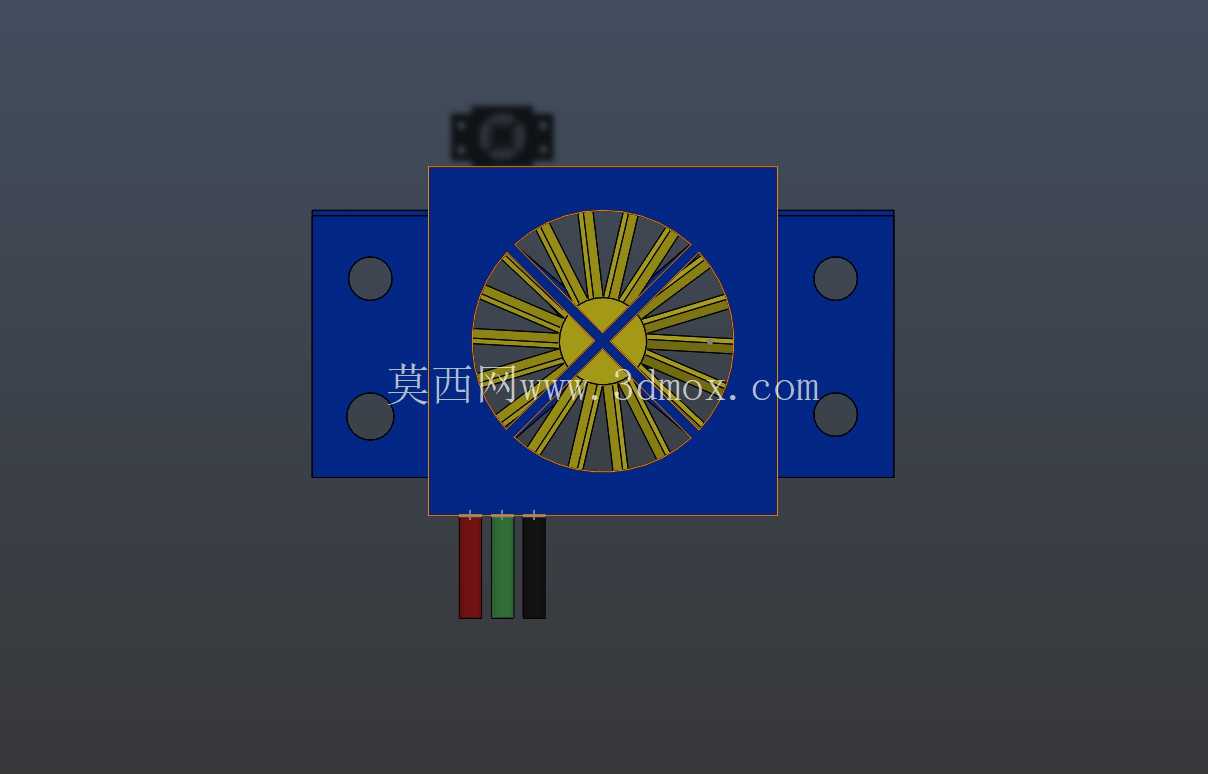

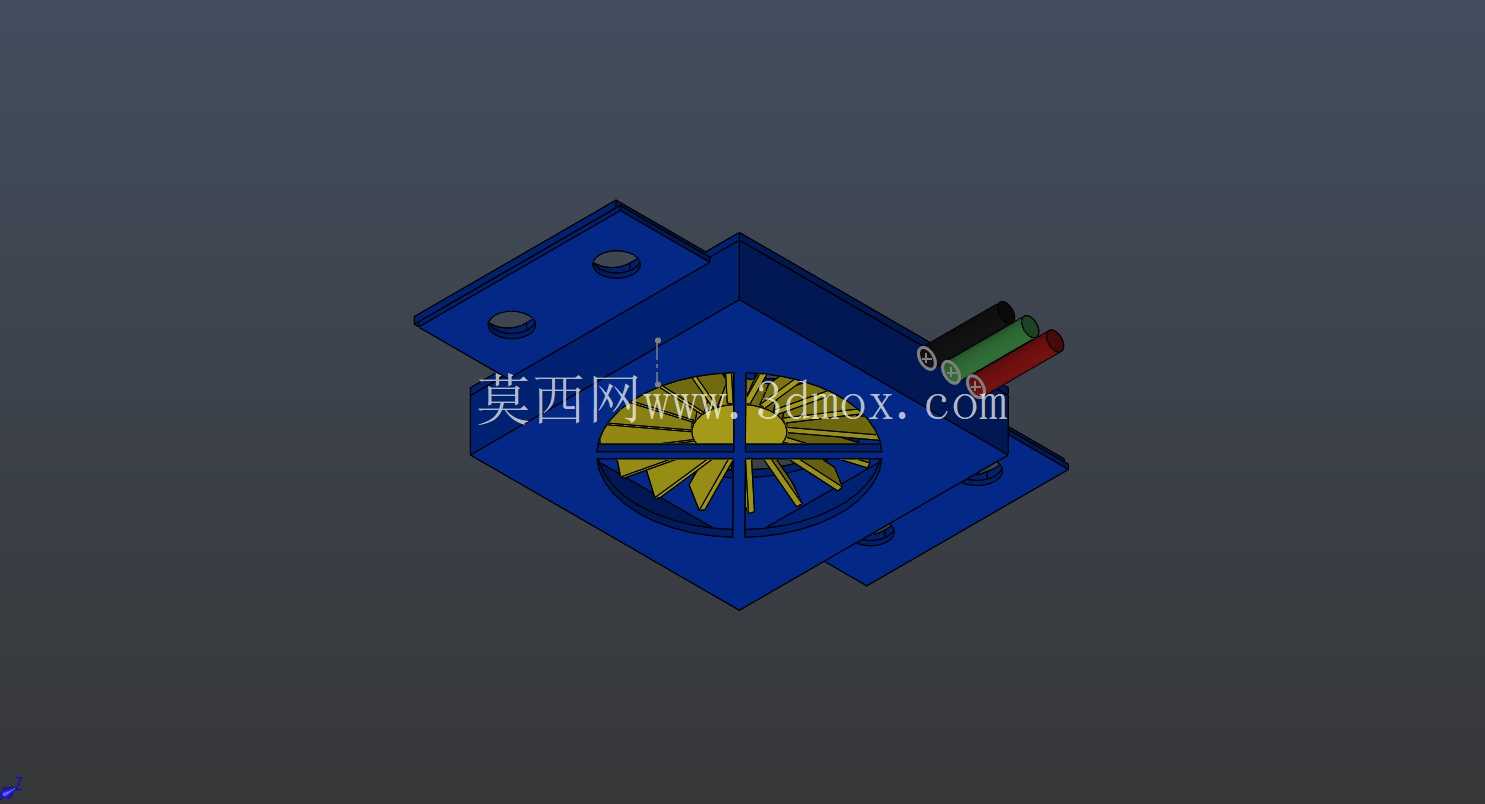

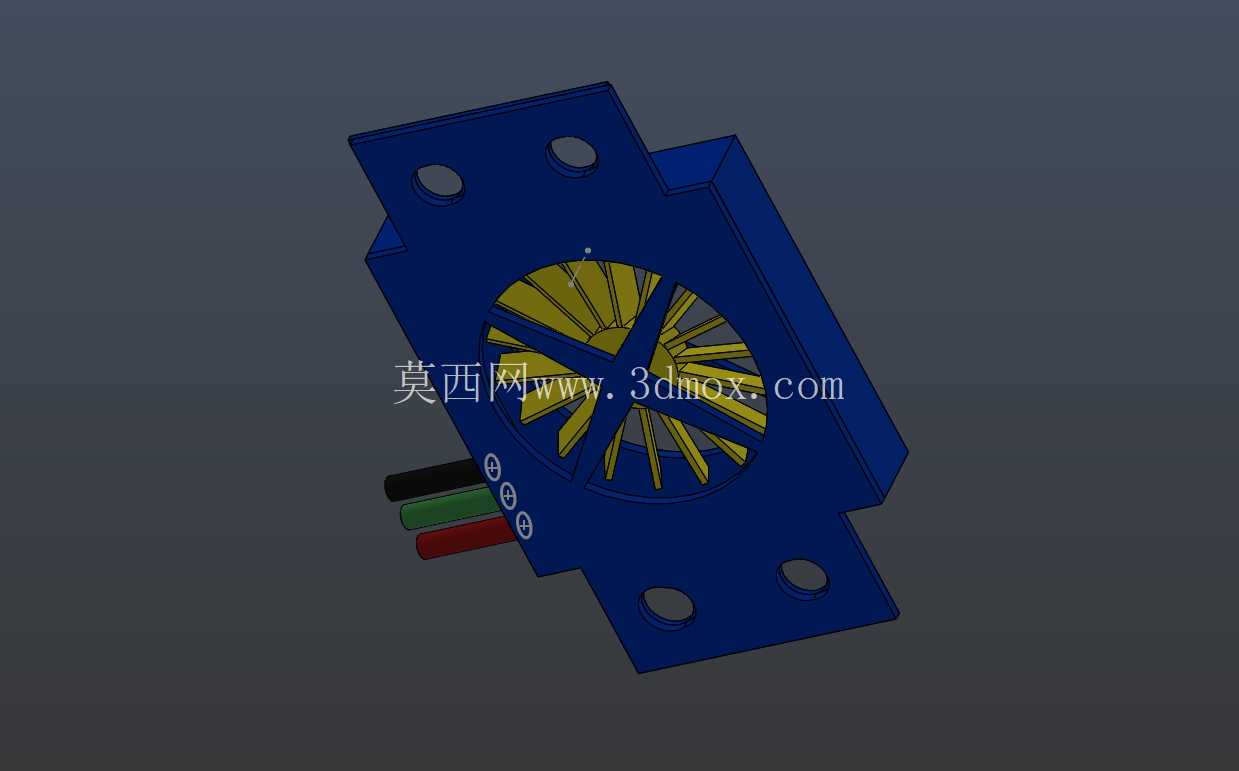

日常做消费电子结构设计时，风冷散热始终是中小功率电子设备热管理方案里成本可控、可靠性最高的选择，这次的轴流冷却结构原型，就是针对笔记本、台式PC这类常规计算设备的散热需求做的适配设计。先从安装边界说起，结构两侧延伸出带安装孔的固定耳片，孔位间距、孔径都匹配消费电子内部常规的螺丝固定规格，不需要额外做转接支架就能直接固定在机箱或者笔记本内部的预设安装位，整体外轮廓做了圆角过渡，避免安装时刮伤内部线材或者板卡元件，伸出的三根供电接线对应常规风扇的测速、调速、供电功能，线序定义和市售标准散热风扇完全一致，能直接对接现有主板的风扇插针，不用重新做接口定义。

设计思路上没有做激进的结构创新，核心围绕现有PC散热的通用标准做适配，扇叶采用20度倾斜角设计，这个角度是经过多轮流场仿真验证的，在常规12V供电的转速区间内，能在保证足够风压的同时，把气流紊流带来的风噪控制在人耳可接受的范围内，不会出现高负载下啸叫的问题。中间的圆形轮毂做了轻量化的中空结构，既可以降低扇叶转动时的转动惯量，减少启动瞬间的电流冲击，也能给中心的电机预留足够的安装空间，外框架采用全包覆结构，除了保护扇叶不会被内部线材剐蹭，还能起到导流的作用，避免扇叶边缘的气流乱流降低整体散热效率。

实际应用场景里，这个结构除了适配常规120mm、140mm规格的台式机机箱风扇安装位，也能通过调整固定耳片的尺寸，适配笔记本内部90mm规格的显卡散热位，针对显卡这类高发热元件，扇叶的气流导向刚好能覆盖核心发热区以及周边的供电、显存元件，不会出现局部散热死角。结构尺寸完全遵循现有PC散热的通用标准，不管是做结构验证的3D打印手板，还是后续开模量产，都能直接适配现有散热风扇的供应链体系，不需要重新开制电机、轴承的配套模具，能大幅缩短产品落地的周期。

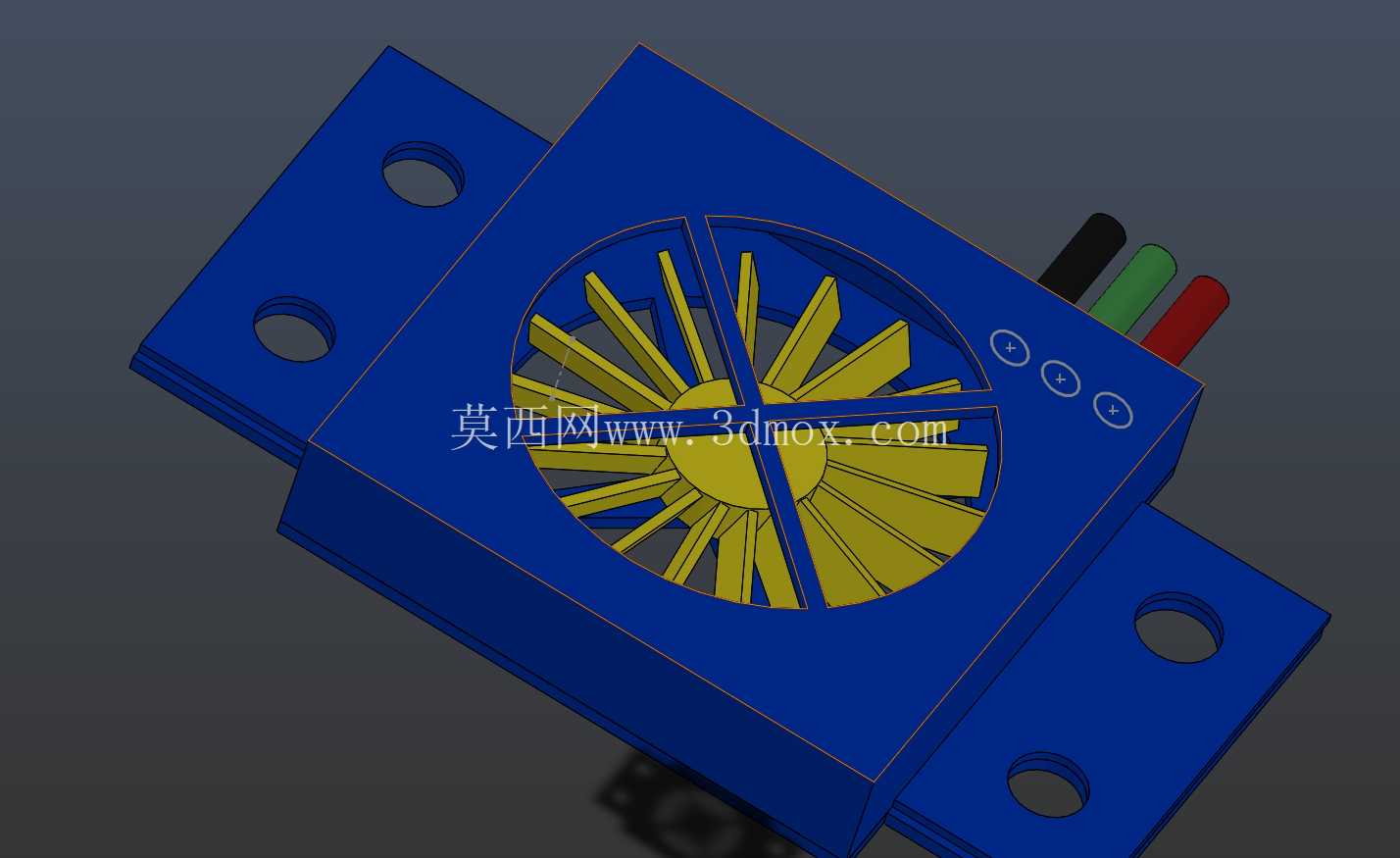

从功能特性来看，这个结构的扇叶做了等距排布设计，转动时的动平衡更容易校准，长时间高转速运行下不会出现明显的震动，避免震动传导到主板或者机箱上引发共振噪音。外框架上预留的三个功能按键位，可以拓展风扇转速调节、灯光控制这类附加功能，不需要额外在框架上开孔做结构修改。框架的壁厚做了均匀化处理，不管是采用注塑工艺还是3D打印工艺生产，都不会出现壁厚不均导致的缩痕或者打印翘曲问题，成型良率能得到有效控制。

做这类散热结构设计的时候，最容易忽略的就是安装兼容性问题，很多原型设计只考虑扇叶本身的气动性能，忽略了和现有设备内部空间的适配，这个结构在设计初期就对照了市售主流笔记本、台式机的内部安装空间尺寸，整体厚度控制在常规25mm风扇的标准厚度范围内，不会出现安装后和内存、硬盘这类周边元件干涉的问题。气流路径上，扇叶转动产生的轴向气流能直接吹向发热元件表面，带走热量后顺着机箱或者笔记本的散热风道排出，不会在设备内部形成涡流导致热量堆积，对于日常办公、轻度游戏这类使用场景下的电子设备，这个结构的散热能力完全能满足核心元件的温度控制需求，避免因为过热导致的降频问题，保障设备运行的稳定性。
