户外液化气瓶防护存放笼结构设计

这款液化气瓶防护存放笼，主要面向餐饮后厨、户外施工临时供气点、小型工商业燃气使用场景设计，核心作用是给直立放置的液化气瓶提供物理防护，避免气瓶受外力碰撞、倾倒，同时兼顾日常换气操作的便捷性，解决零散放置气瓶易被杂物磕碰、人员误碰导致阀门松动、瓶体倾倒引发燃气泄漏的安全隐患。

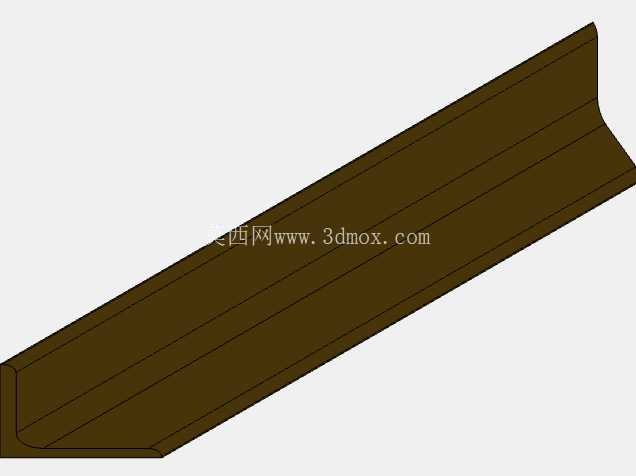

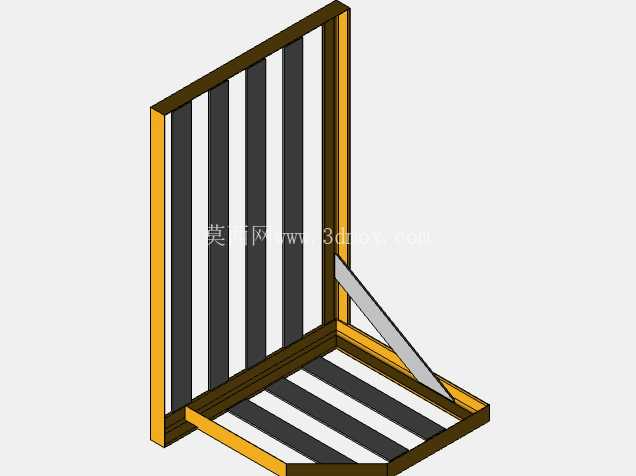

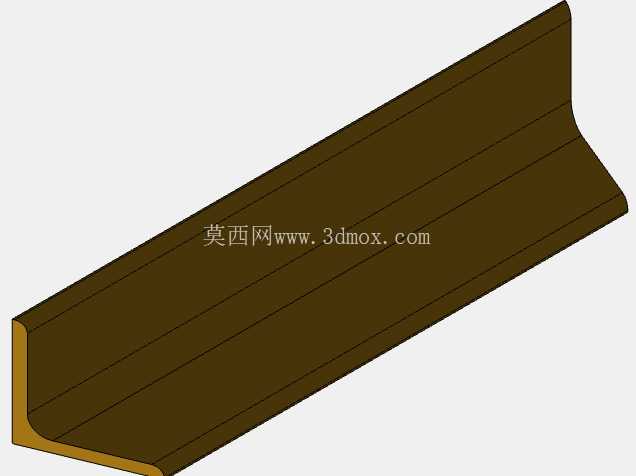

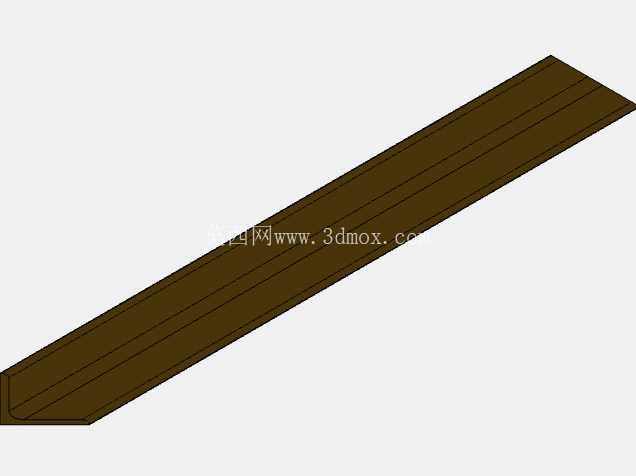

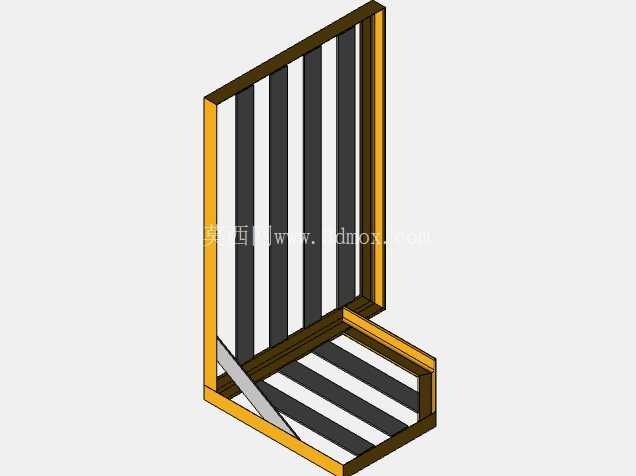

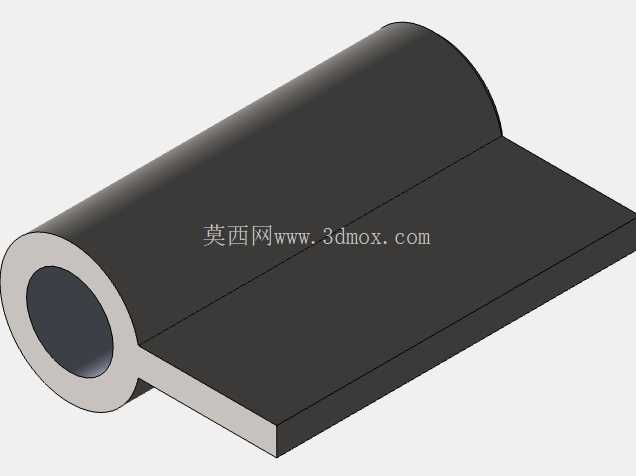

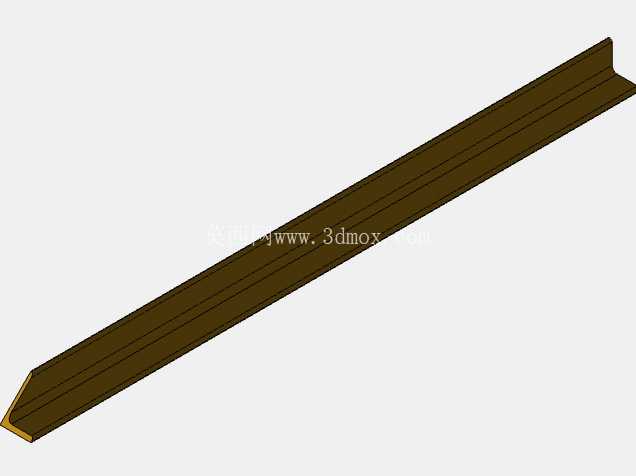

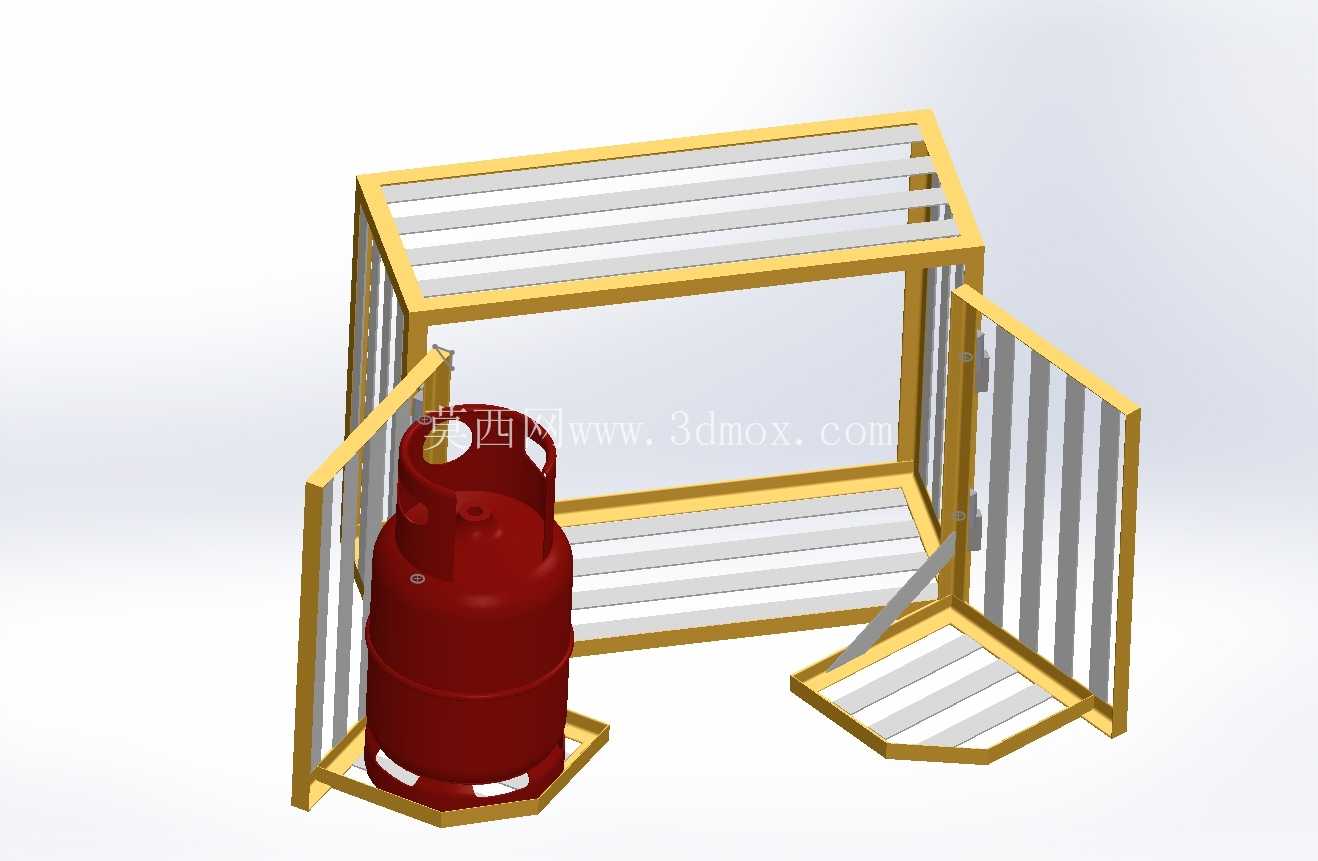

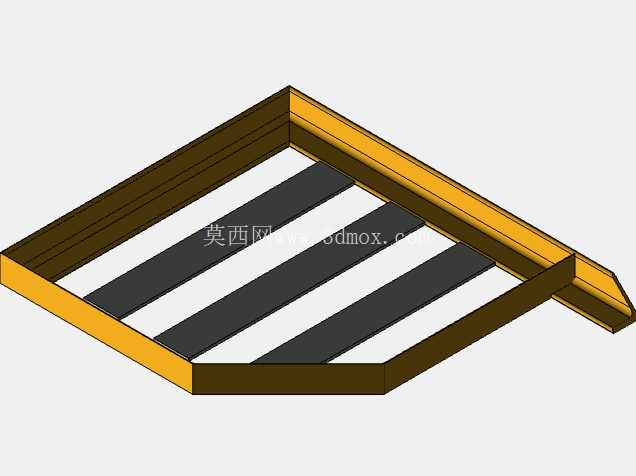

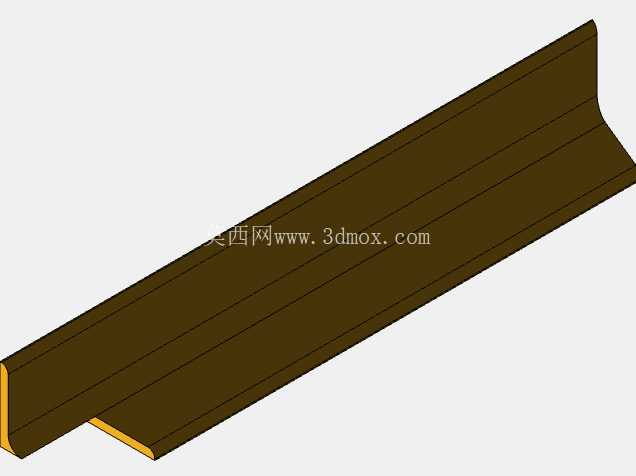

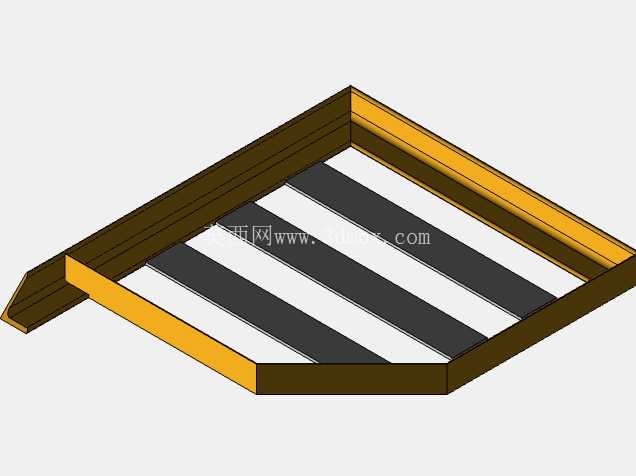

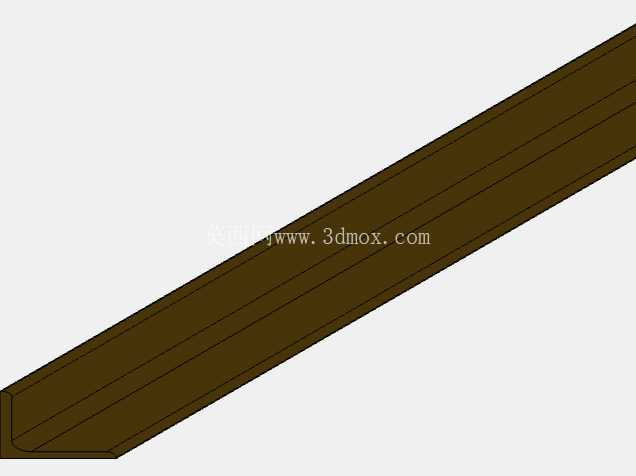

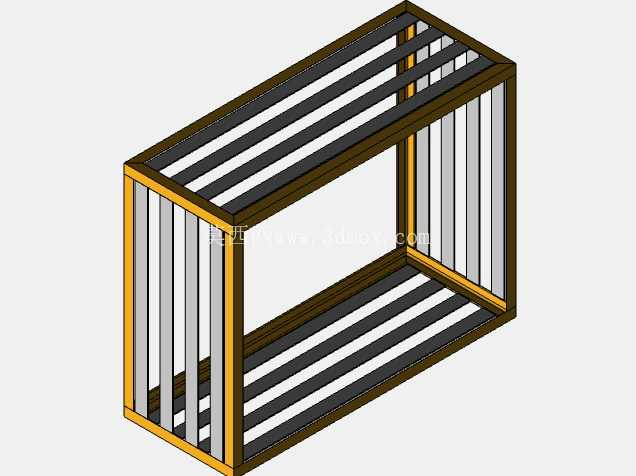

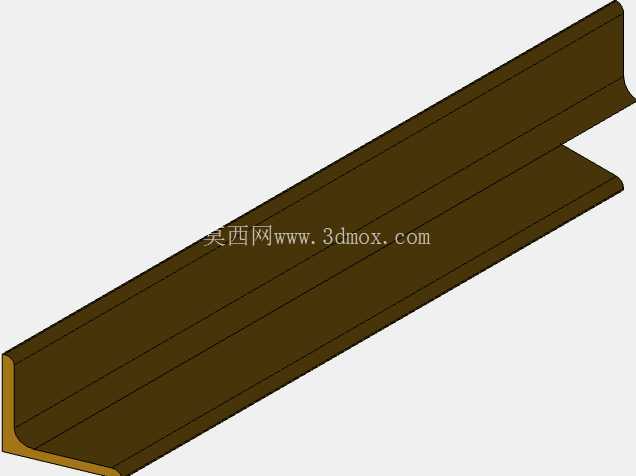

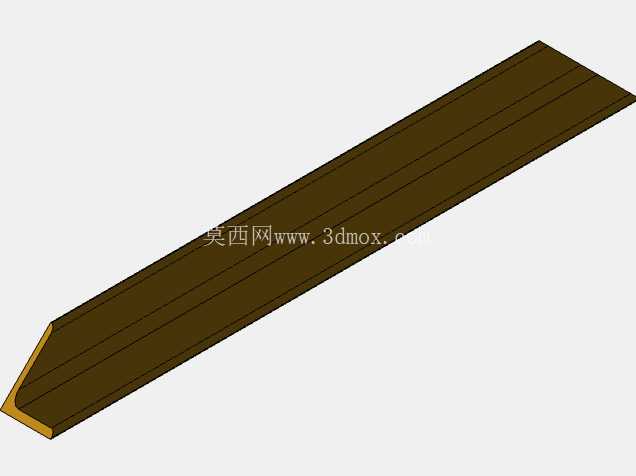

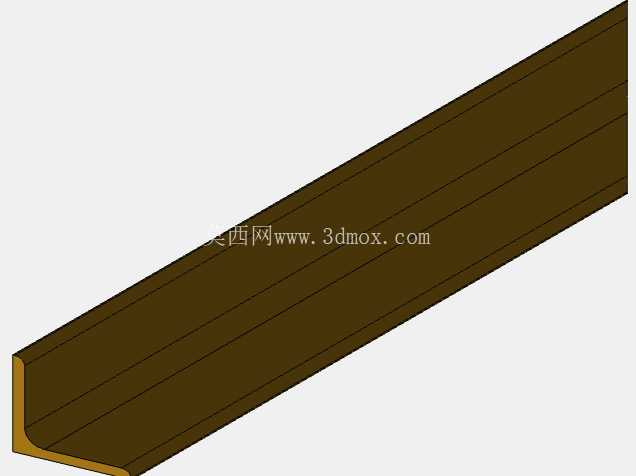

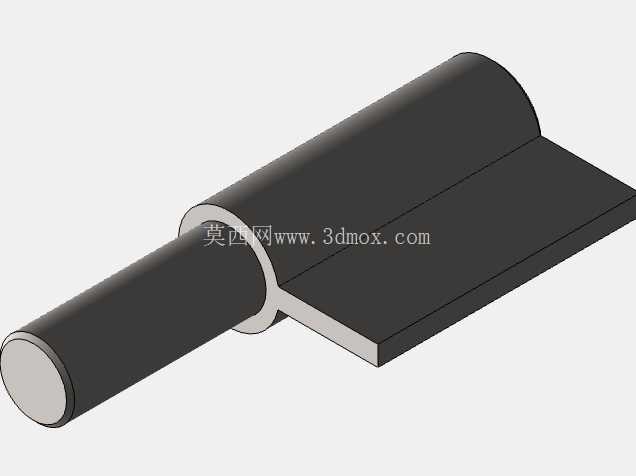

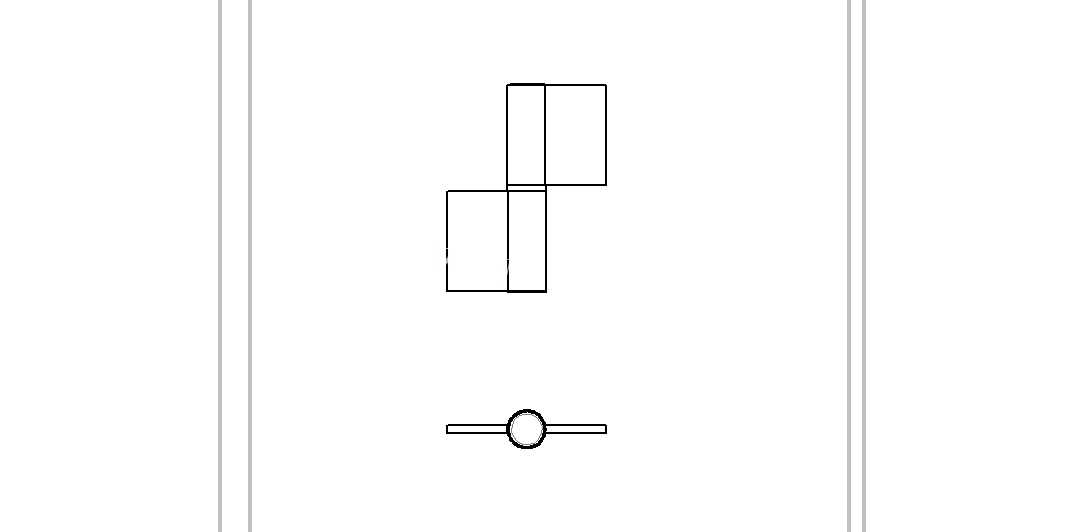

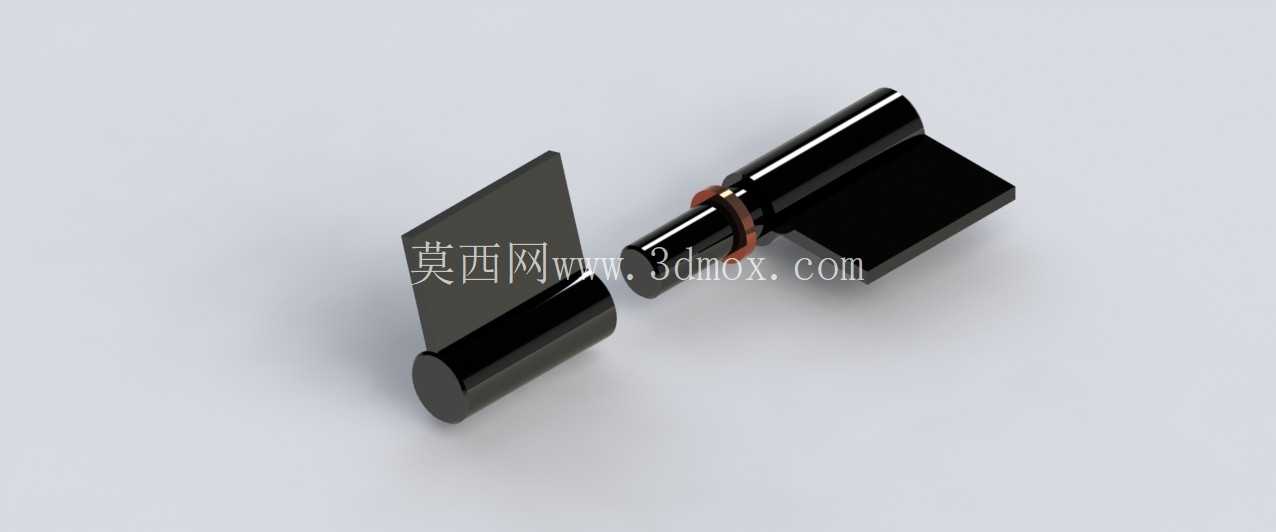

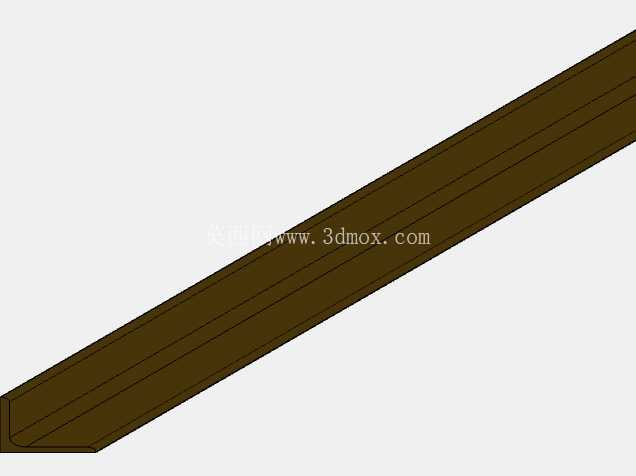

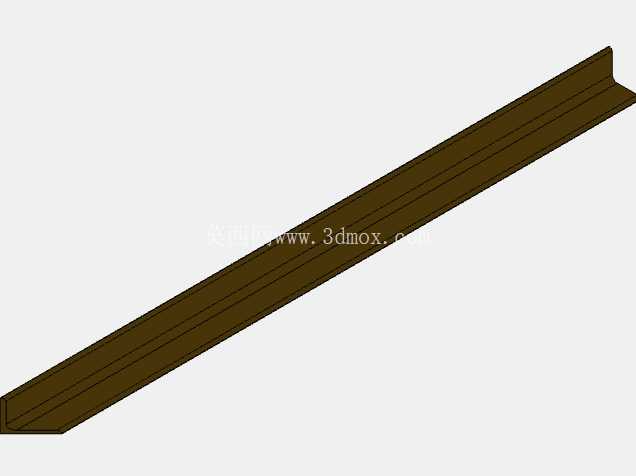

从结构设计逻辑来看，整体采用框架式镂空结构，主体框架选用等边角钢焊接成型，框架杆件之间预留均匀间隙，既可以减轻整体自重，也能保证日常巡检时可以直接观察瓶体压力、阀门状态，不需要额外打开结构就能完成日常点检。底部采用六边形承托底座，底座内侧设置与标准15kg液化气瓶底部弧度匹配的限位凸边，气瓶放入后可以直接卡入限位区域，不需要额外捆绑固定就能限制瓶体水平方向位移，避免瓶体在笼内晃动。笼体的开门结构采用双开式对开门设计，其中一扇门设置可翻折的踏板式延伸板，换气作业时可以将延伸板翻下搭在地面，形成平缓过渡坡道，满装气瓶不需要人工抬升就能顺着坡道推入笼内，降低换气作业的劳动强度，门体与框架之间采用可拆卸式合页连接，合页销轴可以直接拔出，后期门体出现变形损坏时不需要整体切割框架就能完成更换。

在安装边界与尺寸适配方面，整体框架内部净空尺寸按照常用15kg民用液化气瓶的最大外形尺寸预留余量，瓶体放入后与四周框架杆件的间隙不小于50mm，避免瓶体阀门、减压阀直接接触框架导致磕碰损坏；框架整体高度控制在1.2米，刚好覆盖气瓶瓶身主体至阀门下方位置，既不会遮挡阀门操作空间，也能对瓶身主要受力区域形成有效防护；底部框架预留四个膨胀螺栓安装孔，安装时可以直接通过膨胀螺栓固定在水泥地面上，整体抗侧向推力不小于500N，满足户外使用的抗风、防碰撞要求。框架表面采用黄色烤漆处理，符合工业安全防护设施的颜色标识要求，在户外环境下辨识度高，能提醒过往人员注意避让燃气设施。

细节设计上，门体关闭后采用插销式锁止结构，锁止位置预留挂锁孔，可以加装挂锁限制无关人员随意开启气瓶阀门，避免非作业人员误操作。框架杆件的所有外露端头都做了圆弧打磨处理，没有尖锐毛刺，避免作业人员操作时被划伤。镂空的杆件间隙控制在80mm以内，既不会因为间隙过大导致外部杂物伸入触碰瓶体，也不会因为间隙过小增加整体材料成本、遮挡观察视线。底部承托区域预留了排水小孔，户外雨天使用时不会在底座区域积水，避免瓶体底部长期泡水出现锈蚀，延长气瓶的实际使用寿命。

从实际使用场景的适配性来看，这款结构既可以单独固定在墙面旁作为单瓶供气点的防护设施，也可以多个并排拼接组成多瓶组的临时供气站防护结构，框架侧面预留了螺栓连接孔，多组拼接时不需要额外焊接就能完成固定，适配不同规模的用气场景。相比全封闭的气瓶存储柜，这种镂空框架结构通风性更好，即使出现微量燃气泄漏也能快速扩散，不会在封闭空间内积聚形成爆炸隐患，更适合开放式、半开放式的用气场景使用。
