G型固定夹钳工装夹具结构设计

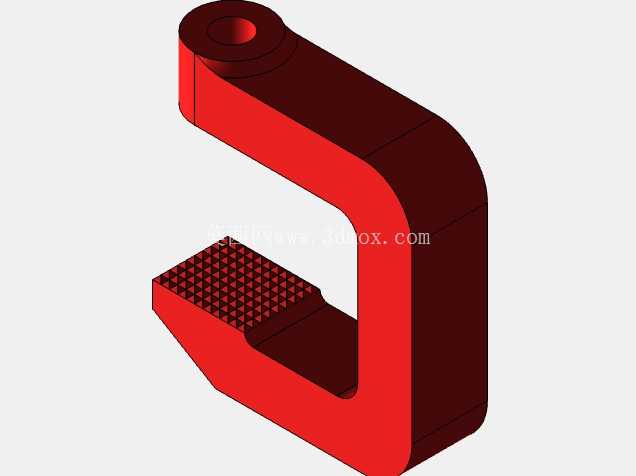

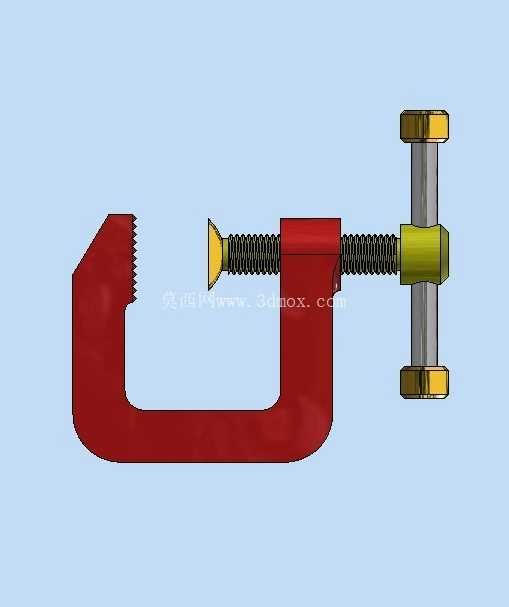

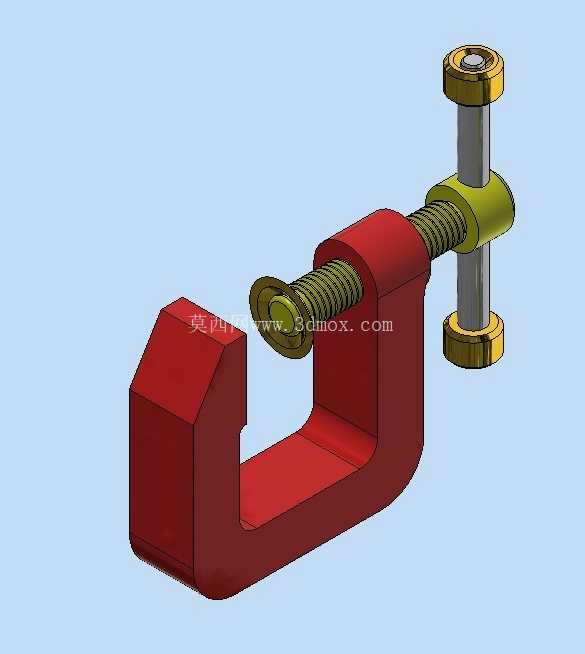

　　这款G型固定夹钳是机械加工、装配工位、模具调试场景中极为常用的手动夹紧工装，日常在钳工台工位、小型零件焊接组对、木料粘接固定、薄壁件铣削辅助装夹环节都能见到它的身影，核心作用是通过螺旋进给的机械力，将两个或多个待加工、待粘接、待装配的工件牢牢压合在基准面上，避免加工过程中工件出现位移、翘曲、错位的问题。从结构设计逻辑来看，整个夹钳采用C型开口的主体框架作为受力基体，框架部分选用高强度铸铁一体成型的结构方案，C型开口的深度决定了单次装夹可容纳的工件最大纵深，开口的垂直高度则对应可装夹工件的最大厚度范围，设计时特意在框架的受力弯折处做了加厚的圆弧过渡处理，避免夹紧力过大时应力集中导致框架开裂，框架的固定端做了平面铣削处理，保证和工件接触的面有足够的平面度，不会压伤工件表面同时保证夹紧力均匀分布。

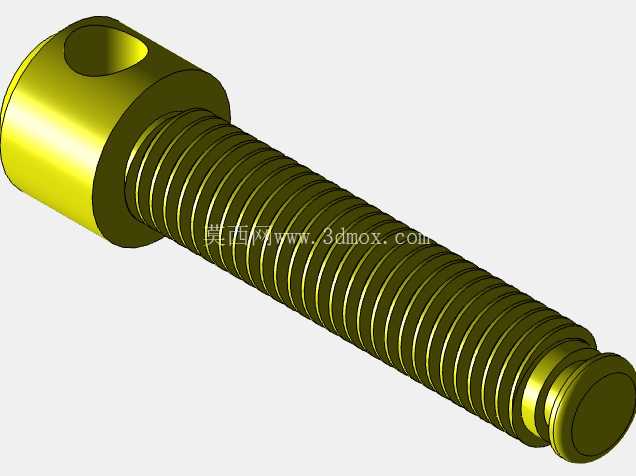

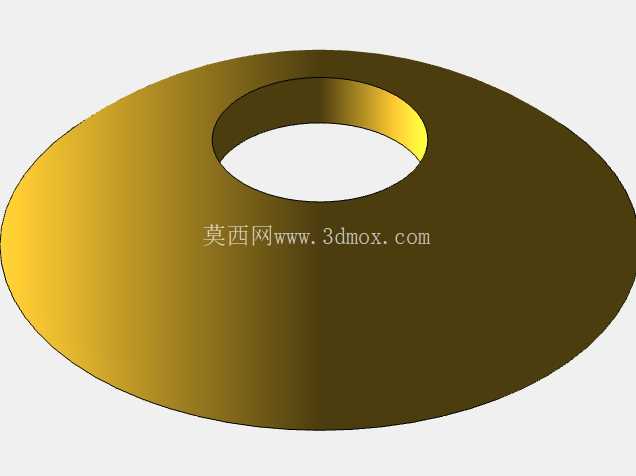

　　夹钳的进给部分采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，能够承受更大的轴向夹紧力，而且具备良好的自锁性能，夹紧后不会因为加工过程中的振动出现螺纹回松、夹紧力失效的问题。螺杆的前端配有活动压头，压头和螺杆端部采用活动铰接的结构，夹紧时压头可以根据被夹工件的表面角度自动微调贴合角度，避免出现点接触压痕，同时保证夹紧力垂直作用在工件表面，不会产生侧向分力导致工件移位。

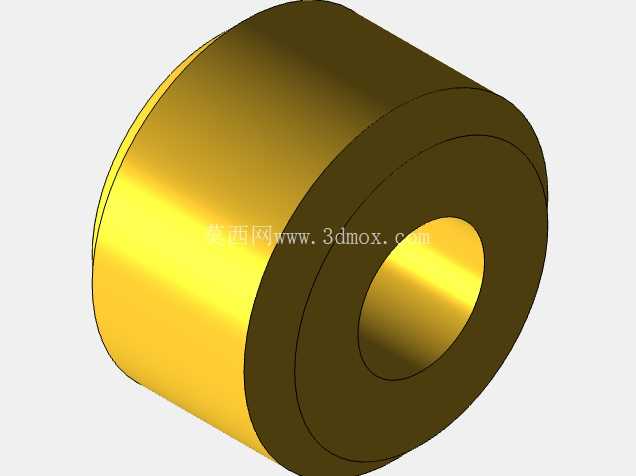

　　螺杆的尾端搭配了T型转动手柄，手柄两端做了滚花防滑处理，操作人员不需要额外工具，徒手转动手柄就能完成夹紧和松脱动作，手柄的力臂长度经过匹配计算，普通人徒手施加的力经过螺纹增力后，就能产生足够的夹紧力满足常规装夹需求，不需要借助加力杆，避免过度施力导致螺纹变形或者框架断裂。从安装边界来看，这款夹钳属于手动便携工装，不需要额外固定安装，使用时直接将C型开口跨在待夹紧的工件和基准台面上，转动手柄进给压头即可完成装夹，整体外形紧凑，C型框架的外侧没有突出的尖锐棱角，存放和携带都很方便，不会刮碰其他工件或者工具。在实际使用场景中，这类夹钳除了常规的机械加工装夹，还经常被用于设备维修时的零件临时固定、管路粘接时的接口压合、钣金件整形时的辅助定位，甚至在非标设备的临时改型、样机调试阶段，也会用这类夹钳做快速的位置固定，验证结构可行性后再做永久连接。设计时特意将螺杆的行程做了冗余设计，不需要完全旋出螺杆就能适配从薄垫片到最大开口厚度范围内的所有工件，减少操作时的空行程转动时间，提升装夹效率。

　　压头的接触端面做了淬火硬化处理，长期和工件接触摩擦也不会出现凹陷、变形，延长夹钳的整体使用寿命，螺杆和框架的螺纹配合部位预留了合适的配合间隙，即使长期使用后螺纹出现轻微磨损，也不会出现卡滞、转动不畅的问题，日常维护只需要定期在螺纹部位涂抹少量润滑脂，就能保证操作顺畅。和常见的快速夹钳相比，这种螺旋进给的G型夹钳夹紧力调节范围更大，既可以用很小的力固定易碎的薄壁塑料件、木质工件，也可以施加较大的力固定金属件进行焊接、铣削作业，适用场景更广，而且没有快速夹钳的铰接松动问题，夹紧可靠性更高，是车间工位上常备的通用工装之一。
