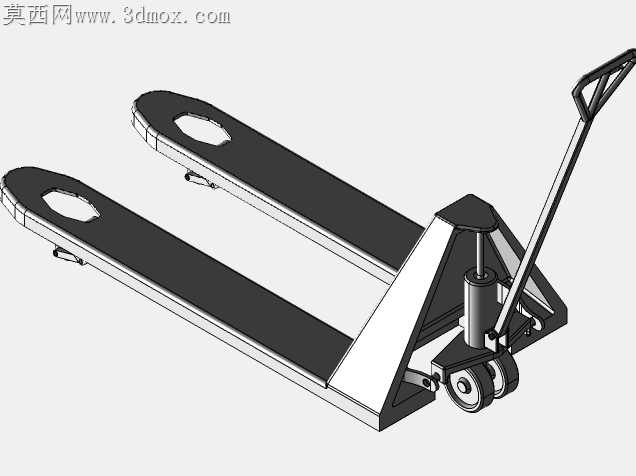

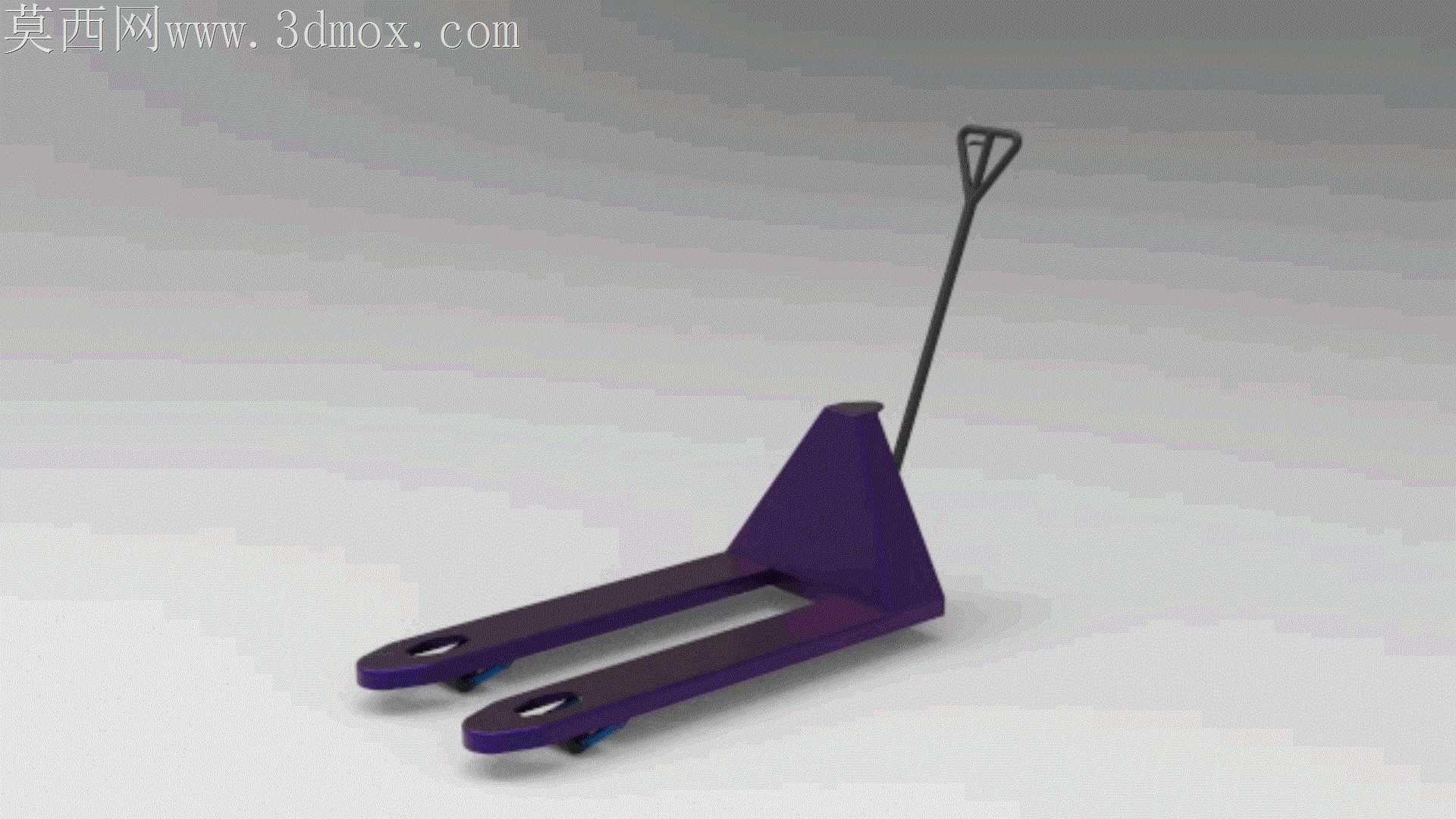

手动液压搬运托盘车结构设计

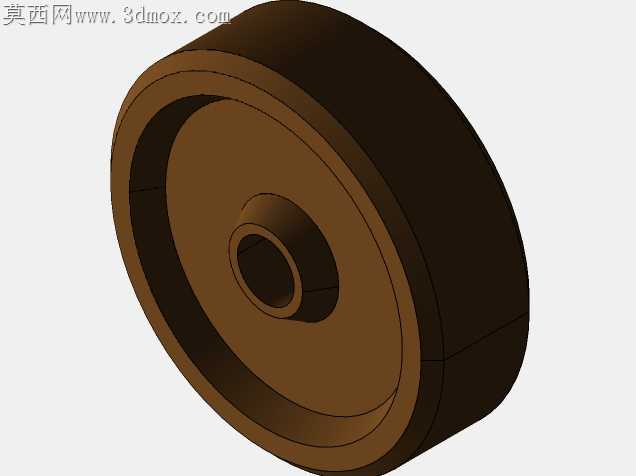

这款手动液压托盘搬运车是仓储物流、生产车间、商贸流通场景中应用极为广泛的短距离货物搬运设备，主要用于带标准托盘承载的整托货物移位、装卸货对位、车间工序间物料转运等作业，能够适配绝大多数国标及欧标通用托盘的插取作业，无需额外动力源，单人即可完成两吨级以内货物的升降与移动操作，是目前平面仓储场景中普及率最高的手动搬运装备。从实际作业用途来看，该设备主要解决了短距离内整托货物的人力搬运难题，相较于全电动搬运设备，它无需充电维护、整体自重更轻、转弯半径极小，能够在狭窄的货架通道、货梯轿厢、集装箱内部等受限空间内灵活作业，尤其适合单日作业时长不超过4小时、搬运距离在30米以内的轻中度搬运场景，在电商仓储、零售配送、生产制造线边仓、农资建材门店等场景中都能发挥极高的作业效率，大幅降低人工搬运的劳动强度，同时避免人工抬运货物带来的砸伤、磕碰等安全风险。在功能特性设计上，这款托盘车采用了集成式液压泵站作为升降动力核心，通过操纵杆的上下压动即可驱动货叉平稳抬升，抬升行程满足常规托盘离地10厘米左右的通行需求，操纵杆集成了下降控制阀，扳动即可控制货叉平稳回落，能够精准控制下降速度避免货物倾倒；车体前部的承载轮采用小直径高强度尼龙轮或聚氨酯轮，既能够顺利插入托盘底部的预留间隙，又具备足够的承载能力与耐磨性能，后部转向轮搭配大角度转向结构，可实现接近90度的转向角度，适配狭窄空间的转向需求；整车的受力结构经过力学优化，三角形的泵体安装座将货叉承载的重量均匀分散到前后轮组，避免长期重载出现结构变形。从设计思路层面，这款模型完全还原了真实量产托盘车的结构逻辑，首先围绕通用托盘的标准尺寸确定货叉的间距与长度，货叉外宽适配标准1200*1000托盘的叉孔间距，叉体厚度控制在托盘底部预留间隙范围内，确保能够顺利插入绝大多数标准托盘的底部；液压泵站的安装位置选择在车体后部靠近转向轮的区域，既能够利用杠杆原理降低压动操纵杆所需的力度，又能平衡前部货叉承载的重量，避免搬运过程中出现翘头问题；操纵杆的长度与倾斜角度经过人机工程优化，操作人员保持直立姿态即可完成所有操作，无需大幅弯腰，降低长期作业的疲劳感。在外形尺寸与安装边界方面，这款托盘车的整体长度适配常规通道的转弯需求，货叉下降到最低位置时的整体高度满足托盘底部的间隙要求，抬升到最高位置时的离地高度满足厂区内常见的减速带、地面接缝的通行需求；转向轮的安装位置预留了足够的摆动空间，在最大转向角度下不会与车体结构发生干涉，承载轮的安装支架采用下沉式设计，在保证轮组转动顺畅的同时尽可能降低叉体的最低高度，进一步提升设备对不同托盘的适配能力。
