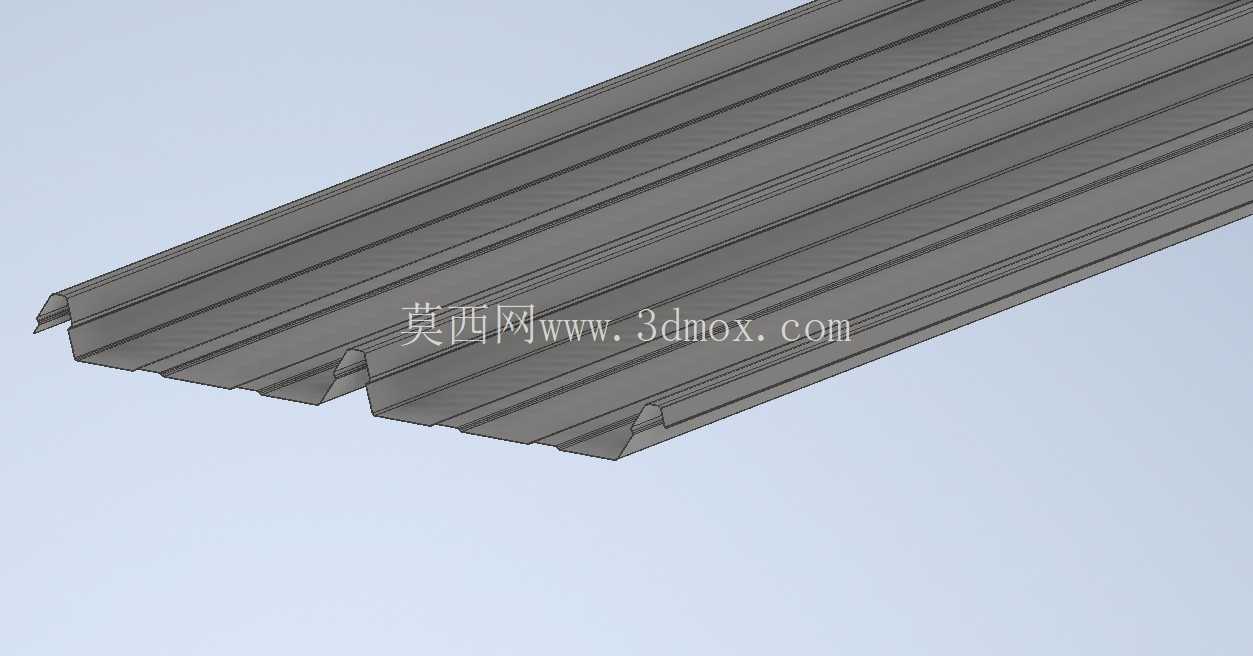

KLIPLOCK406型6米长屋面压型型材结构

　　从实际工程使用场景来看，这类锁扣型压型型材在安装时不需要穿透板面打钉固定，通过配套的固定支座与板边的锁扣结构实现机械咬合固定，能够避免传统打钉固定带来的钉孔渗漏隐患，同时适配金属屋面因温度变化产生的热胀冷缩位移，不会因为温度应力造成板面变形、固定件松动的问题。在产品功能特性层面，该型材的板型截面经过辊压成型后，板边的锁扣结构能够和相邻板材实现360度直立咬合，咬合后的接缝高度达到40mm以上，能够有效阻挡暴雨天气下的雨水漫渗，同时板型的加强筋结构沿着型材长度方向通长设置，能够提升板面的抗弯承载能力，在人员踩踏进行屋面检修时，不会出现明显的板面凹陷变形，减少后期维护过程中对屋面防水构造的破坏。在工业与民用建筑的金属围护系统设计中，长尺寸压型锁扣型材是屋面防水构造里的核心受力与密封构件，本次涉及的6米定尺KLIPLOCK406型材，主要应用于大跨度钢结构厂房屋面、大型物流仓储金属屋面、公共建筑金属围护系统的直立锁边防水构造层，区别于传统短尺拼接型材，6米的定尺长度能够大幅减少屋面沿坡度方向的拼接接缝数量，从构造源头降低雨水渗漏的概率，尤其适配南方多雨区域、沿海高风压区域的屋面围护需求。

　　从设计思路的角度出发，该型材的截面构型充分考虑了辊压生产的工艺可行性，所有弯折圆角均匹配常规压型钢板辊压机组的成型轮参数，不需要定制特殊的成型模具就可以实现批量生产，同时6米的定尺长度匹配常规货运车辆的车厢内尺寸，不需要超长运输资质就可以完成材料转运，降低项目的物流成本；在截面参数设计上，型材的有效覆盖宽度经过优化，在保证板型刚度的前提下尽可能提升单块板材的覆盖面积，减少屋面安装的板材数量，提升现场施工效率。

　　关于外形尺寸与安装边界，该型材单根长度为6000mm，安装时相邻板材沿长度方向的搭接长度需要满足150-200mm的构造要求，搭接位置需要设置通长的密封胶条保证接缝防水性能；沿板宽方向，单块板材的有效覆盖宽度为406mm，安装时固定支座的间距需要根据项目所在地的风荷载取值进行计算，通常在高风压区域支座间距不大于600mm，普通区域支座间距不大于900mm，固定支座需要通过自攻螺钉可靠固定在屋面的檩条结构上，保证型材和下部承重结构的连接强度。

　　在和配套构件的适配性上，该型材可以和同系列的0.48BMT顶板配套使用，在屋面的屋脊、檐口、天沟等节点位置，通过配套的泛水板、堵头、密封件实现完整的防水构造，不需要额外切割修改板型就可以完成节点拼装，能够减少现场加工的工作量，降低现场施工的质量管控难度。从结构受力的角度来看，该型材的截面惯性矩经过验算，在1.0kN/㎡的屋面活荷载作用下，板面的最大挠度能够满足金属围护结构的规范限值要求，不会因为积雪荷载、检修荷载造成板面过度变形进而破坏锁扣位置的密封性能；同时型材的板边锁扣结构在承受风揭荷载时，咬合处的抗脱承载力能够满足沿海地区12级台风的风揭力要求，不会出现大风天气下屋面板材被掀落的问题。在三维建模过程中，需要重点还原板边的锁扣截面细节、通长加强筋的构型，不能简化锁扣位置的弯折结构，否则在后续做施工模拟、节点碰撞检查时，会出现板材咬合间隙不符合实际、固定支座安装位置干涉的问题；同时建模时需要考虑板材的厚度参数，保证截面的几何尺寸和实际辊压成型的产品一致，为后续的工程量统计、构件加工图导出提供准确的模型依据。
