直径16.2毫米门用球捕捉定位构件

　　这款球捕捉定位构件主要应用于小型柜门、设备检修门、嵌入式暗门的闭合定位场景，在需要频繁开合、对闭合对位精度有一定要求的柜体结构中，这类构件可以替代传统的碰珠锁扣，实现门体闭合后的自动卡紧定位，避免门体在非外力开启状态下出现松脱、移位的问题，尤其适合空间紧凑、不适合安装外露式锁具的门体结构使用。从实际使用场景来看，这类构件常被嵌入安装在门体侧边的对应安装孔内，配套的定位凹坑开设在门框对应位置，当门体推动至闭合位置时，端部的钢球在内部弹簧的预紧力作用下卡入门框凹坑，实现门体的临时固定，开启时只需施加超过弹簧预紧力的拉力即可带动钢球回缩，完成门体开启动作，整个开合过程无需额外操作锁具，使用便捷性较高。

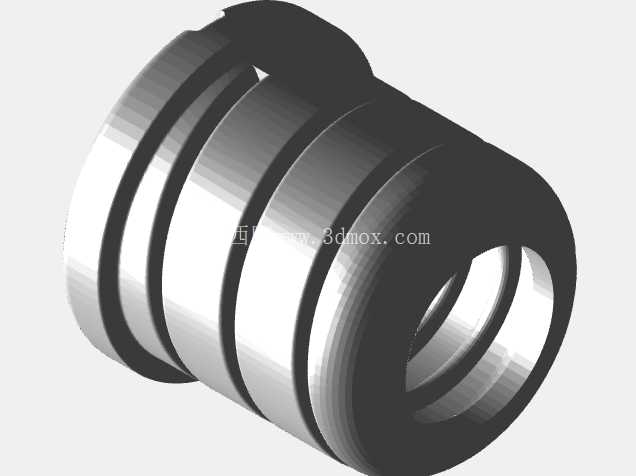

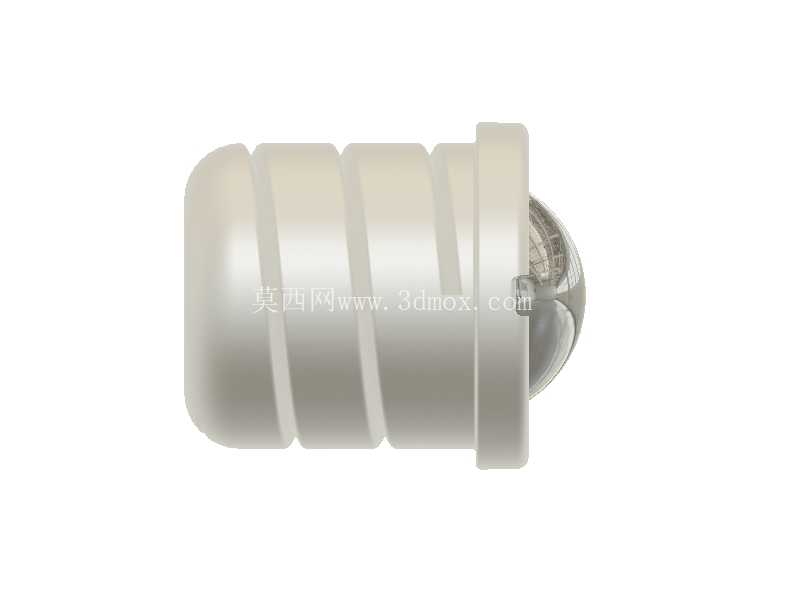

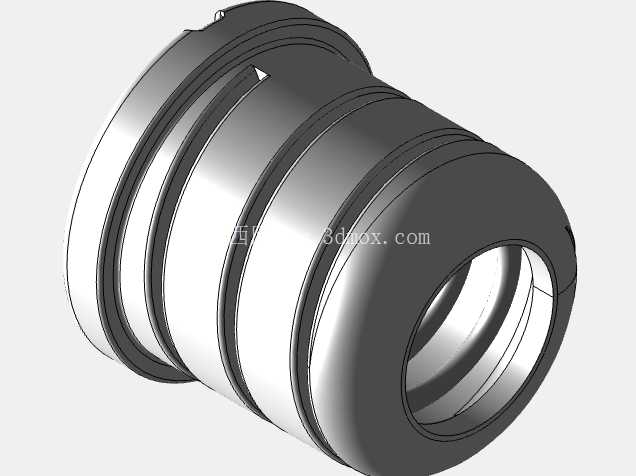

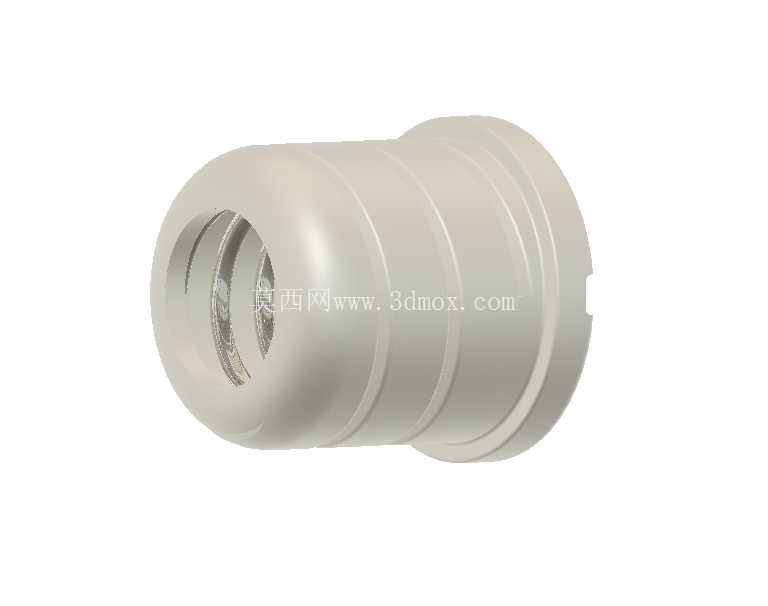

　　从结构设计层面来看，构件主体采用阶梯轴式的圆柱外形，外壁设置多道环形凹槽，这些凹槽一方面可以在安装时填充粘接剂，提升构件与安装孔之间的连接牢固度，避免长期使用后构件出现轴向窜动；另一方面也可以适配不同过盈量的安装孔，通过凹槽的形变补偿孔径公差，降低安装孔的加工精度要求。端部伸出的钢球采用高精度轴承钢材质，表面粗糙度控制在较低水平，开合过程中与门框凹坑的接触为滚动摩擦，长期使用的磨损量极小，能够保证上万次开合后依然保持稳定的卡紧力。构件整体直径为16.2毫米，安装时需要在门体侧边加工直径16.2毫米、深度匹配构件主体长度的圆柱形安装孔，安装后构件端面与门体侧边表面齐平，不会突出门体表面影响外观，也不会在开合过程中与门框发生剐蹭。

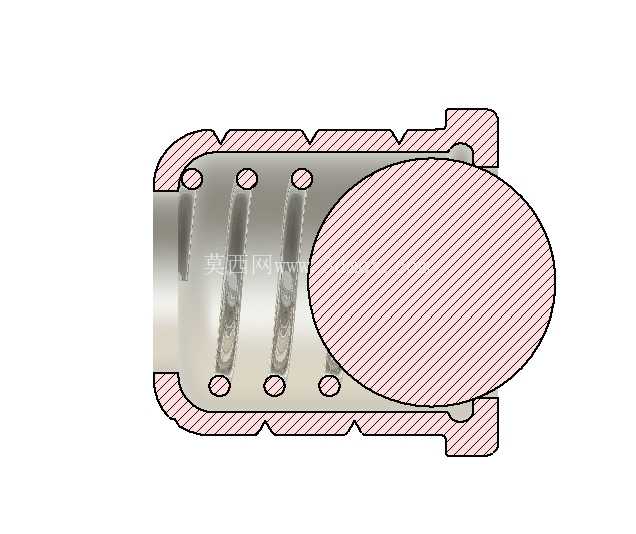

　　内部的弹簧预紧力经过匹配设计，既能够保证门体闭合后不会因轻微振动自行开启，又不会出现开启拉力过大导致使用手感生涩的问题，钢球的伸出量控制在合理范围内，既保证足够的卡接深度，又避免钢球伸出过多导致门体闭合对位困难。在结构细节处理上，钢球与主体内腔的配合间隙经过严格控制，既保证钢球可以灵活伸缩，又不会出现钢球从内腔脱落的问题，主体端部的收口工艺能够可靠限制钢球的最大伸出位置，长期使用不会出现收口变形导致钢球脱落的故障。主体外壁的环形槽采用等间距分布，槽深控制在合理范围，不会因为开槽过深影响构件整体的结构强度，也不会因为开槽过浅导致粘接固定效果不足。

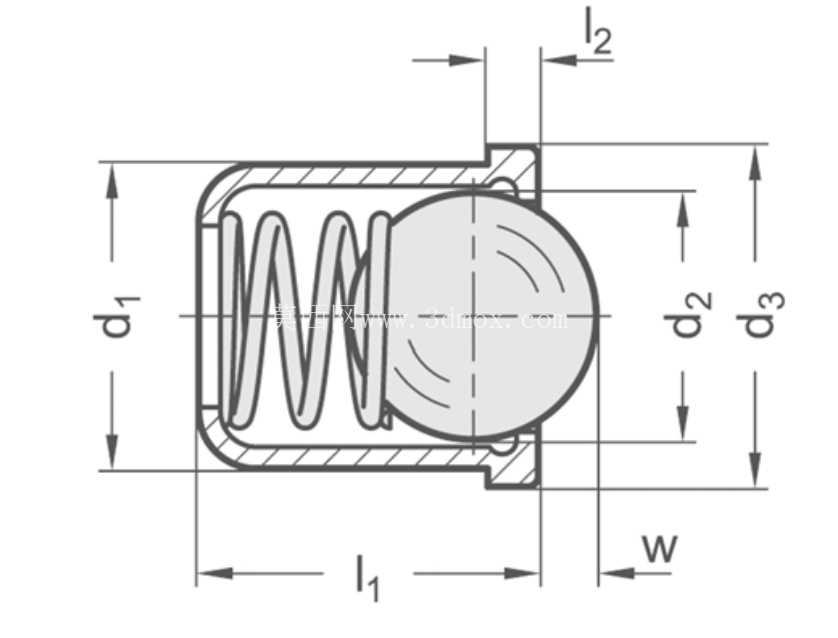

　　这类构件在实际选型时，需要根据门体的重量、开合频率匹配对应的弹簧预紧力规格，针对重量较大的门体可以选择预紧力稍大的规格，针对小型轻质门体则选择预紧力较小的规格，保证使用手感与固定可靠性的平衡。安装过程中需要注意门框上的定位凹坑与构件的同轴度，凹坑的直径略大于钢球直径，深度匹配钢球伸出量，凹坑边缘做倒角处理，避免钢球卡入时出现硬接触导致构件损坏。从三维建模的角度来看，这类构件的建模需要重点关注钢球与内腔的配合关系、环形槽的尺寸精度、端部收口的结构合理性，建模时需要预留合理的公差间隙，保证加工后构件的动作灵活性，同时要验证钢球在最大伸出、完全回缩两个极限位置的运动干涉情况，确保内部弹簧的安装空间足够，不会出现弹簧压缩到并圈时钢球依然无法完全回缩的问题。
