多楔带传动用带键槽同步滑轮结构

在各类轻工输送、机床辅机传动、自动化生产线的动力传递环节中，带轮类零件是承担扭矩传递、转速匹配的核心基础部件，本次呈现的多楔带适配滑轮结构，正是针对中低载荷、高转速平稳传动场景设计的典型传动件。从实际应用场景来看，这类带键槽的多楔带轮常被用在包装线的输送辊驱动、小型机床的进给传动、纺织设备的罗拉传动、物流分拣线的皮带驱动单元中，相比普通平带轮，多楔带的接触面积更大，传动滑差率更低，运行过程中振动更小，能够满足长时间连续运转的工况需求。

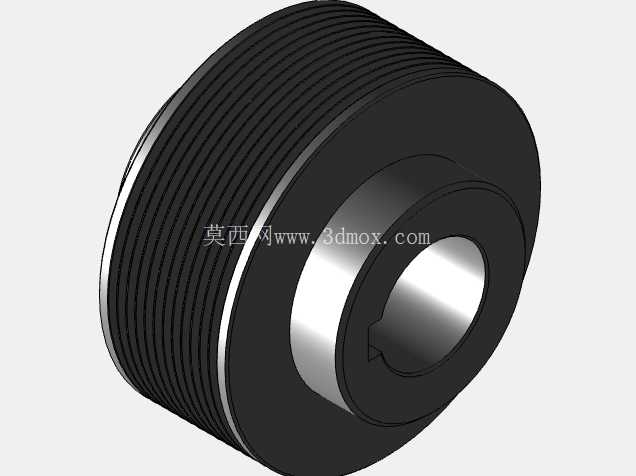

从结构设计思路来看，该滑轮采用整体式实心轮体结构，轮缘部分加工有多道等距的环形楔槽，槽型角度与配套多楔带的楔齿完全匹配，安装时楔齿嵌入槽内，既可以依靠摩擦力传递扭矩，也能通过齿槽的嵌合避免高速运转时的皮带跑偏问题。轮体中心为通孔设计，孔内加工有标准平键键槽，安装时可直接与传动轴配合，通过平键传递扭矩，相比过盈配合的安装方式，键连接的装拆难度更低，后期维护更换时无需专用拉马即可完成拆卸，适合需要定期检修更换易损件的生产场景。轮体两侧设置有高出轮缘的挡边结构，能够在皮带安装存在小幅偏斜、设备运行出现小幅振动时，限制皮带的轴向窜动，避免皮带从轮槽中脱出引发设备停机故障。

从安装边界与尺寸适配角度来看，该滑轮的轮毂部分做了加厚处理，轮毂长度与轮缘宽度保持合理比例，安装到轴上后，轮毂端面与轴肩贴合，能够保证轮体的安装垂直度，避免轮体偏摆导致的皮带单侧磨损。轮体外径与中心安装孔的比例经过匹配计算，在满足传动比要求的前提下，尽可能控制轮体的转动惯量，降低电机启动时的惯性负载，减少启动过程中的电流冲击。轮槽的加工精度直接影响传动平稳性，设计时槽距公差控制在较小范围内，保证每一道楔槽都能与皮带楔齿均匀接触，避免局部应力集中导致的皮带过早磨损，同时轮槽表面做了光滑处理，减少皮带运行时的摩擦损耗，延长皮带的使用寿命。

在实际选型使用时，需要注意该滑轮适配的多楔带型号与槽数，安装前需要核对轴径与键槽尺寸是否匹配传动轴参数，安装时要保证两个配对带轮的端面共面，避免皮带出现扭曲受力的情况。日常运行过程中，这类带轮无需额外加注润滑脂，仅需定期检查皮带张紧力与轮槽磨损情况即可，当轮槽出现明显磨痕、挡边出现磕碰变形时，需要及时更换带轮，避免磨损加剧导致皮带断裂。相比同步带轮，多楔带轮的传动噪音更低，制造成本更可控，在对传动精度要求不是极高、但对运行平稳性有要求的场景下，这类结构的滑轮是性价比极高的传动选择。整体结构没有多余的复杂设计，所有结构特征都围绕传动可靠性、装拆便捷性、运行稳定性三个核心需求展开，没有冗余的减重孔或者装饰性结构，完全是面向工业实际使用场景的实用型传动零件设计，能够适配绝大多数中低载荷的带传动需求。
