移动式木屑颗粒燃烧供热炉结构设计

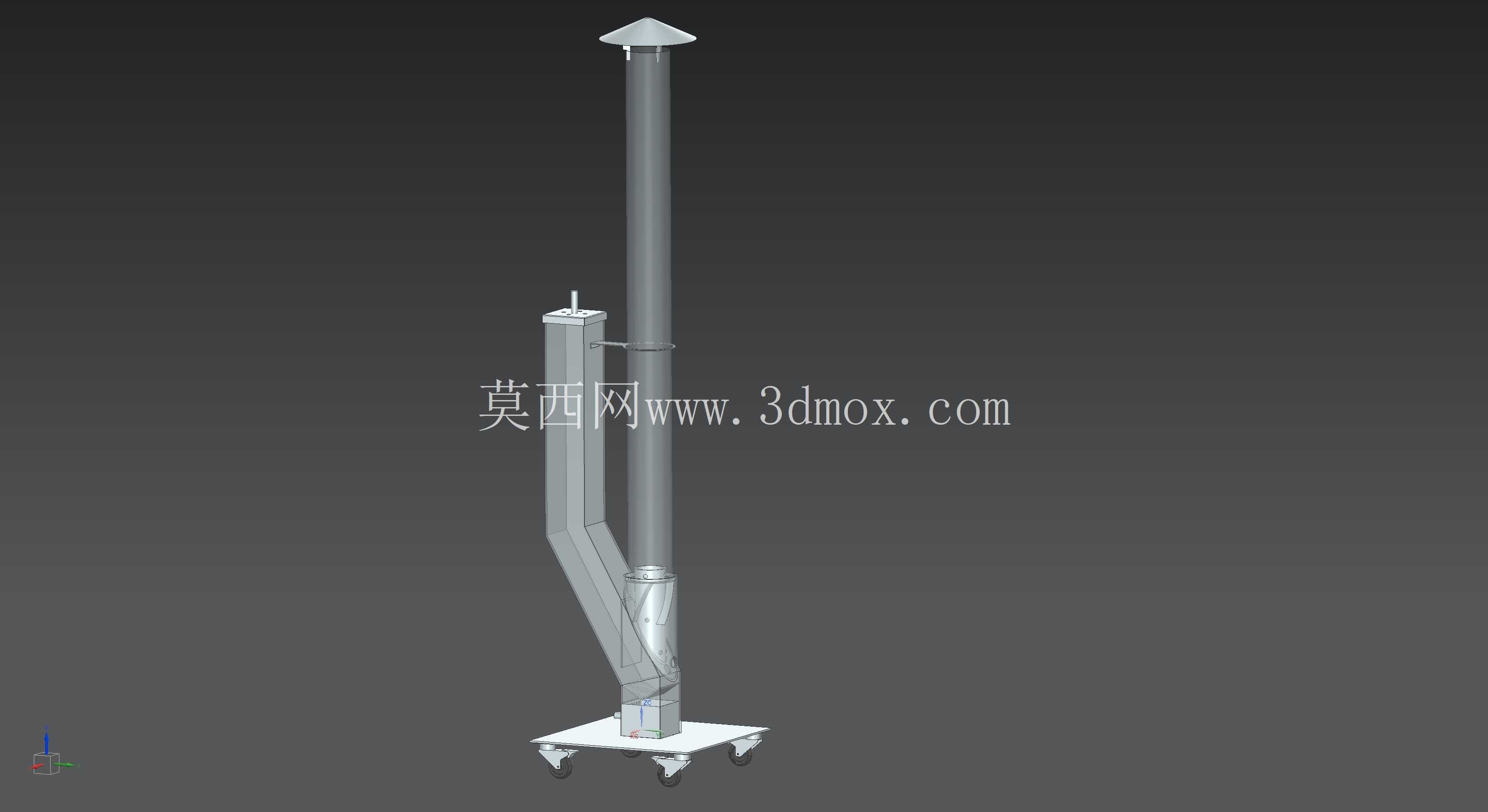

这款颗粒燃烧炉的三维结构，核心面向小型作坊、户外临时作业点、乡村分散式采暖以及小型农产品烘干场景的供热需求，区别于大型固定安装的工业燃烧锅炉，整体采用立式窄体布局，底部配置带刹车的万向脚轮，可在硬化地面上灵活推移，适配需要频繁切换供热点位的使用场景，比如小型木材加工车间的边角料就地燃烧供热、户外施工营地的临时采暖、山区农户的冬季取暖兼炊事供热等场景，不需要做复杂的混凝土基础固定，推移到目标点位后锁死脚轮即可完成就位，大幅降低了安装部署的门槛。

从结构功能划分来看，设备从下到上依次为带滚轮的承托底座、燃烧腔体、倾斜进料通道、立式排烟立管以及顶部防雨风帽，其中燃烧腔体位于设备下部靠近底座的位置，采用锥斗式落灰结构，燃烧后的木屑灰分可顺着锥面滑落到底部的集灰抽屉，不需要频繁停机清理积灰，日常维护只需要定期抽出集灰抽屉倾倒灰渣即可，操作门槛极低。倾斜布置的进料通道从侧上方接入燃烧腔体，角度经过反复校核，既可以保证颗粒燃料依靠自重顺畅滑入燃烧区，不会出现卡料堵料的问题，又能避免燃烧区的火焰顺着进料通道反窜，提升使用过程的安全性。

排烟立管采用分段式法兰连接结构，总高度经过热压与排烟效率核算，足够的立管高度可以形成自然抽力，不需要额外配置引风机就能让燃烧产生的烟气顺利排出，降低了设备的配套成本与运行电耗，立管顶部的锥形防雨风帽采用伞状结构，既可以阻挡室外降雨顺着排烟管灌入燃烧腔体，又不会阻碍烟气的正常扩散，风帽与立管顶部采用插接固定，后期清理立管积灰时可以直接取下，维护十分方便。

设计过程中重点考量了小型燃烧设备的几个常见痛点：首先是移动性问题，底部四个脚轮的安装座做了加强筋处理，承托底座采用加厚钢板折弯成型，可承受燃烧腔体加上满仓燃料的总重量，推移过程中不会出现底座变形、轮组脱落的问题；其次是燃烧适配性，燃烧腔体的配风孔采用分层布置，底层配风提供主燃烧所需的氧气，上层配风可以让未完全燃烧的挥发分进行二次燃烧，降低排烟中的颗粒物含量，提升燃料的利用效率，不管是木质颗粒、压缩木屑块还是破碎后的秸秆压块，都可以在腔体内充分燃烧，不需要对设备做额外改造；第三是安装边界的控制，设备整体的横向占用面积极小，最宽处为底部脚轮的外沿尺寸，即使是面积狭小的临时板房、作坊角落都可以放置，排烟立管的安装位置在设备本体的中心线上，外接排烟延长管时不需要做偏心转接，现场配管十分方便。

在结构细节处理上，进料通道的外侧设置了观察口，可以随时查看进料的顺畅度以及燃烧区的火焰状态，不需要打开炉门就能判断设备的运行情况；燃烧腔体的炉门采用耐高温密封垫贴合，关闭后不会漏烟漏火，炉门上配置了可调式进风挡板，可根据燃料的种类、实际供热需求调节进风量大小，控制燃烧速率；所有外露的金属结构件都做了圆角处理，避免安装、推移过程中划伤操作人员，焊接位置全部做了满焊打磨，不会出现焊缝漏烟的问题。

不同于大型工业锅炉需要配套复杂的上料、除尘、电控系统，这款颗粒炉完全依靠自然通风与重力进料实现稳定运行，没有复杂的电气元件，故障率极低，即使在没有供电的偏远区域也可以正常使用，对于需要低成本供热、燃料来源以本地木质边角料为主的场景十分适配，三维建模过程中对各个部件的装配间隙做了严格校核，所有活动部件比如集灰抽屉、炉门、风帽都预留了合理的热膨胀间隙，设备长时间高温运行时不会出现部件卡滞、变形卡死的问题，脚轮的安装高度经过核算，让底座距离地面留有足够的通风间隙，既可以避免底座长时间高温烘烤地面，又能为底层配风提供足够的空气流通空间。
