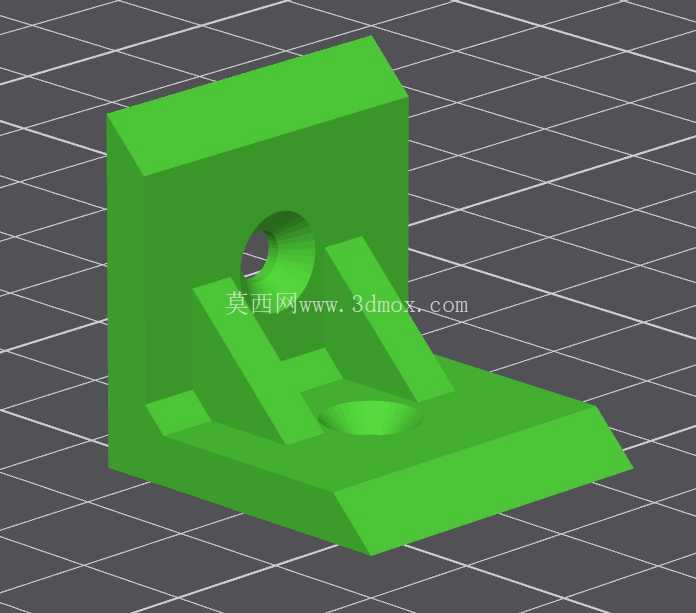

L型带加强筋连接角码压铸结构件

　　日常做设备机架组装、板式家具拼接、小型工装框架搭建的时候，直角位置的连接强度一直是容易出问题的点，很多时候用普通角铁要么贴合度差，要么受力后容易在弯折位置出现应力开裂，尤其是需要承受侧向倾覆力的安装场景，普通薄角件根本扛不住长期交变载荷，这款L型角座结构就是针对这类场景做的优化设计。先看安装边界，整个零件的两个垂直安装面都做了平整的贴合基准面，底面安装板预留了沉头安装孔位，安装时螺丝头可以完全沉入孔内，不会突出平面影响后续板材或者机架型材的贴合，垂直立面上的通孔做了同轴度公差约束，穿装销轴或者连接螺栓的时候不会出现卡滞，两个安装面的垂直度公差控制在0.1mm以内，拼接的时候能保证两个被连接件的垂直精度，不用额外做校准调整。

　　结构设计上特意在两个垂直面的夹角位置加了两道斜向加强筋，筋位从立面顶部一直延伸到底板的边缘位置，不是那种短筋只做局部加强，这种通长的筋条能把立面受到的侧向力直接传导到底板的整个安装面，不会让应力集中在转角的弯折位置，之前做过同类型无筋角件的受力仿真，侧向加载到800N的时候转角位置应力就超过了压铸铝合金的屈服强度，加了这两道筋之后，同等加载条件下应力峰值能降到原来的40%，完全满足常规机架、家具拼接的承重需求。筋位中间还做了镂空减重的结构，不是实心填充，压铸的时候能减少壁厚不均导致的缩孔缺陷，同时也能降低零件整体重量，安装的时候更方便对位，镂空的边缘都做了R角过渡，不会出现应力集中的缺口，也避免安装的时候划手。

　　底板前端做了小角度的斜切处理，不是直角边，安装的时候如果被连接件的拼接位置有微小的焊渣或者裁切毛刺，斜切边能避开这些干涉位置，保证两个安装基准面能完全贴实，不会因为局部干涉导致安装后出现缝隙，影响连接刚性。实际应用场景里，这类角件可以用在铝型材机架的直角拼接位置，替代型材自带的角槽连接件，连接强度比内置角件高30%以上，也可以用在板式家具的柜体直角连接，比普通塑料角码的承重能力高一个等级，还能用于小型自动化设备的护板安装、工装治具的基板直角固定，甚至户外宣传栏、设备防护罩的框架拼接都能适用。

　　设计的时候特意考虑了压铸工艺的成型需求，所有拔模方向都保持一致，没有倒扣结构，不需要额外做抽芯机构，能降低模具成本，所有壁厚都保持均匀，筋位厚度比安装面薄1mm左右，避免压铸的时候出现积料缩松，孔位的边缘都做了倒角，方便后续攻丝或者穿装螺栓，零件的外边缘都做了小圆角处理，没有尖锐的锋边，后续做表面喷塑或者阳极氧化的时候也不会出现涂层积留的问题。从安装尺寸来看，底板的安装孔位间距适配常规的2020、3030铝型材的安装孔距，也适配市面上主流的板式家具连接螺丝的孔位尺寸，不用额外重新打孔就能直接替换市面上现有的同类型角件，互换性很强。立面的通孔直径适配M6、M8的连接螺栓，能满足大部分中等载荷的连接需求，整个零件的外形尺寸控制得比较紧凑，安装之后不会突出被连接件太多，不会影响设备或者家具的外观整洁度，也不会和周边的其他零部件产生干涉。
