DMU50配套立式安装功能组件结构

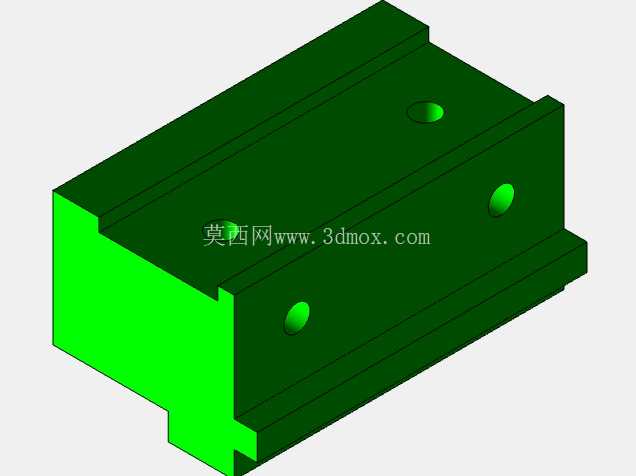

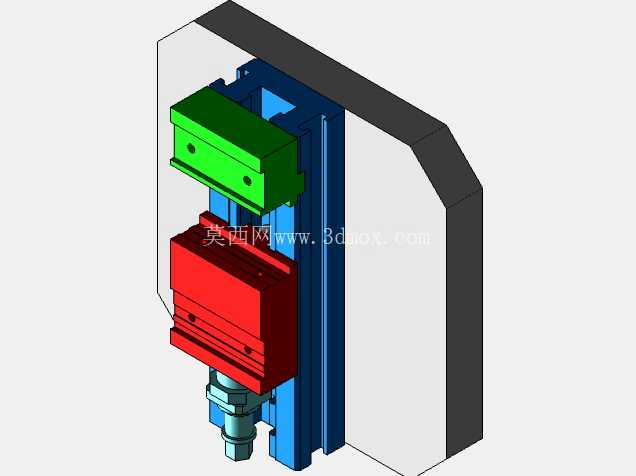

　　从实际使用场景来看，这类组件常安装在压铸机出料侧的机架立板上，或是DMU50设备的侧装工位旁，依托立式导轨结构实现上下方向的行程调整，不同颜色的模块分别对应不同的功能分区：上部绿色模块为信号采集与气动控制集成块，内部预留了气路通道与传感器安装位，可直接对接产线的气源与信号线路，无需额外布设外置管线；中部红色模块为核心夹持执行单元，内部设置了对称式的夹爪驱动结构，可根据待加工压铸件的外形更换适配的夹头，夹持行程覆盖常见的中小型压铸件尺寸范围，夹块的安装面预留了标准的螺纹孔位，更换夹头时无需拆解整个模块主体，仅需松开紧固螺丝即可完成替换，大幅缩短换型调试的时间。这套结构是适配DMU50加工场景的立式安装功能组件，主要服务于压铸工序后工件的定位装夹与工位转接环节，在中小型压铸件的机加工产线、压铸单元周边工位中，这类组件承担着衔接压铸出料与后续加工工序的作用，能够在有限的安装空间内完成工件的快速定位、夹持固定，配合产线的输送节奏完成工位间的工件传递，避免人工转运带来的定位偏差与效率损耗。

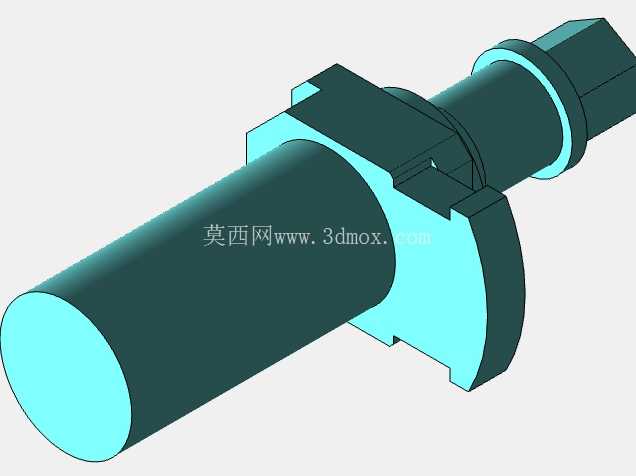

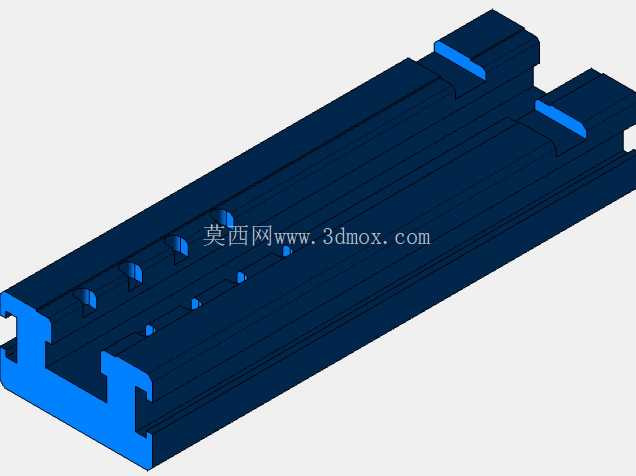

　　下部的接头结构为气路与油路的统一接入端，采用标准的快插接口规格，可直接匹配产线通用的气动管路规格，安装时无需额外加工转换接头。设计过程中优先考虑了安装边界的适配性，背部的蓝色立式导轨采用标准工业铝型材的安装槽尺寸，可直接固定在常见的40系列、45系列铝型材机架上，也可通过转接板安装在钢板焊接的机架立面上，整体结构的厚度方向尺寸控制在紧凑范围内，不会占用过多的工位侧向空间，在多工位并排布局的产线中，相邻组件之间不会出现运动干涉。

　　结构的运动逻辑设计上，导轨副采用了滑动配合加限位挡块的组合，上下行程的两端都设置了缓冲阻尼结构，避免快速移动时出现硬碰撞导致的定位偏移，夹持模块的驱动力通过上部的控制块统一分配，夹爪的开合行程可通过内置的调节螺钉进行微调，适配不同壁厚的压铸件夹持需求，不会出现夹伤工件或是夹持力不足导致的工件脱落问题。从结构细节来看，各个模块之间的连接都采用了定位销加紧固螺丝的组合方式，装配时先通过定位销确定模块间的相对位置，再拧紧紧固螺丝，能够保证反复拆装后的位置精度，不会因为多次维护拆解出现装配偏差。

　　外露的管路接口都设置在模块的下部与侧部，避开了工件进出的运动路径，不会出现管线被工件刮蹭的问题，导轨的侧面预留了行程开关的安装槽位，可根据实际需要的行程长度调整行程开关的位置，无需额外加工安装支架。在压铸车间的实际工况下，这类组件需要耐受一定的环境温度与金属粉尘，设计时所有的运动配合面都预留了防尘密封的安装槽位，可加装防尘密封条阻挡金属粉尘进入导轨配合面，延长维护周期，模块的外壳采用了硬质铝合金材质，在保证结构强度的同时控制整体重量，降低导轨副的负载，提升运动的响应速度。这套结构的安装基准面设置在背部导轨的安装背面，装配时仅需保证该平面与机架立面的平行度，即可保证整体结构的运动垂直度，调试时无需进行复杂的多面找正，适合产线快速搭建时的快速装配需求，夹持模块的中心高度与DMU50设备的工作台中心高度匹配，工件夹持后可直接送入加工位，无需额外调整高度方向的位置，减少工位衔接的辅助时间。
