带齿圈多减重孔传动张紧轮结构

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1197100
  • 带齿圈多减重孔传动张紧轮结构

  在带传动、链传动这类依赖挠性件传递动力的机械系统里,张紧轮是保障传动稳定性的核心配套部件,这款带外圈齿圈的张力轮,主要适配长中心距的同步带传动、大载荷滚子链传动场景,常见于纺织机械的主传动箱、自动化输送线的动力段、大型农机的割台传动组,也可用于部分需要复合张紧+辅助传动的专用设备中。和普通光面张紧轮不同,这款轮体的外圈集成了整圈渐开线齿结构,除了完成常规的张紧功能,还能作为中间传动轮参与动力分流,适配需要在张紧点位额外输出小扭矩动力的布局,不用额外增设中间齿轮轴,能压缩传动箱的整体轴向尺寸。

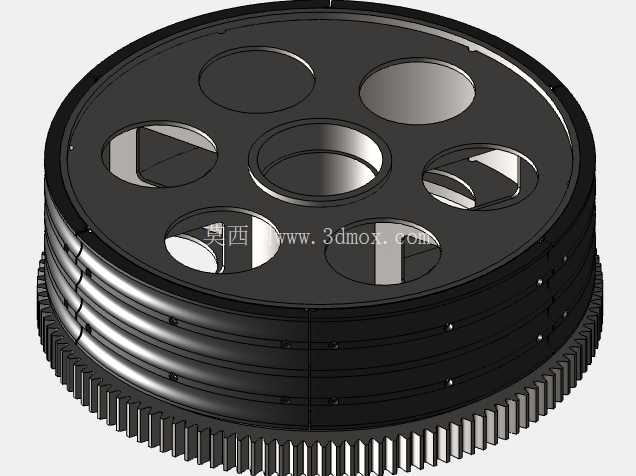

  从结构设计来看,轮体采用多层叠合的盘式结构,主体为圆盘式承载基体,中心设置大直径通孔作为主轴安装位,孔壁预留了键槽适配的加工余量,安装时可根据实际轴径选配平键或者胀紧套,适配不同直径的安装主轴,中心孔周边做了加厚凸台处理,提升轴孔配合段的接触强度,避免长期受径向张紧力出现轴孔失圆、磨损加剧的问题。轮盘端面均匀分布了六个不同规格的通孔,其中四个为大直径圆形减重孔,两个为带铣削平面的异形孔,这类孔位设计一方面是大幅降低轮体自身的转动惯量,让张紧轮在传动系统转速波动时能更快响应,减少挠性件的冲击载荷,另一方面异形孔可作为装配工艺孔,方便拆装时插入撬杆定位、或者穿入吊装螺栓完成重型轮体的吊装就位,同时所有孔位的边缘都做了倒角处理,避免应力集中导致轮盘在交变载荷下出现裂纹。

  轮体的外圈齿圈采用分段式装配结构,齿形段通过周向均布的小紧固件和内层轮基体固定,这种分体设计的好处是齿面出现磨损后,不用更换整个轮体,只需单独更换外圈齿圈段,能降低后期运维的配件成本,同时齿圈和基体的配合面做了止口定位,保证装配后齿圈的径向圆跳动控制在传动精度允许范围内,避免啮合时出现卡滞、异响。轮体的圆柱面设置了多道环形凹槽,这些凹槽一方面是用于缠绕挠性件时增加接触摩擦力,避免带体在张紧轮表面出现打滑,另一方面凹槽可作为储油槽,留存少量润滑脂,降低带体或者链条和轮面接触时的磨损速率,延长挠性传动件的使用寿命。

  安装边界方面,这款张紧轮的轴向总厚度适配常规100-200mm宽度的工业同步带或者多排链条,安装时中心轴的轴线需要和主、从动轮的轴线保持平行,张紧力的调整方向要沿着两轮中心连线的垂直方向,避免轮体承受额外的轴向力;轮体的最大外圆直径要和传动箱的内部预留间隙匹配,保证转动时不会和箱体内壁、周边的管线、其他传动部件发生干涉,端面的减重孔在安装完成后不能有突出的紧固件,避免高速转动时产生风阻或者剐蹭周边部件。实际选型应用时,要根据传动系统的额定载荷核算轮体的承载能力,这款带齿圈的张紧轮可承受的径向张紧力比同尺寸光面轮高30%左右,适合中高速、载荷波动较大的传动场景,设计时轮体的材质可选配铸钢或者高强度铝合金,铸钢材质适配重载、有冲击的工况,铝合金材质适配对减重要求高、转速较高的轻载传动场景,两种材质的结构尺寸完全一致,可根据设备的重量要求、载荷工况灵活选配。
