卧式液压车载起重托举设备结构设计

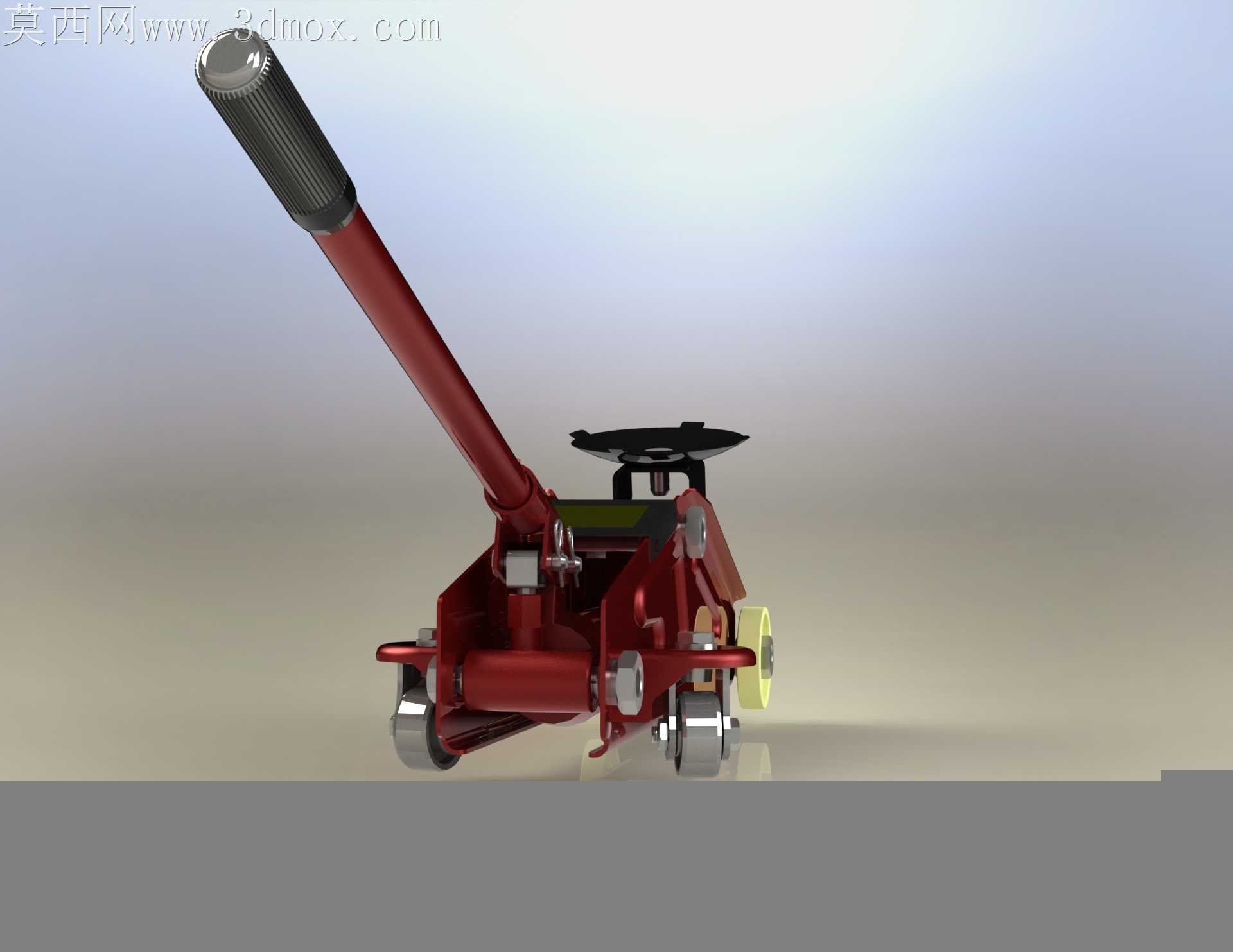

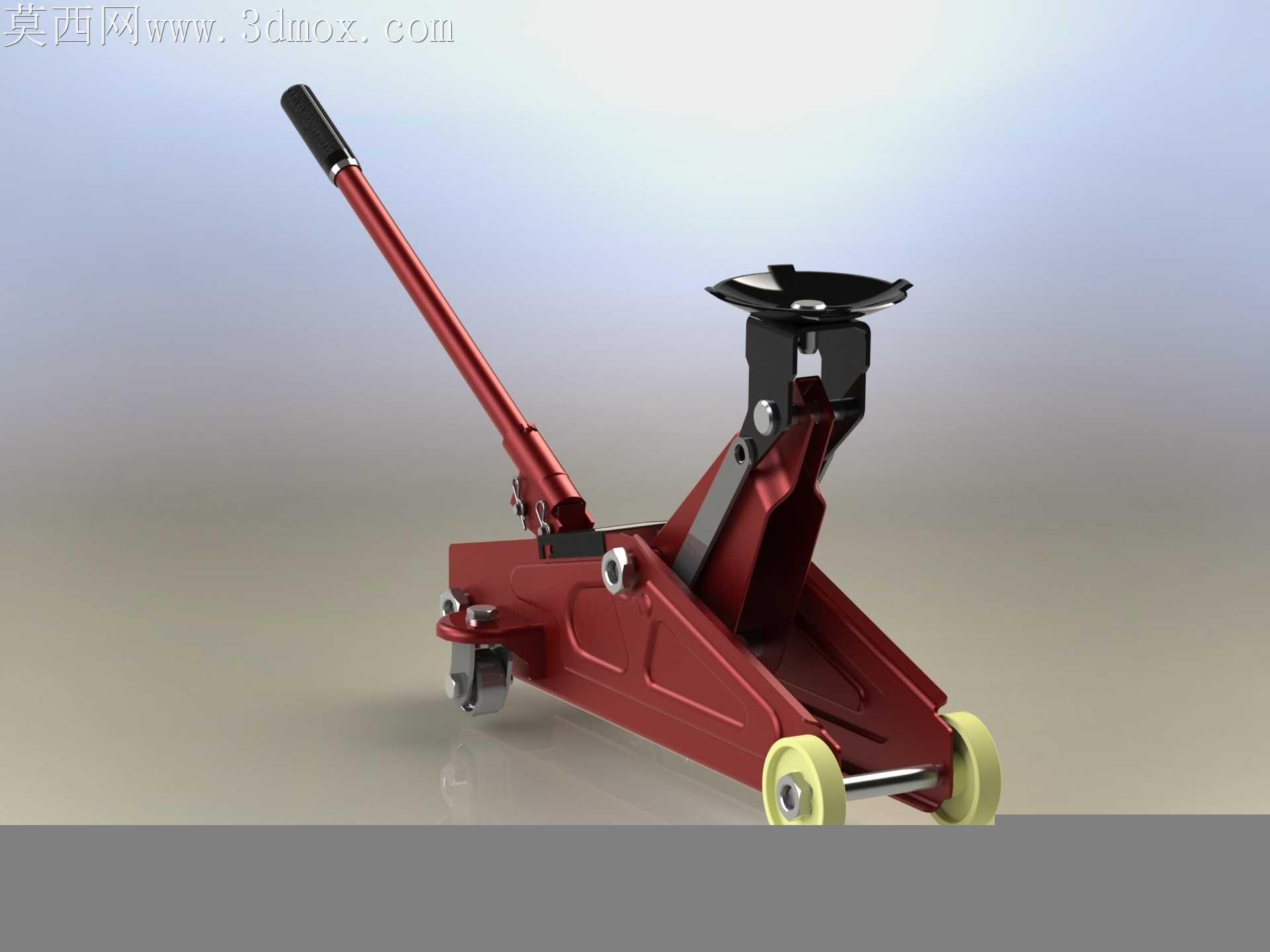

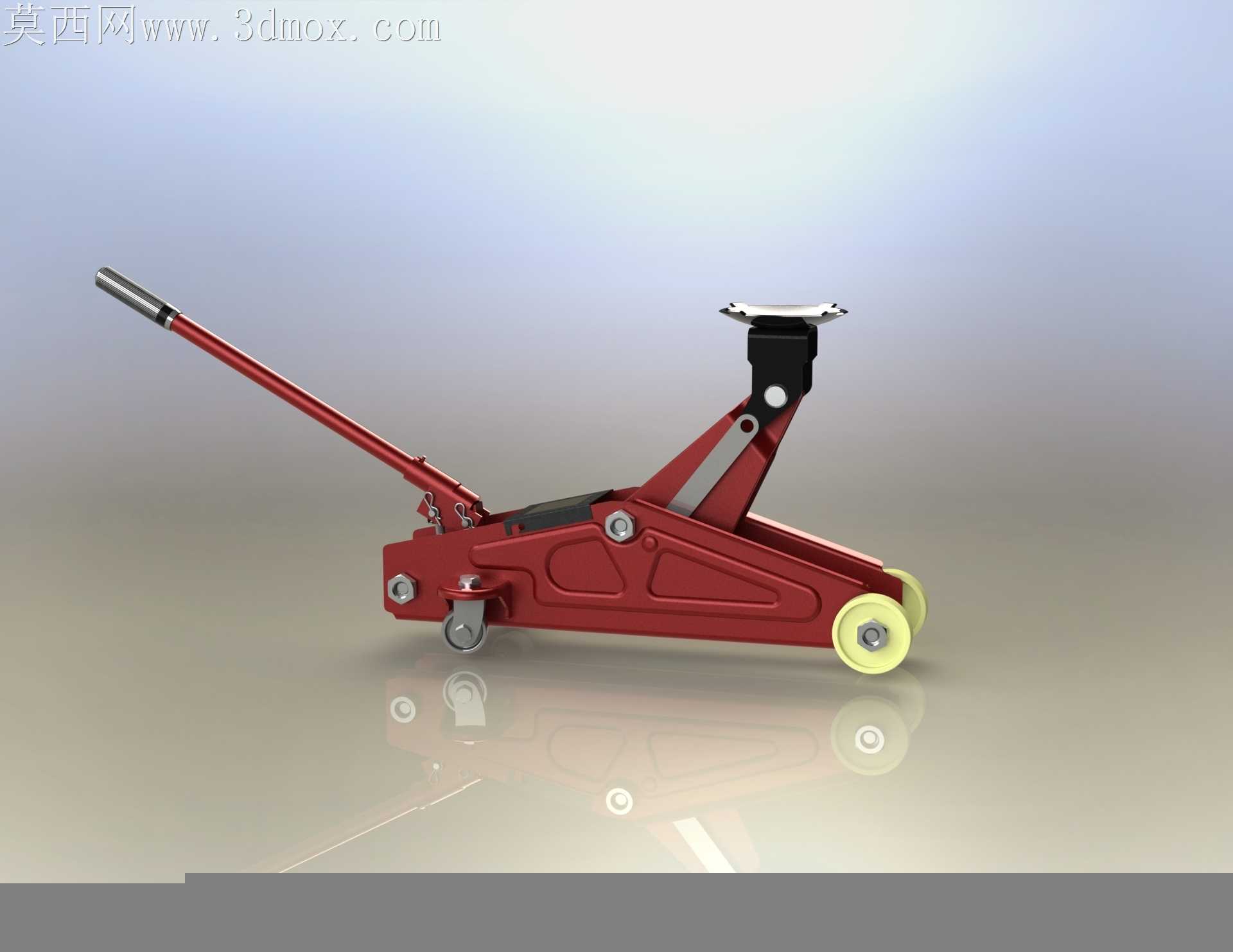

这款卧式液压托举设备，主要面向乘用车快修门店、道路救援作业、私家车主自助维保等场景设计，是车辆底盘检修、轮胎更换、制动系统维护作业中不可或缺的承重托举类工具。相较于传统立式螺旋千斤顶，该卧式结构的设备重心更低，作业时的抗侧倾稳定性更强，能够在平整硬化的铺装路面、车库地坪甚至轻度不平整的户外救援场地完成可靠托举，适配绝大多数家用轿车、城市SUV、轻型货运面包车的底盘托举需求。

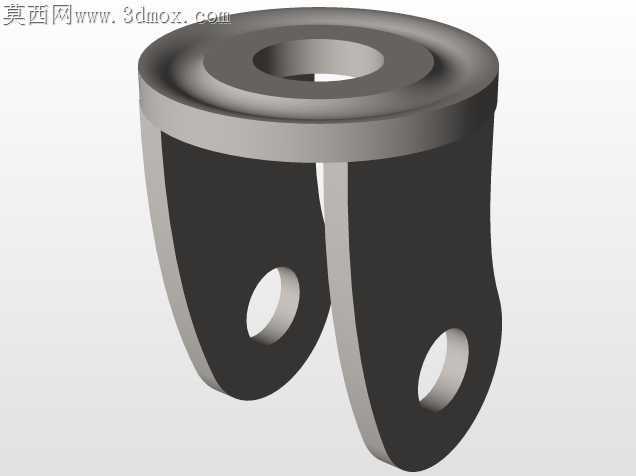

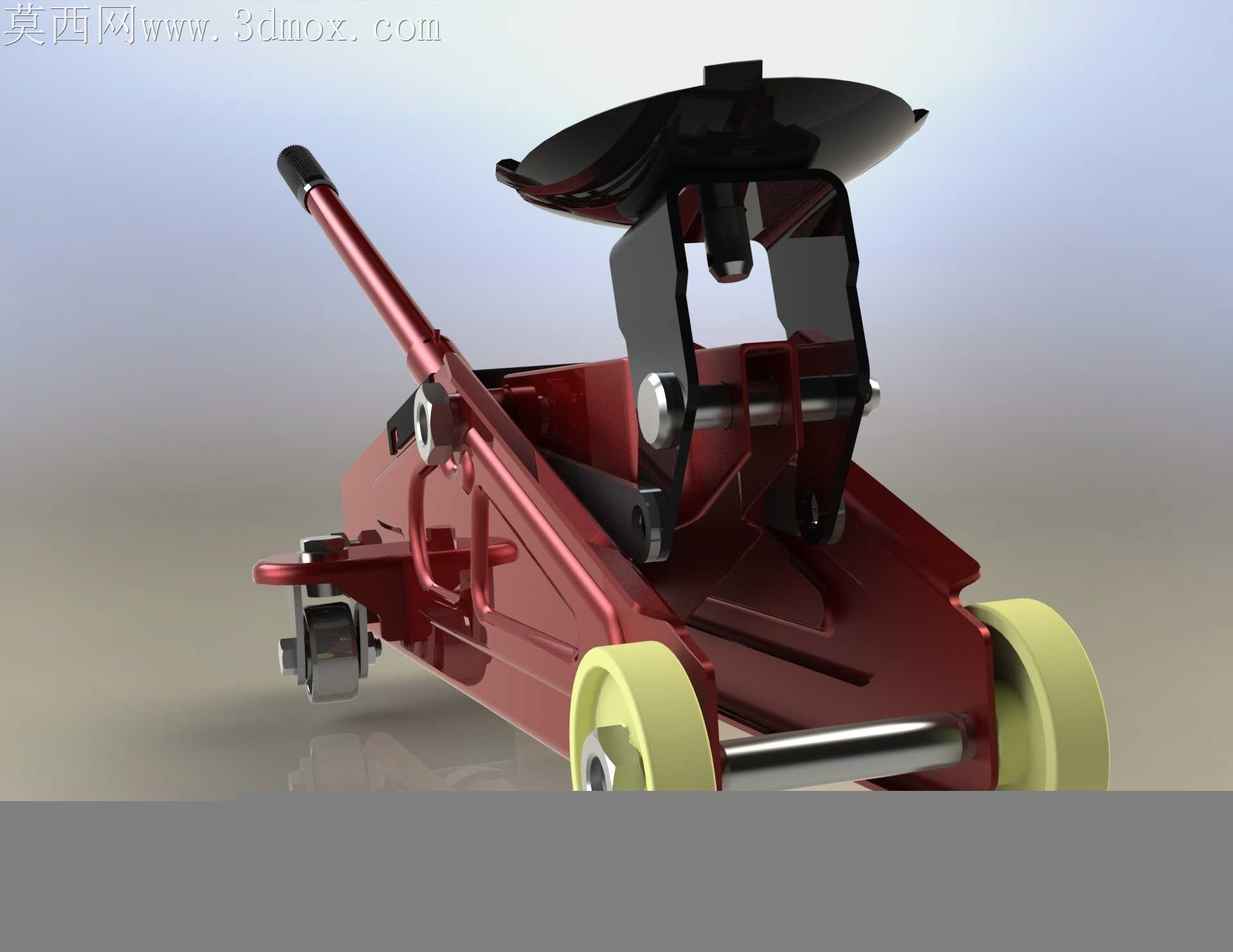

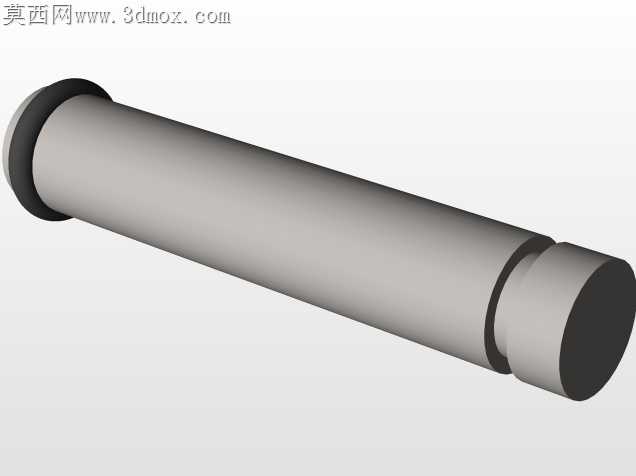

从功能特性来看，该设备采用单柱塞液压驱动结构，搭配长操作压杆设计，操作人员仅需小幅反复压动操作杆，即可通过液压油路的压力传递驱动举升臂平稳抬升，泄压过程采用旋钮式微调结构，缓慢旋开泄压阀即可控制承载托盘匀速下降，避免车辆骤降带来的部件磕碰与作业风险。设备前端的承载托盘采用带弧度的马鞍形结构，表面做防滑咬合处理，能够精准贴合车辆底盘指定的承重加强筋位置，避免托举过程中出现滑移脱开的危险；设备底部的承重轮采用高耐磨尼龙材质搭配金属轮轴，既能够在作业前轻松推移对位，也能在举升承重时提供足够的支撑强度，尾部的万向导向轮则方便操作人员在车间内灵活调整设备位置，适配不同工位的作业需求。

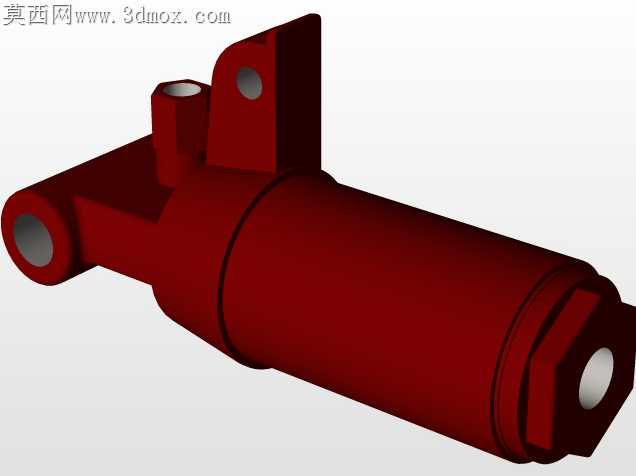

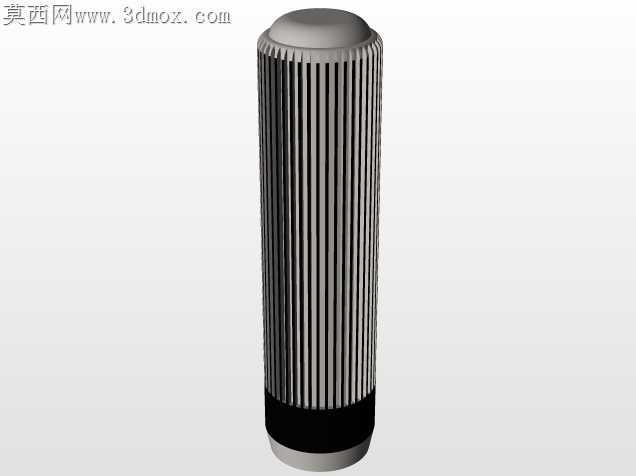

在设计思路上，该结构充分考虑了汽修场景的实际使用痛点：整体框架采用高强度钢板冲压焊接成型，在保证整体结构抗扭强度的前提下，通过框架式镂空结构降低设备自重，方便单人搬运转移；操作杆做了防滑包胶处理，长力臂的设计大幅降低操作人员的施力强度，即使是力量较小的操作人员也能轻松完成举升操作；液压油缸内置过载保护结构，当托举重量超过额定承载上限时，液压油会自动溢流泄压，避免超负载作业导致结构变形、油缸爆裂等安全隐患。

从安装与使用边界来看，该设备的最低托举高度适配家用轿车较低的底盘离地间隙，能够顺利伸入低趴车型的底盘下方，最大举升行程则能够满足轮胎完全离地、底盘检修所需的操作空间，整体横向宽度控制在常规汽修工位的通行范围内，不会占用过多作业空间，日常存放时可以直接推入汽修工位的工具架下方，或是放置在车辆后备箱的储物区域，不会占用过多储物空间。设备的所有铰接转动位置都设计了润滑注油点，日常维护仅需定期加注润滑脂、检查液压油液位即可，无需复杂的拆解保养，能够适配汽修场景高频次、高强度的使用需求，长期使用下的结构可靠性与维护便捷性都经过了实际作业场景的验证。
