咖啡粉出料控制阀结构设计方案

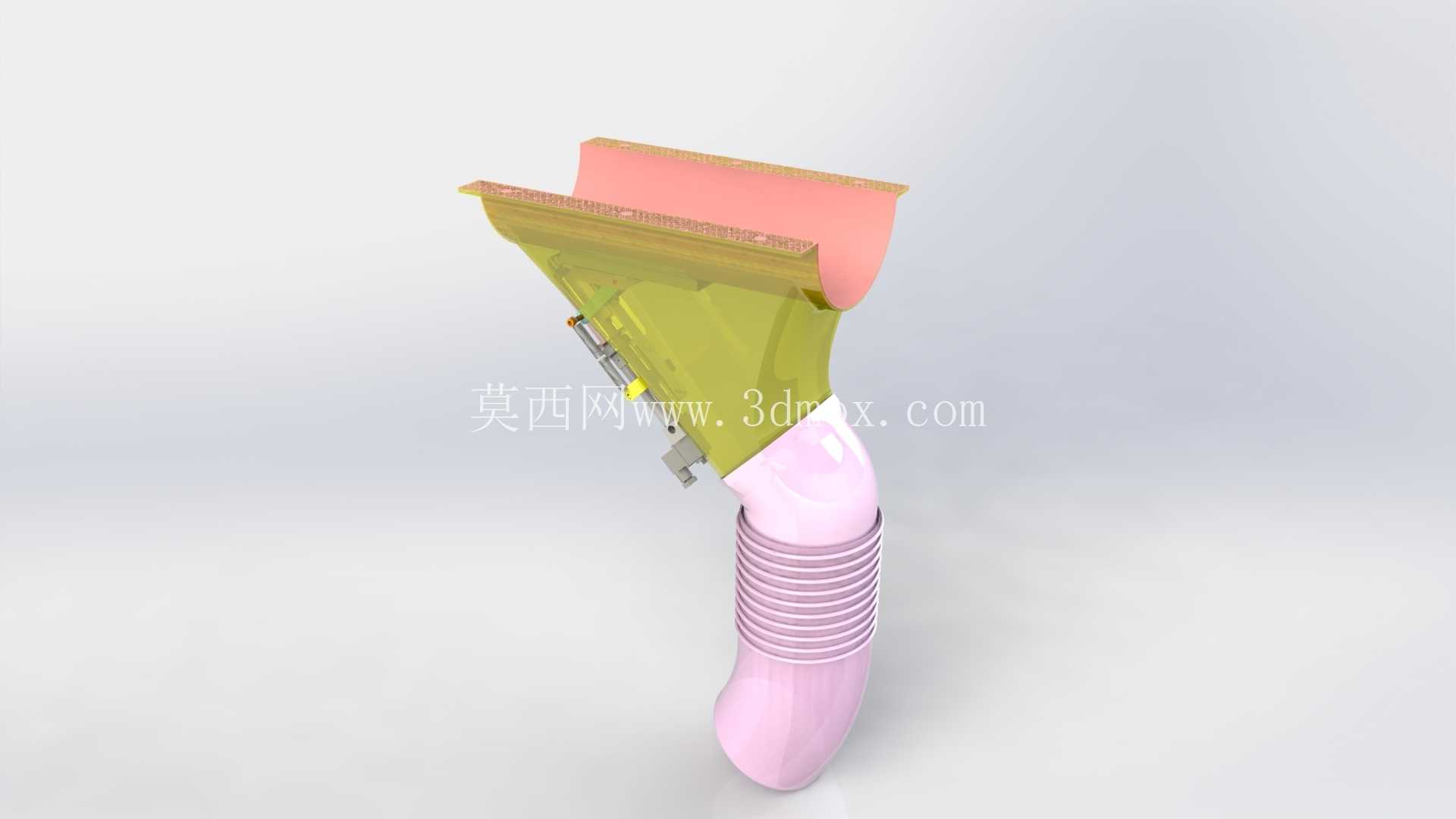

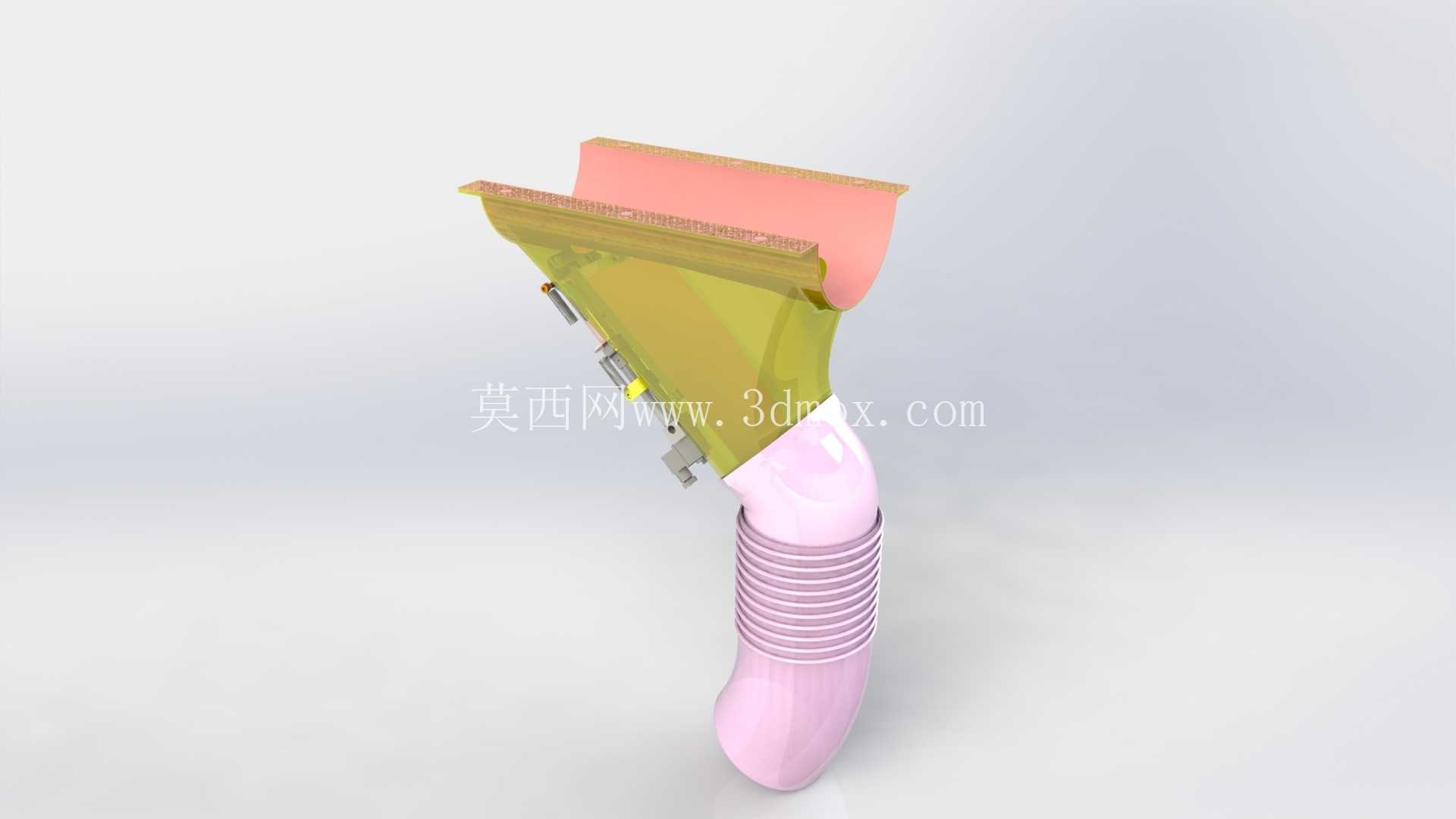

这款咖啡粉控制阀主要应用于商用现磨咖啡设备的粉料出料工位，衔接磨豆单元的粉料出口与冲泡腔的进料端口，承担研磨后咖啡粉的定量导流、通断控制功能，避免粉料残留、撒漏问题，同时适配不同粗细度咖啡粉的输送特性，减少细粉飞扬与结块堵塞的概率。从结构设计逻辑来看，整体采用斜向导流的腔体布局，区别于传统垂直落料的阀组结构，斜置的流道能够让研磨后的咖啡粉依靠自身重力沿腔壁顺滑滑落，避免垂直落料时粉料高速冲击产生的飞散问题，同时流道内壁做了连续顺滑的过渡处理，没有直角台阶与凹陷死角，从根源上减少粉料挂壁残留的可能，每次出料后腔体内残留粉量控制在极低水平，避免残留粉受潮变质影响后续出品的风味一致性。

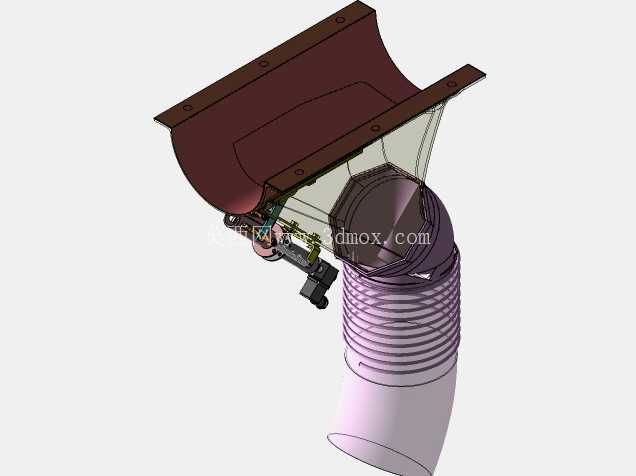

阀组的上部设置了与磨豆机出料口匹配的对接法兰边，采用平面贴合加周向密封的安装形式，安装时仅需将法兰边与磨豆单元的出料端面对齐，通过周向均布的紧固件锁紧即可完成固定，对接面的密封结构采用食品级软质密封垫，既能够抵消安装面的平面度误差，又可以避免粉料从对接缝隙溢出，同时隔绝外部水汽进入磨豆腔，防止研磨后的咖啡粉吸潮结块。阀组的下部设置了带波纹结构的柔性出料嘴，采用食品级弹性材质制作，波纹段具备一定的伸缩与角度调整余量，能够适配不同高度、不同进料口位置的冲泡腔体，安装时不需要严格保证上下端口的同轴度，通过柔性段的形变即可补偿安装位置偏差，降低整机装配时的对位精度要求，提升装配效率；同时柔性出料嘴的出口端做了收口处理，能够收拢粉料的下落轨迹，让咖啡粉集中落入冲泡腔的中心区域，避免粉料撒落在冲泡腔边缘造成的原料浪费与清洁负担。

流道内部设置了旋转式截流构件，截流板的轮廓与流道内壁完全贴合，转动过程中能够实现流道的完全通断切换，截流板的转轴位置设置在流道的侧上方，避开粉料下落的主流道区域，不会对粉料的滑落造成阻挡，同时转轴处采用双层密封结构，防止细粉进入转轴配合间隙造成的卡滞问题，长期使用也不会出现转动阻尼变大、漏粉的问题。从安装边界来看，阀组整体的横向占用空间较小，斜置流道的布局能够在有限的设备内部空间里完成磨豆单元与冲泡单元的错位衔接，不需要额外增加导流管路，减少整机的结构复杂度；阀组的主体结构采用透明食品级材质制作，装配调试时可以直接观察内部粉料的流动状态，快速判断是否存在堵塞、残留问题，日常维护时也能够直观看到内部的清洁状态，不需要拆解即可完成初步检查。

在功能适配性上，这款阀组针对咖啡粉的物料特性做了专门的流道角度优化，流道的倾斜角度经过反复验证，既能够保证不同研磨度的咖啡粉都可以依靠重力顺利滑落，不会在流道内堆积，又不会因为角度过陡造成粉料流速过快、冲出冲泡腔的问题；截流构件的转动行程做了限位设计，操作时仅需转动固定角度即可完成全开与全关的切换，不需要额外的位置检测元件即可保证截流位置的准确性，降低电控部分的复杂度。考虑到商用咖啡设备的高频使用场景，阀组的所有与粉料接触的部件都采用易拆解的卡扣式连接结构，日常清洁维护时不需要工具即可完成流道部件的拆分，清洗后可以快速装回，大幅降低日常维护的时间成本；同时所有接触物料的材质都满足食品接触安全要求，不会与咖啡粉中的油脂、酸性物质发生反应，长期使用也不会出现材质析出、异味的问题，保证饮品的食用安全。
