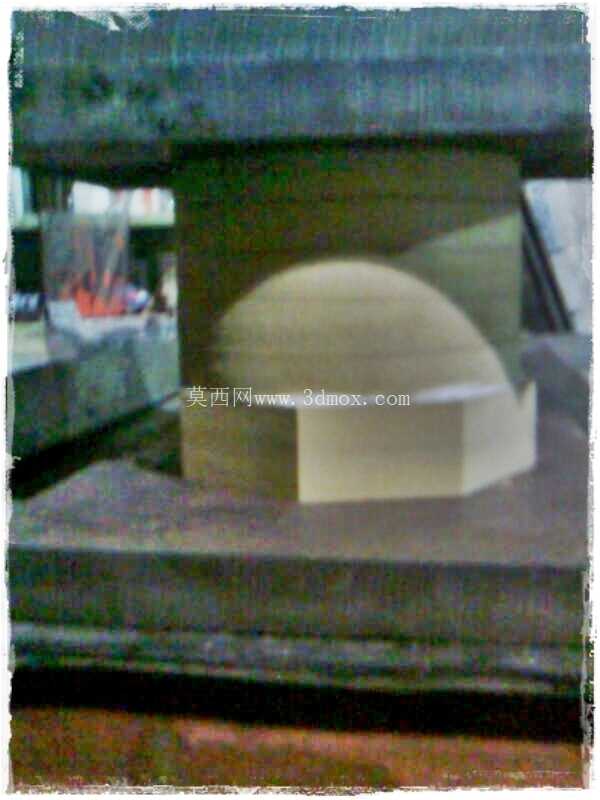

咖啡粉出料控制阀压铸成型模具结构

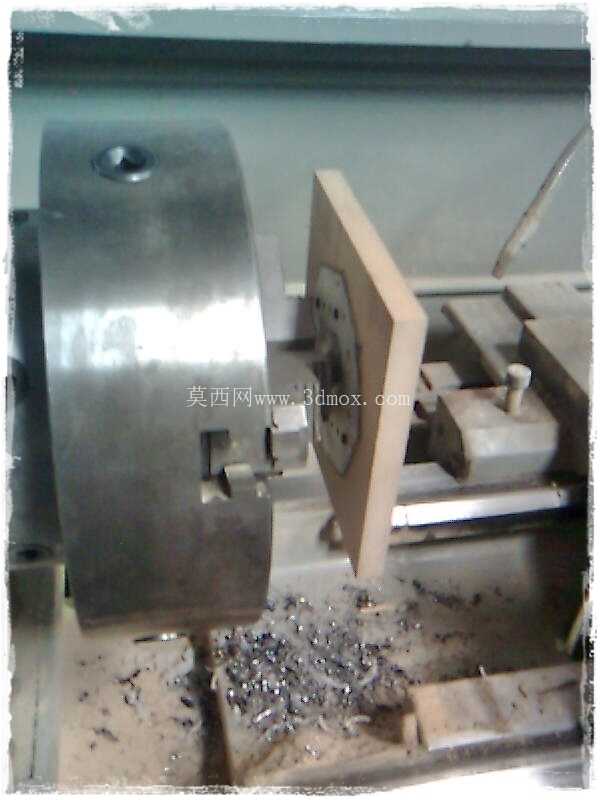

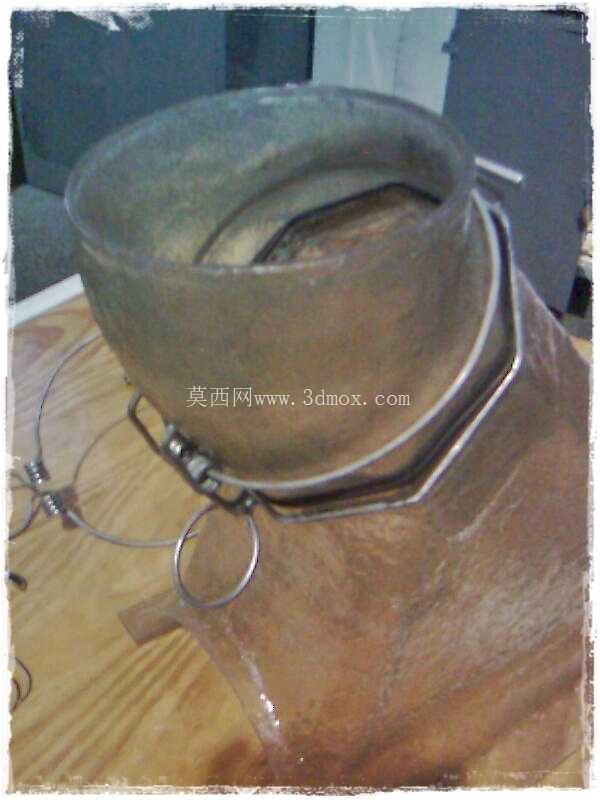

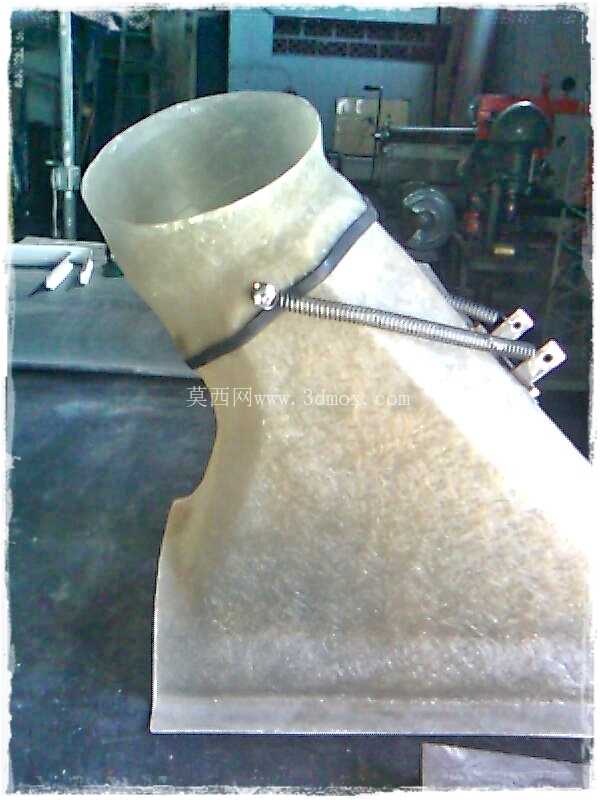

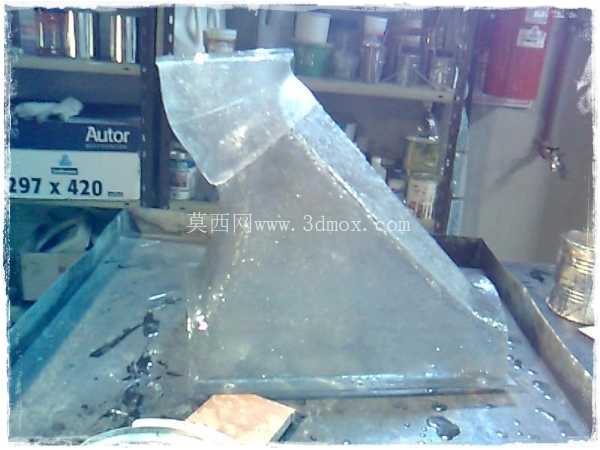

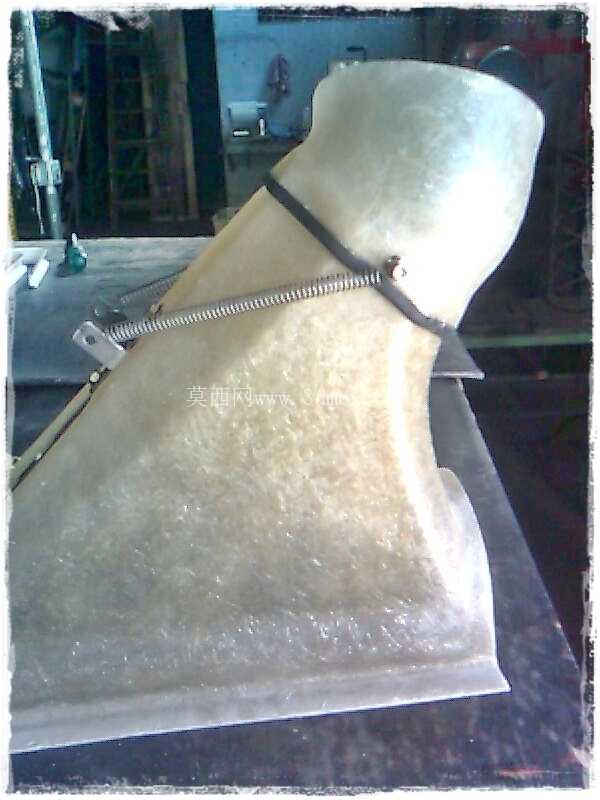

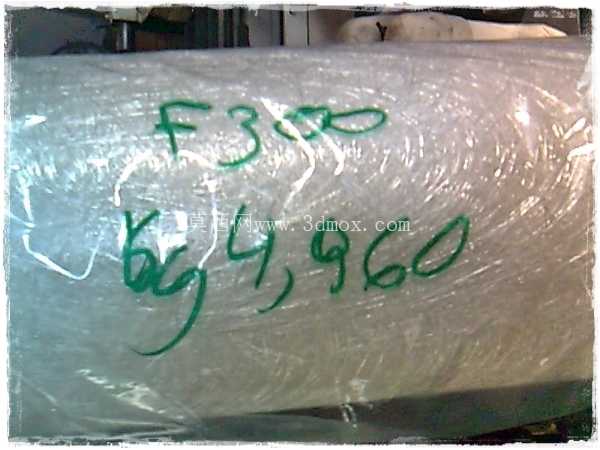

这套模具对应的成型制品，是商用现磨咖啡设备出料端的粉量控制阀构件，主要适配半自动、全自动商用咖啡机的出粉通道，也可兼容小型烘焙工坊的定量分装设备出料口，解决咖啡粉输送过程中卡粉、漏粉、定量不准的常见问题。日常在连锁咖啡店后场、咖啡烘焙工厂分装线、自助现磨咖啡终端里，这类阀件直接接触研磨后的咖啡粉，既要承受咖啡粉中油脂的长期侵蚀，也要耐受研磨后咖啡粉带的40-60℃余温，同时还要满足频繁开合的耐磨要求，因此制品采用玻璃纤维增强塑料与金属嵌件复合的结构设计，模具也对应做了嵌件预装、多工序成型的结构布局。

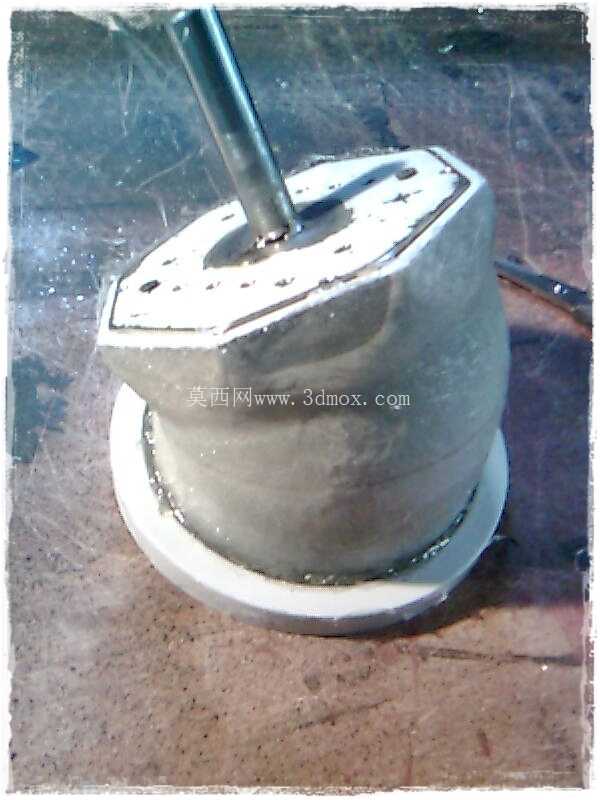

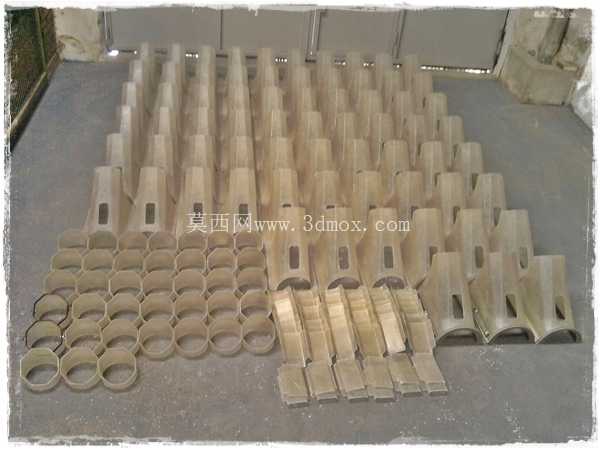

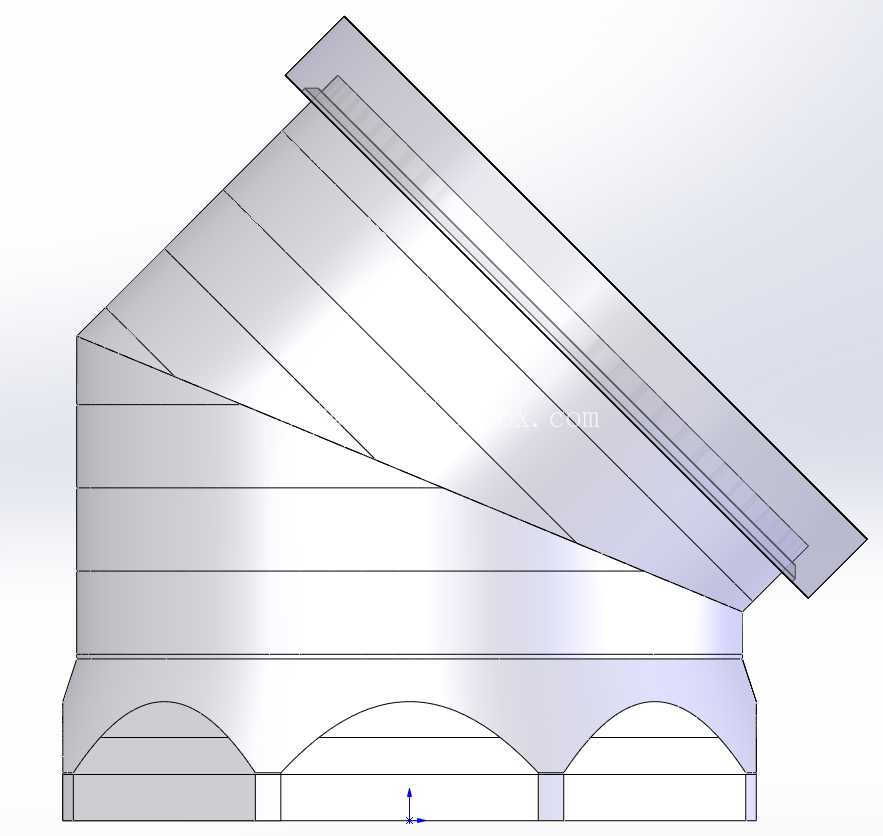

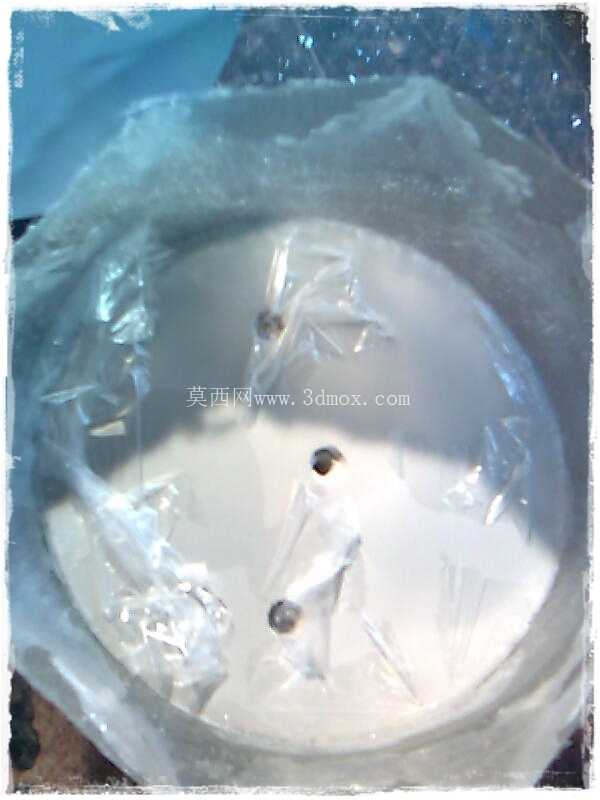

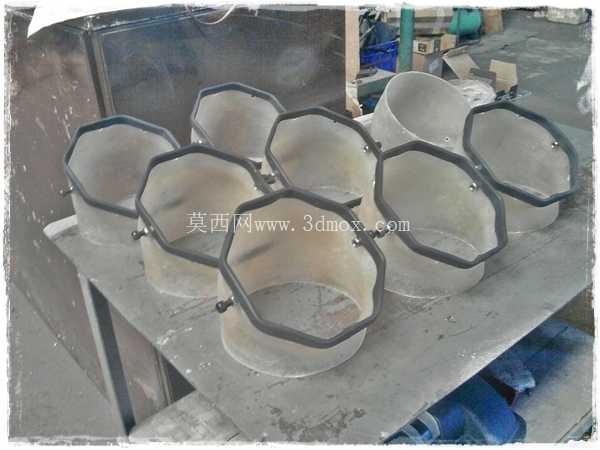

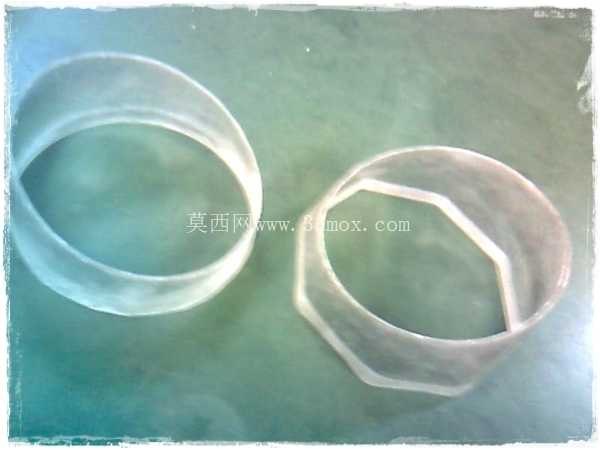

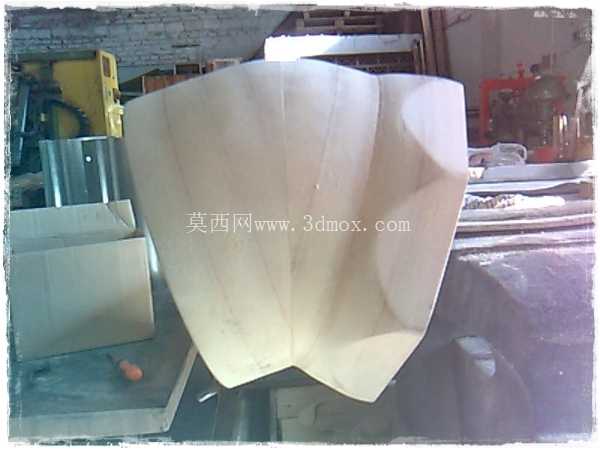

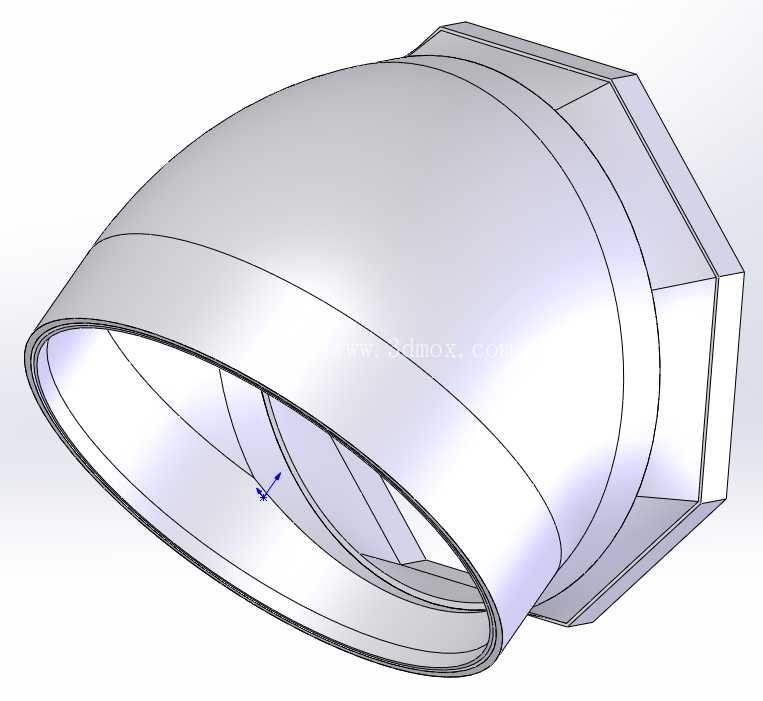

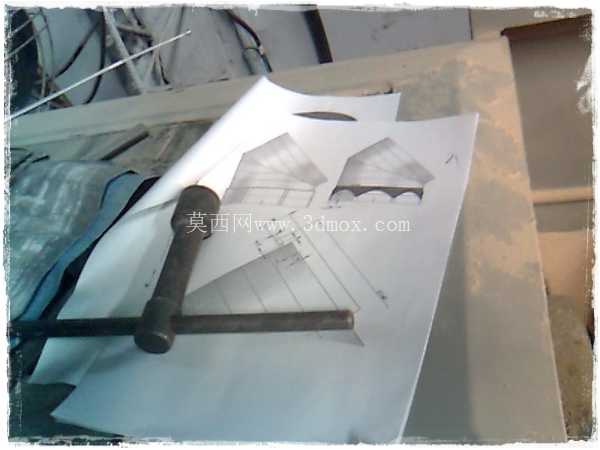

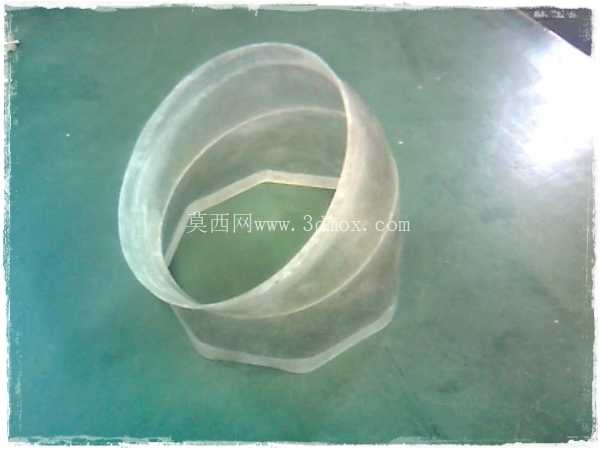

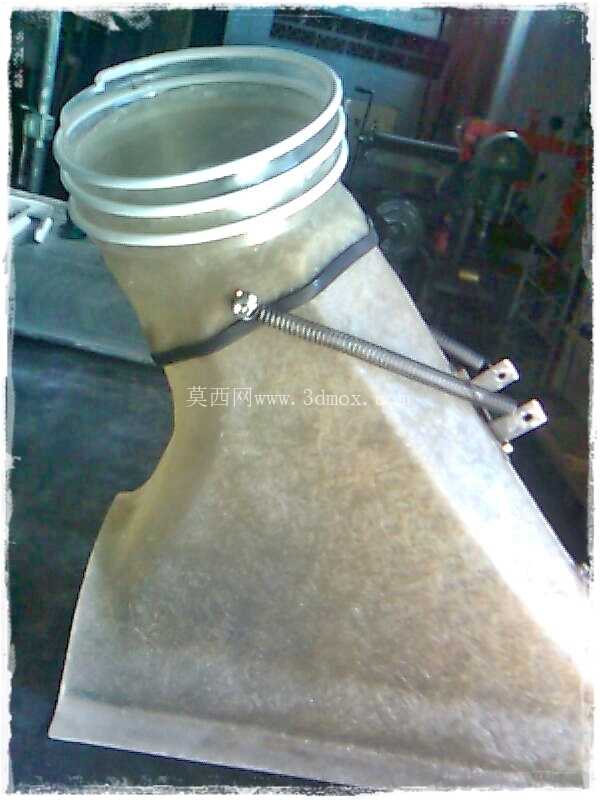

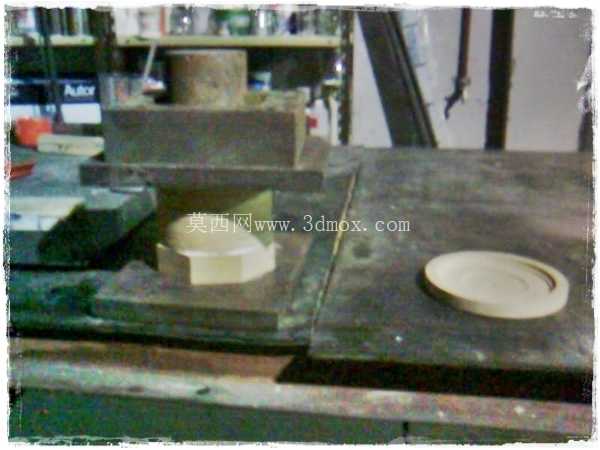

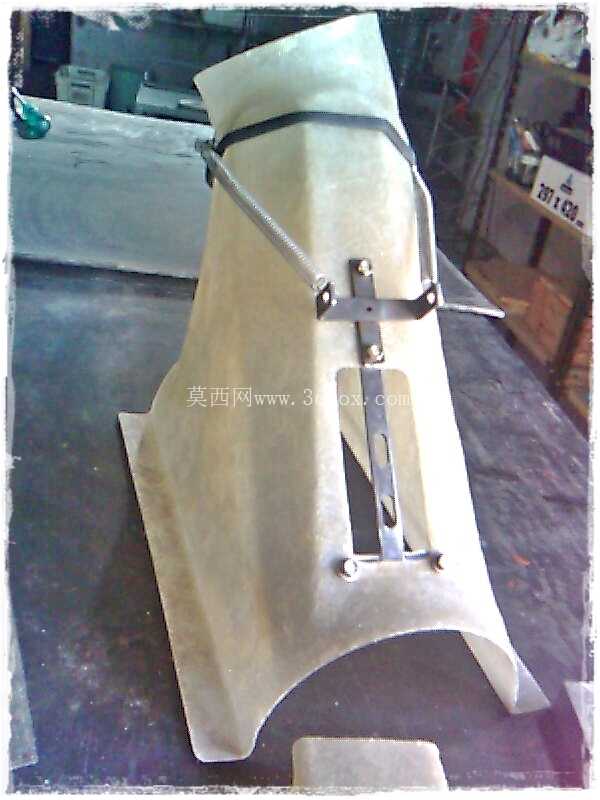

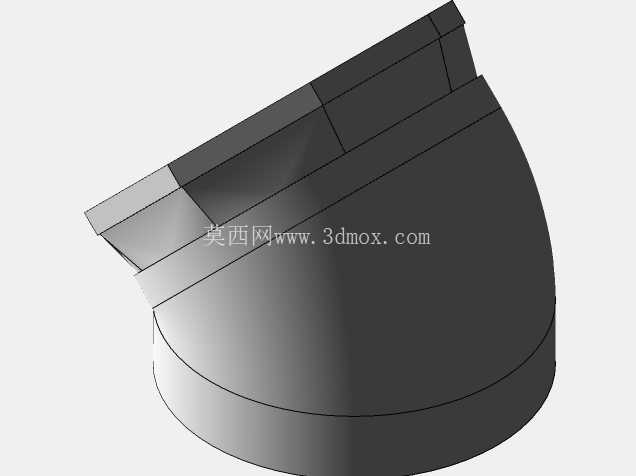

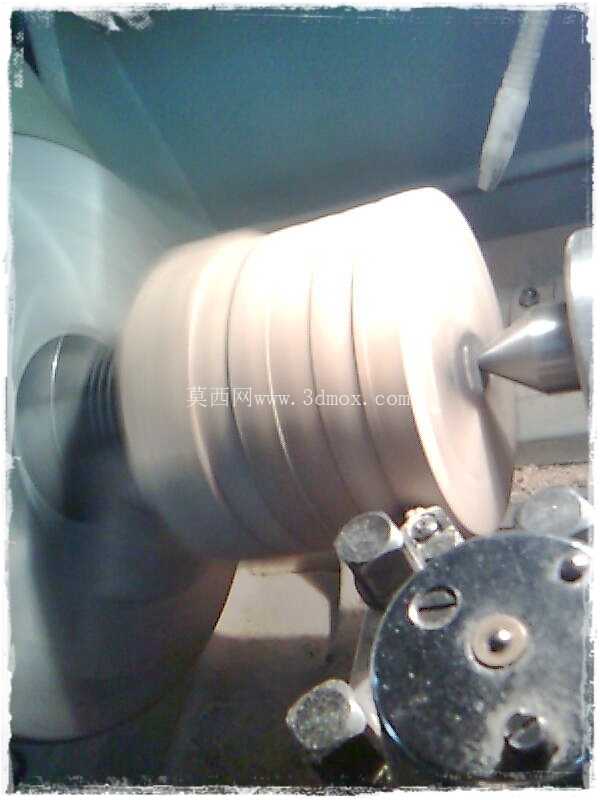

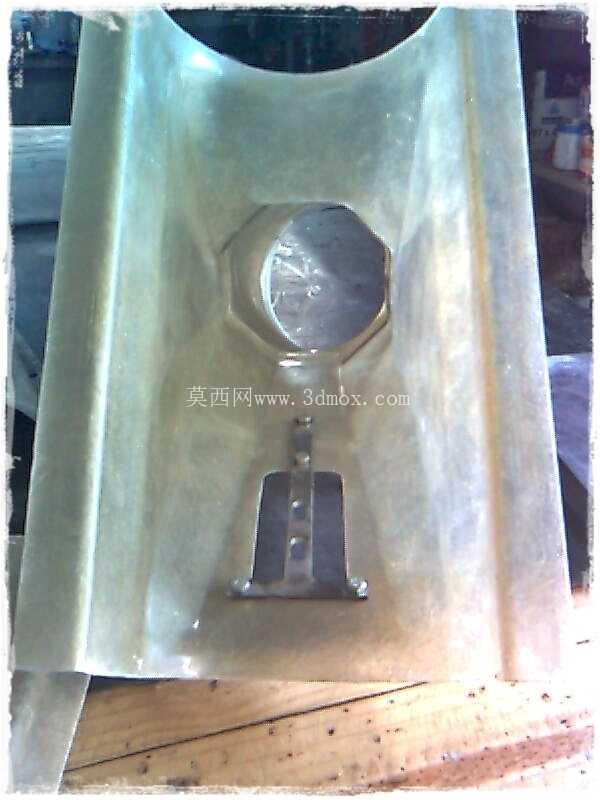

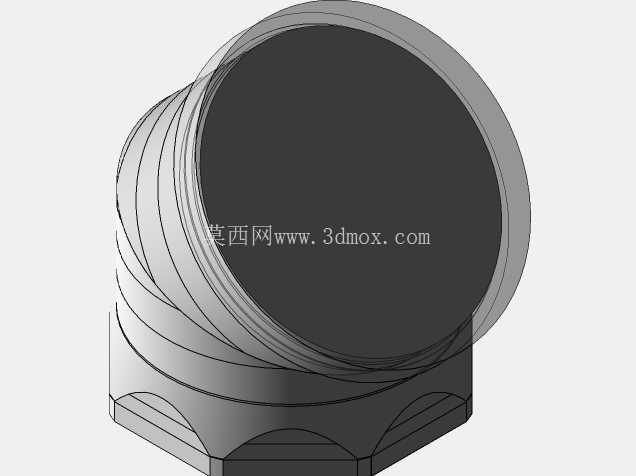

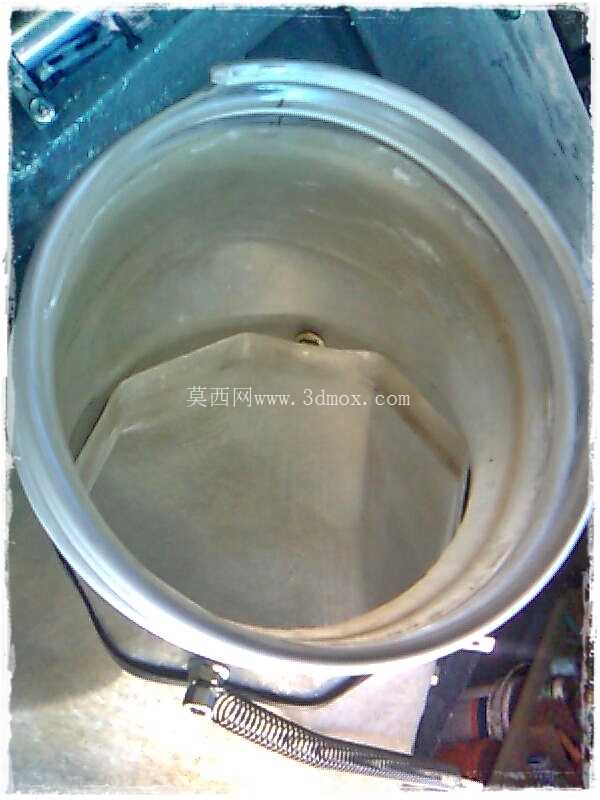

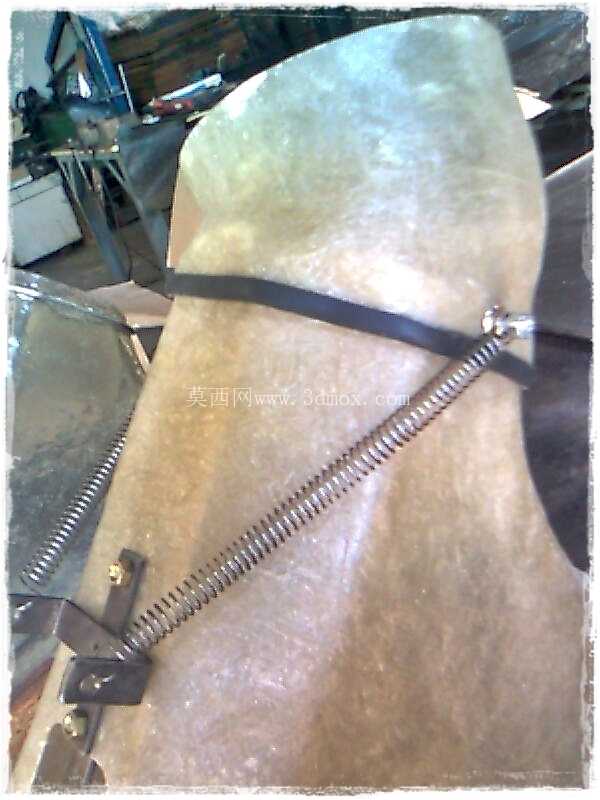

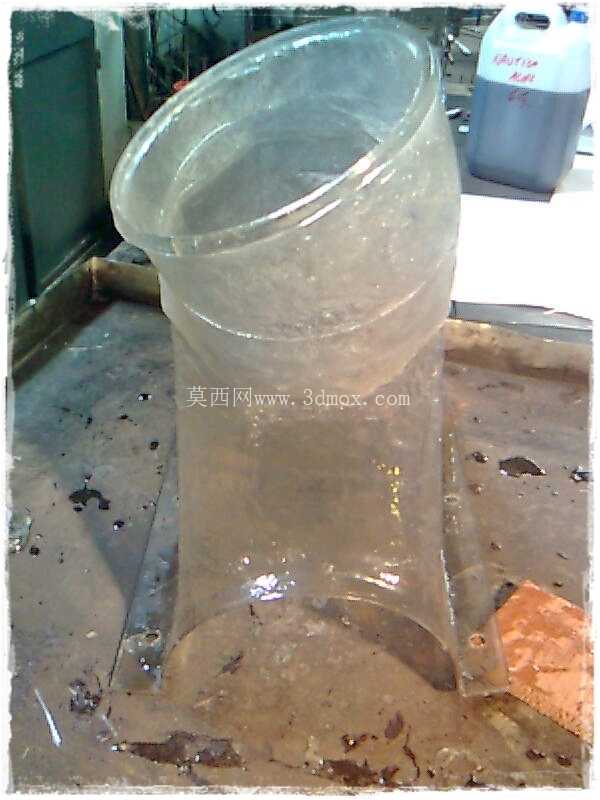

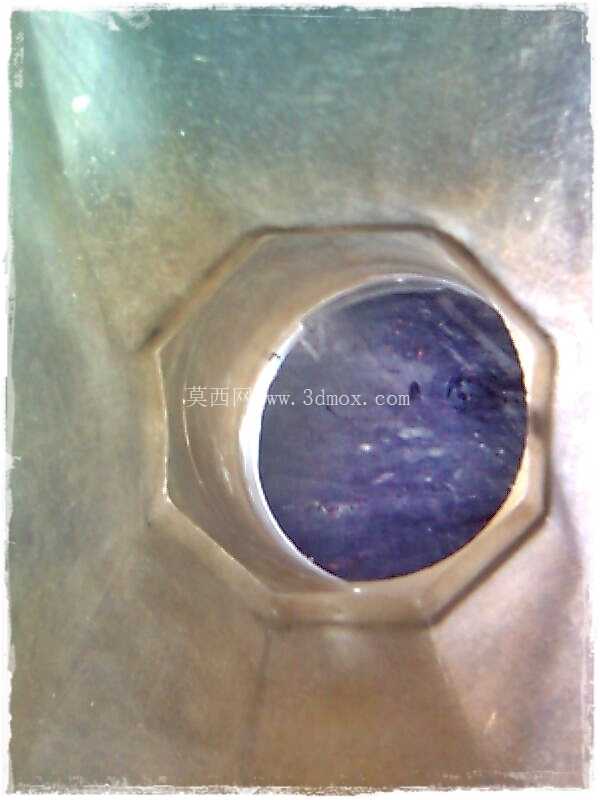

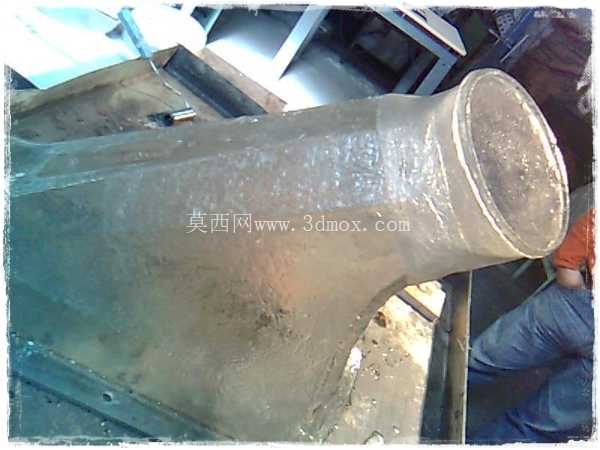

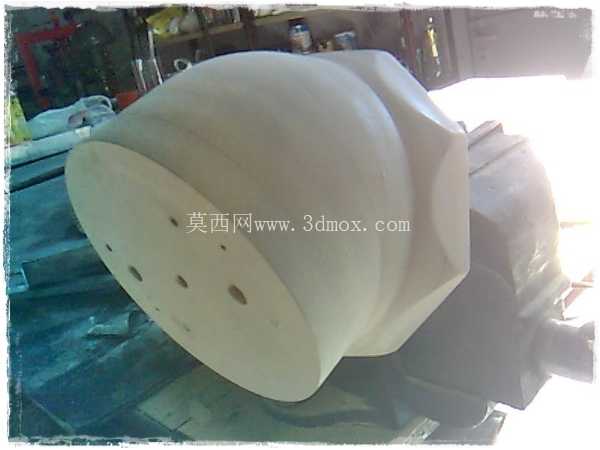

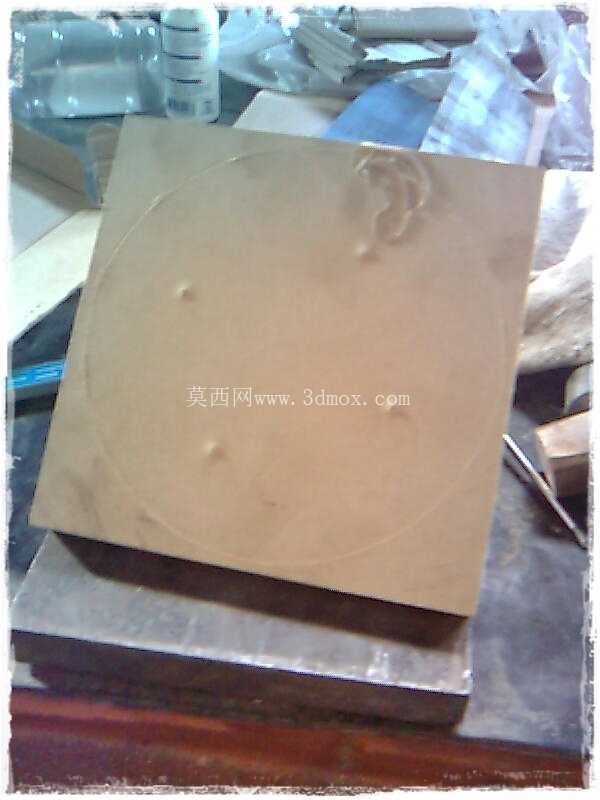

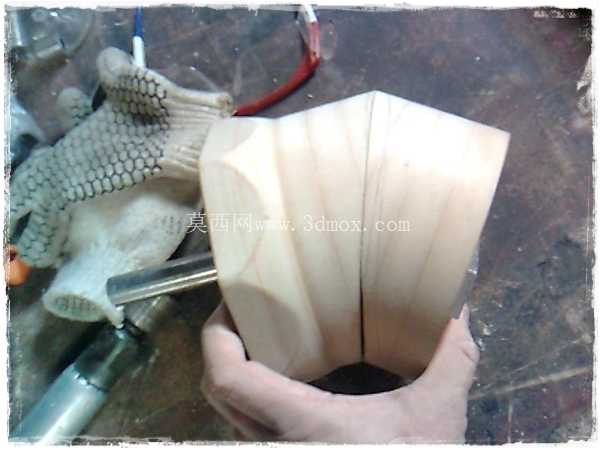

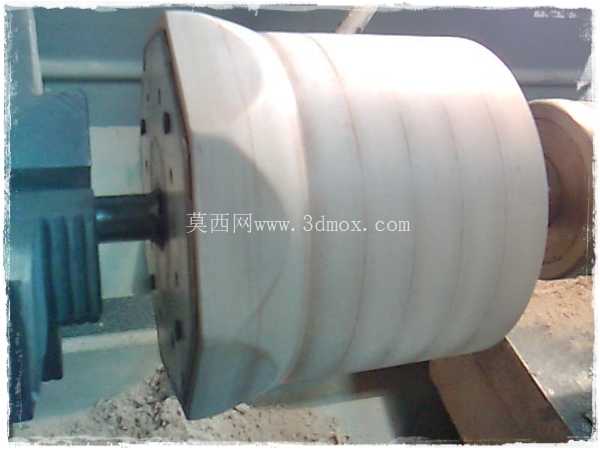

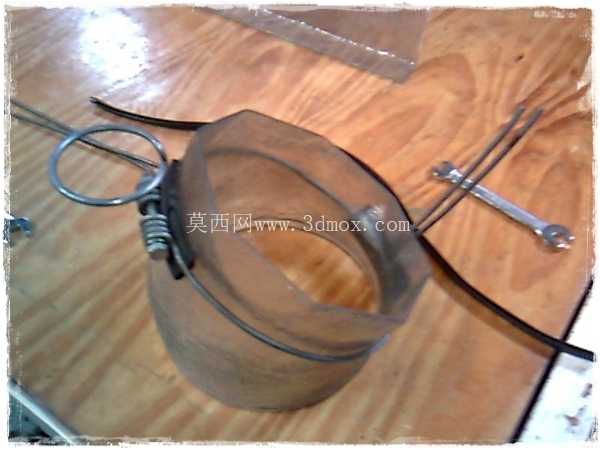

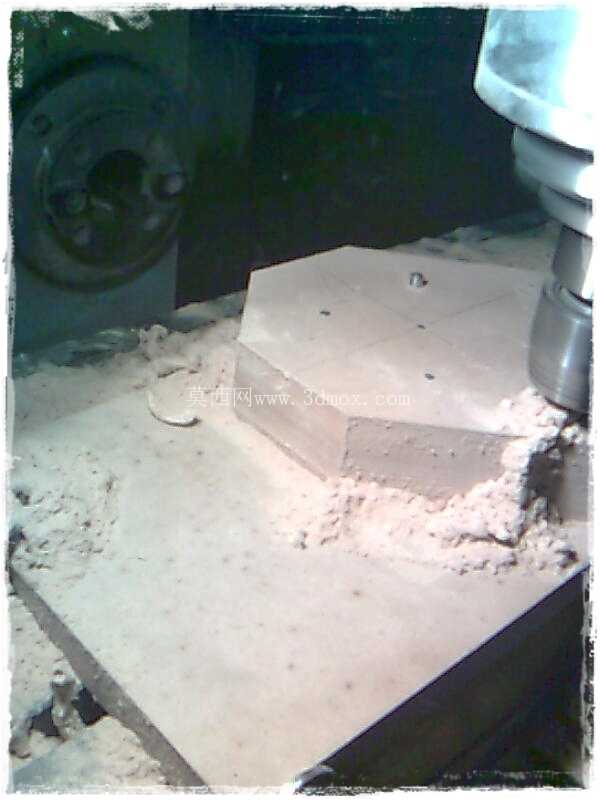

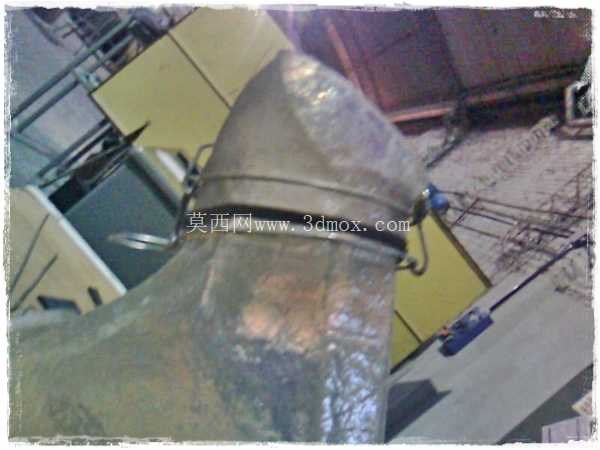

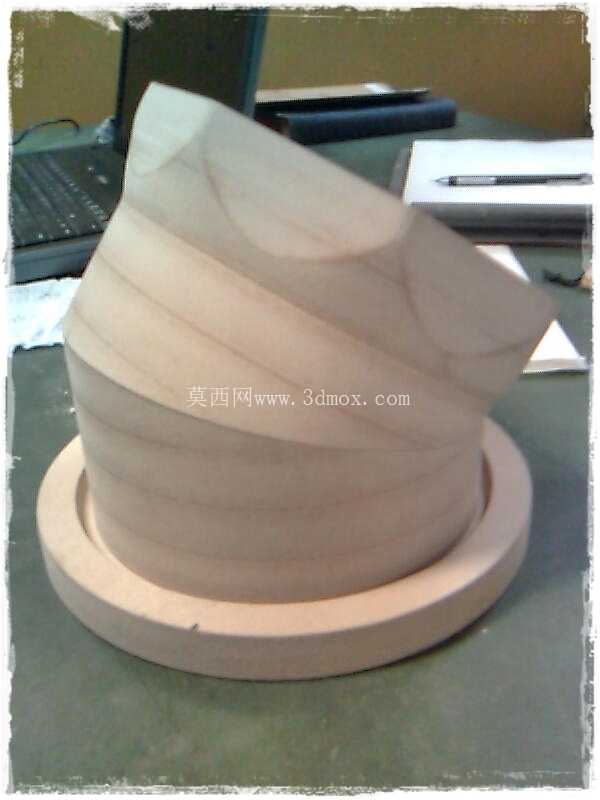

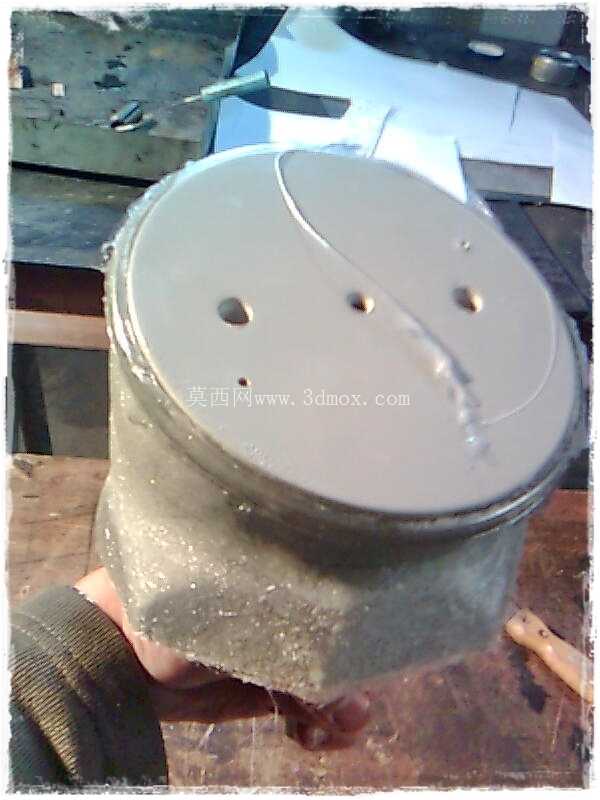

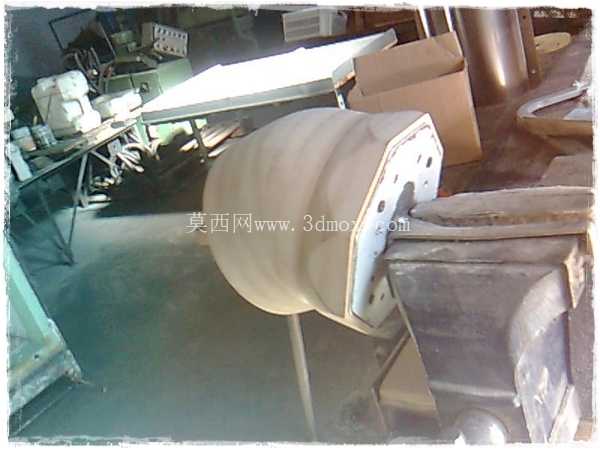

从实际使用场景倒推设计逻辑的时候，首先要明确阀件和设备的安装边界：阀件整体为适配八角形出料管路的接口结构，安装端外径和现有商用咖啡机标准出粉口的58mm通径匹配，轴向安装长度控制在72mm以内，避免突出设备外壁影响接粉容器放置；操作端的拨杆转动角度设定为0-90度，全开状态下通径不小于42mm，保证中深烘焙、带一定油脂粘性的咖啡粉能顺畅下落，不会在通道内积粉搭桥。模具设计时首先把安装接口的同轴度公差控制在0.05mm以内，避免安装后出现密封间隙导致细粉漏出，金属嵌件的定位槽做了0.1mm的预紧余量，保证注塑（注：此处为成型工艺，非软件）成型后嵌件不会随阀板转动出现松脱。

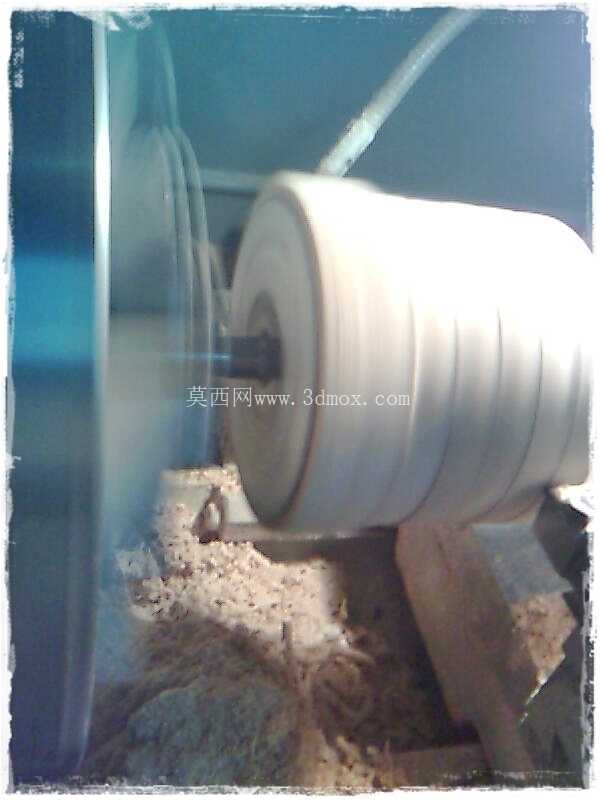

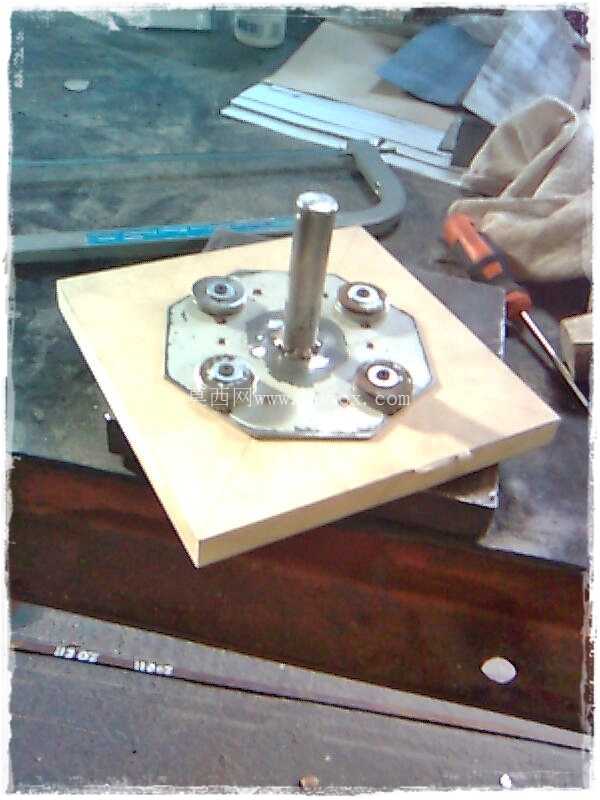

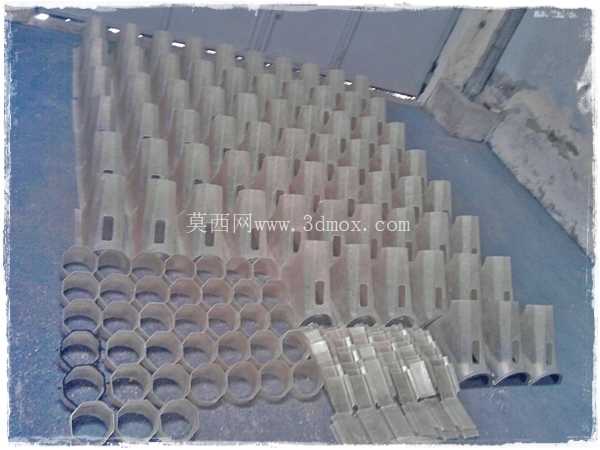

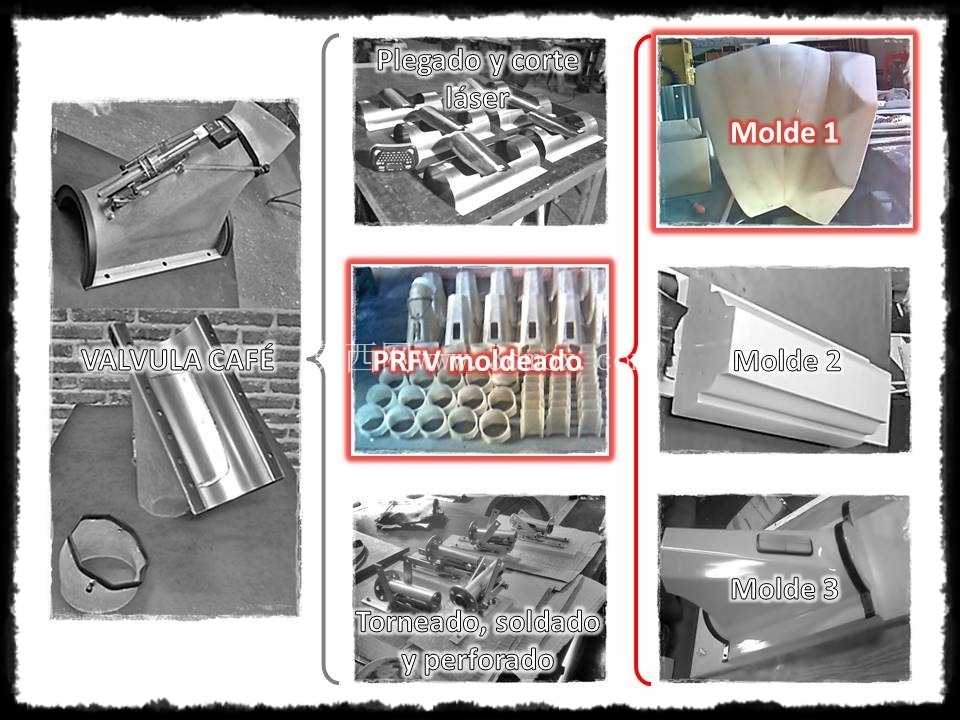

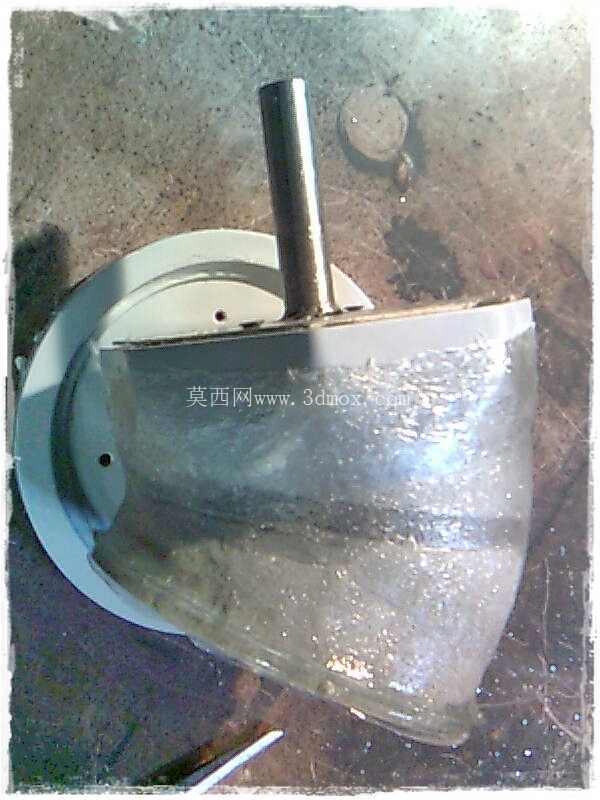

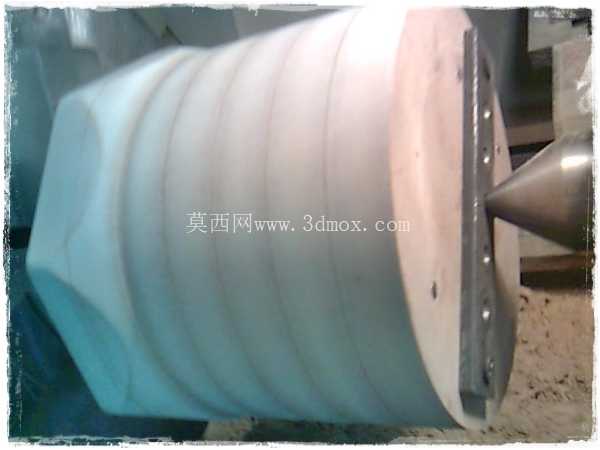

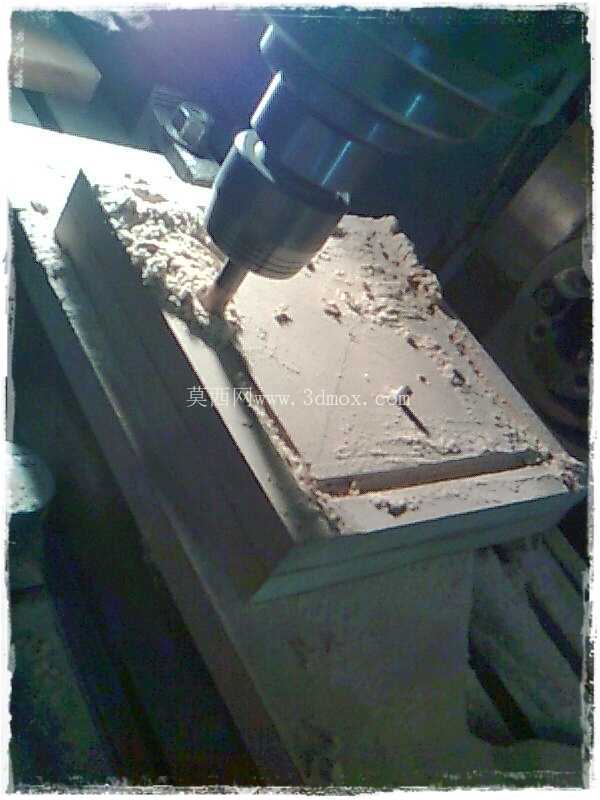

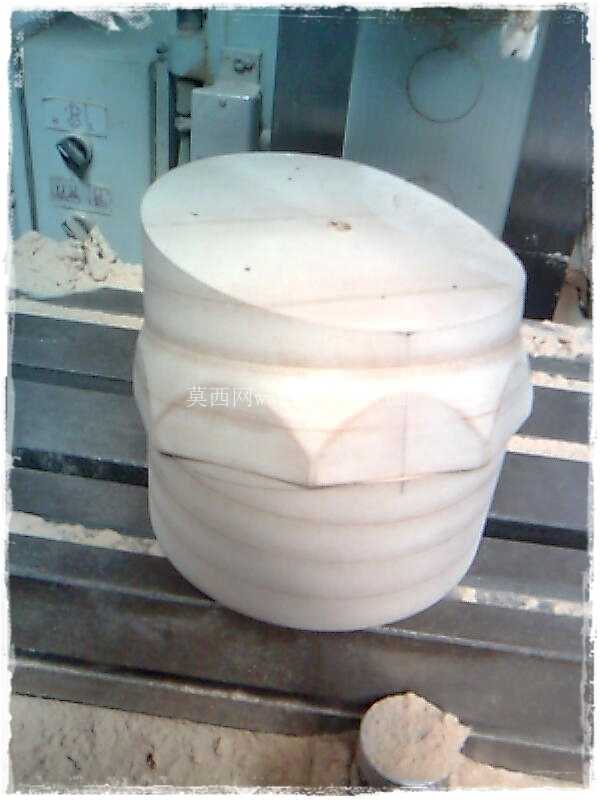

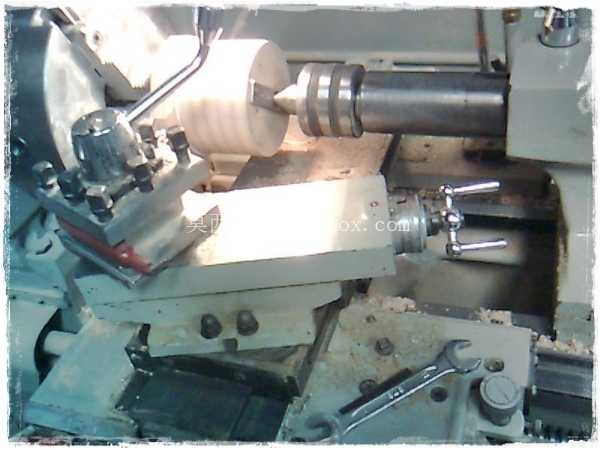

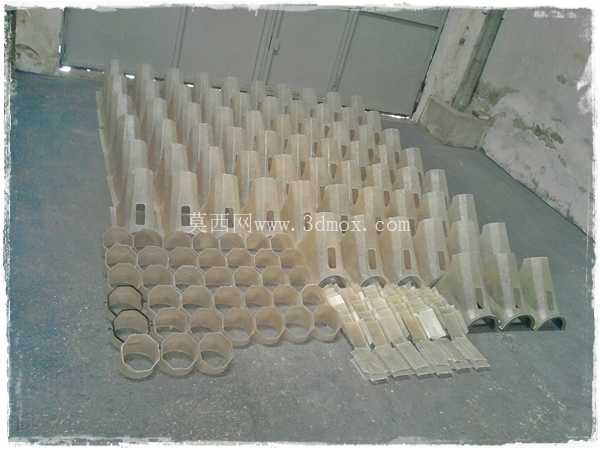

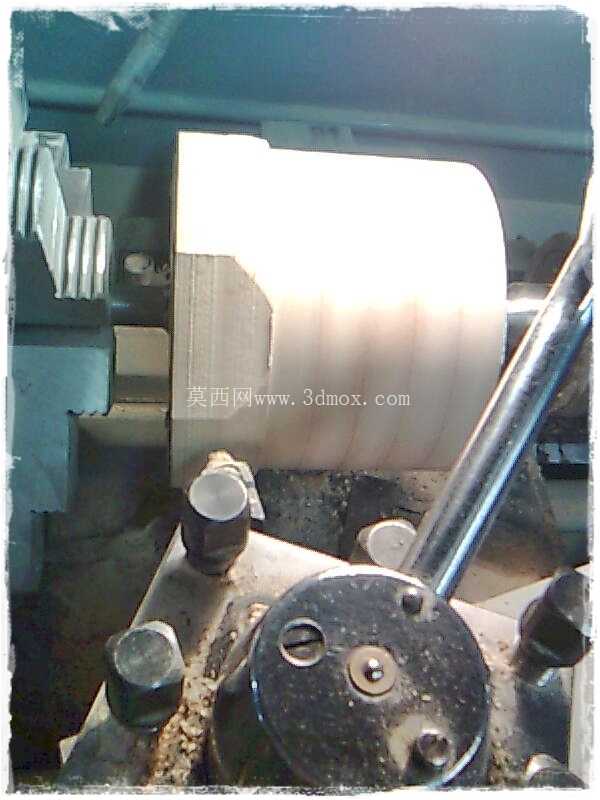

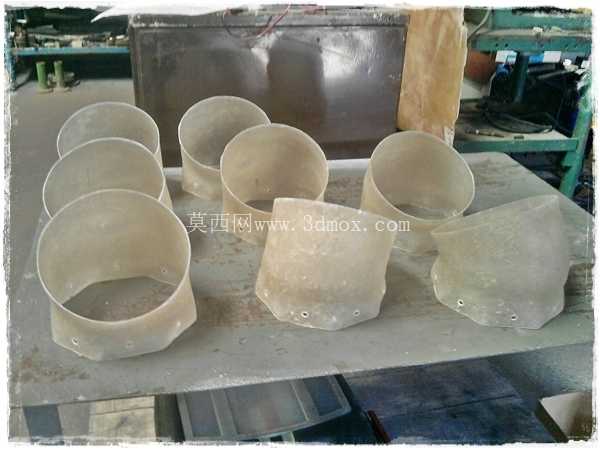

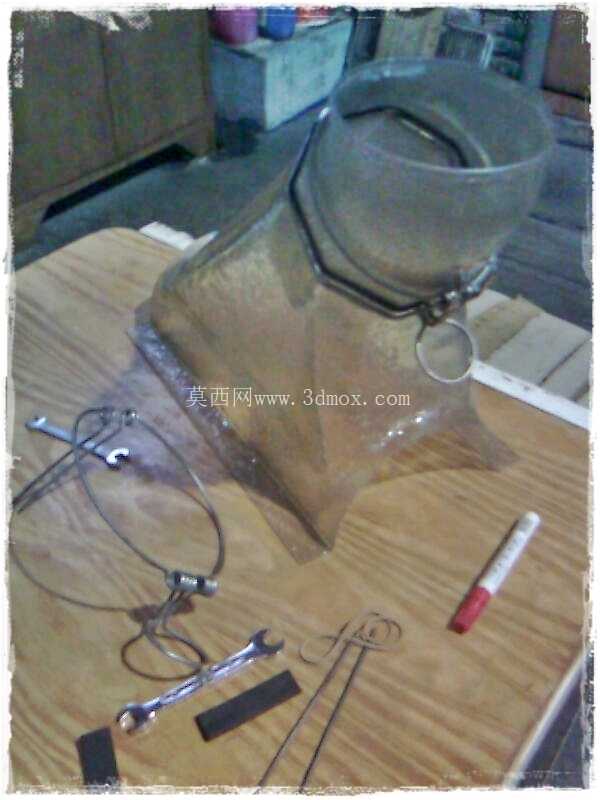

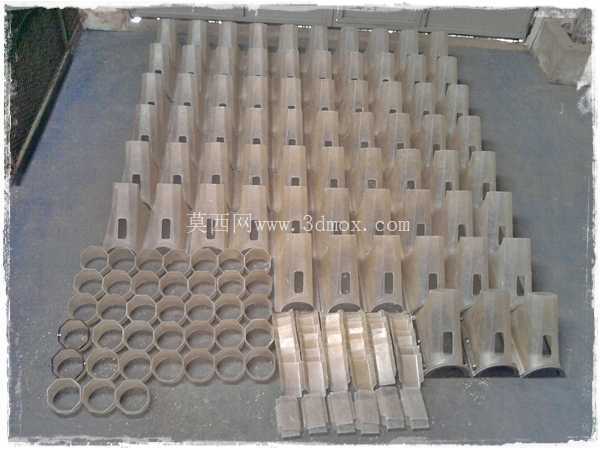

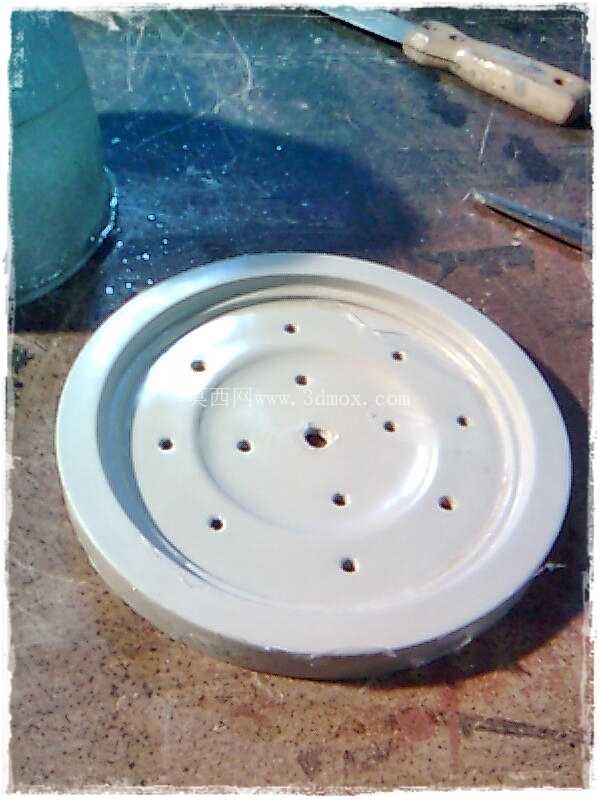

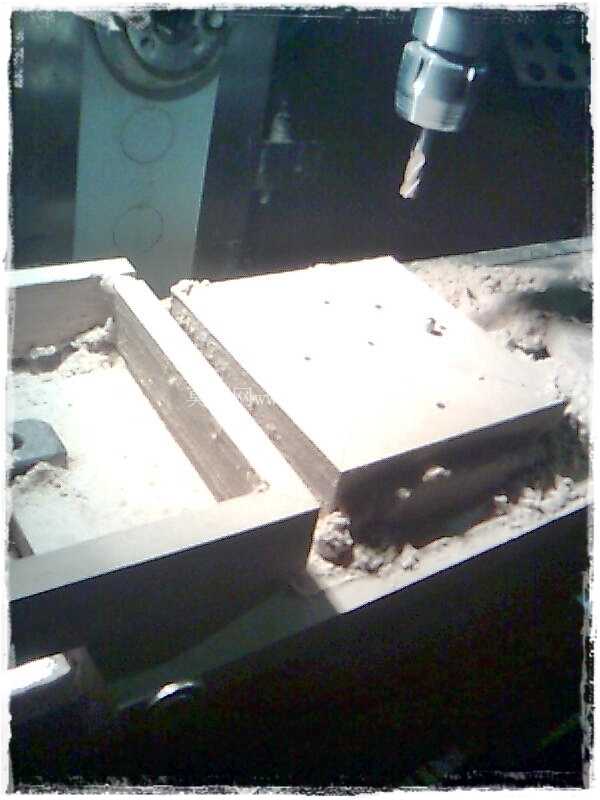

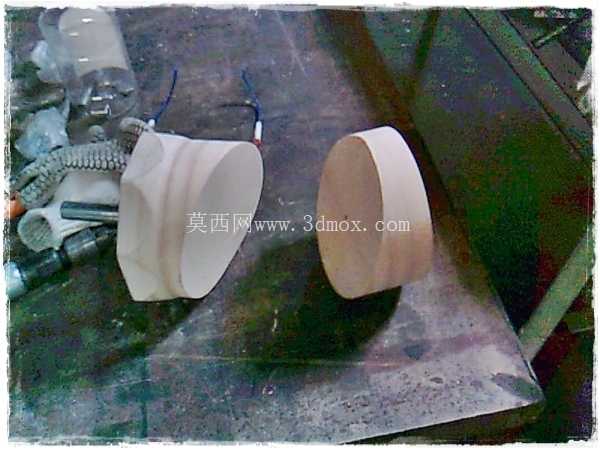

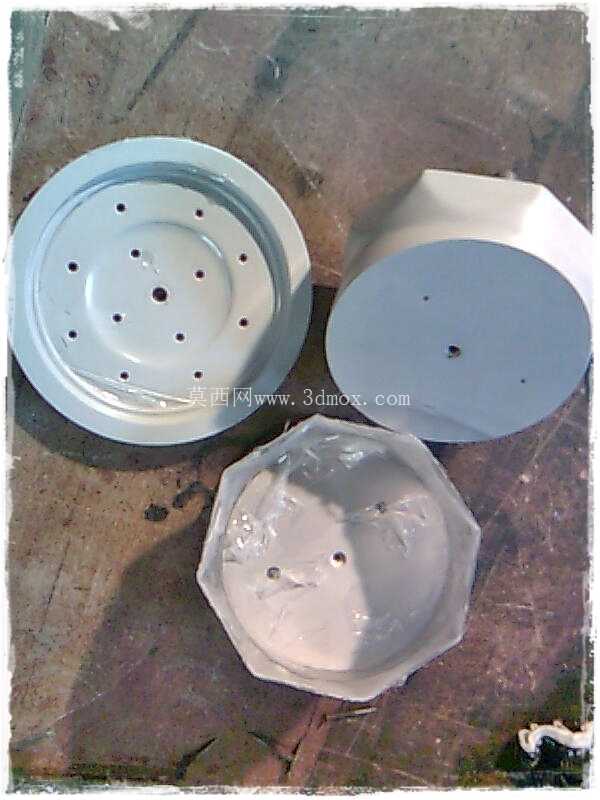

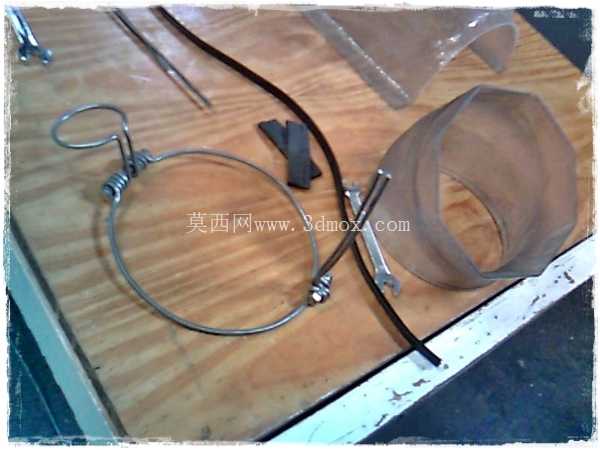

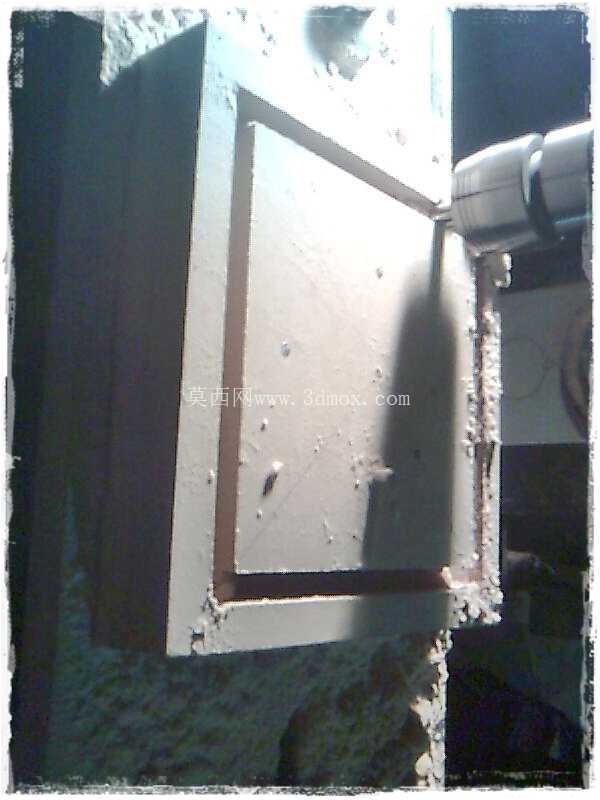

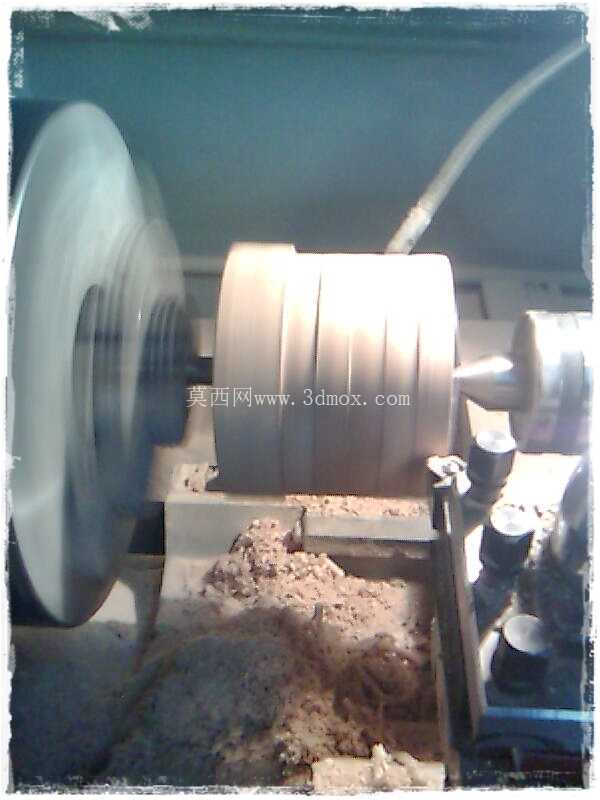

模具整体采用1出2的型腔布局，对应制品的三个成型模块拆分逻辑：第一部分是激光裁切与折弯的金属嵌件预装工位，负责把阀板的金属转轴、密封边的金属衬片提前固定在型腔内，避免玻纤材料成型后出现收缩变形导致转轴卡滞；第二部分是玻纤增强材料的注射成型工位，这一区域的浇口设置在阀件非安装面的侧方，采用潜伏式浇口结构，成型后自动切断浇口，不需要后续人工修剪，避免浇口残留影响安装平面的贴合度；第三部分是后处理的机加工、焊接与打孔工位对应的模具定位结构，保证成型后的制品在后续二次加工时，基准面统一，转轴孔的同轴度不会因为二次装夹出现偏差。

成型过程中要特别注意玻纤材料的流动方向，因为阀板的转动摩擦面需要长期承受咖啡粉的磨损，因此模具的浇口位置要保证玻纤在摩擦面区域呈轴向排列，提升摩擦面的耐磨性能，避免长期使用后出现磨损漏粉。密封边的位置做了0.02mm的溢料槽设计，既保证成型时多余的料能排出，不会在密封面形成飞边，也能避免飞边清理时破坏密封面的平面度。金属嵌件和塑料结合的位置做了滚花结构的仿形，模具上对应做了防滑的定位尖点，保证嵌件在成型过程中不会被料流冲偏，避免出现转轴偏心导致阀板转动卡涩的问题。

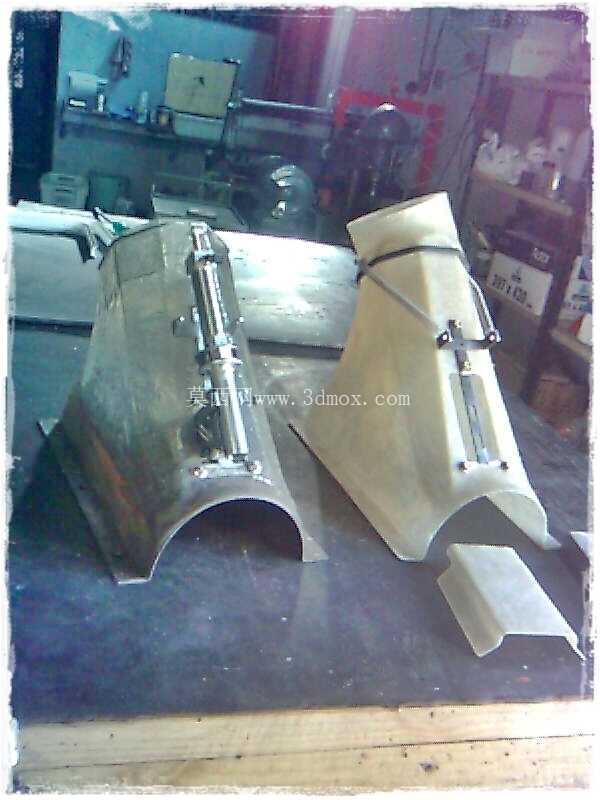

从安装适配的角度看，这套模具成型的阀件，不需要额外改动现有咖啡机的出粉口结构，直接替换原有塑料阀件即可，因为安装孔位、接口尺寸完全兼容现有通用规格，同时因为加入了金属嵌件和玻纤增强材料，阀件的使用寿命比普通ABS材质的阀件提升3倍以上，频繁开合的测试寿命可达10万次以上，完全满足商用设备高频使用的需求。模具的脱模结构采用顶针加推板的组合方式，因为制品的通道结构是异形曲面，单纯用顶针容易顶穿薄壁位置，推板贴合制品的安装端面，顶出时受力均匀，不会出现顶白、变形的问题，成型后的制品平面度可以控制在0.03mm以内，安装后和出粉口的密封面完全贴合，不会出现细粉从接缝漏出的情况。

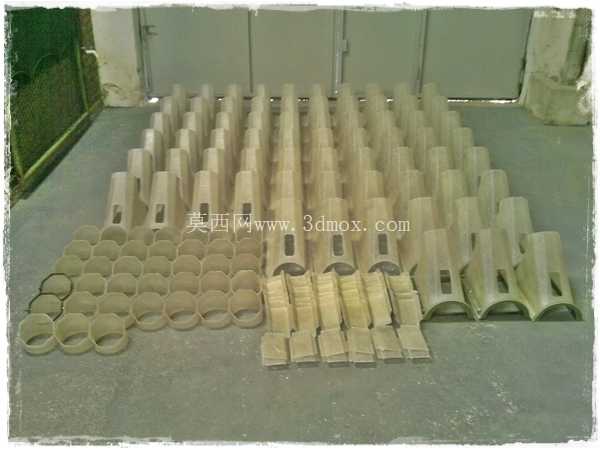

在流道设计上，采用平衡式流道布局，两个型腔的进料距离、流道截面完全一致，保证两个型腔的成型压力、冷却速度一致，成型后的两个制品尺寸偏差控制在0.02mm以内，不需要后续单独挑选适配，提升批量装配的效率。冷却水道围绕型腔均匀布置，距离型腔壁的距离控制在12-15mm，保证制品各区域冷却速度均匀，避免因为冷却不均导致的翘曲变形，特别是阀板的转动配合面，冷却不均会导致配合间隙不一致，出现转动过紧或者漏粉的问题。排气槽设置在料流的末端，深度控制在0.015mm，既能排出型腔内的空气，避免制品出现烧焦、缺料的问题，也不会因为排气槽过深导致飞边产生。
