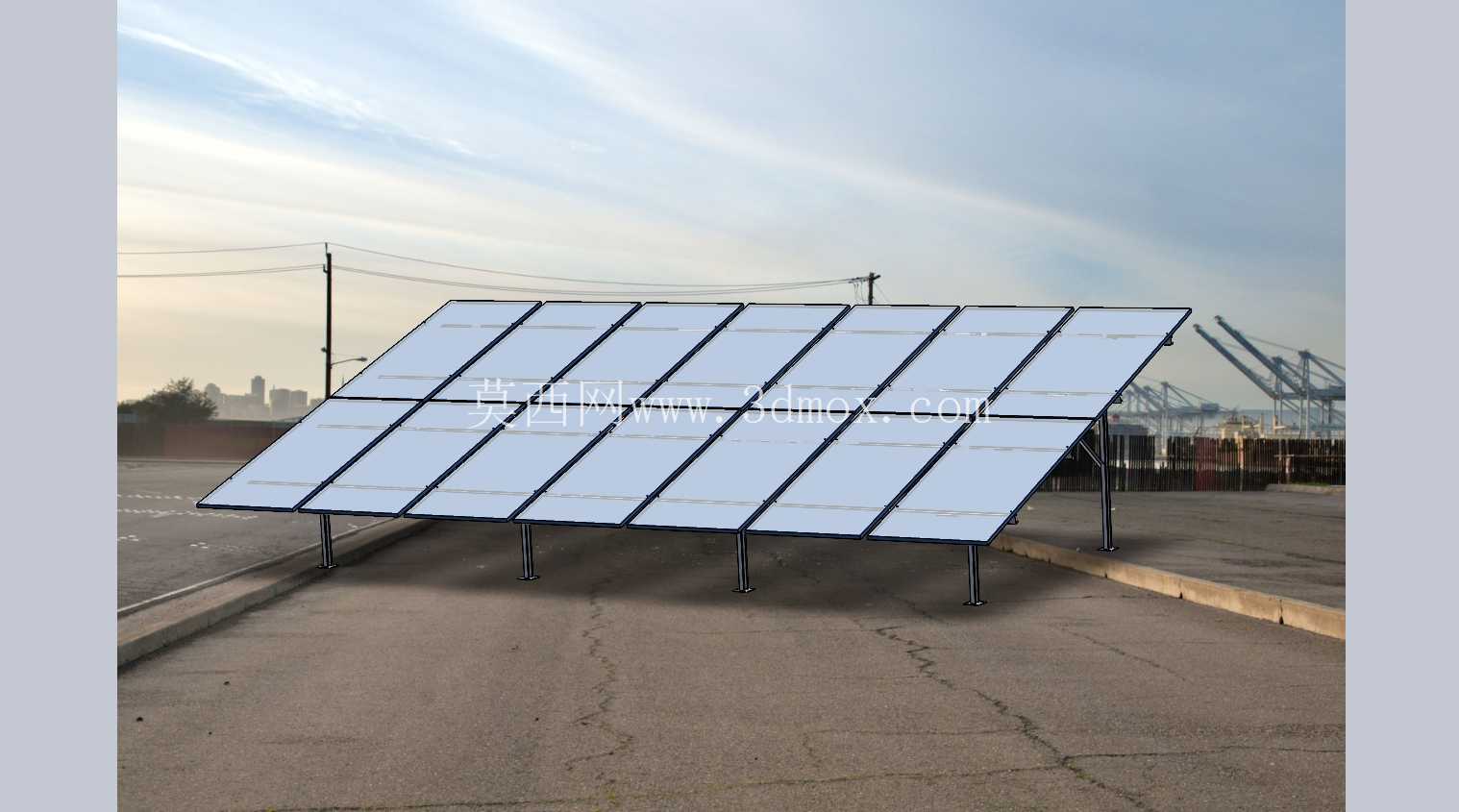

抗强风太阳能光伏板加固安装结构设计

在分布式光伏电站、沿海滩涂光伏项目、西北高海拔大风区域光伏场站的实际建设中，常规太阳能电池板安装支架往往难以抵御极端强风、瞬时阵风裹挟的荷载冲击，容易出现组件变形、支架倾覆、连接节点断裂等问题，这套抗风加固安装结构正是针对这类工程痛点设计的专用安装系统。从实际应用场景来看，该结构可适配地面固定式光伏阵列、工商业屋顶平铺光伏系统、近水区域光伏项目等多种安装场景，尤其适合年均风速超过6m/s、易受台风或强对流天气影响的区域使用，能够在极端天气下保障光伏组件的结构完整性，降低场站运维的故障更换成本。

从功能特性上看，这套结构没有改动太阳能电池板本身的层压封装结构，而是从安装支撑体系入手做强化设计：首先是支撑立柱的排布逻辑，摒弃了常规支架单排立柱等距排布的方式，在组件阵列的迎风面、背风面以及阵列中部的荷载集中区域加密立柱点位，每根立柱与地面基础的连接采用了深埋锚栓加抗拔底座的设计，抵消强风作用下组件上下表面压差产生的上拔力，避免立柱被风掀出基础。其次是组件边框与支架横梁的连接节点，常规安装多采用两点压块固定，这套结构在每块组件的长边、短边分别增设了防滑压块，压块与边框接触位置做了咬合齿纹设计，配合防松螺栓紧固，避免强风振动下螺栓松动、组件从支架上滑脱。

设计过程中重点考量了荷载传递路径的合理性：风荷载作用在光伏板表面时，受力会通过压块传递到横向、纵向的支撑梁，再通过梁体均匀分散到每根支撑立柱上，最终传递到地面混凝土基础或屋面承重结构，整个传力路径没有应力集中的薄弱节点，每处连接位置的冗余强度都按照当地50年一遇的最大风压值做了1.2倍的安全系数校核。针对组件之间的拼接缝隙，结构设计时特意在相邻组件的边框衔接位置增设了防风密封条，既能够减少缝隙处的风振啸叫，也能避免强风从缝隙处灌入形成向上的掀力，进一步降低整体结构的风荷载响应。

从安装边界与尺寸适配来看，这套结构可兼容当前主流的60型、72型晶硅太阳能电池板，单块组件的安装尺寸适配范围为长1650mm-2200mm、宽990mm-1150mm，支架的倾角可根据项目所在地的纬度在15度到40度之间灵活调节，调节节点采用齿盘锁紧结构，调整到位后不会出现倾角滑移问题。立柱的高度可根据现场地形做定制调整，地面安装场景下立柱底部距离地面的最小净空为300mm，满足组件下方通风、植被生长以及日常巡检穿行的需求，屋顶安装场景下可缩短立柱长度，配合屋面防水支座使用，不会破坏原有屋面的防水层。

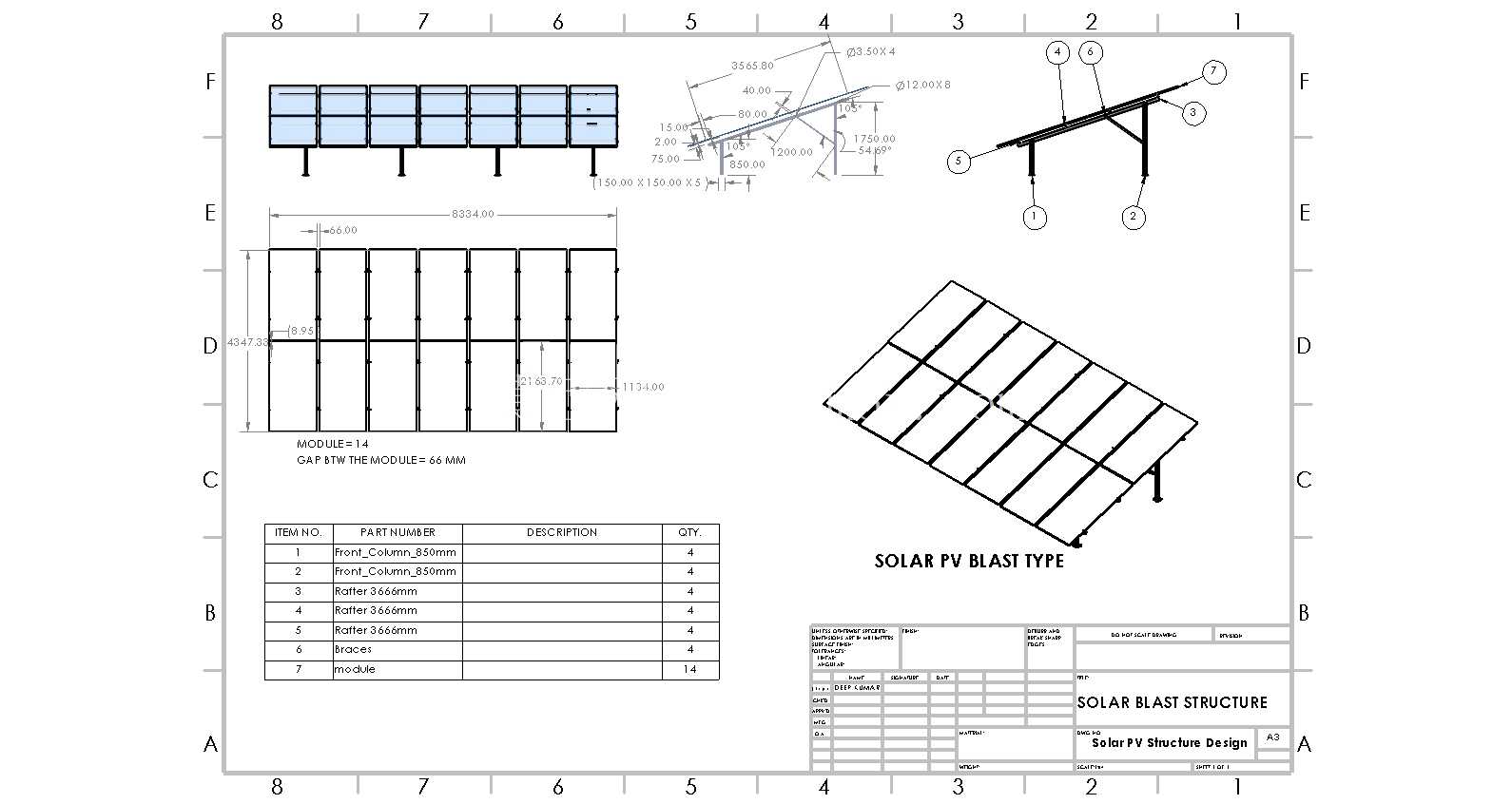

实际建模过程中，所有的型材截面都按照常用的光伏支架型钢规格做了参数化设计，支撑梁采用C型冷弯薄壁型钢，壁厚不低于2.5mm，立柱采用矩形钢管，壁厚不低于3mm，所有的金属构件都预设了热浸镀锌的防腐处理余量，能够满足户外25年以上的使用防腐需求。结构的装配逻辑完全贴合现场施工的流程，所有连接节点都设计为螺栓装配，不需要现场焊接作业，能够大幅降低现场安装的施工难度，提升光伏场站的建设效率。在组件阵列的边缘位置，结构还预留了防风拉索的连接点位，对于极端大风区域的项目，可额外加装斜拉钢索，将整个阵列与地面锚点连接，进一步提升整体结构的抗倾覆能力。不同于常规光伏支架只考虑静态荷载的设计思路，这套结构在设计时还加入了风振疲劳的考量，所有的螺栓连接位置都增设了防松垫圈，避免长期风致振动导致的连接件松动，减少后期运维的紧固工作量。
