履带式液压挖掘机整机结构三维设计

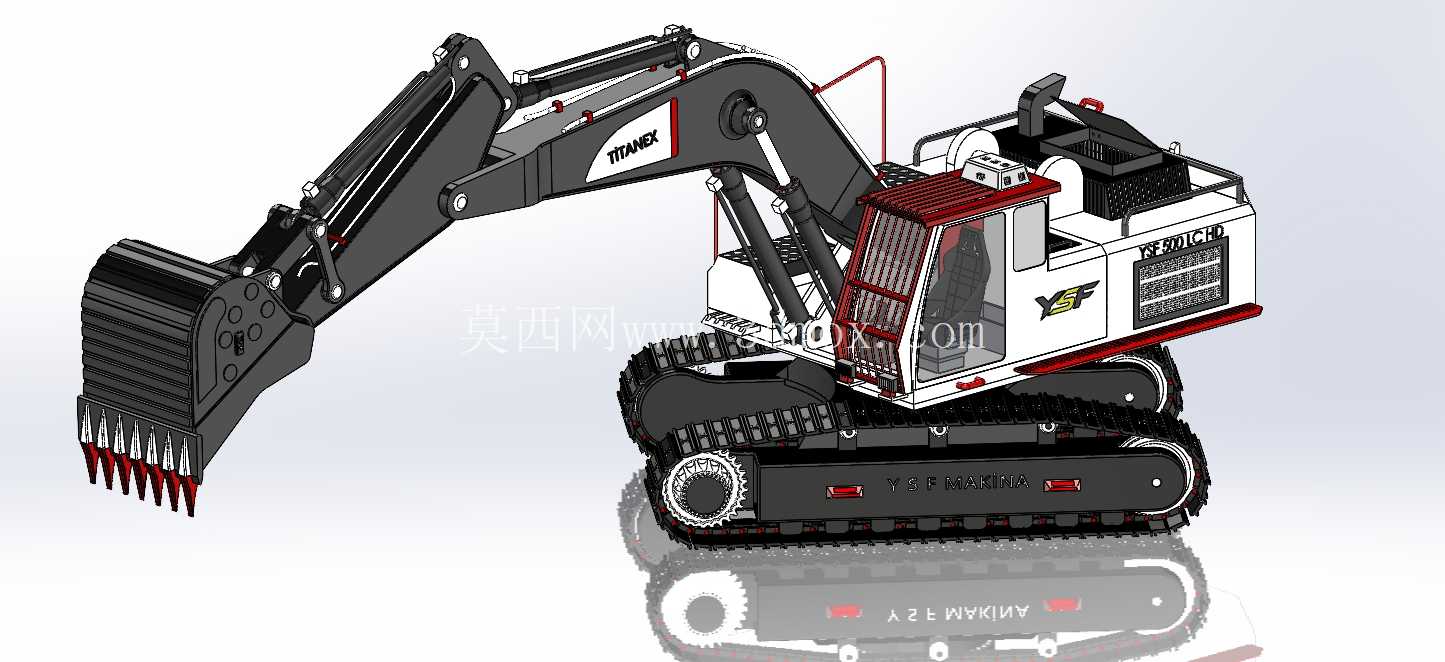

这款履带式挖掘机的三维结构设计，首先围绕矿山剥离、土石方开挖、基建场地平整这类高频重载作业场景展开，不同于小型轮式挖掘设备的灵活定位，该机型优先考虑恶劣非铺装路面的通过性与连续重载作业的结构可靠性。从实际作业用途来看，该设备可适配破碎锤、抓斗、挖斗等多种属具，除常规的土方挖装作业外，更换前端属具后可完成矿山岩石破碎、散料抓取、坡面修整等不同工况的作业需求，覆盖市政基建、矿山开采、水利施工等多个领域的作业要求。

在功能特性的设计上，行走机构采用履带式结构，搭配带加强筋的驱动轮与导向轮，履带板选用带防滑齿的加厚结构，可在泥泞、碎石、陡坡等复杂路面提供足够的附着力，避免作业时出现打滑下陷的问题；上部转台可实现360度全回转，能够在机身不移动的情况下完成不同方向的物料装卸与挖掘作业，大幅缩小作业时的场地占用空间。前端工作装置采用动臂、斗杆、挖斗的三级铰接结构，搭配多组液压油缸实现动作控制，动臂与斗杆的铰接点位置经过反复校核，既保证最大挖掘深度与挖掘半径满足作业要求，也避免了极限位置下的结构干涉问题；挖斗斗齿采用耐磨合金材质的分体式设计，磨损后可单独更换斗齿，降低后期维护成本。驾驶室周边设置了防护栏结构，可避免矿山作业时飞溅的碎石撞击驾驶室，提升作业安全性，驾驶室顶部预留了空调与警示灯的安装位置，符合工程设备的人机工程要求。

设计思路上，首先从作业边界反推结构参数，先确定最大挖掘半径、最大卸载高度、最大挖掘深度这几个核心作业参数，再反向推导动臂、斗杆的长度与铰接点位置，同时校核各油缸的行程与推力，保证在极限挖掘位置时液压系统仍能提供足够的挖掘力，不会出现油缸自锁或者推力不足的问题。底盘部分的设计重点考虑承重与稳定性，履带轨距与底盘长度的比例经过优化，保证在单侧挖掘、满斗回转时整机不会出现倾翻风险，配重块的重量与安装位置经过重心计算，匹配前端工作装置的最大负载，让整机在作业时的重心始终落在履带支撑面范围内。上部转台的布局上，将发动机、液压油箱、燃油箱、散热系统的位置做了合理分配，既保证各部件的维护空间充足，也让整机前后重量分布更均衡，避免出现头重脚轻的问题。液压管路的排布沿着动臂、斗杆的结构内侧布置，加装了管路防护套，避免作业时管路被碎石磕碰损坏，同时预留了属具液压管路的接口，方便后期加装其他作业属具。

从外形尺寸与安装边界来看，该机型属于中大型挖掘设备，整机运输状态下的长度、宽度、高度符合公路运输的限界要求，不需要额外拆解即可完成平板车转运；履带的接地比压经过计算，适配大部分松软土质的作业场地，不需要额外铺设钢板即可进场作业。各部件的安装接口采用标准化设计，动臂与转台的铰接销轴、油缸的连接法兰都采用通用工程尺寸，方便后期更换配件；上部转台与底盘的回转支承连接位置做了加强筋处理，可承受回转时的交变载荷，避免长期作业后出现连接位置开裂的问题。爬梯与扶手的位置设置在机身侧面，符合人员上下设备的操作习惯，维护保养时可方便到达发动机舱、液压油箱、滤芯等需要定期检查的部件位置，不需要额外攀爬设备结构。整机外观的覆盖件采用可拆卸式设计，需要检修内部部件时可快速拆除对应的覆盖件，提升维护效率。
