轻型载货车辆配套液压自翻卸料装置

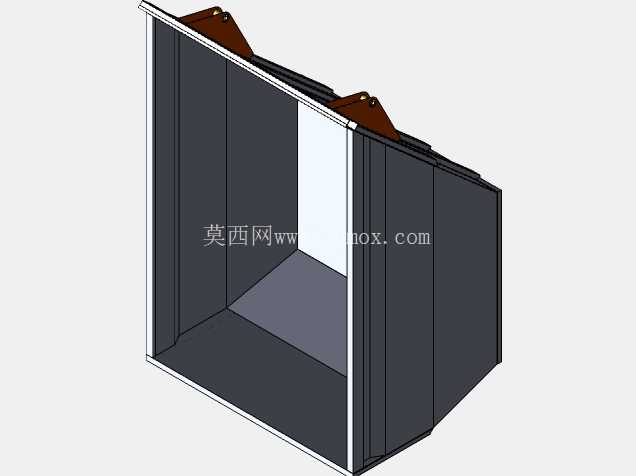

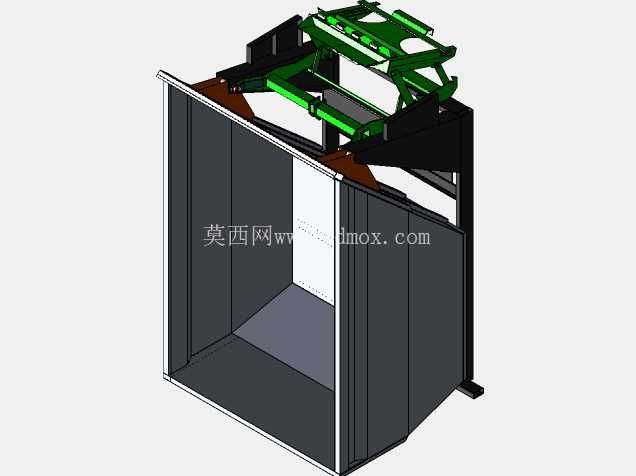

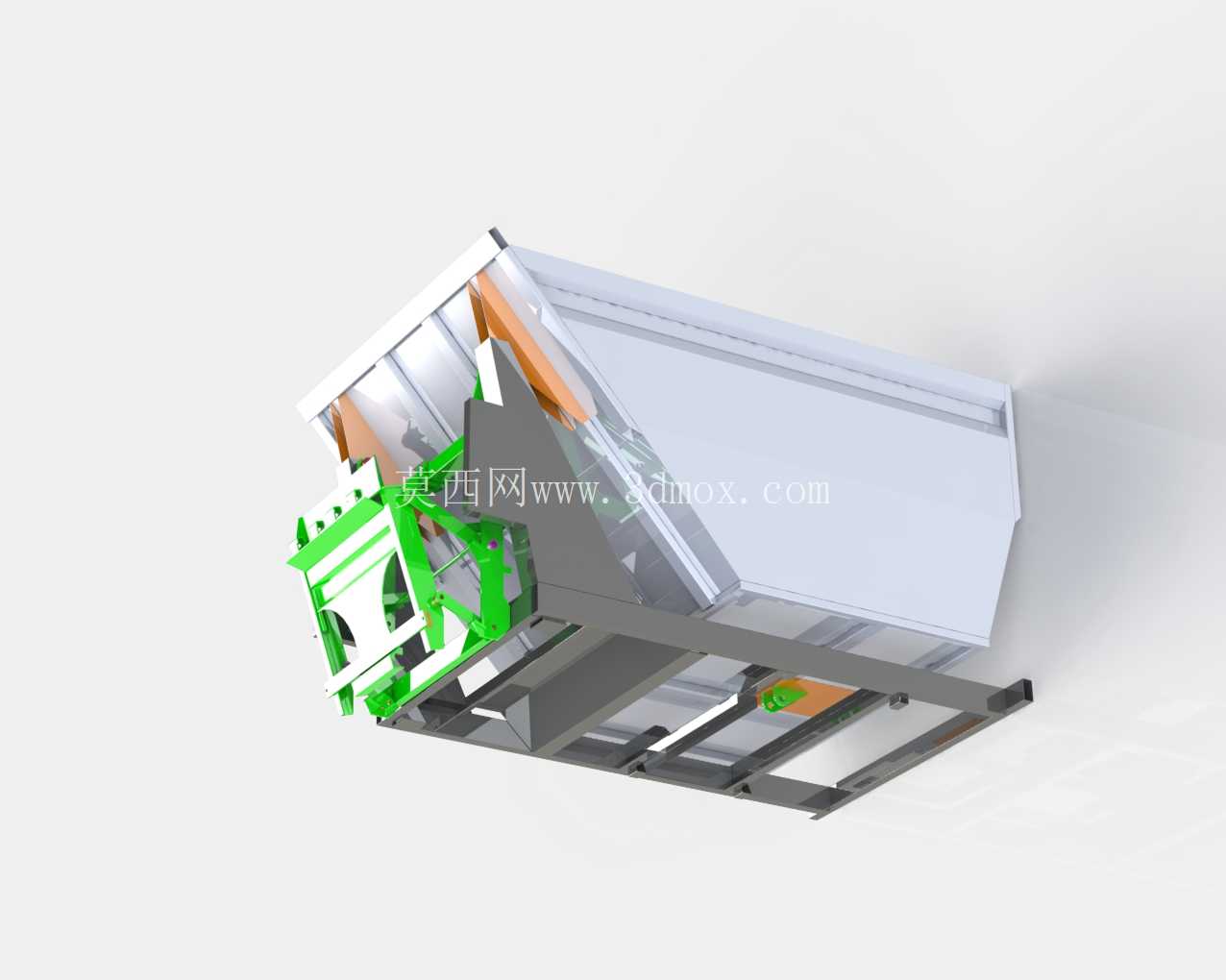

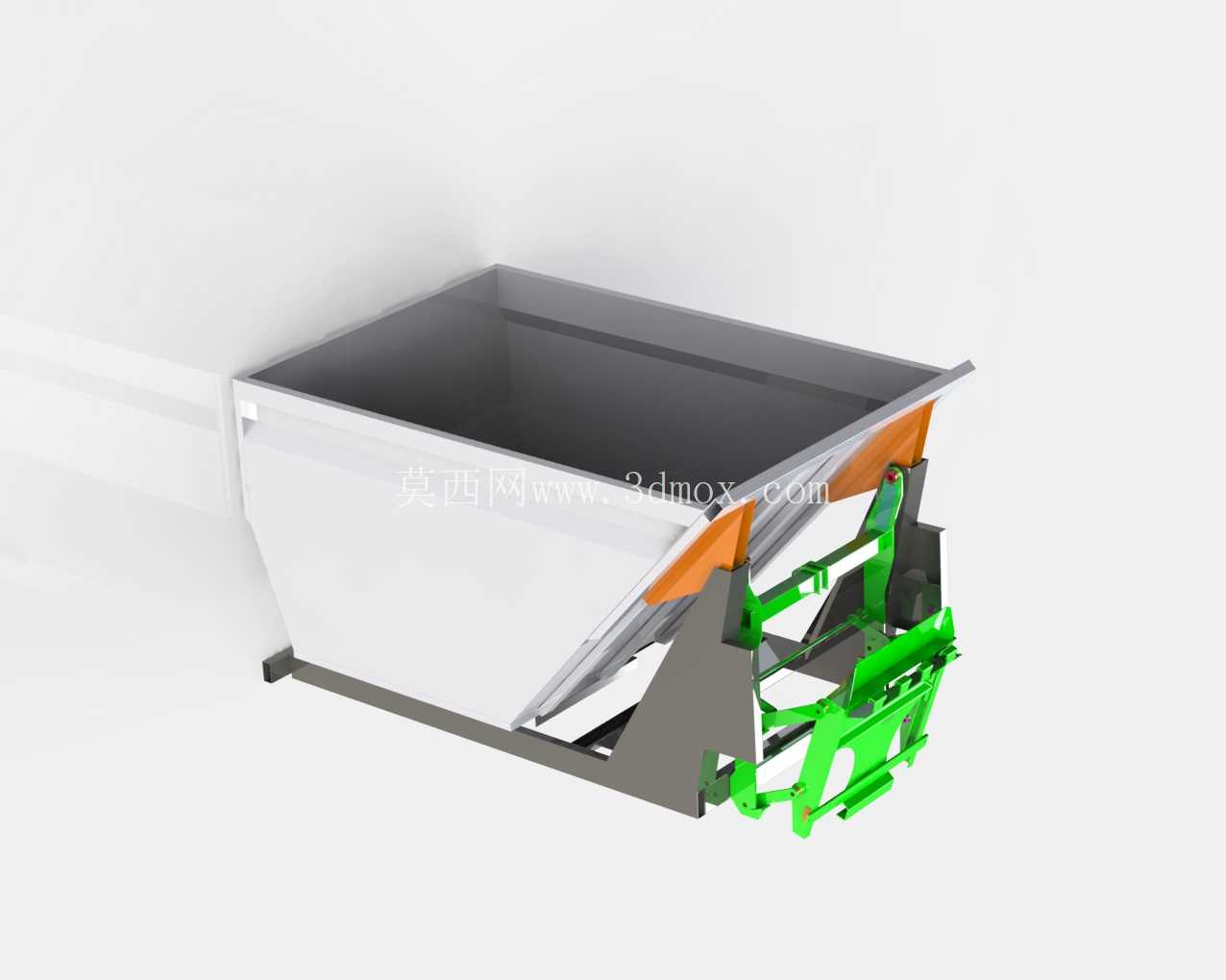

　　这套适配轻型载货车辆的自翻卸料机构，主要面向小型货运场景下的散料转运需求，常见于城镇建材配送、农副散货运输、厂区内部短驳物料转运等作业场景，解决了小型载货车辆无自带自卸功能时，人工卸料效率低、劳动强度大的痛点。从结构布局来看，整套机构采用前置举升的铰接布局，料斗主体采用上宽下窄的梯形敞口结构，侧壁设置向内倾斜的导流面，散料卸料过程中不会出现边角积料残留，料斗边缘做了外翻折边强化，既提升了整体结构刚性，也能避免装载散料时物料洒落至机构铰接缝隙。

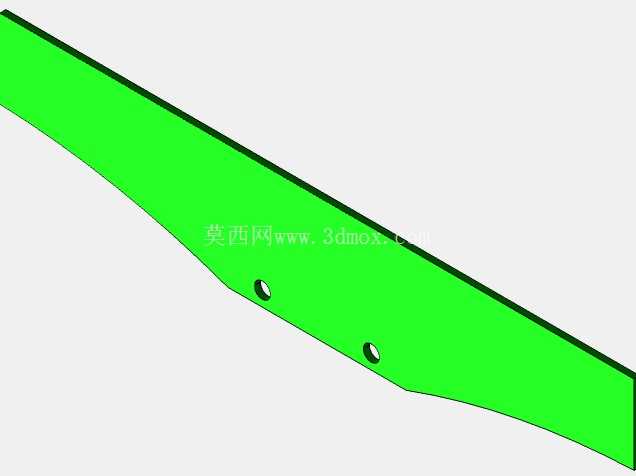

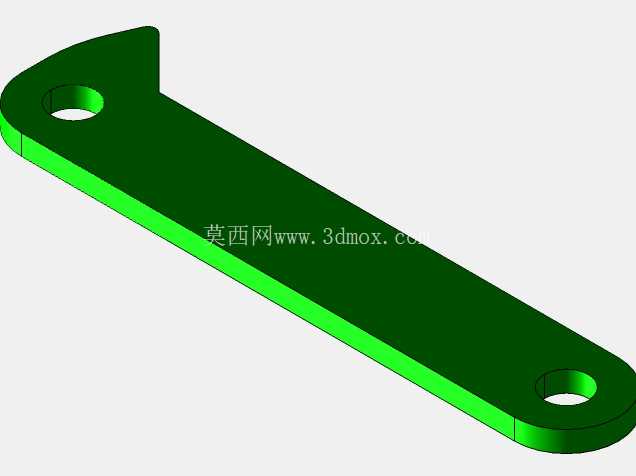

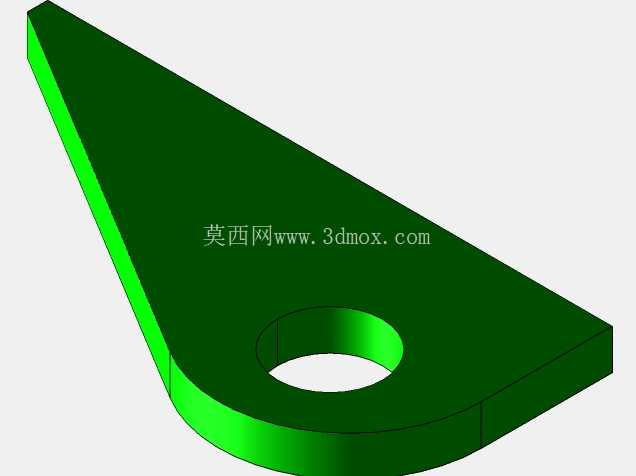

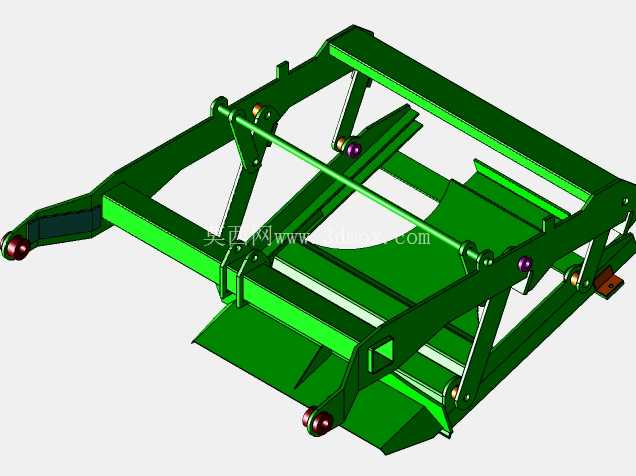

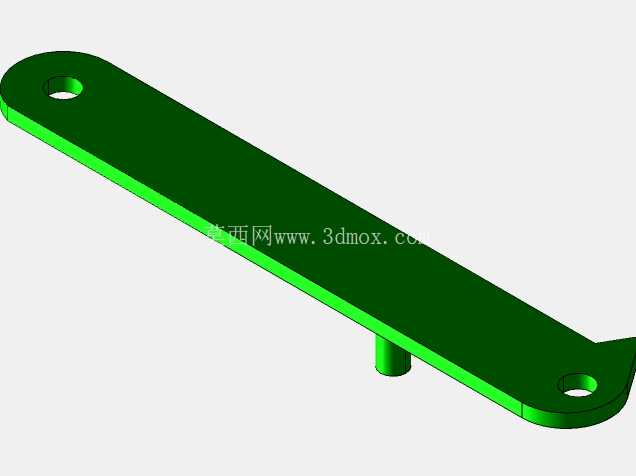

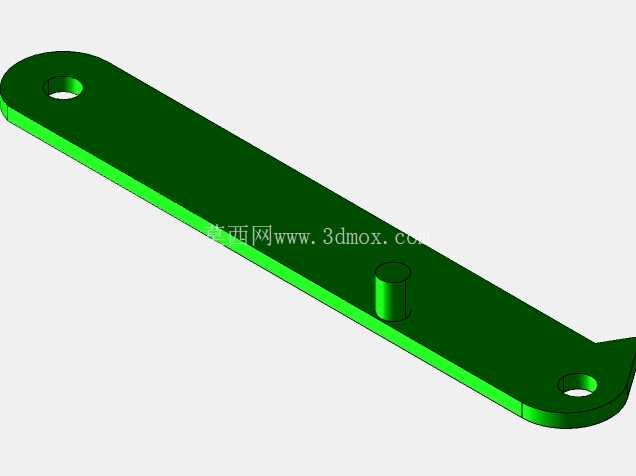

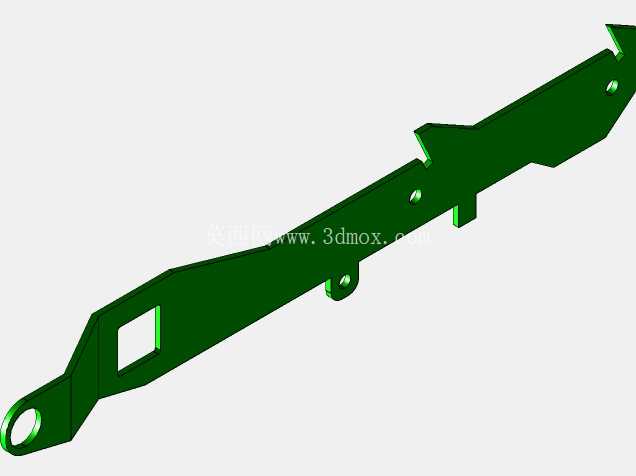

　　举升执行部分采用双铰接连杆配合液压驱动的结构，相比直推式油缸举升，这套连杆机构能在油缸行程有限的前提下，实现料斗最大45度以上的翻转角度，完全满足砂石、谷物、碎料等常见散料的安息角卸料要求，不会出现物料卡滞无法完全卸出的问题。安装边界方面，整套机构的底部连接框架采用标准的轻型货车后货箱安装孔位匹配设计，不需要对原车底盘做大规模切割改装，框架底部预留的安装孔位间距适配市面主流微卡、小型载货三轮车的货箱安装尺寸，整体安装完成后，料斗闭合状态下的整体高度不会超出原车限高要求，不会影响车辆正常道路通行。

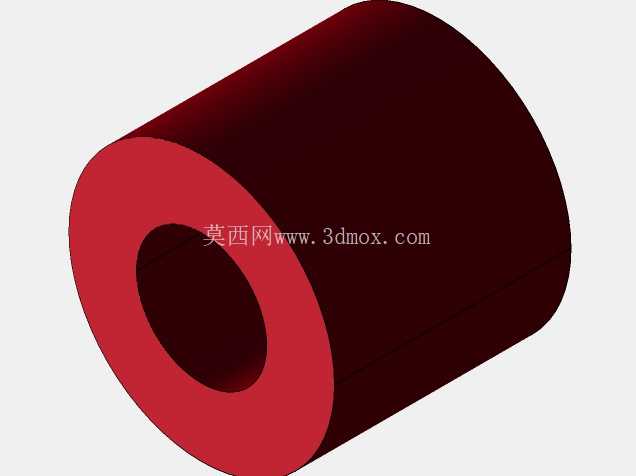

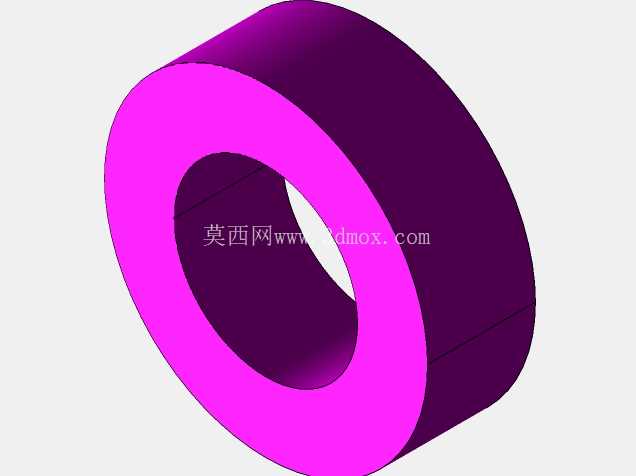

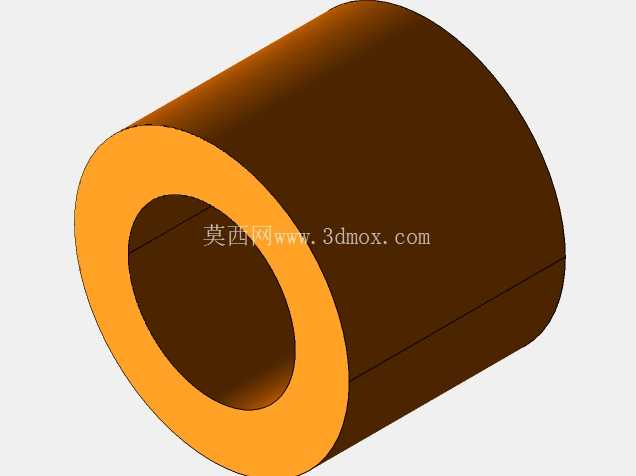

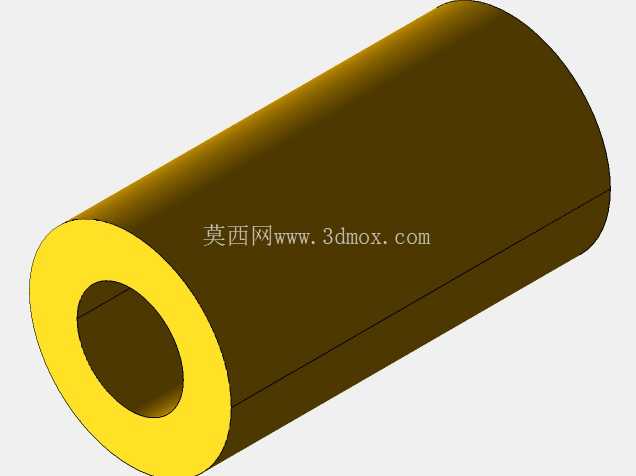

　　设计过程中重点考虑了载荷分布的合理性，料斗满载状态下的重心始终落在车辆底盘的承载中心范围内，举升过程中重心随翻转动作平滑后移，不会出现车辆翘头、侧倾的安全隐患，铰接位置都加装了自润滑轴套，日常作业不需要频繁加注润滑脂，能适应多粉尘、露天作业的恶劣工况。料斗与举升架的连接采用可拆卸式螺栓固定，后期如果出现料斗磨损变形，可以单独更换料斗主体，不需要更换整套举升机构，降低了后期维护成本。驱动部分的液压管路采用隐藏式布局，管路全部沿举升架内侧排布，避免装卸物料时磕碰损坏油管，油缸的铰接点都设置了防尘护套，能阻挡粉尘、泥沙进入铰接缝隙，延长油缸密封件的使用寿命。

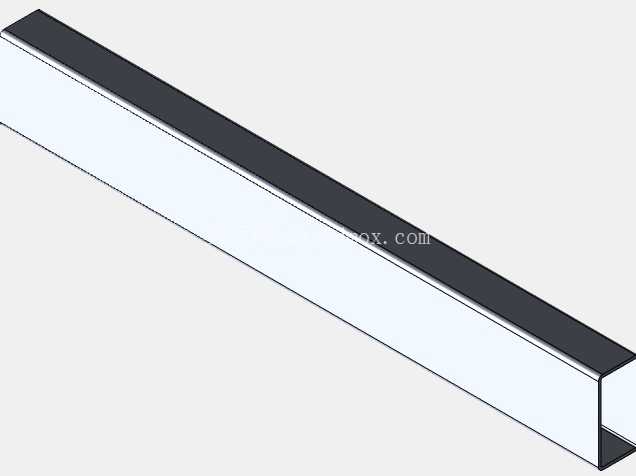

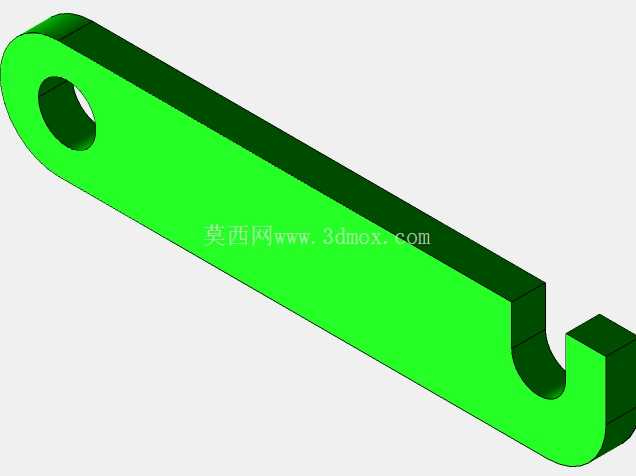

　　料斗尾部设置了自动开合的锁止机构，料斗回落至水平位置时会自动锁止，车辆行驶过程中不会出现料斗意外抬起的问题，举升初始阶段锁止机构会自动脱开，不需要人工手动操作解锁，整套卸料动作驾驶员在驾驶位即可完成操作，不需要额外人员配合。从实际作业效率来看，整套机构完成一次举升卸料、回落复位的循环时间不超过30秒，相比人工卸料效率提升10倍以上，尤其适合单次运量在1-2吨的散料转运场景，相比大型自卸车辆，这套改装机构的购置成本更低，灵活性更强，能进入狭窄的巷道、乡村小路完成卸料作业。结构建模过程中，所有铰接件的运动间隙都做了公差匹配，模拟了满载状态下举升全过程的干涉情况，确保各运动部件在全行程范围内不会出现卡滞、碰撞，料斗侧壁的厚度根据满载散料的侧压力做了针对性强化，在控制整体自重的前提下，避免料斗满载出现侧壁变形的问题。底部框架的受力点都做了加强筋焊接布局，载荷能均匀传递到车辆底盘大梁上，不会出现局部应力集中导致的框架开裂问题。
