单层坡顶民居建筑结构三维设计

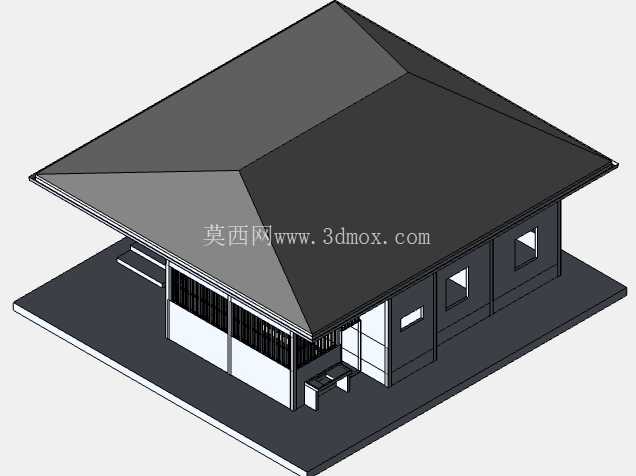

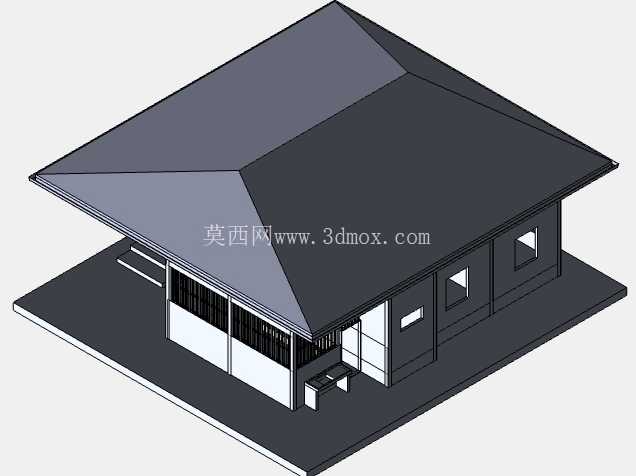

这套单层坡顶民居的结构设计，首先锚定了乡村自建房、小型临时配套用房、景区景观配套小屋这类实际落地场景的使用需求，整体结构完全按照民用建筑的受力逻辑搭建，没有做脱离实际施工的夸张造型。从整体布局来看，房屋主体坐落在矩形混凝土地基台面上，地基边缘向外延伸出300mm左右的散水结构，避免屋面落水直接冲刷地基土层，这也是低层民用建筑最基础的构造要求，建模时特意把地基和主体墙体的衔接处做了放坡处理，匹配实际施工时的混凝土浇筑收边工艺。

屋面采用四坡水的坡顶结构，屋面坡度设置在28度左右，这个坡度既可以保证大部分地区降雨时的快速排水，也不会因为坡度过陡增加屋面瓦铺设的施工难度，屋面的檩条排布完全按照常规民用建筑的檩距设置，每道檩条的间距控制在700mm，刚好匹配常规水泥瓦、彩钢瓦的铺设搭接尺寸，不需要额外裁切屋面材料，能有效降低现场施工的材料损耗。屋面挑檐向外伸出墙体600mm，既可以遮挡夏季高角度的阳光直射墙面，降低室内升温速度，也能让屋面雨水直接排到散水区域，避免雨水长期浸泡墙根。

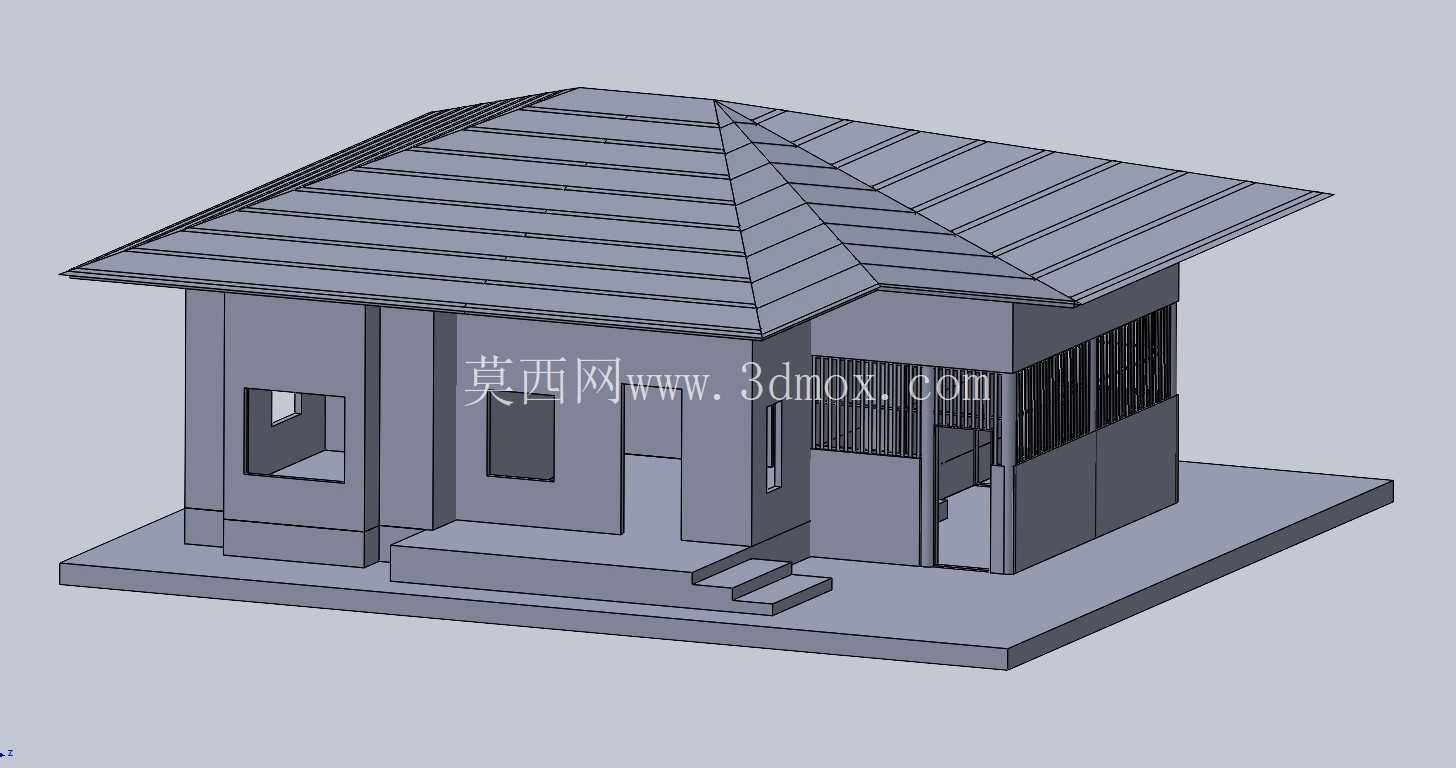

墙体部分采用常规240mm厚度的砌体结构建模，墙体上的开窗位置完全按照室内采光需求布置，侧墙的小窗对应室内厨卫空间的通风采光需求，正面的大窗对应主要起居空间的采光，窗洞四周预留了100mm的窗框安装余量，匹配常规民用铝合金窗、塑钢窗的安装尺寸，不需要在施工时二次剔凿墙体。房屋入口处设置了两级台阶，每级台阶高度150mm、宽度300mm，完全符合民用建筑台阶的人体工程学尺寸，台阶和入口平台做了整体结构建模，避免实际施工时台阶和主体结构沉降不均出现开裂。入口旁的墙体上设置了竖向格栅结构，既可以作为入户区域的装饰构件，也能起到一定的防护作用，避免无关人员随意攀爬窗洞。

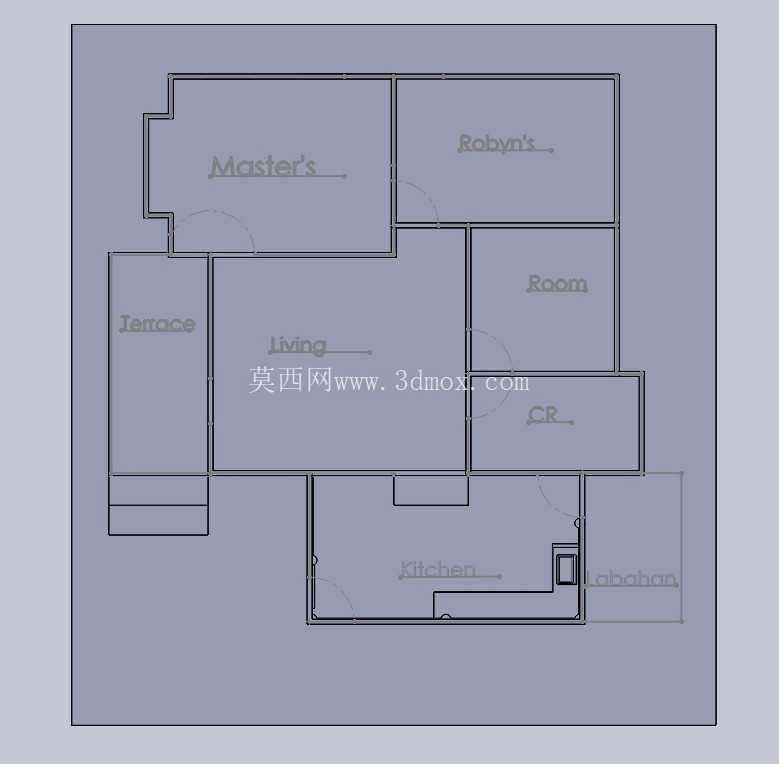

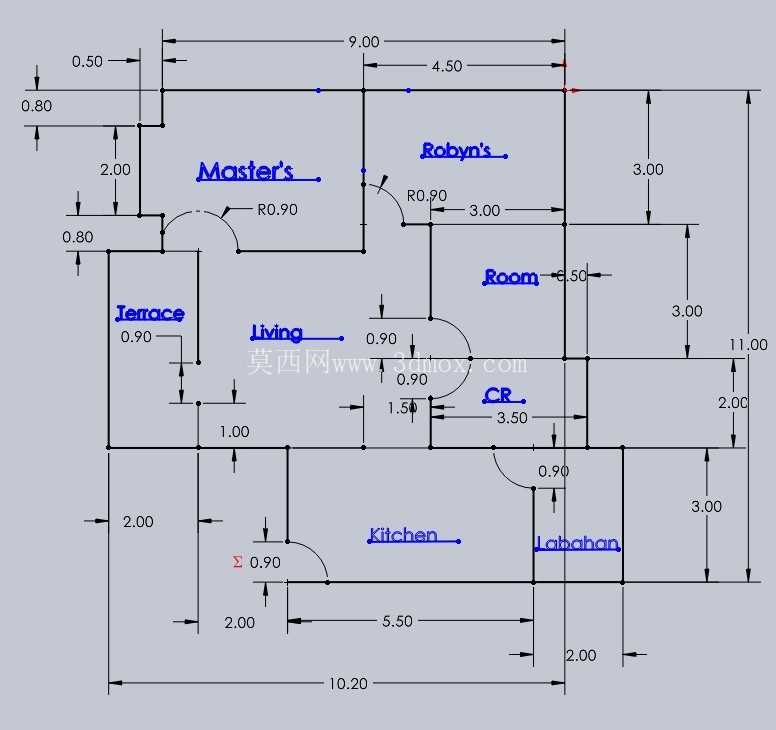

从安装边界来看，整套房屋的主体占地尺寸控制在6米*4.5米的矩形范围内，加上散水和台阶的外延尺寸，整体占地不超过6.8米*5.2米，对宅基地的尺寸要求很低，适合在面积狭小的闲置地块搭建。建模时所有构件的衔接处都做了符合施工逻辑的处理，比如墙体和地基的衔接处做了防潮层的位置预留，屋面和墙体的衔接处预留了天沟的安装位置，门窗洞口处预留了过梁的安装空间，完全可以直接作为施工交底的结构参考，不需要二次调整结构尺寸。

不同于很多只做外观效果的建筑模型，这套模型的结构逻辑完全贴合实际施工流程，从地基到屋面的每个构件都对应实际施工的工序，不管是用来做乡村自建房的方案沟通，还是作为建筑类教学的结构演示模型，都能清晰展示低层坡顶民居的构造逻辑。模型里的每个结构尺寸都经过实际工程校验，没有出现违背建筑规范的尺寸设置，比如窗台高度设置在900mm，符合民用建筑的窗台安全高度要求，入口门洞宽度900mm、高度2100mm，匹配常规民用入户门的尺寸标准，屋面的屋脊位置做了加强结构处理，对应实际施工时的屋脊承重需求，避免大风天气下屋面瓦被掀翻。
