溜槽转接带式输送机水泥卸料输送结构

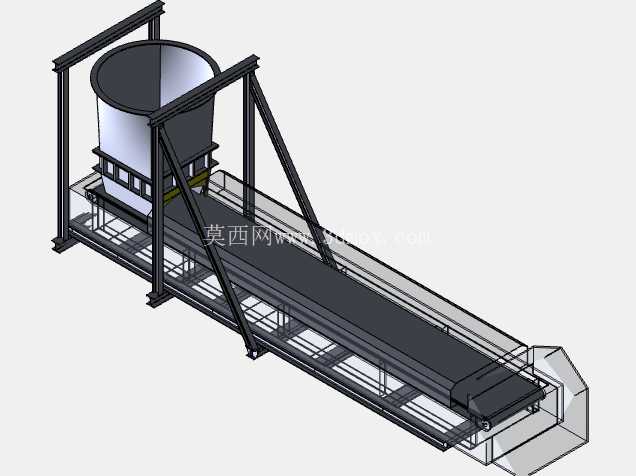

在水泥生产、中转仓储及散装发运环节，不同高程设备间的物料转接一直是散料输送系统里容易出现扬尘、撒料、皮带偏载磨损的痛点环节，这套溜槽对接带式输送机的水泥排放结构，正是针对散状水泥颗粒从固定落料点向水平输送设备转接的工况做的定向结构设计。从实际应用场景来看，这类结构常布置在水泥磨出料端与成品输送皮带的衔接处、熟料库底卸料口至外运输送线的转接段，或是散装水泥装车系统的中间缓冲落料位置，核心作用是承接上方溜槽下落的水泥物料，通过结构约束让物料以相对均匀的速度、稳定的料流形态落到带式输送机的承载面上，避免高速下落的物料直接冲击皮带造成表层橡胶过早磨损，同时减少落料过程中颗粒飞溅带来的物料损耗与现场扬尘问题。

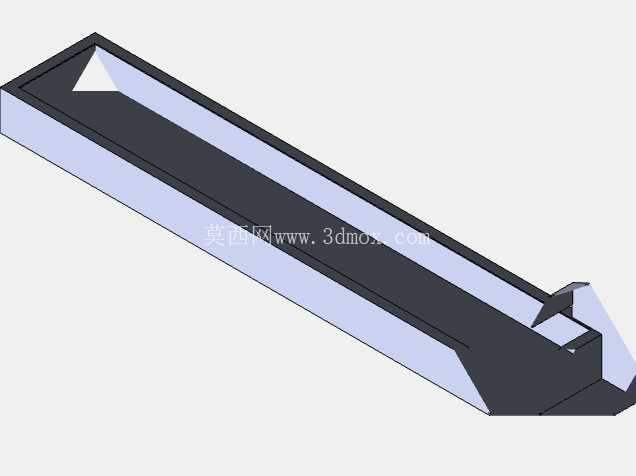

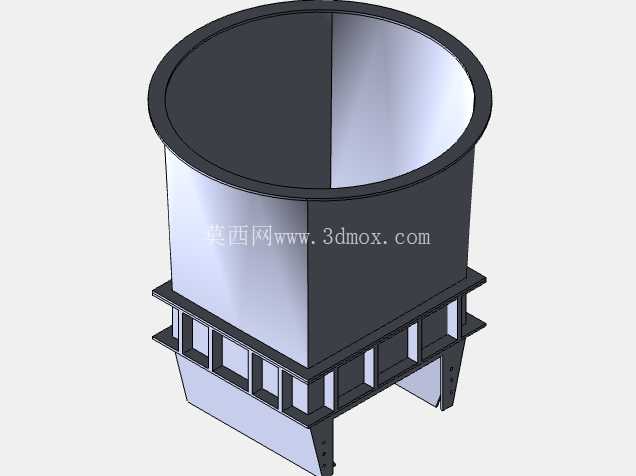

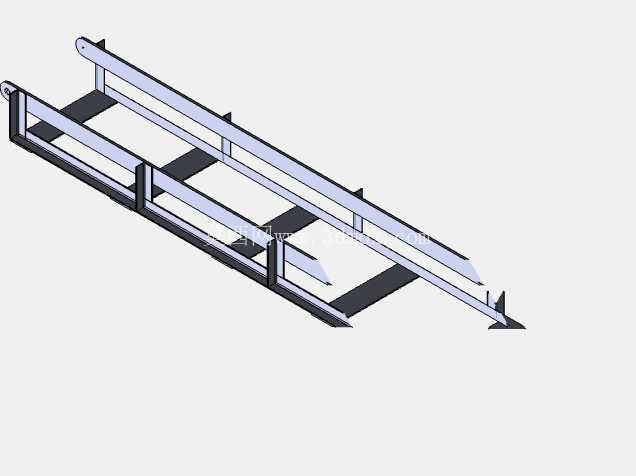

从功能特性上看，这套结构没有采用常规直落式溜槽的简单对接形式，而是在落料段做了倾斜导料结构，上方承接溜槽的进料口设置了扩大的缓冲料斗段，料斗侧壁做了合适的倾斜角度，保证水泥颗粒不会在侧壁积料挂壁，下落过程中通过导料斜面的约束，让物料的垂直下落速度逐步转化为沿皮带运行方向的水平分速度，尽可能让物料接触皮带时的相对速度差降到最低，减少对皮带的冲击磨损。下方的带式输送机段采用了槽型托辊组布置，两侧的导料裙边从落料点开始沿皮带运行方向延伸足够长度，避免物料在刚落到皮带上还未稳定时从两侧撒落，机架部分采用型钢焊接的桁架结构，支腿设置了可调节的地脚连接位，能够适应现场安装地面的高程误差，保证输送机整体的水平度满足运行要求。

设计过程中首先要匹配上游溜槽的落料通量，根据水泥的堆积密度、颗粒安息角参数确定进料斗的开口尺寸，避免进料口过小造成堵料，同时导料斜面的角度要大于水泥颗粒的自然安息角，防止物料在斜面滞留堆积。落料点的位置特意设置在皮带承载段的中心线上，避免偏载造成皮带运行过程中跑偏，导料槽与皮带表面的接触部位采用了可更换的耐磨密封胶条，既可以减少粉尘外溢，也能避免硬质结构直接摩擦皮带表面造成损伤。输送机的驱动端设置在出料侧，尾部采用螺旋张紧结构，能够在皮带运行出现伸长量时快速调整张紧度，保证皮带与滚筒之间有足够的摩擦力不打滑。

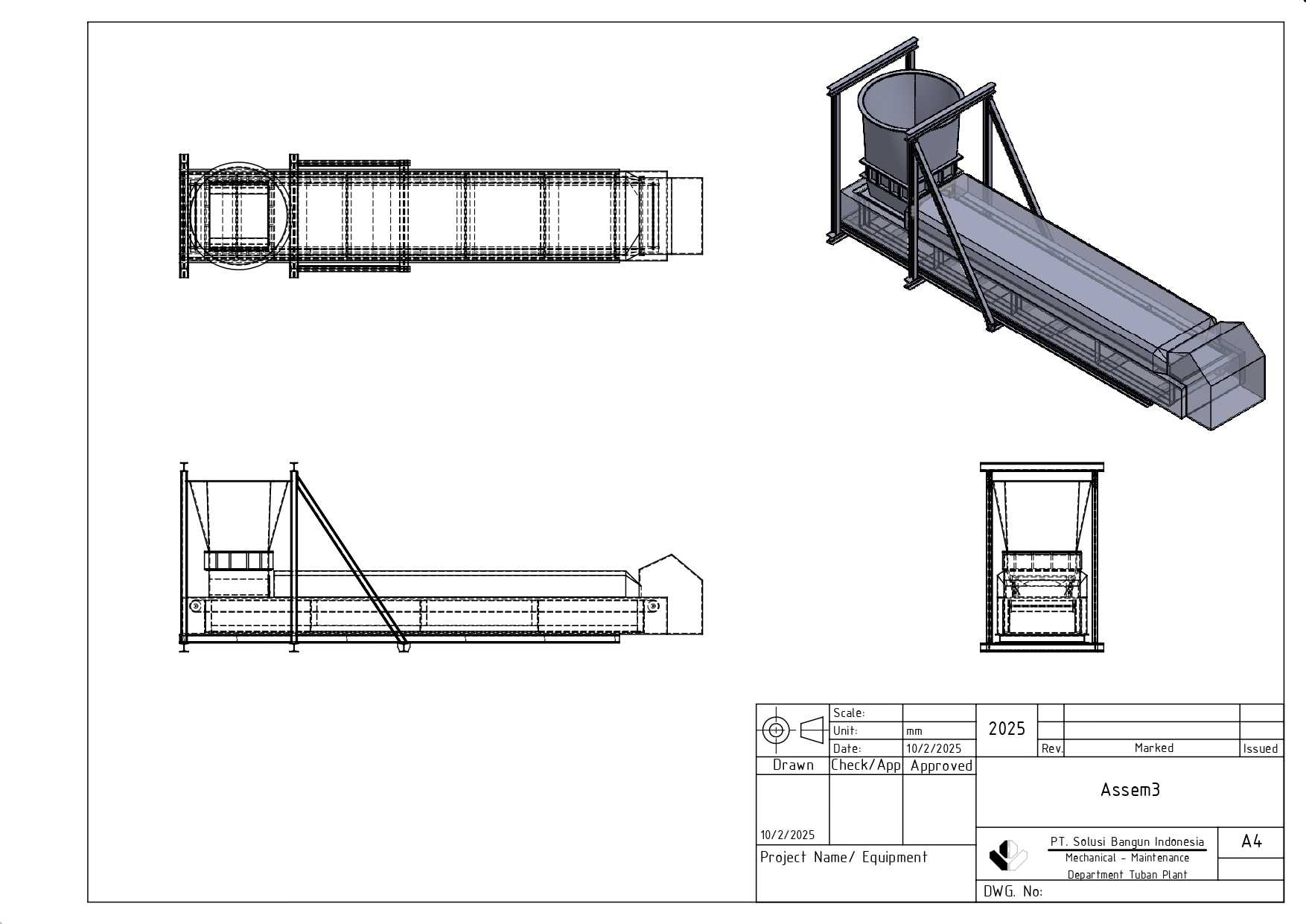

从安装边界来看，这套结构的整体长度根据现场转接点的高程差做匹配，进料口的法兰尺寸可以直接对接上游溜槽的标准法兰，不需要额外做过渡转接件，设备整体宽度控制在常规带式输送机的安装通道尺寸范围内，支腿的安装孔位预留了左右各50mm的调整余量，方便现场安装时对接上下游设备的中心位置。设备的进料口顶部距离地面的高度可以根据上游溜槽的出料高程调整支腿长度，不需要额外加高转接结构，出料端可以直接对接下游的输送设备或者散装下料口，整体结构没有复杂的异形部件，大部分采用型钢与钢板焊接成型，加工难度低，后期维护时只需要定期检查耐磨衬板的磨损情况、更换导料槽密封胶条即可，日常维护工作量小。

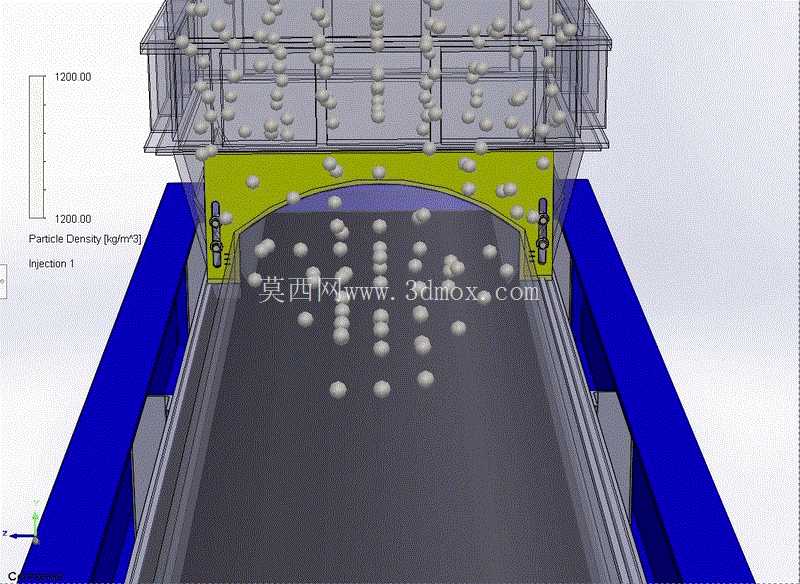

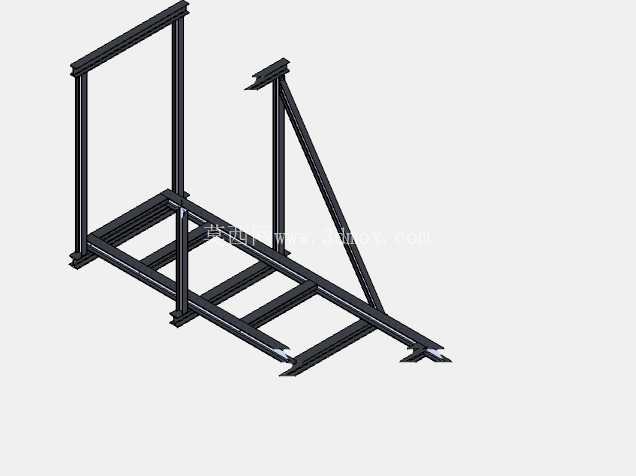

针对水泥颗粒的流动特性，设计时还通过流场分析验证了不同溜槽角度下的物料分布状态，调整了导料斜面的曲率，让物料在下落过程中不会形成局部集中的料流，而是以均匀的厚度铺到皮带表面，这样既可以提升皮带的输送效率，也能避免局部料层过厚造成的皮带过载。机架的斜撑结构布置在落料点的正下方，能够承受物料下落时的持续冲击载荷，避免长期运行后机架出现变形，托辊组的间距在落料段做了加密布置，相比普通输送段的托辊间距缩小三分之一，增强落料段的承载能力，防止大流量物料下落时托辊受力过大出现变形损坏。
